Ещё один блок питания на LM2596

Автор: sany2
Опубликовано 06.06.2013.
Создано при помощи КотоРед.

Здравствуйте Уважаемые Коты.Очень часто использую китайские модули на LM2596 стоимостью полтора бакса:



Хорошая платка.Даже использовал её в качестве регулируемого блока питания.Но одно но:нет защиты от КЗ.В общем сжёг я троечку таких модулей(раздолбайство моё-постоянно у меня крокодилы
друг с другом почему-то замыкаются).В основном пробивается диод Шотки.Ну и надоело в самый неподходящий момент заниматься ремонтом БП(сейчас скажете,что нужно в первую очередь иметь
нормальный БП и т.д. и т.п.-но что поделать,такой я человек).На просторах интернета нашёл простенькую схему с защитой.Извините ,что не окультурил схемку-пусть будет авторский вариант:


LM358 выдрал из дохлой материнки.В своём варианте (за отсутствием 78l15) использовал LM317T(резисторы в обвязке 100 Ом и 1кОм)
Ну и вот что получилось:

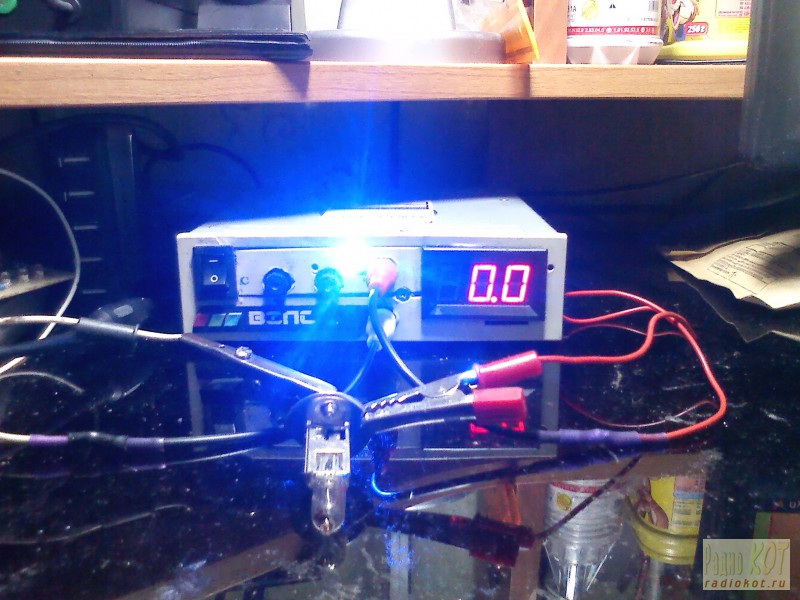

Подключаем галогенку

Перегрузка

Чуток подкрутили


  Ну и вроде всё.



Файлы:
Схема и печатка
Фотография
