99-минутный таймер.

Автор - Мухамеджанов Дмитрий.
Опубликовано 23.04.2009.

Всем здрасти! Представляю на суд кошачий и не только, простенький таймер, коих и так великое множество валяется на просторах всемирной паутины. Этот таймер был создан скорее из спортивного интереса и почти халявных деталей, нежели из необходимости. Тем не менее, это вполне рабочее устройство, которое у меня используется для управления уф. лампой засветки печатных плат. Интерес, лично для меня, представляли блок питания и схема управления реле которые я честно стянул из интернета. Всё остальное добавил своё.

Схема

Основа схемы - AT89C2051. К сожалению, данный МК не имеет встроенной eeprom, потому настройки будут сбрасываться после каждого отключения питания. Индикатор - любой с общим анодом, я использовал ldd5122-20. Все резисторы - МЛТ 0,25, за исключением R11, R12 - они 2-х ватные.

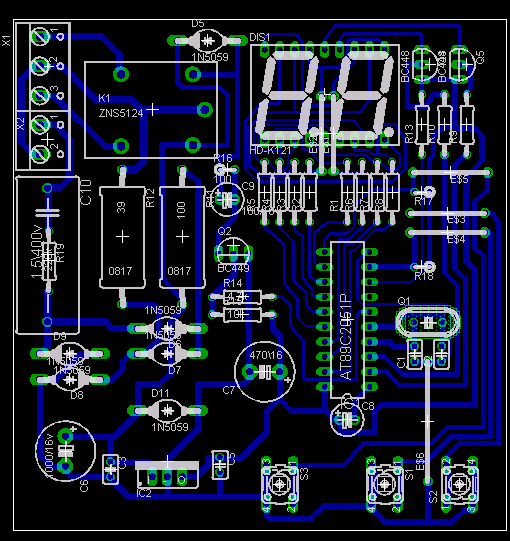

ПП

После подачи питания на индикаторе высвечивается число "5", реле обесточено.
Далее, если нажать кнопку "Start", реле включает нагрузку и начинается отсчёт времени, каждую секунду мигает точка в крайне правом разряде. Если теперь нажать Up или Dwn реле вновь будет обесточено, показания индикатора изенятся в соответствии нажимаемой клавише: Up - увеличение на 1, Dwn - уменьшение на 1. По окончании отсчёта на индикаторе будет "--", реле обесточится. Повторное нажатие "Start" выведет на индикатор число, которое было запрограмиррованно последним. Еще одно нажатие кнопки "Start" приведёт к повторному пуску и т.д. Время также легко задаётся и до нажатия кнопки "Start" - для этого достаточно нажать соответствующую кнопку - "Up" или "Dwn".

Файлы:
Печатная плата в формате EAGLE.
Прошивка МК с исходником.

Вопросы, как всегда в Форум.
