Прокачай свой монитор. Собери интерактивную фоновую подсветку

Автор: Ringo_Roma, rindig2@gmail.com
Опубликовано 18.04.2013.
Создано при помощи КотоРед.





Оглавление:

Вступление
История создания
Особенности проекта
Схема и сборка

Универсальная динамическая подсветка с компьютерным управлением Twinkling Plug .

Российская разработка от создателей команды популярного устройства IgorPlug2 ( ИК приемник для ПК ).

Устройство называется Twinkling Plug входит в серию разработок GraniCubicle (автор любит Кубики и модульность конструкций ).

Мы посвятили много сил и времени работая над данной конструкцией.
Хотим поделиться получившимся устройством с читателями и сообществом радиолюбителями. Будем очень рады если устройство вам понравится и вы найдете его интересным , а также полезным для себя.

Назначение

Устройство предназначено для создания 2-х канальной фоновой подсветки монитора (телевизора в режиме монитора) с возможностью управления компьютером с пульта ДУ.

Система освещает светодиодами стену позади монитора в такт цвета картинки на мониторе. В зависимости от режима работы и настроек достигается различный эффект.

Например более комфортный просмотр в вечернее время с приглушенным светом.
Либо эффект расширения картинки и более глубокое вовлечение в происходящее на экране.
Согласитесь например впечатления от взрыва в боевике вырвавшегося с экрана и осветившие комнату не могут остаться равнодушным никого ?
Или синее море и солнце по настоящему осветившее вашу комнату с экрана!

Вы можете придумать свое применение устройства : например оригинально подсветить аквариум , рабочее пространство , либо сделать моддинг системного блока ПК. Не забудьте поделится идеей с нами :)

Устройство представляет из себя RGB контроллер светодиодной ленты + программа управления на ПК .

Светодиодная лента прикрепляется по периметру на заднюю стенку монитора.
На компьютере устанавливается управляющая программа .

Программа сканирует изображение на экране, считает средний цвет зоны и зажигает светодиоды.





Видео пример в работе:

http://youtu.be/dfCi8d6F5dk





История создания

Корнями разработка уходит в 2009 год , тогда для друга студента и его курсовой была создана черно белая схема и цветная. Простая программа управления.

На этапах создания было опробовано около:
50 схем (на контроллерах Atmega 8,48,16 и других).
500 прошивок,
несколько тысяч перепрошивок контроллеров.
500 сборок программы управления Ambibox ( ранее ServerIR ).

Прошивка написана на Assembler , что позволило выжать максимум из микроконтроллера. В 2011 году проект получил название Twinkling Plug . В переводе мигающий. Также были сделаны наработки схем для работы от ТВ сигнала для просмотра теле эфира. Это направление пока заморожено.

Особенности проекта:
 DMX совместимая система.
 Модульность.
 Возможность получить желаемый набор функций из разработанных блоков. Например есть блок управления реле для управления нагрузкой. Сменой прошивки вы можете превратить устройство в USB  программатор контроллеров Atmel.
 Доступность схем и прошивки.
 Доступность программного обеспечения.
 Работа в ОС WinXP/Vista/7 Seven 32-64bit

В сети существуют аналогичные нашему проекты, как отечественные так и зарубежные. Чем отличаемся мы ?

Кроме продвинутой гибкой по возможностям аппаратной платформы .
Например у других подобных проектов очень слабый софт.
Который работает медленно , либо нагружает ПК либо слабая совместимость захвата из различных источников.

Мы поработали над софтом чтобы сделать его максимально функциональным и работоспособным.
У аналогов не предоставлено возможности играть в новые игры (dx10-11), игровая поддержка и старых игр хромает. Нам удалось это решить.

Аппаратныехарактеристики проекта Twinkling Plug:
2RGB-20RGB каналов
Диагональ экрана: мониторы от 15 дюймов до ТВ 50 дюймов . И даже проекторы 2х3 метра!
Бинарная модуляция (10 бит 200гц) либо ШИМ модуляция.
Возможность управления SPI лентойпикселами ( в разработке ).
ИК приемник. Автономное управление подсветкой. Управление ПК с пульта ду в дополнение к мыши и клавиатуре.
Управление реле (нагрузкой).
USB порт для подключения к компьютеру.
Стандартное HID устройство ввода (драйвера устанавливаются автоматически).
Bluetooth связь с ПК ( в разработке ).
Питание 5 вольт для схемы
Питание светодиодной ленты 12в.

Софт




Программа управления подсветкой Ambibox.
Широкие возможности по настройке .
Выбор различных методов сканирования экрана.
Различные режимы работы подсветки: интерактивный, статический , переливающийся , цветомузыка.
Для геймеров: игровой режим , подарили программисты PlayClaw.










Сборка устройства.

Для самостоятельной сборки рекомендуем наиболее удобный и простой вариант исполнения. Детали легкодоступны и даже программатор не потребуется!

В конце статьи прикреплен архив со всем необходимым для сборки.




Модель: 2RGB зоны + ИК приемник.

В устройстве применяется микроконтроллер Atmel AT90USB162.
Встроенный аппаратный USB порт.
Прошивка через USB без программатора.

Прошивка контроллера

Для этого вам потребуется программа Flip (FLexible In-system Programmer), скачать ее можно с официального сайта: http://www.atmel.com/tools/FLIP.aspx

Также для сборки понадобятся: транзисторы BC547BC557, детали обвязки, RGB Светодиодная лента 1 метр.

Питание светодиодной ленты возможно как от внешнего БП 12 вольт, либо от системного блока ПК .

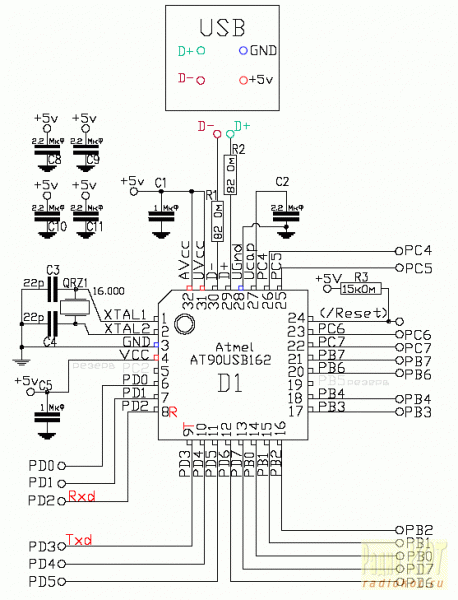

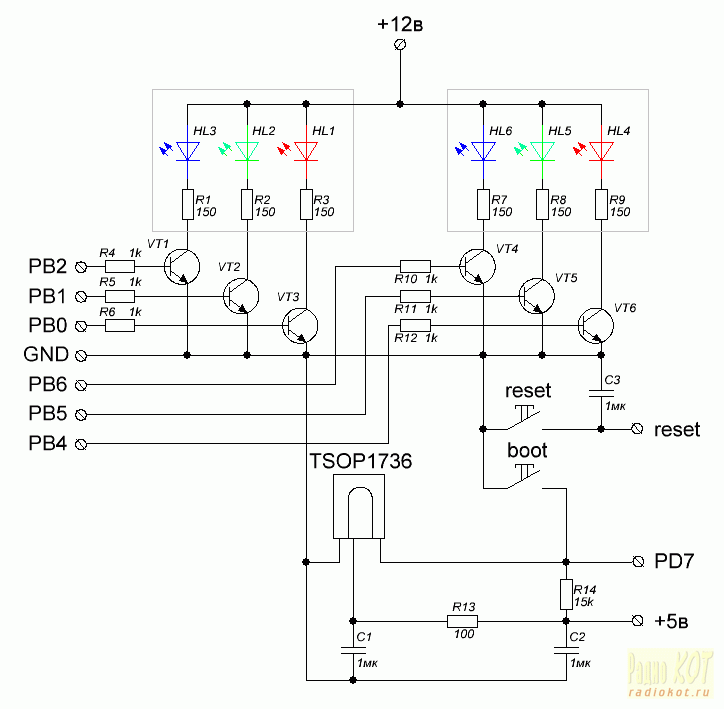

Принципиальная схема устройства:

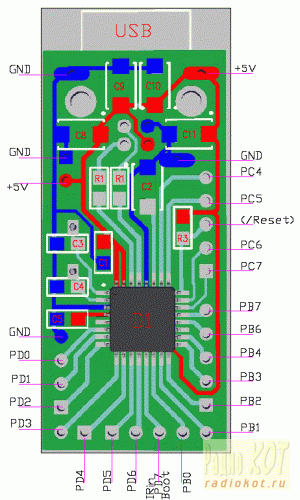

Внешний вид собранной платы.














Плата двух этажная: контроллер с обвязкой + силовая часть .

Преимущества компоновки платы : вы можете в дальнейшем заменить силовую часть на другую под новые потребности .

После прошивки микроконтроллера, обнаружится новое HID устройство ввода. Драйвера установятся автоматически.

В диспетчере устройств будет устройство Paintpack (Twinkling Plug) .






Так выглядит установленное устройство и светодиодная лента на мониторе ( версия 10 rgb каналов ).




В проекте принимают участие:
QuickWitted ( Граница Константин ) ,
DemMax2004 ,
Ringo,
Cat DA-Labs,
John,
Slava Mediapoint,
Edward Kozadaev

Если вы повторили устройство или сделали его лучше, присылайте фотографии и варианты печатных плат нам .

Проект развивается. На данный момент нужна помощь программиста под Linux MacOSX .

Если вы желаете помочь проекту или не можете собрать устройство самостоятельно.
Вы можете заказать собранный набор.
Напишите нам на почту info@paintpack.ru или john@msevm.com





Материал предоставлен исключительно для личного не коммерческого использования.
