Всем добрый вечер , намедни востановил интересный экземпляр электроника 9-06 , в сети такого не встречал по внутрянке все стандартное как и многие на ивл1-7/5 ,выложил ворклог думаю мож кому пригодится .

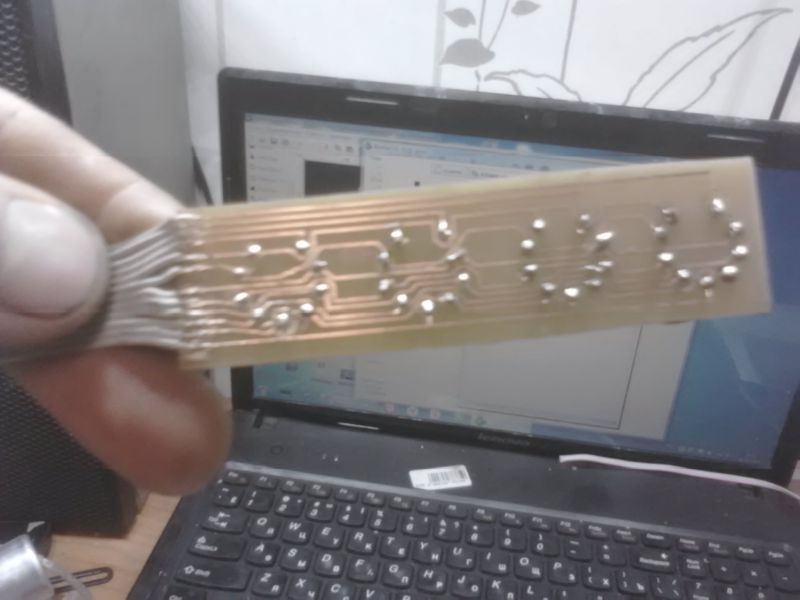

дело сделано.жду атмегу.а так пока все.(яркость одинаковая,угол обзора разный и так кажется) вопрос:ресёт на + сразу цеплять или через 10к?везде по разному чтото
Добавлено after 4 minutes 24 seconds: вариантов совок часов на комплекте 176 ие18(12) ие13 ид3(2) наверно с полсотни каждый завод РЭА в стране спешил отметитс\ в этом деле и болгары тоже
_________________ ZМудрость(Опыт и выдержка) приходит с годами. Все Ваши беды и проблемы, от недостатка знаний. Умный и у дурака научится, а дураку и .. Алберт Ейнштейн не поможет и ВВП не спасет.и МЧС опаздает
Господа, никому случайно не попадалась полноценная документация на сдвиговые регистры К(КР)1534ХЛ2 (К1534ХЛ2А, К1534ХЛ2Б, М100-8)? Единственное что я находил - это описание и пример работы в журналах "Схемотехника" №6 и №7 за 2003 год, но там для меня есть некоторые неясности.
Обязательным условием долгой и стабильной работы Li-FePO4-аккумуляторов, в том числе и производства EVE Energy, является применение специализированных BMS-микросхем. Литий-железофосфатные АКБ отличаются такими характеристиками, как высокая многократность циклов заряда-разряда, безопасность, возможность быстрой зарядки, устойчивость к буферному режиму работы и приемлемая стоимость. Но для этих АКБ очень важен контроль процесса заряда и разряда для избегания воздействия внешнего зарядного напряжения после достижения 100% заряда. Инженеры КОМПЭЛ подготовили список таких решений от разных производителей.
Сделал часики. Корпус старый. Старую плату вынул, распаял и часть деталей пошла в новую плату. Часики на "кипарисе":

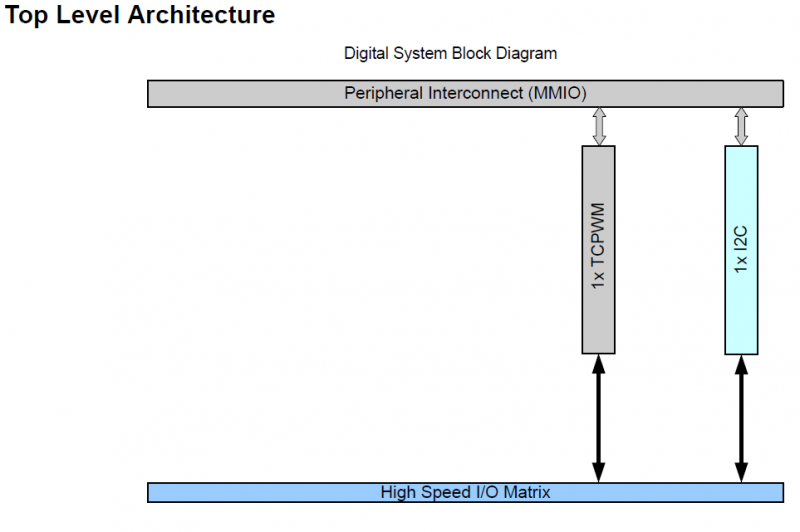

микроконтроллер Cy8c4014sxi -421. У него внутри окромя cortex-M0 процессора почти ничего и нет. Вот дигитальная часть: У него есть еще и аналоговая часть, но я её не использовал. К сожалению, у этого МК нет ни одного внешнего генератора. Поэтому время надо бы считать снаружи. Так что там есть i2c, который я использовал для подключения RTC ds3231 (разведено так, что можно впаять ds3231, ds3232, ds3231m) и модуль PWM, который я отдал на работу преобразователем напряжения. В качестве источника прерываний для сканирования пришлось использовать WatchDog в режиме FreeRunning, сконфигурённого так, что он делал прерывания с периодом примерно 1,6мс.
Короче, запустил PSoC Creator, и нарисовал схему часов, которая будет прошита в микроконтроллер:

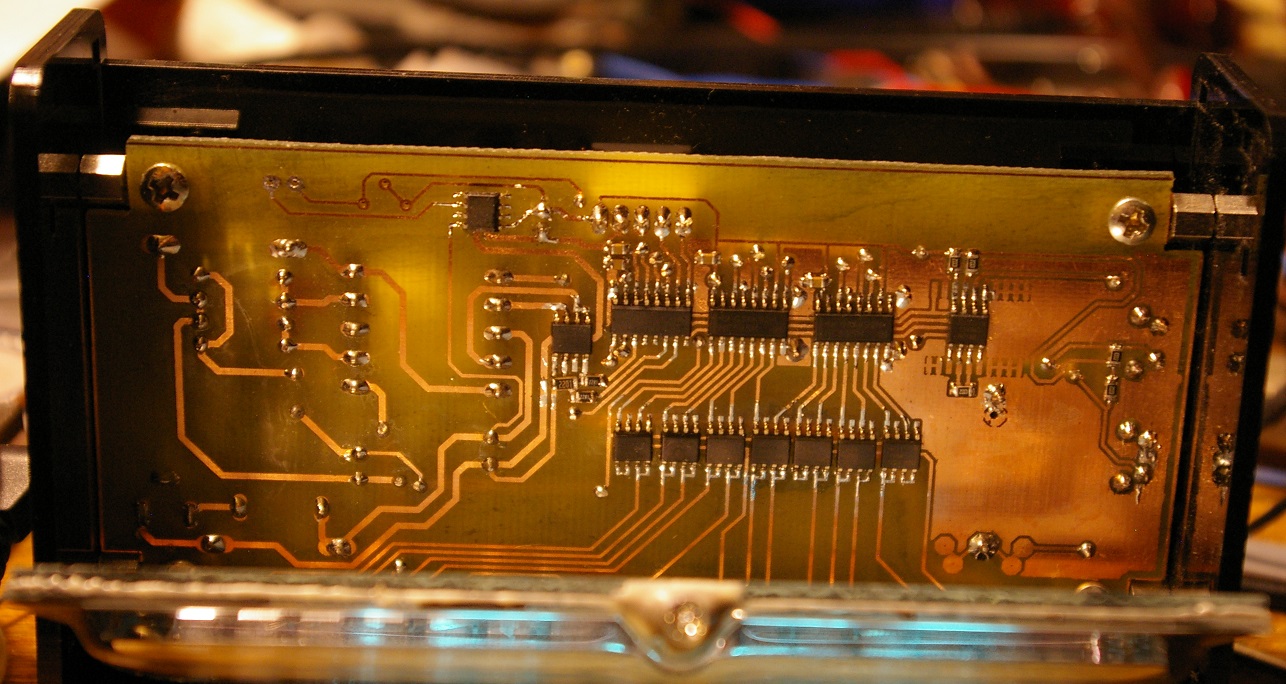

Потом нарисовал принципиальную схему. Спаял. И вот, работает:
_________________ А люди посмотрят и скажут: "Собаки летят. Вот и осень."
Компания EVE выпустила новый аккумулятор серии PLM, сочетающий в себе высокую безопасность, длительный срок службы, широкий температурный диапазон и высокую токоотдачу даже при отрицательной температуре.
Эти аккумуляторы поддерживают заряд при температуре от -40/-20°С (сниженным значением тока), безопасны (не воспламеняются и не взрываются) при механическом повреждении (протыкание и сдавливание), устойчивы к вибрации. Они могут применяться как для автотранспорта (трекеры, маячки, сигнализация), так и для промышленных устройств мониторинга, IoT-устройств.
Всем добрый вечер , намедни востановил интересный экземпляр электроника 9-06 , в сети такого не встречал по внутрянке все стандартное как и многие на ивл1-7/5 ,выложил ворклог думаю мож кому пригодится .
По поводу индикаторов - это НЕ ПОДДЕЛКА, а старый вариант, где выводы лепились на массу типа контактола и заливались эпоксидкой. Со временем эпоксидка отваливается и выводы отпадают. Такая же проблема на мелких плоских калькуляторных ИВЛ, а также на старых часовых и приборных ЖКИ (Электроника 16!) Примерно в 1986-1988 г. технологию поменяли - выводы стали вкладывать между стёклами. Зы, на ЖКИ от Электроники 16 мне удавалось это исправить - приделал к нему ноги из контактов от панелек под микросхемы.
_________________ Иногда мой питомец уходит в такую спячку, что разбудить его можно только щелчком по первой ноге...
я в калках и маяке 232 чинил такие контактолом часть планки стекла -прижима удаляем в зоне оторваных выводов обычн это 1-4 с 1края подогрев феном удаляем лищнюю старую эпоксидку и капаем контактол сушим слегка прижав стеклом (обрезок той палочки через резинку мини струбцинками из разобраной розетки грем при сушке феном до 100-120гр гдето минут зо-40 потом дав чуток остыть проверяем если все работает заливаем не жалея эпоксидкой чистой сушим фенои 30минут и дале при комнатной сутки-при акуратной повторов не было ДО падения прибора ПРИЧИНА ОТРЫВА УДАР(в калках) или механические напряжения в выводах(232-233маяки) просто креплене неудачное там индюк висит с низу на выкодахи на 2 штифтах(обернутых ПВХ) сверху если подложить резину толстую и приклеить 88 будет лучще
_________________ ZМудрость(Опыт и выдержка) приходит с годами. Все Ваши беды и проблемы, от недостатка знаний. Умный и у дурака научится, а дураку и .. Алберт Ейнштейн не поможет и ВВП не спасет.и МЧС опаздает
_________________ ZМудрость(Опыт и выдержка) приходит с годами. Все Ваши беды и проблемы, от недостатка знаний. Умный и у дурака научится, а дураку и .. Алберт Ейнштейн не поможет и ВВП не спасет.и МЧС опаздает
Приехали вот такие блоки индикации. На борту ИЛВ2-16/5х7Л с 1534ХЛ2А. Будем разбираться. Схема включения немного отличается от той, что показана в журнале "Схемотехника". Схема блока: Схема из "Схемотехники":
экзотика редкая и чип поних...забейте...если есть то понятно если нету забить,забыть и голова не болит у меня с разбора видаков иДВД ИВЛ на плтах вместе с контром стоят...надо разобраться с шинами там... знаю точно RTC там на майнборде стоит а обмен хз по какой идет шине ...но вариантов то не так много надо шиты чипов курить но япона маша их не выложила СУКА а все чипы обычно на Mxxxx-начинаются мацашитатоись
_________________ ZМудрость(Опыт и выдержка) приходит с годами. Все Ваши беды и проблемы, от недостатка знаний. Умный и у дурака научится, а дураку и .. Алберт Ейнштейн не поможет и ВВП не спасет.и МЧС опаздает
Выложил проектную документацию на часики на этой странице. Ну, те что на "кипарисе". Конечно, к повторению не рекомендую, так как я очень неудачно выбрал микроконтроллер. Соблазнился на корпус SO16, а когда дошло дело до программирования - оказалось, что простыми и дешевыми KitProg-ами (который можно отломать от пробной платки за 10 баксов) оно не прошивается по причине отсутствия вывода для внешнего сброса. Поэтому пришлось приобретать комплект в котором есть MiniProg3 (за 43 евро) - он, с трудом, но шьёт.
Часы показывают время, дату (в формате: день недели-число) и имеют будильник. Пищалка с генератором ставится на место фоторезистора (потенциометр, соответственно, не запаивается). Сначала хотел сделать регулировку яркости задействовав из аналоговой части кристалла компаратор с токовым ЦАП, но потом сообразил, что в кристалле нет аппаратных средств для реализации изменения яркости. А ногодрыг я делать не хочу. Поэтому отказался от фоторезистора, а добавил пищалку с будильником.
А. еще есть переход на зимнее/летнее время (выключаемое) в соотвествии со 2-ой часовой зоной по европейскому алгоритму.
