Лазер за работой. Тест лазерной гравировальной машины NEJE JZ-5.

Автор: Max
Опубликовано 09.03.2016.
Создано при помощи КотоРед.

Всем привет.

Мне тут вопрос в голову пришел неожиданно - а какой прок от лазеров? Нет, ну вот на самом, что ни на есть бытовом уровне? В далекой, далекой галактике - все понятно, там чуть что, сразу хрясь лазерной саблей и капец котенку, а у нас-то? Ну да - указки - с кошками поиграть, соседских собак позлить. Ну, хорошо - спички позажигать, шарики полопать. Из готового - мышки хорошие компьютерные, да, лазерные уровни, дальномеры, принтеры лазерные, куда без них. Всё? Бедновато. Но я вам еще принес.

Встречайте - лазерная гравировальная машина NEJE JZ-5. Это официальное название того агрегата, что недавно попал ко мне на тестирование. Скажу честно - кто придумал это чудо техники не имею понятия, но на данный момент активно продается в китайских интернет-магазинах. Так что вполне возможно, это их местное творчество.

Как обычно, начнем с комплектации:

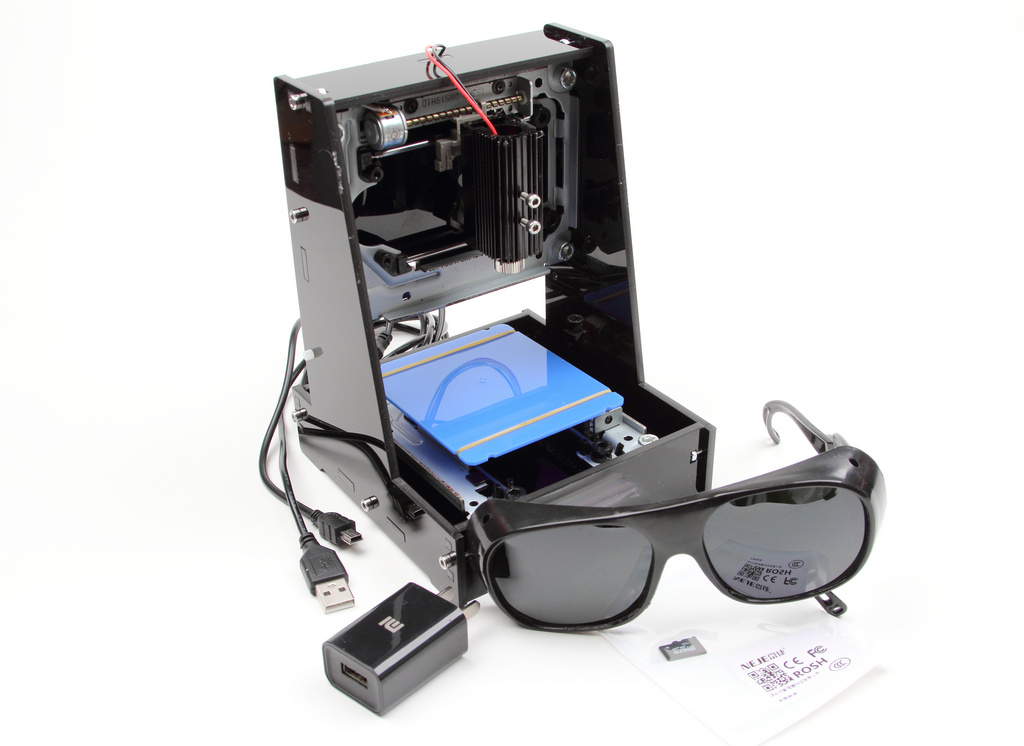

В комплекте: агрегат, два USB-шнура, блок питания (к сожалению, с неправильной вилкой), microSD карточка, темные очки. А, да, еще инструкция, но она выполнена в таком виде, что есть она или нет - совершенно без разницы. Еще из непонятного для меня осталось наличие SD карточки - зачем она, я так и не понял. В хозяйстве пригодится, конечно, но... Темные очки в самом деле темные. Буквально, как маска сварщика и это есть очень хорошо, потому как лазер в агрегате реально суровый, даже отраженное излучение лупит - мать моя кошка. Блок питания, как уже отмечал выше, использовать не получится, ибо под наши розетки не подходит. Так что тут выхода два - либо переходник, либо любой другой источник питания напряжением 5В и током нагрузки не менее 1А. По большему счету подходит любое USB зарядное устройство, чем, я, кстати, и воспользовался.

Познакомимся поближе, с подопытным:

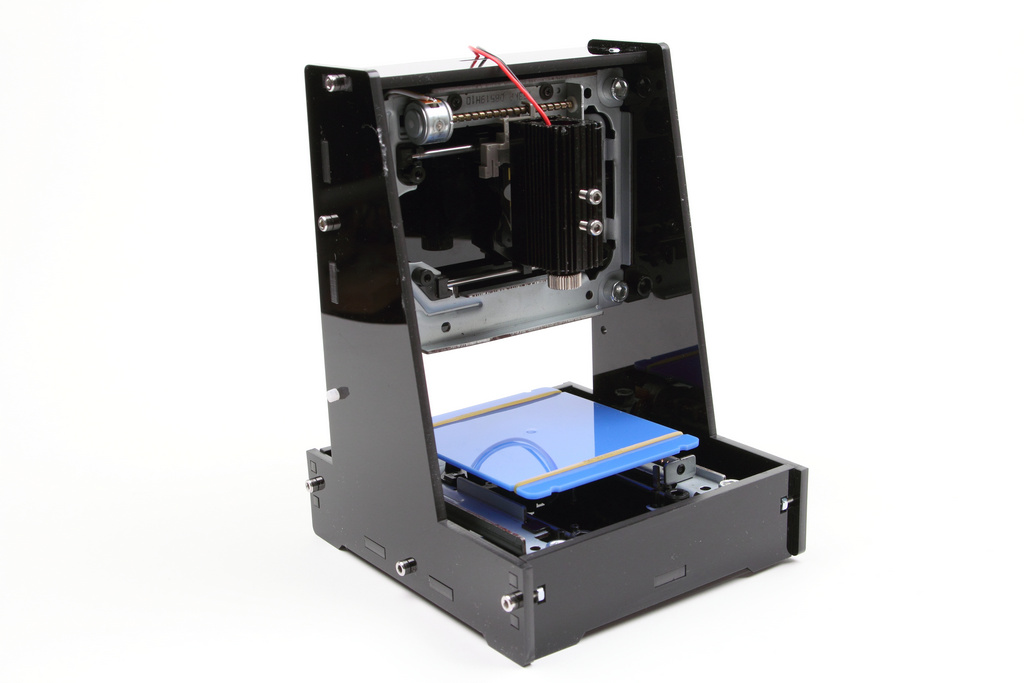

Конструкция гравировального устройства рамная, рама выполнена из черного, глянцевого (увы) пластика. Форма напоминает трапецию. Скреплено все это металлическими винтами с гайками. Несмотря на кажущуюся хлипкость конструкции, ничего худого сказать про нее не могу - агрегат не скрипит, рама не "гуляет", основание сделано ровно, на поверхности стола устройство не качается. Единственное, что можно сказать в упрек конструкции - необработанные кромки пластиковых деталей. Во-первых, они довольно острые, во-вторых, в некоторых местах встречаются заусенцы - можно получить занозу.

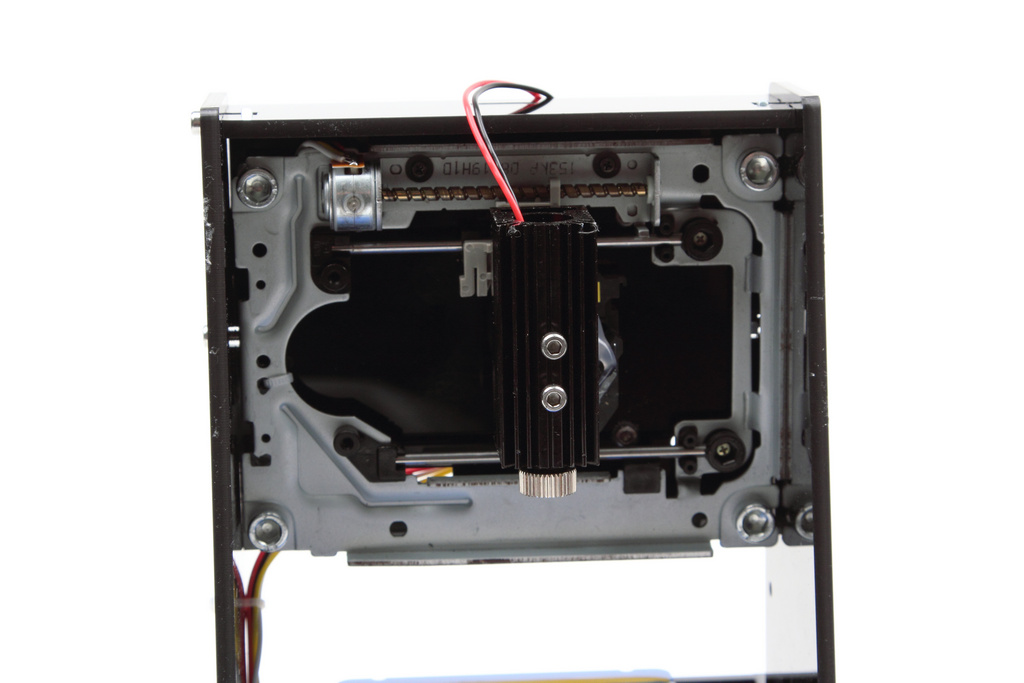

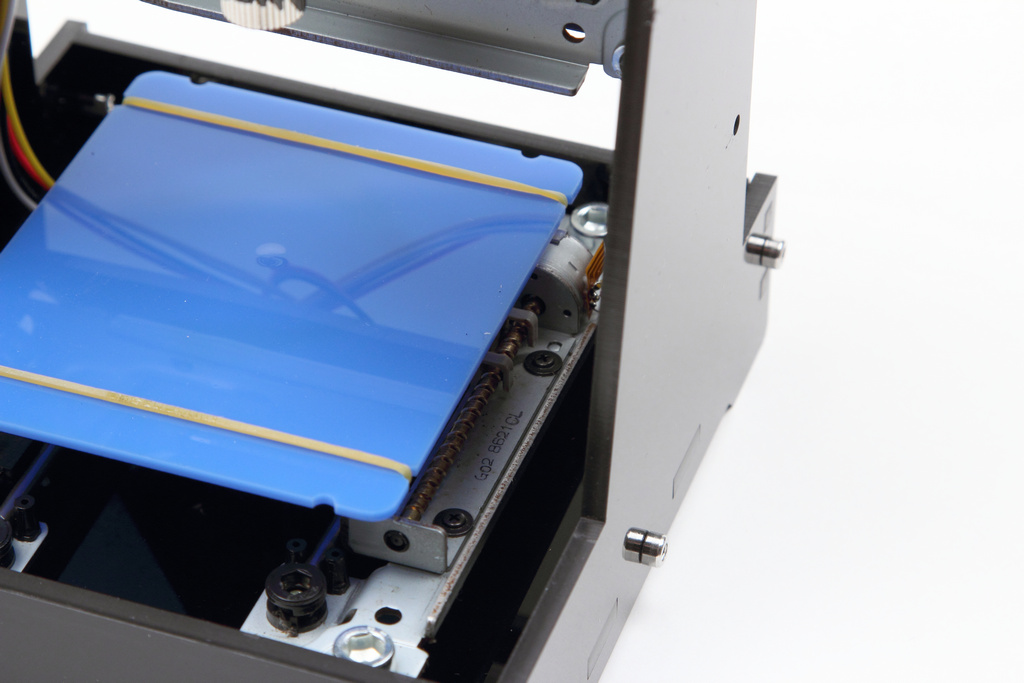

Более того, основания под движущиеся узлы усилены металлическими рамками:

В гравировальщике два привода - один приводит в движение каретку с лазером, второй двигает предметный столик. Таким образом обеспечивается движение материала, на котором делается гравировка, по двум координатным осям. Да, да, на предметном столике именно то, что вы подумали - крепежные резинки, чтобы прижимать материал к столику. Сложно сказать, сколько они могут прожить, но с другой стороны - уж резинка-то в доме всегда найдется, если что, не самый дефицитный узел.

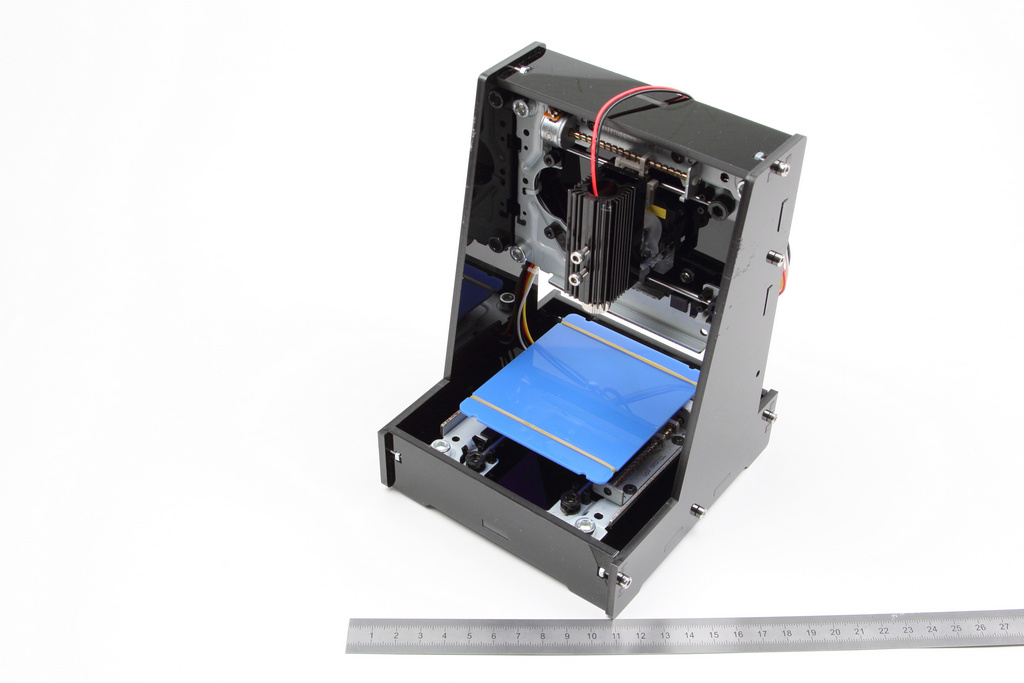

Габаритные размеры устроства не велики, впрочем и картинки, которые он выделывает своим лазером тоже не настенные полотна:

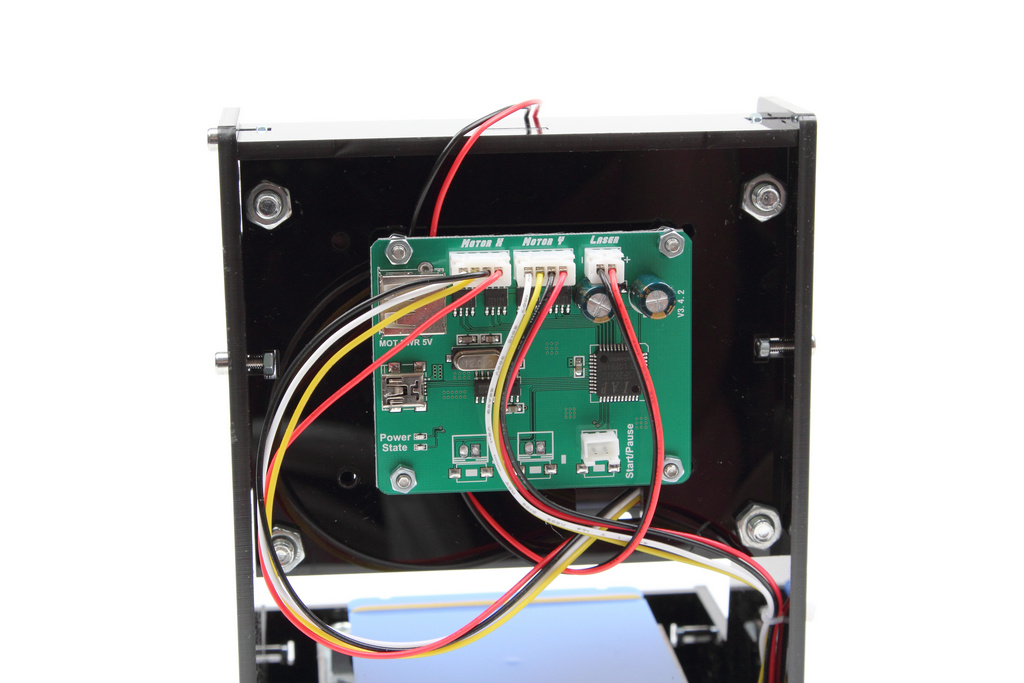

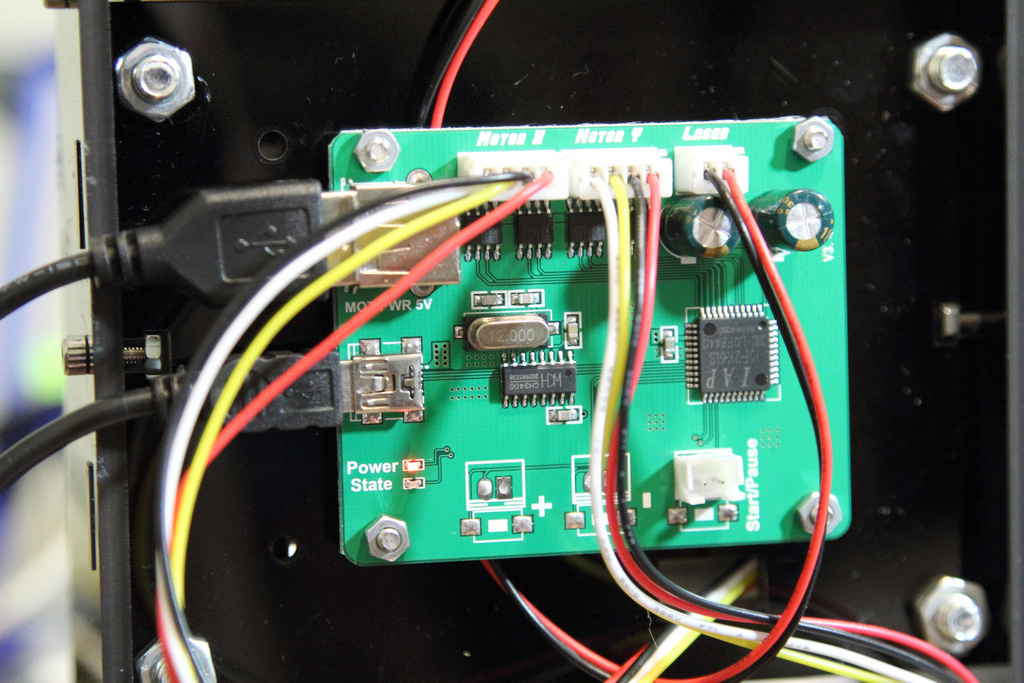

С обратной стороны девайса установлена управляющая электроника:

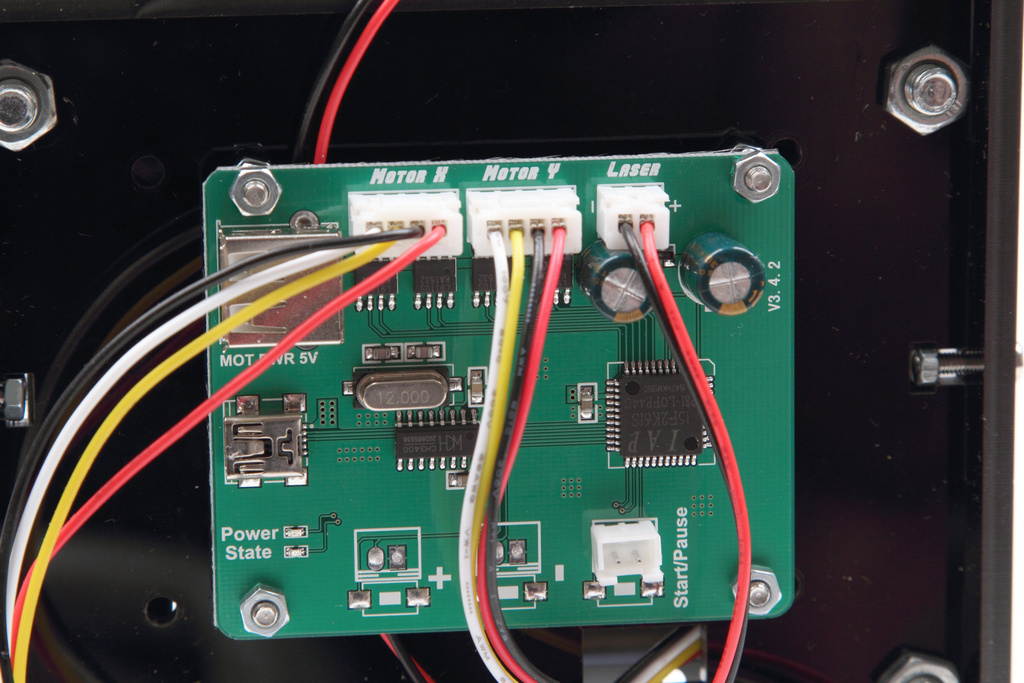

Контроллер, ключи привода двигателей и лазера - вот и все управление. Понятно, устройство подключается к компьютеру и вся основная работа происходит именно там. На плате имеется два USB порта: тот, что по-больше предназначен для питания двигателей устройства, тот, что поменьше - для соединения с компьютером.

Ну что, врежем рок в этой дыре! Но для начала нужно установить управляющий софт на компьютер. Тут пришлось немного повозиться, потому как в комплекте устройства ничего похожего на диск с драйверами не оказалось. Софт нашелся на сайте магазина, правда, он там находился в несколько неочевидном месте. В общем, минут 40 я потратил на то, чтобы найти тот софт, что мне нужен. Впрочем, это время компенсировалось легкостью установки. Собственно, никакой установки и не нужно. Установить нужно только драйвер USB порта, сама программа установки не требует и запускается просто exe-шником из архива.

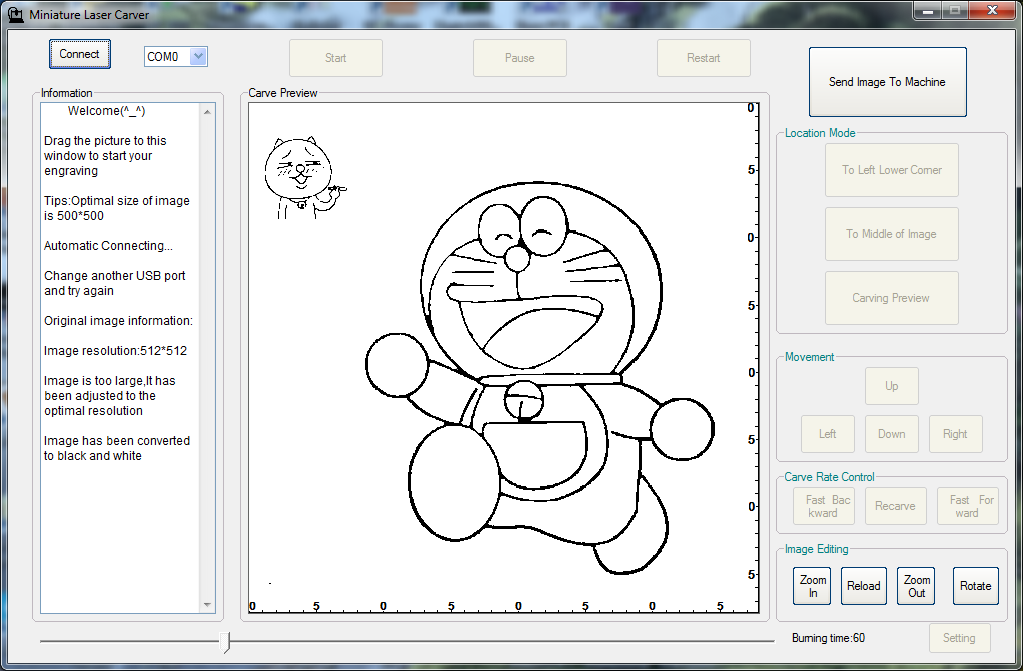

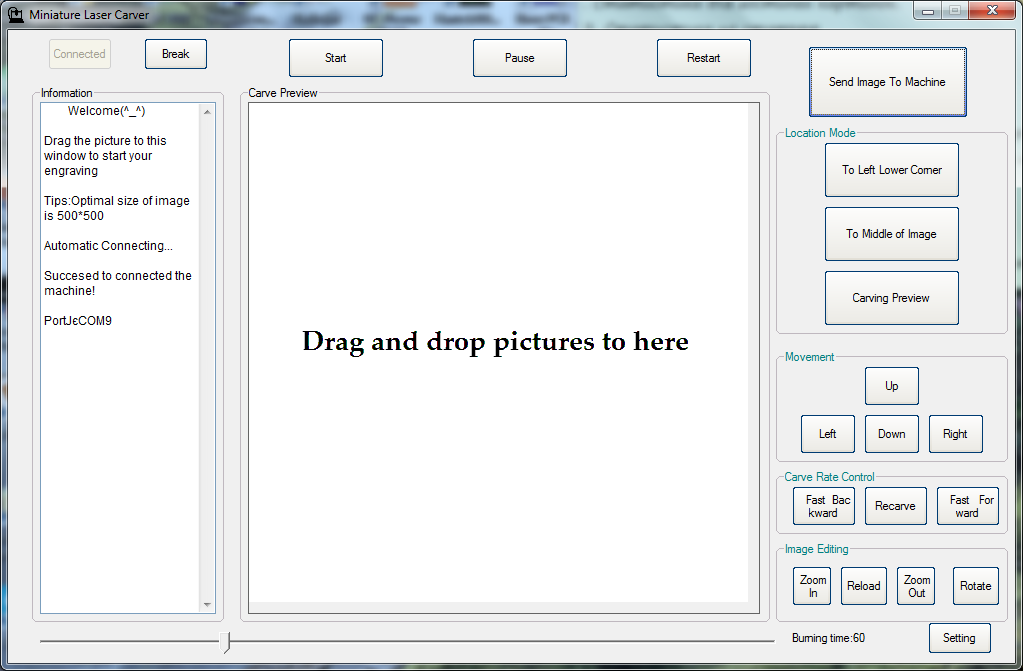

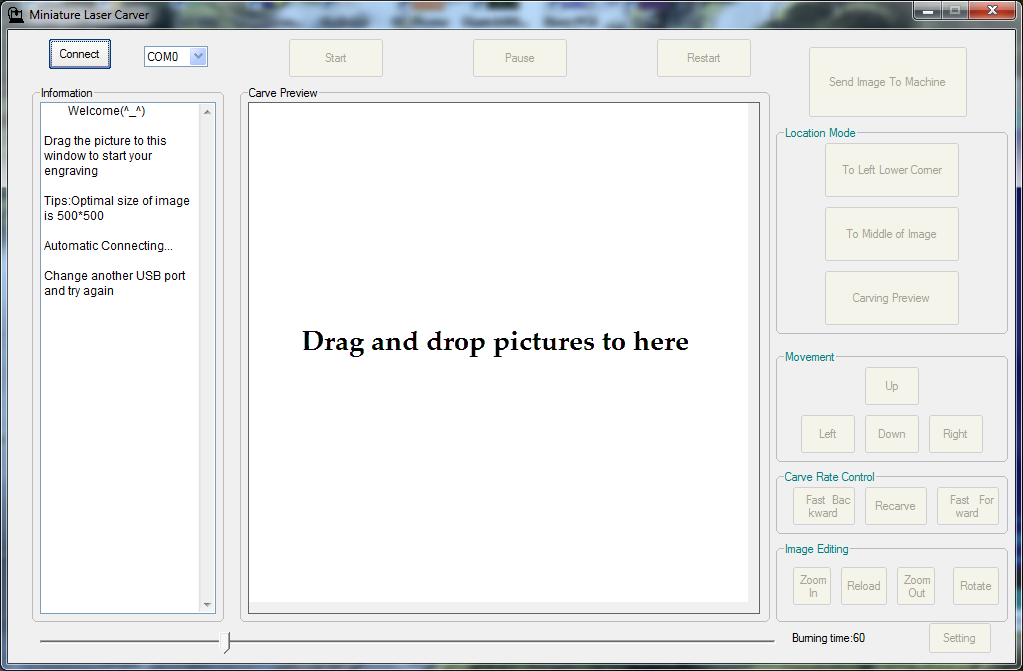

Да, забыл сказать - перед запуском программы, девайс нужно подключить к компьютеру. Так что если все хорошо - драйвер установлен корректно и все в порядке с соединением, картинка после запуска программы будет такая. Если же что-то пошло не так, софтина будет ругаться и выключать кнопки:

На самом устройстве после подсоединения его к компьютеру загорается один из светодиодв на плате управления:

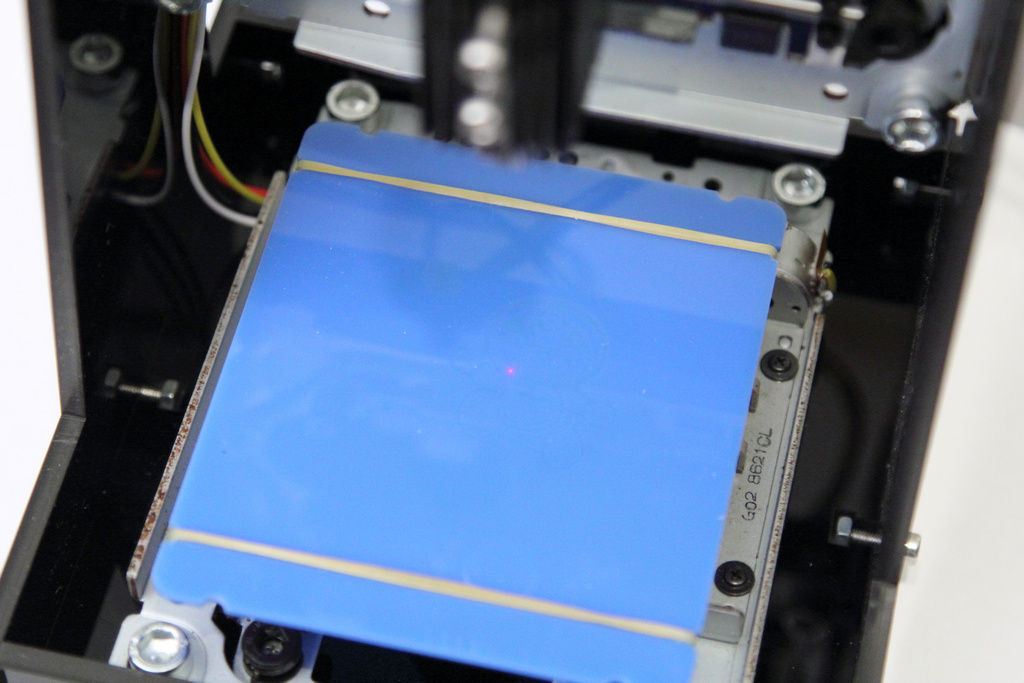

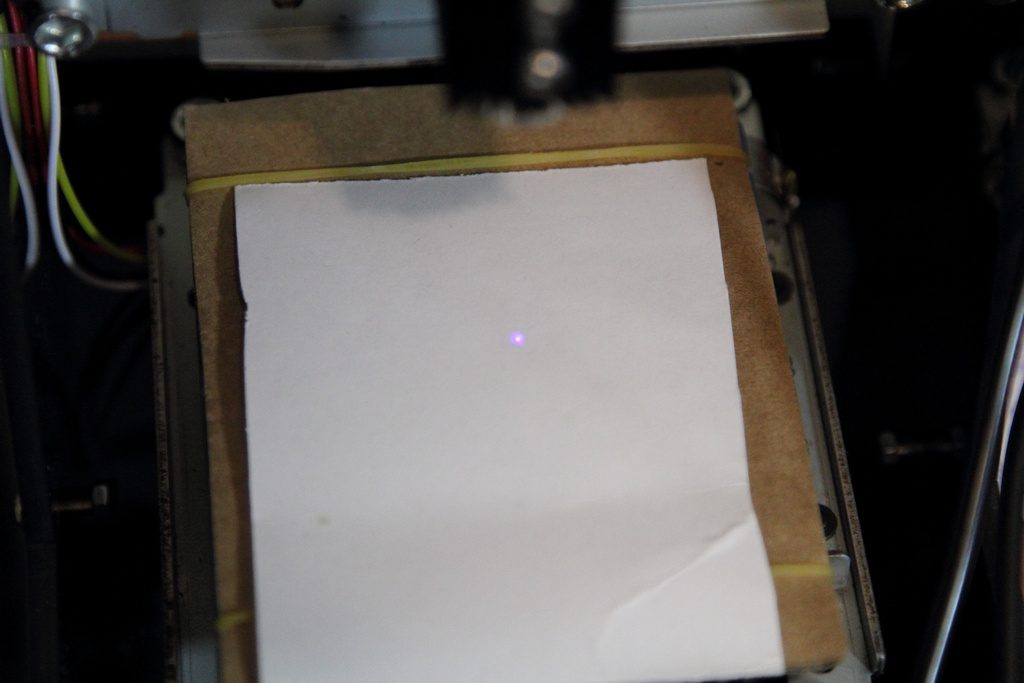

А лазер начинает слегка подсвечивать предметный столик:

Программулина, конечно, тоже оставляет впечатление курсовой работы студента-первокурсника и большая часть кнопок в ней не работает. В частности, кнопки Up, Down, Left, Right, которые исходя из названия должны изменять позиционирование лазера и предметного столика, но при нажатии на них не происходит вообще ничего. Ну да и пес с ними, меня больше интересует основной функционал - давайте уже нарисуем что-нибудь уже!

Как и сказано в главном окне программы, перетаскиваем изображение из проводника. Чтобы не ломать голову, я выбрал изображение из тестовых образцов, которые прилагались к программе.

Такой вот жизнерадостный и слегка безумный кот - почему бы и нет. В качестве материала я взял цветную бумагу для поделок. Все, что требуется - нажать кнопку Send image to machine (тут оно слегка задумывается) и потом кнопку Start.

Девайс ожил и давай строчить что твоя пишущая машинка. Лазер просто неистовствовал и очень хорошо, что я не забыл надеть темные очки - отраженное излучение лазера весьма существенно, и я даже не рискнул фотографировать девайс за работой, побоялся за матрицу фотоаппарата.

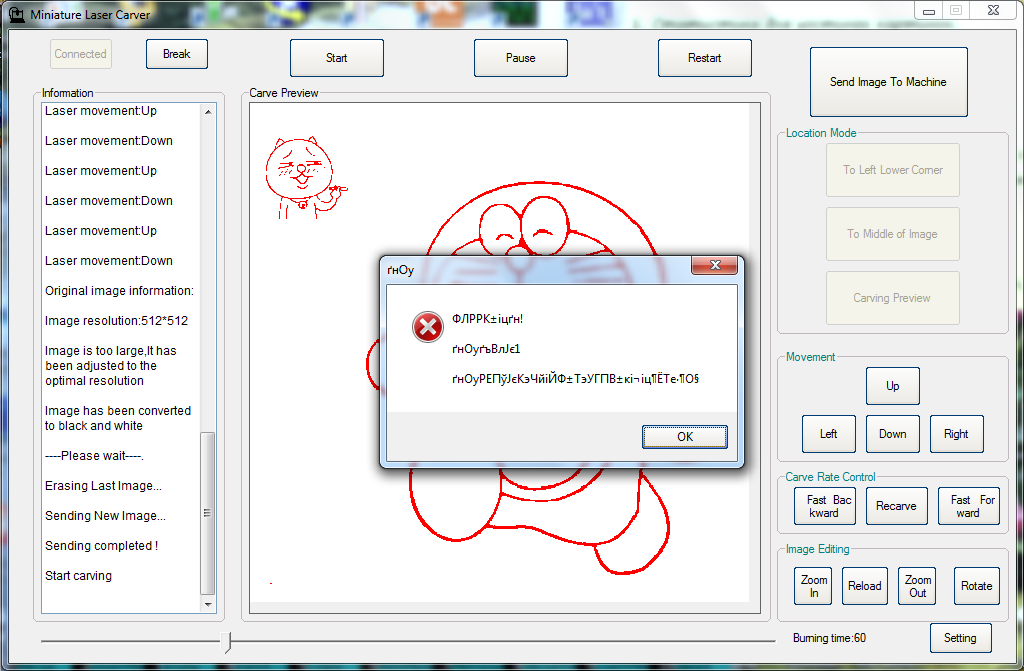

Отрисовка заняла около двух минут, правда точно не засекал. Агрегат выключился, в комнате воняло жженой бумагой и озоном. Программулина икнула, выдала что-то жуткое и вылетела:

 Во всех последующих случаях программа поступала точно так же - видимо, так задумано. Но, тем не менее, прожиг состоялся и получилось вот что:

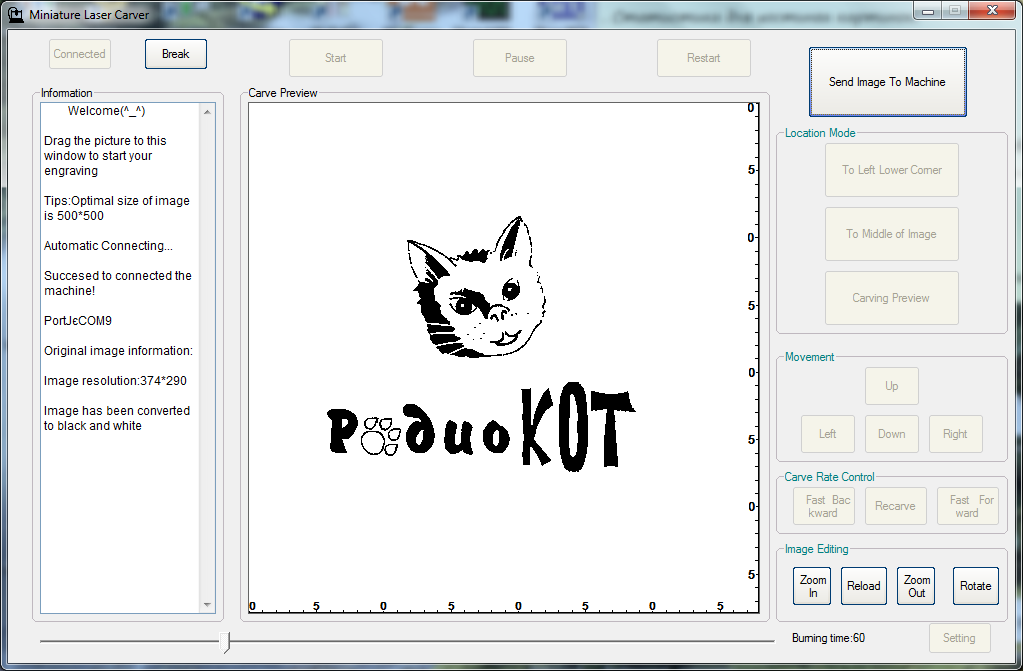

Насквозь, как видите. Что же, решено было углубить и расширить. На этот раз изображение взял не из тестовой коллекции, а решил скомпилировать свое. На этапе компиляции выяснил, что агрегат может нормально переваривать изображение только в формате jpg. От остальных форматов его корежит, как черта от ладана.

На этот раз был взят гофрированный картон в качестве материала. Еще раз совершим те же действия, что указаны выше, получаем:

Верхний слой картона опять-таки насквозь, но на второй слой мощи уже не хватило.

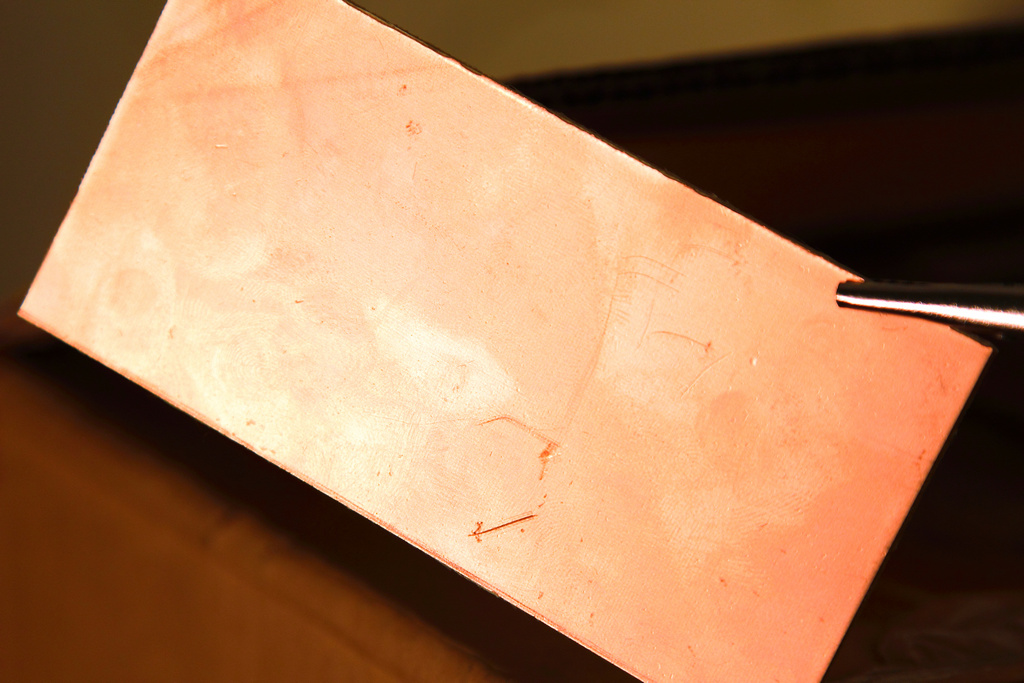

Разумеется, с самого начала всех этих экспериментов меня терзал один, самый главный вопрос - а что эта штуковина может сделать со стеклотекстолитом? Вдруг, вот так, совершенно не напрягаясь, научный прогресс позволит мне не вытравливать печатные платы, а выжигать? Но, увы, тут меня ждал облом. Попытка воздействовать лазером на фольгированную сторону ни привела вообще ни к чему - на фольге не осталось совершенно никаких следов:

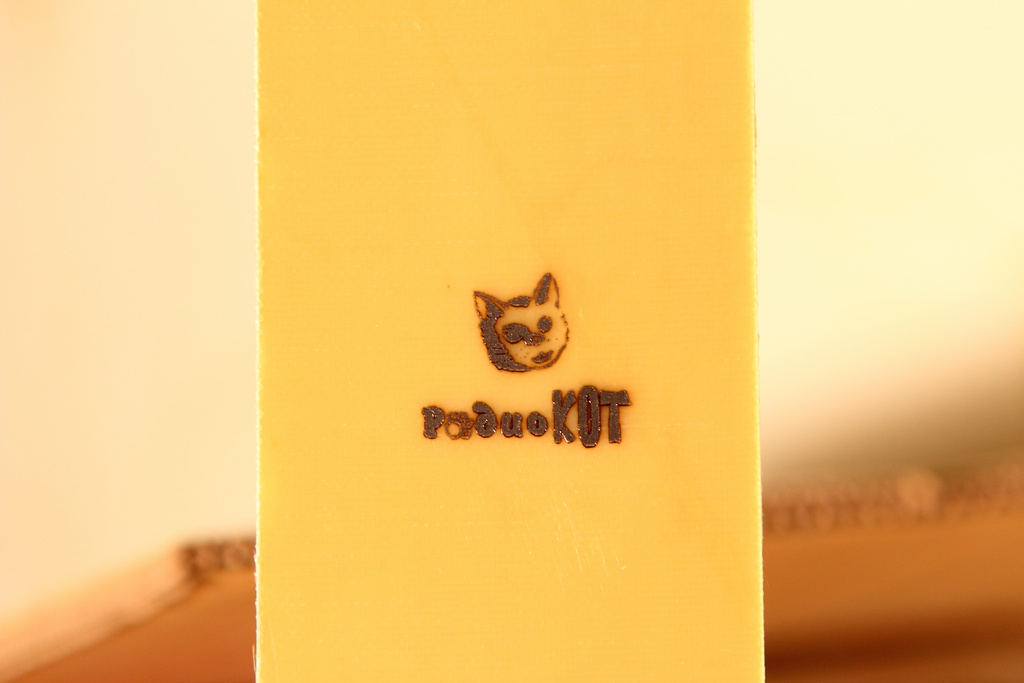

Только мои отпечатки пальцев и застарелые царапины. А вот на другой стороне, не покрытой фольгой, кое-что получилось:

В общем, судя по опытам, данный аппарат может оставлять лазерные следы на любом материале, кроме металла, металл ему не по зубам. Общее впечатление у меня осталось странное - с одной стороны, интересный агрегат, с другой - придумать ему применение довольно сложно. Мне, во всяком случае. Возможно, у вас уже есть мысли, как использовать это чудо техники в своих темных (или не очень) делишках. Но в целом, заявленные производителем функции он выполняет на ура, и даже некоторая сырость софта этому не мешает.

Что ж, будем дальше следить за трудовыми подвигами лазера. Глядишь, может и в самом деле в недалеком будущем можно будет нажать кнопку, сложить руки на пузе и через пару-тройку минут получить готовую плату, тепленькую еще.

Спасибо за предоставленное на тестирование оборудование интернет-магазину Gearbest.com
