 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн дек 09, 2019 11:34:33
Встал на лапы

Карма: 1
Рейтинг сообщений: 11
Зарегистрирован: Чт май 11, 2017 07:24:36
Сообщений: 84
Откуда: Зауралье
Рейтинг сообщения: 0
нет там нет стабилитрона. Еще вопрос по теме. Этот ЭВ-01 подключался к лампе со спиралью свечения. А можно его подключать к светодиодной лампе 10вт?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн дек 09, 2019 13:53:33
Грызет канифоль
Аватар пользователя

Карма: 4
Рейтинг сообщений: 59
Зарегистрирован: Сб апр 15, 2017 02:30:29
Сообщений: 273
Откуда: Россия
Рейтинг сообщения: 0
Здраствуйте, что за марка конденсаторов, средний размер 6х7.5мм:


Последний раз редактировалось Zyklon-B Пн дек 09, 2019 14:00:30, всего редактировалось 1 раз.

Вернуться наверх

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн дек 09, 2019 13:59:29
Друг Кота
Аватар пользователя

Карма: 180
Рейтинг сообщений: 7506
Зарегистрирован: Чт апр 04, 2013 12:46:59
Сообщений: 17546
Откуда: Тюмень
Рейтинг сообщения: 0
https://www.tdk-electronics.tdk.com/en/ ... --mkp-mfp-
Производитель может быть и другой...

_________________
Общением на форуме подпитываю свою эгоистичную, склонную к самолюбованию сущность.


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay
Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн дек 09, 2019 13:59:50
Друг Кота
Аватар пользователя

Карма: 102
Рейтинг сообщений: 2651
Зарегистрирован: Вт дек 20, 2011 12:46:51
Сообщений: 56615
Откуда: Петроград
Рейтинг сообщения: 0
на корпусах надписи есть?
а так смахивают на плёночные
https://yandex.ru/images/search?text=ко ... source=wiz

_________________
+7911 200 -2820 11-17 мск
" Можно я лягу?"(C)


Вернуться наверх

Контроль в спящем режиме: повышение КПД батарейного питания с помощью DC/DC MAX17225 nanoPower

В статье описан практический опыт разработчика, применившего повышающий DC/DC-преобразователь MAX17225. В результате ряда практических экспериментов, потребовавших существенного обновления технической базы компании-разработчика, автор убедительно доказывает преимущества выбранного компонента и схемотехнической реализации. Увеличенное на 50% время автономной работы лучше других аргументов говорит об эффективности конвертеров MAX17225, а также о важности предварительной оценки элементной базы.

Читать статьи>>
Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн дек 09, 2019 14:03:42
Нашел транзистор. Понюхал.

Карма: 1
Рейтинг сообщений: 13
Зарегистрирован: Чт апр 12, 2018 08:06:54
Сообщений: 167
Откуда: Чита
Рейтинг сообщения: 0
Можно и расковырять один.


Вернуться наверх

Руководство для разработчика приложений на базе STM32WB55

Представив двухъядерные беспроводные микроконтроллеры STM32WB для IoT-приложений, компания STMicroelectronics предлагает разработчикам экосистему, включающую в себя отладочные платы, примеры кода для микроконтроллера, готовое ПО всех уровней и большой массив документации.

Читать статью>>
Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн дек 09, 2019 14:05:15
Друг Кота
Аватар пользователя

Карма: 180
Рейтинг сообщений: 7506
Зарегистрирован: Чт апр 04, 2013 12:46:59
Сообщений: 17546
Откуда: Тюмень
Рейтинг сообщения: 1
В надежде, что там внутри будет вложена бумажка с названием? :shock: :facepalm:

_________________
Общением на форуме подпитываю свою эгоистичную, склонную к самолюбованию сущность.


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн дек 09, 2019 14:06:59
Грызет канифоль
Аватар пользователя

Карма: 4
Рейтинг сообщений: 59
Зарегистрирован: Сб апр 15, 2017 02:30:29
Сообщений: 273
Откуда: Россия
Рейтинг сообщения: 0
Maykill
Цитата:
на корпусах надписи есть?

Только сверху указана ёмкость, фото поправил, а то маленькое отображалось, там видать надписи.


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн дек 09, 2019 15:21:25
Нашел транзистор. Понюхал.

Карма: 1
Рейтинг сообщений: 13
Зарегистрирован: Чт апр 12, 2018 08:06:54
Сообщений: 167
Откуда: Чита
Рейтинг сообщения: 0
В надежде, что там внутри будет вложена бумажка с названием? :shock: :facepalm:

В надежде определить тип, и не гадать, пленка или нет.


Вернуться наверх

Распродажа паяльных станций ATTEN и аксессуаров!
Индукционная паяльная станция AT315D - 3 977 ₽, станция паяльная AT80D – 2177 ₽, станция паяльная AT936b – 1000 ₽!

Заходите в раздел акции и спецпредложения на сайте prist.ru, покупайте измерительные приборы, инструмент и паяльно-ремонтное оборудование по специальным ценам.
Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн дек 09, 2019 15:41:08
Друг Кота
Аватар пользователя

Карма: 102
Рейтинг сообщений: 2651
Зарегистрирован: Вт дек 20, 2011 12:46:51
Сообщений: 56615
Откуда: Петроград
Рейтинг сообщения: 0
Maykill
Цитата:
на корпусах надписи есть?

Только сверху указана ёмкость, фото поправил, а то маленькое отображалось, там видать надписи.


вот...плёночные
гуано страшное...в монитрах бенка дохли регулярно :)

_________________
+7911 200 -2820 11-17 мск
" Можно я лягу?"(C)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн дек 09, 2019 15:43:37
Друг Кота
Аватар пользователя

Карма: 180
Рейтинг сообщений: 7506
Зарегистрирован: Чт апр 04, 2013 12:46:59
Сообщений: 17546
Откуда: Тюмень
Рейтинг сообщения: 0
LiLo писал(а):
не гадать, пленка или нет.
Для этого нет необходимости что-либо расковыривать. Определяется на "раз"...
Цитата:
монитрах бенка дохли регулярно
дохли потому, что в этом месте они были перегружены по току. А так вполне зачётные конденсаторы.

_________________
Общением на форуме подпитываю свою эгоистичную, склонную к самолюбованию сущность.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн дек 09, 2019 16:25:06
Грызет канифоль
Аватар пользователя

Карма: 3
Рейтинг сообщений: 1
Зарегистрирован: Вс фев 17, 2019 15:38:10
Сообщений: 262
Откуда: Одесса
Рейтинг сообщения: 1
нет там нет стабилитрона. Еще вопрос по теме. Этот ЭВ-01 подключался к лампе со спиралью свечения. А можно его подключать к светодиодной лампе 10вт?
Проще подключить её параллельно небольшой лампе накаливания, либо переделывать питание схемы, а лампу в разрыв силовой части тиристора
Вот нашёл вашу схему, там правда тиристор симистором обозначили
http://ledway.ru/resources/image/20701
Подключите вот как в этой схеме


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн дек 09, 2019 18:28:18
Встал на лапы

Карма: 1
Рейтинг сообщений: 11
Зарегистрирован: Чт май 11, 2017 07:24:36
Сообщений: 84
Откуда: Зауралье
Рейтинг сообщения: 0
Где же вы любезный раньше были? Я сегодня купил вместо pcr100-8 mcr100-8. Проверил все работает как часы. Гляжу а тут ваша схема. именно то что надо.Спасибо всем. Попробывал подключить к обыыной светодиодной лампе 220в. В итоге аккустический выключатель ее не может отключить. Она мигнет и опять горит. И так бесконечно.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн дек 09, 2019 20:16:26
Держит паяльник хвостом
Аватар пользователя

Карма: -7
Рейтинг сообщений: 242
Зарегистрирован: Сб мар 27, 2010 13:19:45
Сообщений: 930
Откуда: Moskau
Рейтинг сообщения: 0
что за марка конденсаторов
http://img.radiokot.ru/files/123375/22llpeok17.jpg
По умолчанию можно считать что лавсановые. Мне почему-то чащще попадаюца серенькие. Иногда бывают синенькие. И бэлинькии даже. Если красьнянькие, то на них как правило написано "Wima".
Около стакана подобных с разборки запихал в разные места, до регуляторов тембра включительно. Никаких нареканий, все потерпевшие Щщястлевы.
Ещё хороший признак: такие как правило попадаюца в недешёвом, нехалтурном аппарате.

Добавлено after 24 minutes 13 seconds:
Phlanger писал(а):
http://oldradio.onego.ru/COMPS/2/mlt_vs_b.jpg
Справа сверху вниз: 1(? - я таких живьём не видел)-0.5-0.25-0.125

На правом верхнем зелёном написано "2Вт". Никогда не встречал таких - ни в живую, ни в справочниках.
Пардон, эту Надпюсь я прошляпил.
Безобразно похожие, но тёмно-зилёнянькаи, у меня есть "МТ". Таки на 2 Ватта.
Цитата:
Самый нижний зелёный - это не ВС, а УЛМ-0,125. ВС-ов на 0,125 Вт не было, насколько знаю.
Значит, последние 40 лет я ошибался. Ну бывает.

_________________
У кошки четыре ноги - вход, выход, земля и питание.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн дек 09, 2019 20:30:05
Собутыльник Кота
Аватар пользователя

Карма: 50
Рейтинг сообщений: 1311
Зарегистрирован: Ср янв 07, 2009 14:49:59
Сообщений: 2606
Рейтинг сообщения: 0
Еще вопрос по теме. Этот ЭВ-01 подключался к лампе со спиралью свечения. А можно его подключать к светодиодной лампе 10вт?
Если лампа умеет работать от постоянного тока, то да (я, правда, во всех светодиодных лампах, что разбирал, видел на входе выпрямитель, но может мне просто везёт).
Судя по Вашей схеме,

при срабатывании тиристора-симистора происходит замыкание на выходе диодного моста.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Пн дек 09, 2019 23:51:46
Друг Кота
Аватар пользователя

Карма: 29
Рейтинг сообщений: 1887
Зарегистрирован: Пн окт 10, 2011 23:53:13
Сообщений: 4817
Откуда: 34rus
Рейтинг сообщения: 0
Схема видимо включается последовательно с лампой, то есть это двухполюсник.
Посему, тип тиристора здесь не важен - это может быть как тринистор, так и симистор.

_________________
Теория — это когда всё известно, но ничего не работает. Практика — это когда всё работает, но никто не знает почему. Мы же объединяем теорию и практику: ничего не работает, и никто не знает почему! © А. Эйнштейн


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Вт дек 10, 2019 00:51:05
Друг Кота

Карма: 154
Рейтинг сообщений: 6429
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 26410
Откуда: Нерезиновая
Рейтинг сообщения: 0

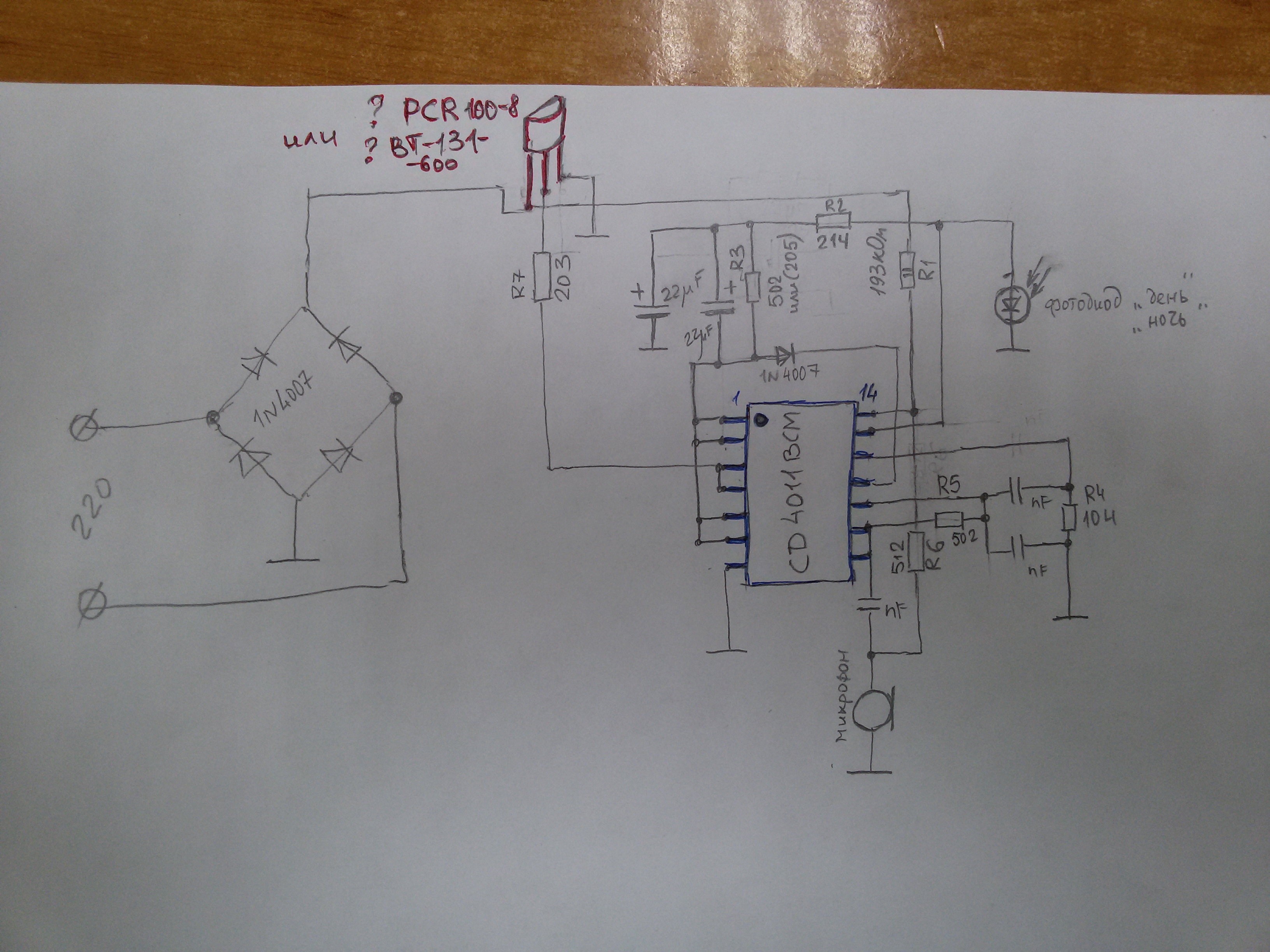

Вот к этой схеме:
замечание-
Вот это:
ФОТОРЕЗИСТОР! а не "фотодиод"
https://ru.aliexpress.com/item/32848614 ... b201603_53


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Вт дек 10, 2019 06:44:09
Собутыльник Кота
Аватар пользователя

Карма: 50
Рейтинг сообщений: 1311
Зарегистрирован: Ср янв 07, 2009 14:49:59
Сообщений: 2606
Рейтинг сообщения: 0
Ну а раз она подключается последовательно с лампой, значит лампа должна быть накаливательная.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Вт дек 10, 2019 07:07:47
Потрогал лапой паяльник
Аватар пользователя

Карма: 9
Рейтинг сообщений: 81
Зарегистрирован: Ср ноя 29, 2017 06:58:50
Сообщений: 364
Откуда: Липецк
Рейтинг сообщения: 0
ypppu, для вкл-выкл вроде не будет разницы, не диммер же.

diesel170 писал(а):
Схема видимо включается последовательно с лампой, то есть это двухполюсник.
Посему, тип тиристора здесь не важен - это может быть как тринистор, так и симистор.

Ну, некоторая важность есть. Можно выкинуть диодный мост, если симистор.

_________________
ShowMessage ('Содержать ' Rec.Zver ' зоопарку не выгадно!'); (из орешника делфимастер.ру)


Вернуться наверх

Не в сети
 Заголовок сообщения: Распознание радиоэлемента
СообщениеДобавлено: Вт дек 10, 2019 12:09:54
Открыл глаза

Карма: 2
Рейтинг сообщений: -1
Зарегистрирован: Сб апр 02, 2016 07:08:34
Сообщений: 44
Рейтинг сообщения: 0
Добрый день, радиолюбители.

Прошу помощи в распознании радиоэлемента:
PH67
915055 - корпус SOT223


Последний раз редактировалось aen Вт дек 10, 2019 13:18:12, всего редактировалось 1 раз.
Сюда перенес.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Вт дек 10, 2019 12:36:57
Встал на лапы

Карма: 1
Рейтинг сообщений: 11
Зарегистрирован: Чт май 11, 2017 07:24:36
Сообщений: 84
Откуда: Зауралье
Рейтинг сообщения: 0
ФОТОРЕЗИСТОР! а не "фотодиод"
[/uquote]


согласен, но сути не меняет


Добавлено after 5 hours 8 minutes 41 second:

Sportmaster2045 Правильно я понял? Только не понятно почему так. Ведь у светодиодной лампы свой диодный мост. А ничего что после первого диодного моста будет второй, не будет уменьшение мощности лампы?


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 16848 ]     ... , , , 832, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 13


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
