 Заголовок сообщения: Re: Опознание по цветовой маркировке.
СообщениеДобавлено: Пт янв 26, 2018 15:30:50
Собутыльник Кота

Карма: 38
Рейтинг сообщений: 422
Зарегистрирован: Пт авг 04, 2017 19:36:00
Сообщений: 2657
Откуда: постнурсултанат Понтостан
Рейтинг сообщения: 0
Цитата:
Если посмотреть на фото и прочитать, что писал вопрошающий.

Э нет. Вопрошающий так преподнес материал, чтобы максимально затруднить нашу помощь - чтобы мы не расслаблялись, но зато мы получили счастливую возможность полюбоваться на множество клеточек его тетрадки. И вправду - не мог же он обрезать такую красоту!
Но Вы правы. Это защитный резистор R1 и скорее всего там 0,33 Ома . Я было подумал о внешне похожем резисторе в зетемненной части фотографии (думал сфотали до выпайки).
unknown99, Если другие входные элементы, включая диоды, в порядке можно заменить резистор на любой до 1 ома и пробовать включать через лампочку в разрыве сетевого провода. Если лампа не загориться, а на выходе будет номинальное напряжение то можно будет испытать и под небольшой нагрузкой на выходе.
И вместо обид лучше бы поблагодарили Martin76. Он вовремя включился и избавил нас и вас от лишнего головняка. Мы тут не на зарплате, а на энтузазизме.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание по цветовой маркировке.
СообщениеДобавлено: Вт янв 30, 2018 08:52:01
Первый раз сказал Мяу!

Карма: -2
Рейтинг сообщений: -2
Зарегистрирован: Вс май 14, 2017 17:12:30
Сообщений: 26
Рейтинг сообщения: 0
Asaba, подари хромокей

Спасибо, твой совет помог


Вернуться наверх

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

Не в сети
 Заголовок сообщения: Re: Опознание по цветовой маркировке.
СообщениеДобавлено: Ср фев 07, 2018 05:55:36
Первый раз сказал Мяу!

Карма: -2
Рейтинг сообщений: -2
Зарегистрирован: Вс май 14, 2017 17:12:30
Сообщений: 26
Рейтинг сообщения: 0
я короче в шоке, вот не дает вам покоя тетрадь, вы что слепые? на фоне тетради цвета не различаете?
или у вас руки чешутся, чтобы самоутвердиться, лья воду?
знали бы вы сколько я сделал на энтузиазме, и нос не задирал, и не считал не знающих людей тупыми
никто тебя не заставляет тут помогать и писать, не нравится - не читай и не пиши, тебе ведь от этого зп никто не платит, мелочным людям не место в бескорыстной помощи

Asaba, а ты мне максимально затруднил понимание, написав - загоритЬся, ведь правильно писать загорится, без мягкого знака
ибо что сделаеТ? Но зато мы получили счастливую возможность полюбоваться на орфографическую ошибку. И вправду - не мог же он исправить такую красоту!


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay
Не в сети
 Заголовок сообщения: Re: Опознание по цветовой маркировке.
СообщениеДобавлено: Ср фев 07, 2018 08:22:54
Собутыльник Кота

Карма: 38
Рейтинг сообщений: 422
Зарегистрирован: Пт авг 04, 2017 19:36:00
Сообщений: 2657
Откуда: постнурсултанат Понтостан
Рейтинг сообщения: 0
Что это было? Ты неделю после окончания ремонта выжидал, чтобы повторить уже однажды удаленный пост? Неужели так неистребимо желание нагадить? Лечится надо.


Вернуться наверх

Контроль в спящем режиме: повышение КПД батарейного питания с помощью DC/DC MAX17225 nanoPower

В статье описан практический опыт разработчика, применившего повышающий DC/DC-преобразователь MAX17225. В результате ряда практических экспериментов, потребовавших существенного обновления технической базы компании-разработчика, автор убедительно доказывает преимущества выбранного компонента и схемотехнической реализации. Увеличенное на 50% время автономной работы лучше других аргументов говорит об эффективности конвертеров MAX17225, а также о важности предварительной оценки элементной базы.

Читать статьи>>
Не в сети
 Заголовок сообщения: Re: Опознание по цветовой маркировке.
СообщениеДобавлено: Вс июл 15, 2018 09:37:33
Родился
Аватар пользователя

Зарегистрирован: Вс июл 15, 2018 09:01:08
Сообщений: 11
Рейтинг сообщения: 0
Доброго времени суток, котофаны! Просьба сильно не мяукать :)) Возникла проблема с опознанием диодов, т.к. в таблицах в инете не смог похожего найти. Стояли на плате с надписью ДРП. На ней еще был тиратрон МТХ-90.

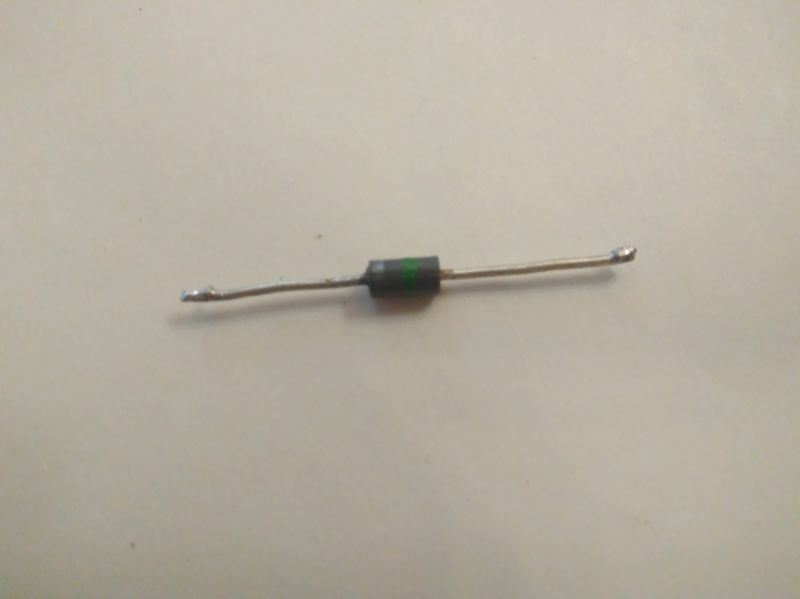

Судя по виду - это выпрямительные диоды. Фотографии прилагаются:
Фото1

Фото2


Вернуться наверх

Руководство для разработчика приложений на базе STM32WB55

Представив двухъядерные беспроводные микроконтроллеры STM32WB для IoT-приложений, компания STMicroelectronics предлагает разработчикам экосистему, включающую в себя отладочные платы, примеры кода для микроконтроллера, готовое ПО всех уровней и большой массив документации.

Читать статью>>
Не в сети
 Заголовок сообщения: Странная цветовая маркировка резисторов. Как ее прочесть?
СообщениеДобавлено: Вт май 14, 2019 01:47:32
Первый раз сказал Мяу!

Зарегистрирован: Ср дек 04, 2013 03:35:21
Сообщений: 32
Откуда: Москва
Рейтинг сообщения: 0

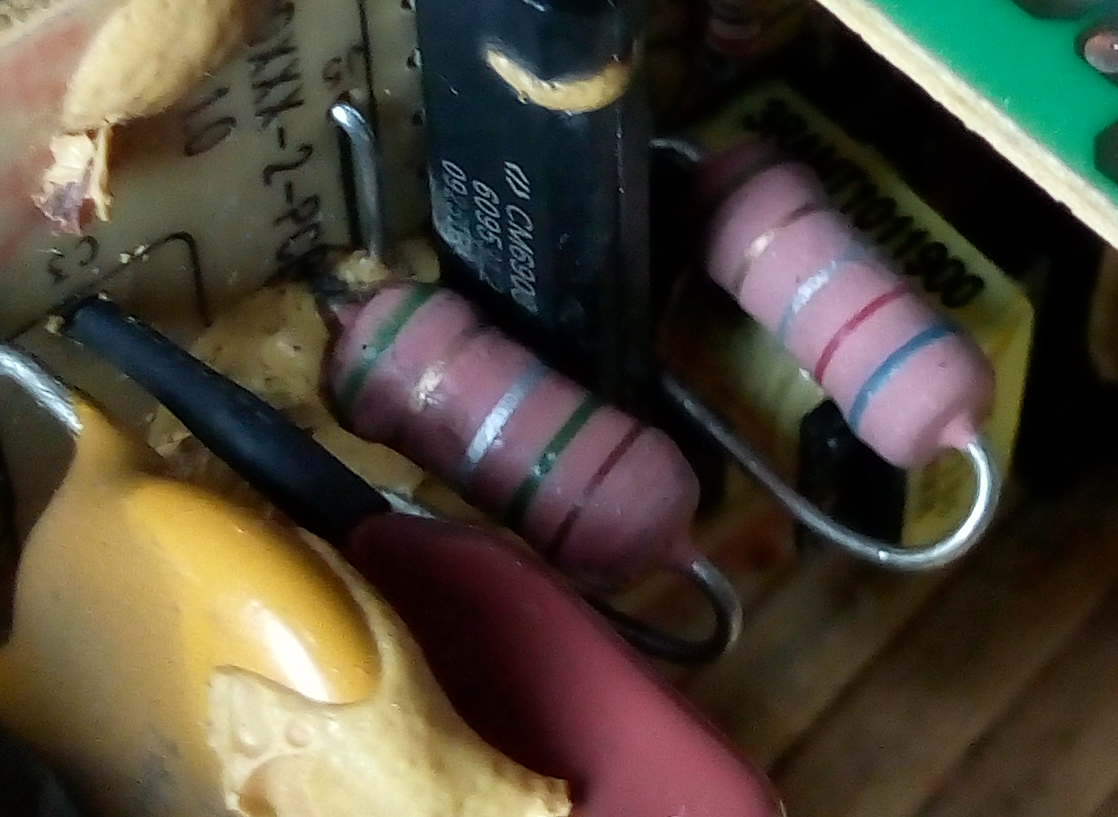

На плате стоят два резистора, сопротивление довольно мало, порядка ома, на таких значениях обычный мультиметр уже не особо точен.

Если исходить из того что первая полоса наносится ближе к краю чем последняя, последовательность цветов как я её вижу,
на первом: зеленый, золотой, серебряный, зеленый коричневый
на втором: зеленый, золотой, серебряный, красный, синий.
Но все найденные мной в сети калькуляторы позволяют выбрать золотой и серебряный цвета только четвертым и пятым по счету, для второй и третьей полосок такие цвета не предусмотрены.
Подскажите плз, у меня что-то со зрением или существуют какие-то альтернативные схемы цветовой маркировки?



Последний раз редактировалось aen Вт май 14, 2019 02:14:00, всего редактировалось 1 раз.
Исправил. Нарушение Правил форума п. 2.6


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Опознание по цветовой маркировке.
СообщениеДобавлено: Вт май 14, 2019 09:36:28
Друг Кота
Аватар пользователя

Карма: 162
Рейтинг сообщений: 6939
Зарегистрирован: Пт фев 04, 2011 17:57:51
Сообщений: 14338
Откуда: Рыбинск
Рейтинг сообщения: 1
Медали: 1
Лучший человек Форума 2017 (1)
WoodCat писал(а):
на первом: зеленый, золотой, серебряный, зеленый коричневый
на втором: зеленый, золотой, серебряный, красный, синий.
Обе наоборот читаются, 0,15 Ом 5% и 0,62 Ома 5%. Пятая полоса, зеленая, обозначает материал резистивного слоя обычно.


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Опознание по цветовой маркировке.
СообщениеДобавлено: Чт июн 06, 2019 00:44:29
Открыл глаза

Зарегистрирован: Сб июл 09, 2016 04:06:20
Сообщений: 62
Рейтинг сообщения: 0
привет!помогите,пожалуйста,имеется кольцо серебряного цвета с черной полоской-какая марка феррита?
у меня есть золотистое с красной полоской -это же мп140?
спасибо!


Вернуться наверх

Распродажа паяльных станций ATTEN и аксессуаров!
Индукционная паяльная станция AT315D - 3 977 ₽, станция паяльная AT80D – 2177 ₽, станция паяльная AT936b – 1000 ₽!

Заходите в раздел акции и спецпредложения на сайте prist.ru, покупайте измерительные приборы, инструмент и паяльно-ремонтное оборудование по специальным ценам.
Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср июл 24, 2019 10:44:29
Друг Кота
Аватар пользователя

Карма: 79
Рейтинг сообщений: 1785
Зарегистрирован: Пт май 18, 2007 22:56:58
Сообщений: 20658
Рейтинг сообщения: 0
Первая полоса на резисторе (большом) - коричневая или красная? По идее (по схеме) должна быть красная, но мои глаза отказываются верить. Может выцвело? Ваще не пойму :cry: Мультиметр 0,1 ом не меряет.


Для сравнения четко видны цвета на мелких резисторах.

_________________
(Изображение)
_/\_


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср июл 24, 2019 10:56:41
Друг Кота
Аватар пользователя

Карма: 112
Рейтинг сообщений: 6367
Зарегистрирован: Ср янв 08, 2014 04:21:09
Сообщений: 19728
Откуда: Москва
Рейтинг сообщения: 0
Я бы сказал что красная. А какая нужна? И зачем нужна? :roll: Резистор не горелый...мультиметр мерит.

_________________
прежде чем искать неисправность прибора, проверь наличие напряжения в сети Изображение


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср июл 24, 2019 10:58:33
Друг Кота
Аватар пользователя

Карма: 79
Рейтинг сообщений: 1785
Зарегистрирован: Пт май 18, 2007 22:56:58
Сообщений: 20658
Рейтинг сообщения: 0
Это хорошо если красный.

Резистор не горелый.... только без вывода, под корень оторван. Вряд-ли получится у него жопку зачистить и припаять - это же не МЛТ... :dont_know:

_________________
(Изображение)
_/\_


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср июл 24, 2019 11:04:46
Друг Кота
Аватар пользователя

Карма: 112
Рейтинг сообщений: 6367
Зарегистрирован: Ср янв 08, 2014 04:21:09
Сообщений: 19728
Откуда: Москва
Рейтинг сообщения: 0
Цвета полос на каждом резисторе соответствуют степени дальтонизма каждого отдельного китайского робота который их делал! :)))

_________________
прежде чем искать неисправность прибора, проверь наличие напряжения в сети Изображение


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср июл 24, 2019 11:08:32
Собутыльник Кота
Аватар пользователя

Карма: 50
Рейтинг сообщений: 1311
Зарегистрирован: Ср янв 07, 2009 14:49:59
Сообщений: 2606
Рейтинг сообщения: 0
На 90% коричневая, на 10% фиолетовая. Но точно не красная. Чтобы проверить мультиметром, нужно пропустить через него ток и замерить падение напряжения.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср июл 24, 2019 11:13:32
Вымогатель припоя

Карма: 4
Рейтинг сообщений: 33
Зарегистрирован: Пт авг 31, 2018 21:53:52
Сообщений: 647
Откуда: ул. Островидова, общага напротив
Рейтинг сообщения: 0
Коричневый. 0R1. Фиолетовый 0R7 там как-то не по феншую.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср июл 24, 2019 11:23:06
Друг Кота
Аватар пользователя

Карма: 79
Рейтинг сообщений: 1785
Зарегистрирован: Пт май 18, 2007 22:56:58
Сообщений: 20658
Рейтинг сообщения: 0
резистор явно не родной стоит ябы схемой оринтировался, или шелкографией платы
Как ни странно, а родной. :)))
На схеме 0,22 ом, т.е. красный должен быть цвет. :dont_know:

musor писал(а):
проше померить на соотвентствующем приборе с зажимами келвина
Что за приборы?

_________________
(Изображение)
_/\_


Последний раз редактировалось Upgrader Ср июл 24, 2019 11:28:32, всего редактировалось 1 раз.

Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср июл 24, 2019 11:27:48
Друг Кота
Аватар пользователя

Карма: 70
Рейтинг сообщений: 2845
Зарегистрирован: Пн фев 09, 2009 22:19:49
Сообщений: 8983
Откуда: Старое захолустье восточнее Новой Москвы
Рейтинг сообщения: 0
На 100% коричневая. Только недавно абсолютно такой же тестировал на плате. 0.1 Ом.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср июл 24, 2019 11:28:33
Вымогатель припоя

Карма: 4
Рейтинг сообщений: 33
Зарегистрирован: Пт авг 31, 2018 21:53:52
Сообщений: 647
Откуда: ул. Островидова, общага напротив
Рейтинг сообщения: 0
такое и транзистортестер померит


Вернуться наверх

В сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср июл 24, 2019 11:33:14
Друг Кота
Аватар пользователя

Карма: 180
Рейтинг сообщений: 7506
Зарегистрирован: Чт апр 04, 2013 12:46:59
Сообщений: 17546
Откуда: Тюмень
Рейтинг сообщения: 0
Красный на таких резисторах очень быстро превращается в коричневый. У самого с пучок подобных, только "красный" там обозначает килоомы. Проверяется омметром. А глазом смотришь - коричневый :dont_know: Поэтому только измерение покажет :wink:

_________________
Общением на форуме подпитываю свою эгоистичную, склонную к самолюбованию сущность.


Последний раз редактировалось Slabovik Ср июл 24, 2019 11:33:46, всего редактировалось 1 раз.

Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср июл 24, 2019 11:33:34
Друг Кота
Аватар пользователя

Карма: 112
Рейтинг сообщений: 6367
Зарегистрирован: Ср янв 08, 2014 04:21:09
Сообщений: 19728
Откуда: Москва
Рейтинг сообщения: 0
Upgrader писал(а):
Что за приборы?

Например такой


_________________
прежде чем искать неисправность прибора, проверь наличие напряжения в сети Изображение


Вернуться наверх

В сети
 Заголовок сообщения: Re: Опознание радиоэлементов
СообщениеДобавлено: Ср июл 24, 2019 11:55:44
Друг Кота
Аватар пользователя

Карма: 108
Рейтинг сообщений: 6545
Зарегистрирован: Пт авг 14, 2015 14:25:02
Сообщений: 10977
Откуда: Одесса - мама
Рейтинг сообщения: 0
Первая полоса на резисторе (большом) - коричневая или красная? По идее (по схеме) должна быть красная, но мои глаза отказываются верить. Может выцвело?

А по-мне это самый, что ни на есть 0.1 Ом 2Вт. :) Если бы на схеме было 0.2 ома, то уже 0.22. А 0.22 Ома это: Кр-Кр-Серебристый-Зол.
В "негорщих" резюках краска обычно тоже не меняет цвет... если правильный резюк, а не китайская подделка.

А в аппарате могли сделать незначительные изменения компонентов "без внесения изменений в схему". :wink:

_________________
90% времени уходит на отыскание неисправности,остальное - ...ждать когда нагреется паяльник! :)


Вернуться наверх
