 Заголовок сообщения: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Сб май 16, 2015 07:06:42
Опытный кот
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 18]
Карма: 23
Рейтинг сообщений: 108
Зарегистрирован: Ср мар 26, 2014 21:50:55
Сообщений: 812
Откуда: RF ULN
Рейтинг сообщения: 5
Платки, матрицы и комплектующие в наличии:

Изображение Изображение Изображение Изображение

Платка часов: = 350руб. (при заказе двух и более плат - платка датчика давления в комплекте бонусом)
Платка датчика давления: = 50руб.
Платка радиодатчика: = 150руб. (2 варианта с разными контроллерами зарядки: зеленая - TP4056, красная - TP5000 - возможна зарядка LiFePO4 аккумуляторов)
Комплект из трех плат: = 500руб.

Матрицы KEM-5088-A* с квадратными 6мм сегментами (общий катод):
ASR: Super red 625-640nm 100mcd = 180р. (красные)
AA: Amber 605-615nm 30mcd = 200р. (янтарные)
AB: Blue 465-475nm 145mcd = 250р. (синие)
APG: Pure Green 515-525nm 200mcd = 250р. (зеленые)
AW: White 6000-7500k 180mcd = 300р. (белые)

Корпус из прозрачного 3мм акрила = 450руб.
Осталось несколько корпусов с цветным передом (красный, оранжевый) = 550руб.
Изображение Изображение

Корпус часов под из из Алюкобонда смотрим тут

Комплект мелких smd компонентов 1206 (только резисторы и конденсаторы) = 40руб. (без электролитов и фоторезистора)
Полный комплект с красными квадратными сегментами и собранным датчиком давления (в комплекте прошитые AVRки и 2шт. DS18B20 и все детальки, которые запаиваются на плату часов) = 1990р.
Полный комплект для сборки радиодатчика на TP4056 (плата+детальки) = 550руб.
Полный комплект для сборки радиодатчика на TP5000 (плата+детальки) = 630руб.
Распечатка корпуса на 3D-принтере под радиодатчик = под заказ

Пересылка Почтой России: от 150руб. и выше (зависит от веса и типа отправления).
Оплата на карту Сбербанка

Если нужна собранная и отлаженная - пишите в личку, договоримся...
Есть несколько спаянных плат старых ревизий (собирались для тестирования партий компонентов и разводки печатной платы)

Схемы и прошивки на конструкцию смотрим тут

Успейте заказать и сделать подарок близким:

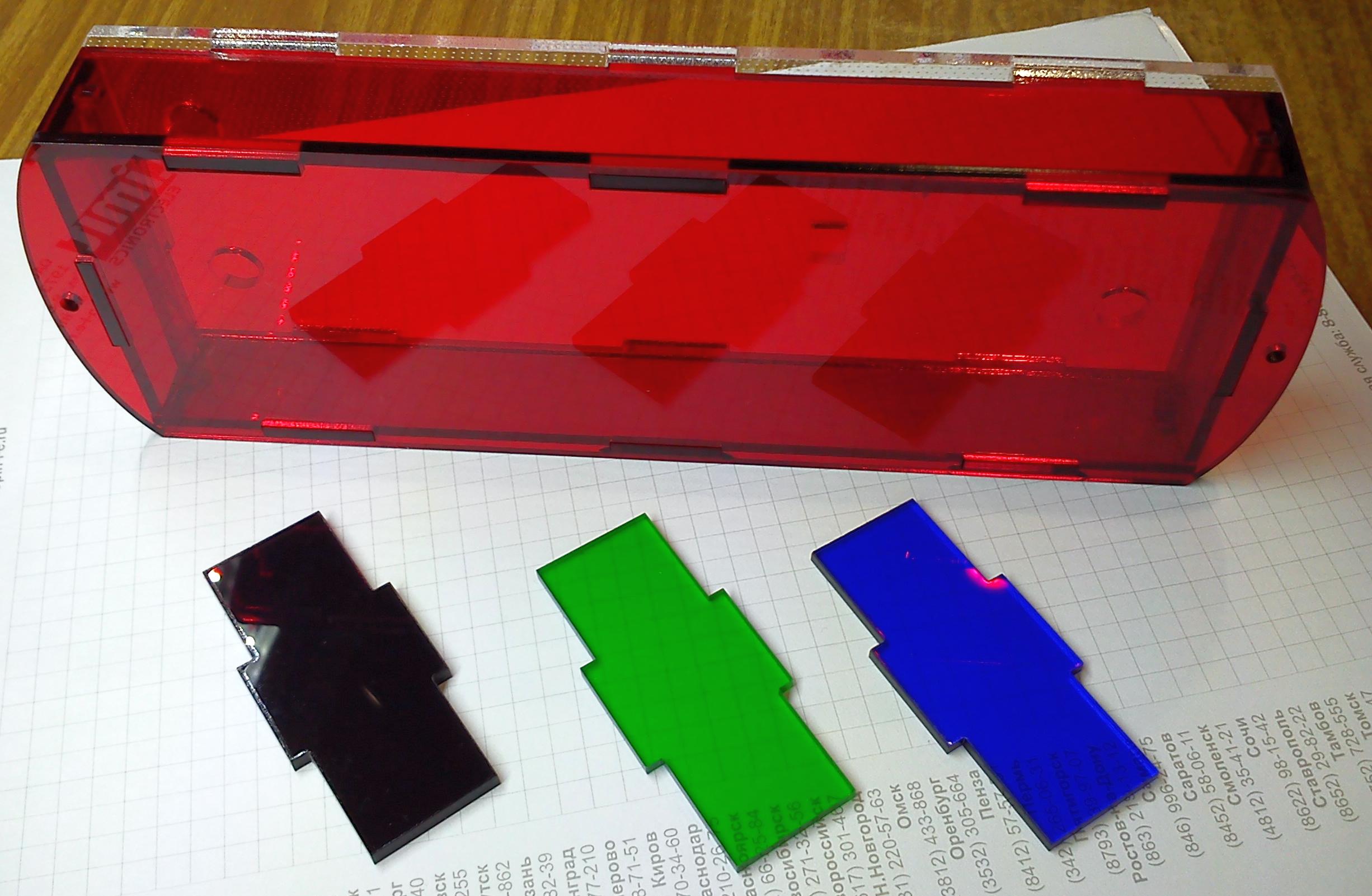

Есть несколько корпусов из цветного 3 мм акрила (только зад не цветной) = только в комплекте с полным набором
Доступны цвета: красный, синий, зеленый, черный
Изображение Изображение Изображение

Также еще есть другие платки:
Все запросы и предложения пишем в личку.

_________________
Все для сборки часов на 60мм светодиодных матрицах (платки, матрицы и др. комплектующие)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Вт май 19, 2015 09:46:17
Встал на лапы
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 4]
Карма: 17
Рейтинг сообщений: 13
Зарегистрирован: Вт янв 15, 2013 19:35:31
Сообщений: 142
Откуда: Матушка Сибирь
Рейтинг сообщения: 0
Посылочку получил. Упаковано и дошло просто отлично. Большое СПАСИБО!!! :beer:

_________________
Взрослый от ребёнка отличается только ценой игрушек


Вернуться наверх

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

Не в сети
 Заголовок сообщения: Re: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Ср май 20, 2015 12:57:00
Вымогатель припоя
Аватар пользователя
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Карма: 5
Рейтинг сообщений: 16
Зарегистрирован: Пн авг 27, 2012 10:38:20
Сообщений: 536
Откуда: Москва
Рейтинг сообщения: 0
Платы получил, качество хорошее.

Однако есть вопрос, где скачать прошивки кроме дропбокса?


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $88 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay
Не в сети
 Заголовок сообщения: Re: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Ср июн 03, 2015 05:59:44
Опытный кот
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 18]
Карма: 23
Рейтинг сообщений: 108
Зарегистрирован: Ср мар 26, 2014 21:50:55
Сообщений: 812
Откуда: RF ULN
Рейтинг сообщения: 1
TheTERMINATOR писал(а):
Однако есть вопрос, где скачать прошивки кроме дропбокса?
Попробуйте тут скачать


Вернуться наверх

CoolGaN - на предельной скорости коммутации!

Решения на галлий-нитриде (GaN) обладают фундаментальными преимуществами перед кремнием. В частности, имея более высокую критическую напряжённость электрического поля, в сравнении с традиционными кремниевыми транзисторами, транзисторы на основе галлий-нитрида обладают выдающимися динамическими характеристиками, что позволяет коммутировать их на высоких частотах. Семейство CoolGaN™ – это именно то, что необходимо, чтобы поднять ваши устройства на принципиально новый уровень. Мы собрали все самые интересные материалы по данной теме на одной странице.

Читать статьи>>
Не в сети
 Заголовок сообщения: Re: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Пн июн 08, 2015 06:05:14
Потрогал лапой паяльник
Аватар пользователя
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Зарегистрирован: Пн авг 25, 2008 10:24:51
Сообщений: 313
Откуда: Россия, Магадан
Рейтинг сообщения: 0
Спасибо получил платки очень быстро, качество супер. :))


Вернуться наверх

Видео вебинара «Как создать BLE-устройство на базе новейшего беспроводного микроконтроллера STM32WB55»

27 ноября 2019 года компания КОМПЭЛ провела вебинар, посвященный мультипротокольному беспроводному микроконтроллеру STM32WB55, который позволяет создавать устройства на базе стандартов BLE 5.0; BLE Mesh; 802.15.4/ZigBee и Thread. Мы сделали подборку материалов по этой теме. Вы можете посмотреть видеозапись, ознакомиться с презентациями и ответами на вопросы.

Смотреть видео>>
Не в сети
 Заголовок сообщения: Re: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Чт июн 18, 2015 06:07:32
Опытный кот
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 18]
Карма: 23
Рейтинг сообщений: 108
Зарегистрирован: Ср мар 26, 2014 21:50:55
Сообщений: 812
Откуда: RF ULN
Рейтинг сообщения: 0
Желтые платки кончились. Осталась одна полностью спаянная без индикаторов и одна частично спаянная - спаян DC-DC и проверен

В связи с многочисленными просьбами от желающих собрать на матрицах с ОА - появились красные платки:
Изображение Изображение Изображение
Основное отличие от желтой платы - возможность установки матриц с ОА - вместо ULN2803 ставится TD62783 и замыкаются 3 перемычки "CC-CA" (у двух из трех надо перерезать CC - сделано чтобы по умолчанию работало с ОК)
Изображение - перемычки CA замкнуты и установлена TD62783
Прошивки для вариантов OK и OA с поддержкой DS3231 можно скачать тут (пока что без поддержки датчика давления) - это модифицированная прошивка uk8amk (15 поздравлялок и поддержка звукового модуля)


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Пт июн 19, 2015 22:16:20
Грызет канифоль
Рейтинг продавца:
[Всего оценок: 1]
Карма: 11
Рейтинг сообщений: 26
Зарегистрирован: Вт янв 18, 2011 19:32:48
Сообщений: 279
Откуда: Мск
Рейтинг сообщения: 0
возможно сделать толщину цифр в 1 точку, а не как сейчас- в правой части цифр толщина вертик. линии 2 точки ?
драйвер будет работать только с диодами, имеющие пр. напряж. 2,1...2,5В или 4,8...6В тоже?
20pin возможно применить?


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Вс июл 19, 2015 19:04:42
Опытный кот
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 18]
Карма: 23
Рейтинг сообщений: 108
Зарегистрирован: Ср мар 26, 2014 21:50:55
Сообщений: 812
Откуда: RF ULN
Рейтинг сообщения: 0
salang писал(а):
возможно сделать толщину цифр в 1 точку, а не как сейчас- в правой части цифр толщина вертик. линии 2 точки?
Можно, в прошивке несколько вариантов шрифтов для цифр, в том числе тоненький. Какой нравится такой и выбирайте.
salang писал(а):
драйвер будет работать только с диодами, имеющие пр. напряж. 2,1...2,5В или 4,8...6В тоже? 20pin возможно применить?
Плата сделана под 16pin матрицы с стандартной разводкой, и прямым напряжением на светодиодах 1,9-3,8В (2,8-3,8 для синего и белого свечения)


Вернуться наверх

Распродажа паяльных станций ATTEN и аксессуаров!
Индукционная паяльная станция AT315D - 3 977 ₽, станция паяльная AT80D – 2177 ₽, станция паяльная AT936b – 1000 ₽!

Заходите в раздел акции и спецпредложения на сайте prist.ru, покупайте измерительные приборы, инструмент и паяльно-ремонтное оборудование по специальным ценам.
Не в сети
 Заголовок сообщения: Re: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Пн июл 27, 2015 06:04:17
Опытный кот
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 18]
Карма: 23
Рейтинг сообщений: 108
Зарегистрирован: Ср мар 26, 2014 21:50:55
Сообщений: 812
Откуда: RF ULN
Рейтинг сообщения: 0
Обновление:
В продаже только красные платки для сборки часов по 350 руб. и плат датчика давления с преобразователем уровней по 50 руб.:
Изображение Изображение (для примера лежит синяя плата стандартного датчика)
Возможна комплектация плат матрицами и другими компонентами на Ваш выбор. В наличии есть матрицы с круглыми сегментами красного (ОК 120руб.) и желтого (ОА 150руб.) свечения.
Прошивки:
Оплата на карту Сбербанка. Пересылка Почтой России 1 классом от 150руб.

Все предложения пишем в личку.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Пн июл 27, 2015 22:38:07
Первый раз сказал Мяу!
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Зарегистрирован: Пн окт 17, 2011 17:46:10
Сообщений: 35
Рейтинг сообщения: 0
Вложение:
желтая 5820_новый размер.jpg [170.64 KiB]
Скачиваний: 1839
Вложение:
желтая 5820_новый размер.jpg [170.64 KiB]
Скачиваний: 1839

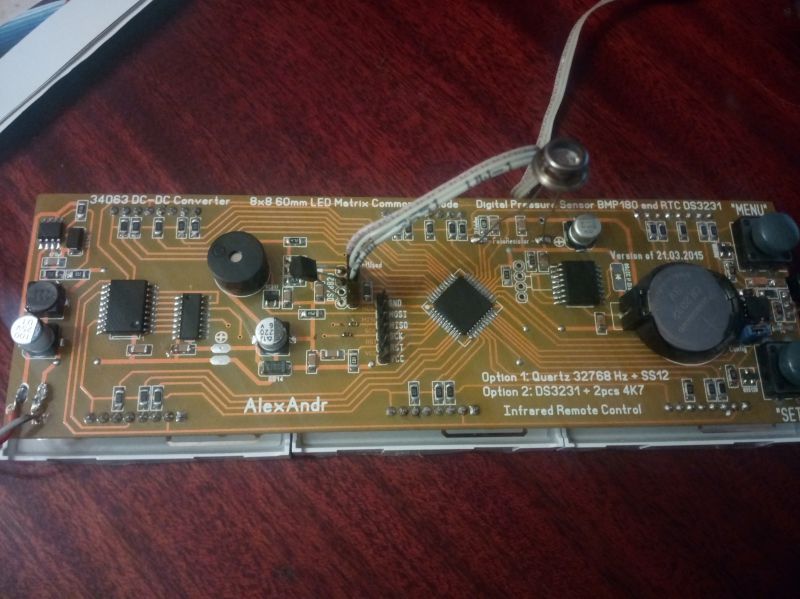

Вот тоже собрал на красной и жёлтой,слегка доработал на жёлтой разьём для подключения датчика температуры теперь они одинаковые с красной платой.


Вложения:
красная 5822_новый размер.jpg [226.52 KiB]
Скачиваний: 1756

_________________
С Уважением , Игорь.
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Вт июл 28, 2015 03:26:39
Первый раз сказал Мяу!
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Зарегистрирован: Ср дек 04, 2013 03:35:21
Сообщений: 32
Откуда: Москва
Рейтинг сообщения: 0
Что входит в комплект?
Например, принципиальная схема здесь не выложена, значит она засекречена? :)

Еще вопрос, навеян вот этим:
alcxa писал(а):
Прошивки для вариантов OK и OA с поддержкой DS3231 (пока что без поддержки датчика давления)

Меня интересует вариант с индикаторами желтого цвета, индикаторы предпочел бы заказать у вас же, чтоб не искать самому. Значит они видимо будут ОА. Не очень понял, при использовании таких индикаторов есть какие-то ограничения в возможности подключения периферии?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Пт авг 07, 2015 06:46:32
Опытный кот
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 18]
Карма: 23
Рейтинг сообщений: 108
Зарегистрирован: Ср мар 26, 2014 21:50:55
Сообщений: 812
Откуда: RF ULN
Рейтинг сообщения: 0
WoodCat писал(а):
Что входит в комплект?
Пока что комплектация Вам не навязывается - сами выбираете что Вам нужно.
WoodCat писал(а):
Например, принципиальная схема здесь не выложена, значит она засекречена?
Не засекречена, обсуждение конструкции этих простых часиков в этой статье

Обновление:

При заказе двух плат часов - в подарок одна плата датчика давления.
Данное предложение ограничено количеством плат часов (в августе будет новая версия платы).


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Вс авг 09, 2015 12:47:04
Родился
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Зарегистрирован: Вс авг 09, 2015 12:34:01
Сообщений: 1
Рейтинг сообщения: 0
Собственно пара вопросов,
1. Есть ли регулятор яркости, по времени или от на фото резисторе? т.е чтоб в 21,00 переходили в мин.яркость, а утром в 7,00 в макс?
2. подойдет ли такая матрица [urlhttp://www.platan.ru/cgi-bin/qwery.pl/id=22956]Вот[/url]
3. Что есть сейчас в наличии?
хотелось бы .
1. саму плату и МК с прошивкой.
2. датчик давления
остальное в принципе не проблема купить и спаять.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Сб авг 22, 2015 06:55:53
Опытный кот
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 18]
Карма: 23
Рейтинг сообщений: 108
Зарегистрирован: Ср мар 26, 2014 21:50:55
Сообщений: 812
Откуда: RF ULN
Рейтинг сообщения: 0
luxeonsl писал(а):
1. Есть ли регулятор яркости, по времени или от на фото резисторе? т.е чтоб в 21,00 переходили в мин.яркость, а утром в 7,00 в макс?
2. подойдет ли такая матрица [urlhttp://www.platan.ru/cgi-bin/qwery.pl/id=22956]Вот[/url]
3. Что есть сейчас в наличии?
1. Зависит от прошивки, если установлен фоторезистор то по нему, если нет то по устанавливаемому времени (в прошивках uk8amk можно отключать в меню фоторезистор)
2. Чуть выше была схема распиновки матриц - сравнивайте с Вашей, Если общий анод или общий катод ставить соответственно ULN2803 или TD62783
3. Пока есть почти все в наличии (кроме корпуса)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Пн сен 07, 2015 17:53:37
Открыл глаза
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Карма: 1
Рейтинг сообщений: 4
Зарегистрирован: Пн май 19, 2008 21:14:12
Сообщений: 41
Откуда: Рига
Рейтинг сообщения: 0
Собрал данный девайс (желтая платка). Точнее дособирал. Половина деталей уже было припаяна. Устройство запустилось сразу без особой наладке. Единственное перерезал 2 проводника на SCK и MISO.
Что то процессор с ними не программируется. Ну и с прошивками на ДУ запутался. Хорошо бы это в одном месте лежало или на первой странице форума. А так получил массу удовольствия при сборке и наладке. Обязательно поставлю датчик давления (пока не пришел) и говорилку. Ну и еще самое главное - корпус.



Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Сб сен 12, 2015 07:06:04
Первый раз сказал Мяу!
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Зарегистрирован: Сб мар 31, 2012 16:45:36
Сообщений: 21
Рейтинг сообщения: 0
Получил посылку. спасибо, упаковано все на совесть, платы отличного качества. Еще раз спасибо.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Сб сен 12, 2015 16:04:17
Родился
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Зарегистрирован: Сб окт 19, 2013 16:43:04
Сообщений: 15
Откуда: Таганрог
Рейтинг сообщения: 0
Получил посылку с платами, ндикаторами и мегами, отличная упаковка и качество плат, Спасибо огромное, буду паять.... :solder:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Сб сен 19, 2015 07:49:20
Первый раз сказал Мяу!
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Зарегистрирован: Сб мар 31, 2012 16:45:36
Сообщений: 21
Рейтинг сообщения: 0
Вот фото платы часиков от alcxa.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Чт сен 24, 2015 06:12:55
Опытный кот
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 18]
Карма: 23
Рейтинг сообщений: 108
Зарегистрирован: Ср мар 26, 2014 21:50:55
Сообщений: 812
Откуда: RF ULN
Рейтинг сообщения: 1

Обновление:


Все также в наличии красные платки по цене 350р. и платки датчика давления с преобразователем уровней по 50р. и осталось несколько красных матриц ОК по 150р.
Про заказе больше одной платы часов - в подарок к каждой плате - голая платка датчика давления
Возможна комплектация различными компонентами на Ваш выбор.
Отправка почтой России 1 классом от 200руб.

Прошивки для ATMEL:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Печатные платы для сборки часов на светодиодных матрицах
СообщениеДобавлено: Чт сен 24, 2015 07:38:58
Нашел транзистор. Понюхал.
Аватар пользователя
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Карма: 5
Рейтинг сообщений: 15
Зарегистрирован: Вс дек 26, 2010 23:08:53
Сообщений: 191
Откуда: Москва, Зеленоград
Рейтинг сообщения: 0
alcxa писал(а):
Отправка почтой России 1 классом от 200руб.

А можете расшифровать Ваше местонахождение, а то RF-ULN как-то не понятно, я думаю не только мне...


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 462 ]  1, , , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: Oxford, tele13 и гости: 9


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:
cron


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
