УКВ приемник на одной микросхеме (К174ХА42)

Автор:
Опубликовано 09.11.2005

Ой граждане, только не надо ничем в меня бросать. Я знаю, что схема эта заезжена до дыр и все же по своей простоте сравниться может мало с чем. Итак, микросхема К174ХА42.

Основные параметры следующие:

Номинальное напряжения питания, В - 4,5
Потребляемый ток, мА, не более - 8
Частота входного ВЧ сигнала, МГц - 1,5...150
Чувствительность, мкВ - 6
Выходное напряжение ЗЧ, мВ - 100
Коэффициент нелинейных искажений, %, не более - 0,5
Отношение сигнал/шум, дБ, не менее - 50

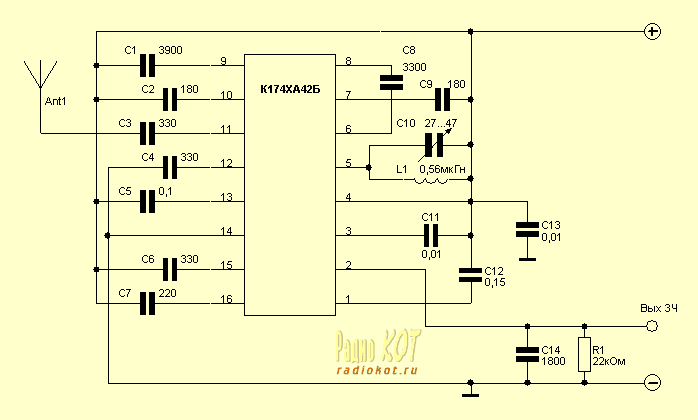

Схема вот:

Микросхема, кстати, оснащена системой бесшумной настройки. В общем, я не буду долго распространяться на тему достоинств это схемы. Факт остается фактом - вы это собираете и получаете УКВ приемник в рабочем состоянии, без надобности какой либо настройки. Ура товарищи.

А сейчас будет традиционная табличка с компонентами.

Удачи.
