Бриджампы. Часть первая, одноканальная.

Автор:
Опубликовано 19.02.2006

Прикольное название получилось - самому понравилось - надо будет подать патентную заявку.
Расшифровываю - будем говорить о простых интегральных усилителях мощности с более или менее приличной выходной мощностью и минимумом навесных компонентов. Речь пойдет о 1-, 2- и 4-х канальных усилителях класса AB.
В первой части, как следует из названия, посмотрим на 1-канальные.

Начнем с TDA7256, производимой SGS-THOMSON
Это - мостовой усилитель мощности класса АВ. Имеет защиту от короткого замыкания на выходе, замыкания выхода на землю, замыкания выхода на напряжение питания; дифференциальный вход, режимы Mute и Stand By. Может работать на нагрузку сопротивлением 4 либо 2 Ома.

Основные характеристики следующие:

Напряжение питания, В8...18(тип. 14,4)
Потребляемый ток отсутствие сигнала, мА80
Входное сопротивление, кОм50
Максимальная выходная мощность(КГ=10%), Вт:
Rнагр=4 Ом22
Rнагр=2 Ом30
Номинальная выходная мощность(КГ=0.5%), Вт:
Rнагр=4 Ом18
Rнагр=2 Ом25

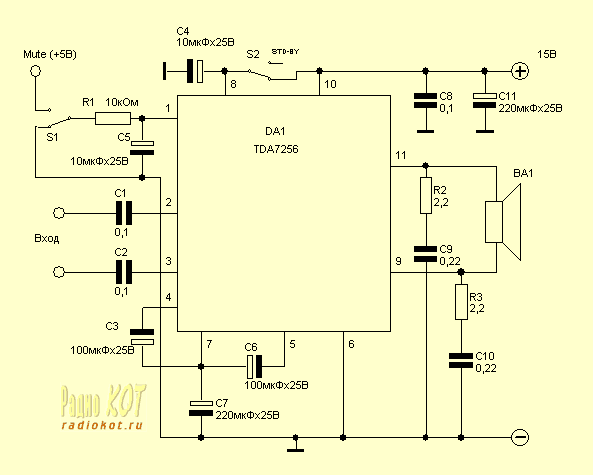

Схема включения:


Схема усилителя

Микросхема выполнена в корпусе Multiwatt 11, на радиатор крепится замечательно, особенно учитывая то, что фланец электрически соединен с общим проводом и, таким образом на один радиатор можно вешать кучу микросхем сразу, не парясь о прокладках и прочей ерунде.

Следующая микросхема - той же самой конторы - называется она TDA2050. Это также мостовой усилитель класса АВ, однако, более навороченный в плане выходной мощности и в то же время в более простом корпусе, а значит и печатная плата для него будет более простой. Микросхема так же снабжена защитой от короткого замыкания на выходе, термальной защитой.

Основные характеристики следующие:

Напряжение питания, В+/-4.5...25(тип.+/-22)
Потребляемый ток отсутствие сигнала, мА50
Входное сопротивление, кОм500
Максимальная выходная мощность(КГ=10%), Вт:35
Номинальная выходная мощность(КГ=0.5%), Вт:28
Диапазон воспроизводимых частот, Гц20...80000

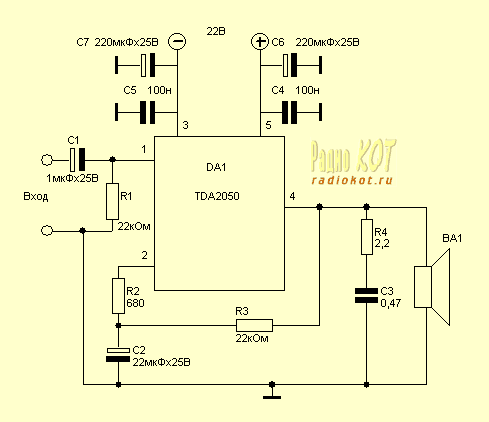

Схема включения:

Схема усилителя

Микросхема выполнена в корпусе Pentawatt V и не доставляет никаких хлопот при креплении её на радиатор. На мой взгляд - очень удачная микросхема для применения её в домашних условиях. По заверениям производителя коэффициент гармоник при выходной мощности 24 Ватт составляет всего 0,03%, а это очень даже неплохо. К тому же, её таки можно заставить работать при однополярном питании, но об этом как-нибудь в следующий раз.
