Да, конечно. Перепутать невозможно: два начала обмоток с одной стороны кольца, два конца - с другой. Завтра перекину в порядке эксперимента, а потом заменю конденсатор 220 мкФ. Ещё нашёл кольцо с платы подобного преобразователя, намотаю на нём.
Фазировка обмоток была верная, в противном случае преобразователь не работает совсем. Заменил в преобразователе последовательно конденсатор С9, диод VD2, микросхему DA2, увеличил ёмкость С13 до 1 мкФ. Микросхему поставил другой фирмы. Картина не изменилась. Намотал трансформатор на другом кольце с индуктивностью обмоток около 170 мкГн, теперь преобразователь запускается стабильно, ток регулируется, одна беда - микросхема при токе зарядки 50 мА нагревается примерно до 70 градусов. Ток потребляемый от источника 5 Вольт при токе зарядки 60 мА составляет 0,25-0,30 А, это нормально? На дисплее цифры сотых Вольт и единиц мА мерцают в ходе зарядки - так и должно быть?
Инженеры КОМПЭЛ провели сравнительное тестирование аккумуляторов EVE и Samsung популярного для бытовых и индустриальных применений типоразмера 18650.
Для теста были выбраны аккумуляторы литий-никельмарганцевой системы: по два образца одного наименования каждого производителя – и протестированы на двух значениях тока разряда: 0,5 А и 2,5 А. Испытания проводились в нормальных условиях на электронной нагрузке EBD-USB от ZKEtech, а зарядка осуществлялась от лабораторного источника питания в режиме CC+CV в соответствии с рекомендациями в даташите на определенную модель.
Компания EVE выпустила новый аккумулятор серии PLM, сочетающий в себе высокую безопасность, длительный срок службы, широкий температурный диапазон и высокую токоотдачу даже при отрицательной температуре.
Эти аккумуляторы поддерживают заряд при температуре от -40/-20°С (сниженным значением тока), безопасны (не воспламеняются и не взрываются) при механическом повреждении (протыкание и сдавливание), устойчивы к вибрации. Они могут применяться как для автотранспорта (трекеры, маячки, сигнализация), так и для промышленных устройств мониторинга, IoT-устройств.
Нагрев микросхемы MC34063 устранил, убрав конденсатор С11. При этом уменьшился период следования импульсов запуска с вывода 7 DA1.B на вход 5 компаратора MC34063. Преобразователь теперь включается чаще и пачки, генерируемых MC34063 импульсов чуть длиннее. Небольшой нагрев микросхемы появляется при токе зарядки более 60 мА. Повторно подключал С11, корпус MC34063 обжигает палец уже при токе 50 мА. Период следования импульсов запуска заметно увеличивается при фиксированном токе зарядки. В итоге С11 подключил к левому по схеме выводу R22 на GND. Приклеил к корпусу микросхемы небольшой радиатор из комплекта для видеокарты, закрепил дополнительно с боков термоклеем. Теперь нагрев не проявляется вовсе. Всем удачи!
Это неправильно. Какова частота генерации MC34063 при подключенном С11? Емкость С8 проверили?
vdavid писал(а):
При этом уменьшился период следования импульсов запуска с вывода 7 DA1.B на вход 5 компаратора MC34063
На самом деле там должны быть не импульсы, а изменение напряжения для плавной регулировки тока. При отсутствии С11 могут и будут импульсы. Фактически роль импульсного регулятора взял на себя МК.
Картина следующая. MC34063 выдаёт импульсы не непрерывно, а пачками. Частота заполнения - в пределах даташита, около 30 кГц. Ёмкость С8 - 470 пФ, пробовал ставить 1200 пФ - частота заполнения понизилась, общая картина не изменилась. Отключение С11 влияет на период следования пачек. Пачки по времени совпадают с импульсами на выходе 7 DA1. Хотя, импульсами их назвать не совсем верно, точнее - периодические уменьшения выходного напряжения от 4-5 Вольт до близкого к 0 в виде искажённых полупериодов синусоиды. Вчера попробовал заряжать Cameleon 250 mAh. Предварительно разрядил в режиме Discharge. Разряд прошёл нормально. Включил на зарядку током 60 мА, она завершилась преждевременно при напряжении около 9,5 В. По графику наблюдались уменьшения тока зарядки до 45 мА, видимо поэтому обнаружен ложный максимум. Явно у меня регулировка тока работает неправильно, хотя средний ток через аккумулятор поддерживается верно, но поскольку импульсы идут пачками, получается перегрузка микросхемы. Осталось понять почему такое происходит. Обратил внимание, что вместо букв мА, моргает точка и цифра, типа десятых. Перепрошил flash и eeprom, сегодня буду калибровать. P.S. Но сначала проверю номинал C11, возможно он был не 0.1. И ещё появилось подозрение относительно стабилитрона D1.
Пачки по времени совпадают с импульсами на выходе 7 DA1
Не должно быть никаких импульсов. В режиме заряда на 7-м выводе должно быть постоянное напряжение около 1.25В. Если это не так - попробуйте подключить параллельно R12 конденсатор 0.1мкФ. C11 тогда уберите или замените на что-то порядка 1нФ.
Polf писал(а):
Частота заполнения - в пределах даташита, около 30 кГц
Спасибо за помощь, обязательно попробую. Проверил стабилитрон - он правильный, на 13 Вольт. Конденсатор C11 тоже в норме. Пока мыслей нет, может контроллер 88РА китайский барахлит. Пока переставлял компоненты, что-то коротнул, наверное, не могу откалибровать по току, слишком маленький ток зарядки стал. Отложил пока в сторону, попозже снова возьмусь.
Благодаря Китайцам ушел от этого кошмара с Кронами и подобных АКБ на 9 вольт. Все свои девайсы (более десятка штук) перевел на Li-Ion. Кроны и АКБ удалил в ведро! Дышать веселее стало. Всё легко помещается в отсек для Крон.
Для питания этого девайса накручено 14,5 вольт.
здесь девять вольт.
Заряжаю все девайсы, в том числе все мультиметры и т.д. - как сотовый телефон.
Вот если бы не дополнительный переключатель, который еще и не забыть бы выключить - было бы совсем замечательно. Плюс защиту от переразряда хорошо бы добавить. Впрочем, сейчас полно плат на TP4056 уже с защитой. По размерам практически такие же. А банггудовская крона, да, хороша. Если прибор не возражает против питания в диапазоне от 8.4 до 6В.
1.Вот если бы не дополнительный переключатель, который еще и не забыть бы выключить - было бы совсем замечательно. 2. Плюс защиту от переразряда хорошо бы добавить

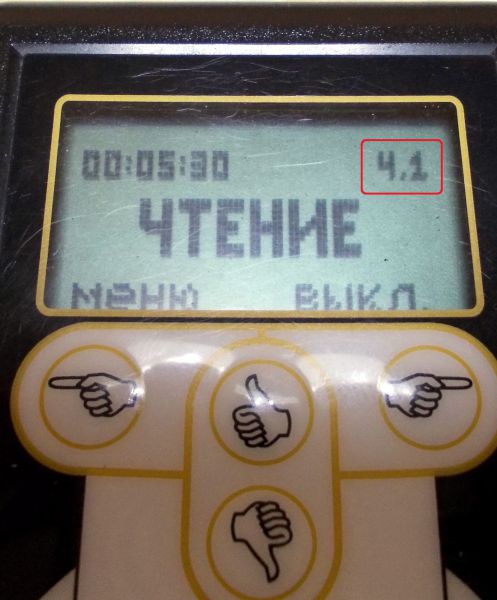

1. Это не дополнительный переключатель, это выключатель питания девайса, а забыть так же можно выключить и телевизор и т.д. 2. Я ставлю АКБ от сотовых телефонов и т.д. в них во всех уже есть защита от переразряда. Да и в некоторых моих девайсах есть индикация напряжения АКБ.
Вот пример:
Другое дело конечно не защищенные АКБ, к примеру типа 18650 и т.п., но это уже другая тема.
Не должно быть никаких импульсов. В режиме заряда на 7-м выводе должно быть постоянное напряжение около 1.25В. Если это не так - попробуйте подключить параллельно R12 конденсатор 0.1мкФ. C11 тогда уберите или замените на что-то порядка 1нФ.
Приветствую всех. Нашёл таки первопричину своих проблем: бракованный китайский чип-резистор с маркировкой 1R0, который стоял в позиции R1. Не знаю какого номинала он был изначально, но после того, как уменьшился ток заряда, стал искать причину этого, менял транзисторы VT3, VT4, а заодно и микросхему DA1. Всё зря, но прозванивая входную цепь, обнаружил, что этот резистор имеет сопротивление около 18 Ом. После замены ток заряда нормализовался, но на выходе 7 микросхемы были импульсы. Воспользовался советом уважаемого автора: поставил параллельно R12 конденсатор 0.1 мкФ, а вместо С11 - 1 нФ. Всё заработало как надо. Спасибо за помощь!
Заголовок сообщения: Re: "Умная" зарядка NiMH аккумуляторов формата 6F22 ("крона"
Добавлено: Чт сен 01, 2016 12:03:06
Первый раз сказал Мяу!
Зарегистрирован: Чт сен 01, 2016 10:54:55 Сообщений: 39 Откуда: Саратов
Рейтинг сообщения:0
vdavid
Подскажите, пожалуйста. Вопрос по поводу резистора R27. На схемах (на сайте и в архиве) он у Вас подключен к общей шине. А на печатной плате к точке соединения R10, R22, R23, VT2. Какой более правильный вариант?
Большое спасибо автору за схему и подробное описание работы данного ЗУ. Уточните, какой лучше МК ATMEGA88 использовать: ATMEGA88P-20AU, ATMEGA88PA-AU, ... . С уважением, Виктор.
