Начать новую тему Ответить на тему  [ Сообщений: 1325 ]    , , 3, , , ...
Автор Сообщение
Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Ср июн 22, 2011 20:56:03
Мудрый кот
Аватар пользователя

Карма: 28
Рейтинг сообщений: 615
Зарегистрирован: Вт янв 22, 2008 14:45:18
Сообщений: 1745
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Alexey_Sh писал(а):
Вариант часов SUNny_Clock для DIP корпуса и односторонней ПП

Теперь фотки в корпусе от Андрея Дякина:


Вложения:
SCwork.gif [150.97 KiB]
Скачиваний: 12052
SC12_side.gif [141.73 KiB]
Скачиваний: 11985
SC12_front.gif [140.26 KiB]
Скачиваний: 12052


Последний раз редактировалось Alexey_Sh Ср июн 22, 2011 23:30:00, всего редактировалось 1 раз.
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Ср июн 22, 2011 20:59:54
Опытный кот

Зарегистрирован: Вс май 02, 2010 11:08:47
Сообщений: 731
Откуда: Los Angeles
Рейтинг сообщения: 0
КУльно)) :beer:


Вернуться наверх

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Чт июн 23, 2011 21:16:38
Мудрый кот
Аватар пользователя

Карма: 28
Рейтинг сообщений: 615
Зарегистрирован: Вт янв 22, 2008 14:45:18
Сообщений: 1745
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Второй вариант "домика":


Вложения:
SC14_side_2.gif [171 KiB]
Скачиваний: 9373
SC14_side_1.gif [157.83 KiB]
Скачиваний: 9156
SC14_front.gif [140.54 KiB]
Скачиваний: 8739
Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Шестое юбилейное мероприятие в процессе
Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Чт июл 14, 2011 20:39:10
Родился
Аватар пользователя

Зарегистрирован: Пт ноя 19, 2010 03:16:17
Сообщений: 13
Откуда: Киев
Рейтинг сообщения: 0
Привет уважаемые Коты!

Собрал схему часиков на ИН-12 "Sunny Clock 2", все отлично работает, и завелось почти сразу (были сопли на плате).
Спасибо за отличную схему!!! :)
Теперь хочется убрать мерцание даты в конце каждой минуты. Исходники с BASCOM для "Sunny Clock 1".
Можете поделиться исходниками для "Sunny Clock 2" ?

P.S. Фотки пока не выкладываю, так как часы еще на макетной плате :)


Вернуться наверх

Высокая надежность SiC! Как они этого добились?

За несколько лет кропотливых исследований и совершенствования технологии компания Infineon смогла довести показатели надежности и стабильности параметров высоковольтных и быстродействующих карбид-кремниевых транзисторов линейки CoolSiC практически до уровня их кремниевых собратьев.

Читать статью>>
Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Чт июл 14, 2011 23:24:39
Мудрый кот
Аватар пользователя

Карма: 28
Рейтинг сообщений: 615
Зарегистрирован: Вт янв 22, 2008 14:45:18
Сообщений: 1745
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Исходник SC-2


Вложения:
Sunny_clock_12.zip [7.36 KiB]
Скачиваний: 1385
Вернуться наверх

Использование экосистемы STMicroelectronics: подключение датчиков к STM32G4

В статье описаны основные составляющие экосистемы STMicroelectronics для работы с микроконтроллерами STM32, а также приведен пример ее практического применения: создание проекта на базе STM32G4 с подключением датчиков и использованием отладочной платы NUCLEO-G474RE и платы расширения X-NUCLEO-IKS01A2.

Читать статью>>
Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Пт июл 15, 2011 20:01:28
Родился
Аватар пользователя

Зарегистрирован: Пт ноя 19, 2010 03:16:17
Сообщений: 13
Откуда: Киев
Рейтинг сообщения: 0
Спасибо огромное Алексей!

Сегодня начну ковырять код.


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Пт июл 15, 2011 23:32:54
Родился

Зарегистрирован: Пт июл 15, 2011 23:01:59
Сообщений: 3
Рейтинг сообщения: 0
Здравствуйте, Уважаемые..

Никогда раньше не имел дела с электроникой..
Случайно нашел картинку лампочки ИН и очень уж захотелось сделать часы на таком чудо-приборе..
Прочитал 350 страниц тутошнего форума про лампы, и даже начал понимать про что идет разговор ))

Сильная просьба к Инженеру Alexey_Sh:

Не могли бы Вы сложить действующую плату (схему, разводку..), прошивку, список элементов которые нужно купить (если есть) и краткое пособие (если не трудно), в один архив сюда или на почту.. А то как-то непонятно- на фото схема одна, на шаблонах другая..
Очень прошу..

В любом случае Сильно Вам Благодарен..


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Сб июл 16, 2011 00:10:30
Мудрый кот
Аватар пользователя

Карма: 28
Рейтинг сообщений: 615
Зарегистрирован: Вт янв 22, 2008 14:45:18
Сообщений: 1745
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
calafan писал(а):
Не могли бы Вы сложить действующую плату (схему, разводку..), прошивку, список элементов которые нужно купить (если есть) и краткое пособие (если не трудно), в один архив сюда или на почту.. А то как-то непонятно- на фото схема одна, на шаблонах другая..

А это потому, что схемы две: на ин-14 и на ин-12. Часы на ин-14 описаны в статье http://radiokot.ru/circuit/digital/home/49/ . Плату под эту схему, доступную для повторения, выкладывал ewrey в этой ветке.

Пост от "Сб мар 19, 2011 02:08:40" в этой теме содержит вариант часов на ин-12. Там почти всё есть (в файлах в прицепе). Нет перечня, но на схеме всё что нужно подписано. Элементов немного. Внешние кнопки и разъём питания - на Ваш вкус. Резисторы и конденсаторы SMD размерностью 1206.

Разводки в lay у меня нет, я развожу в OrCAD. Однако на 1-й странице есть файл CS12.lay :это изображение разводки (конвертированной из OrCAD). Как и написал, придётся поработать лапами. Чтобы увидеть этот рисунок (поверх которого нужно нарисовать разводку), требуется включить фон в настройках.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Вс июл 17, 2011 23:36:16
Родился

Зарегистрирован: Пт июл 15, 2011 23:01:59
Сообщений: 3
Рейтинг сообщения: 0
Все понял. Большое спасибо..


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Вс июл 17, 2011 23:44:18
Родился

Зарегистрирован: Пт июл 15, 2011 23:01:59
Сообщений: 3
Рейтинг сообщения: 0
Еще один вопрос..

Можно ли во второй (односторонней) схеме на ИН-12 поменять лампы на ИН-4 или на ИН14 скажем, с учетом распиновки, а все остальное оставить как есть?? Ну и потом просто отригулировать яркость резистором (регулировочным)..

Заранее спасибо..


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Пн июл 18, 2011 10:22:57
Мудрый кот
Аватар пользователя

Карма: 28
Рейтинг сообщений: 615
Зарегистрирован: Вт янв 22, 2008 14:45:18
Сообщений: 1745
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Можно


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Пн июл 18, 2011 20:44:36
Родился
Аватар пользователя

Зарегистрирован: Пт ноя 19, 2010 03:16:17
Сообщений: 13
Откуда: Киев
Рейтинг сообщения: 0
Привет Коты!

Вот мои часики на пока еще на страшной плате :)
Выкладываю прошивку без показа даты в конце каждой минуты. Помнится кто-то спрашивал.
Решение конечно у меня топорное, но работает :))

Код:
If _sec <= 57 Then                                         ' после 57-й секунды выводим дату
  Gosub Tube_time
 Else
    Gosub Tube_date
 End If


В этом участке кода, программа сравнивает текущее значение секунд с числом 57. Если значение секунд меньне 57,
отображаются собственно сами секунды. А если же значение секунд больше или равно 57 то на индикаторы выдается значение даты.
Я пытался полностью удалить этот кусок кода, но получалась какая-то ерунда. Уж не знаю почему, я в програмировании не силен.
Короче я поставил вместо 57, значение для сравнения 150. Секунд всего 60, так что условие при котором количество секунд больше или равно 150 просто никогда выполняется :)



Вложения:
Комментарий к файлу: Прошивка (без показа даты в конце каждой минуты)
sunny_clock_12.rar [13.82 KiB]
Скачиваний: 743
DSC_0360.JPG [164.19 KiB]
Скачиваний: 8562
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Сб июл 30, 2011 00:15:15
Мудрый кот
Аватар пользователя

Карма: 25
Рейтинг сообщений: 75
Зарегистрирован: Вт окт 05, 2010 01:08:57
Сообщений: 1800
Рейтинг сообщения: 0
Короче я поставил вместо 57, значение для сравнения 150.
просто любопытно, а почему именно 150? чтоб уже наверняка никогда условие не наступило :) а то вдруг при 70 когда нибудь наступит :)

_________________
KIT


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Вс июл 31, 2011 15:59:58
Опытный кот

Зарегистрирован: Вс май 02, 2010 11:08:47
Сообщений: 731
Откуда: Los Angeles
Рейтинг сообщения: 0
вот мои часики! http://www.youtube.com/watch?v=jlOsrH9S ... er&list=UL
Alexey_Sh огромное спасибо очень доволен!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Вт сен 06, 2011 22:00:52
Родился

Зарегистрирован: Вс сен 04, 2011 20:47:05
Сообщений: 1
Рейтинг сообщения: 0
Alexey_Sh писал(а):
Вариант часов SUNny_Clock для DIP корпуса и односторонней ПП:
DOC-и в прицепе.
Программа несовместима со схемой из статьи.

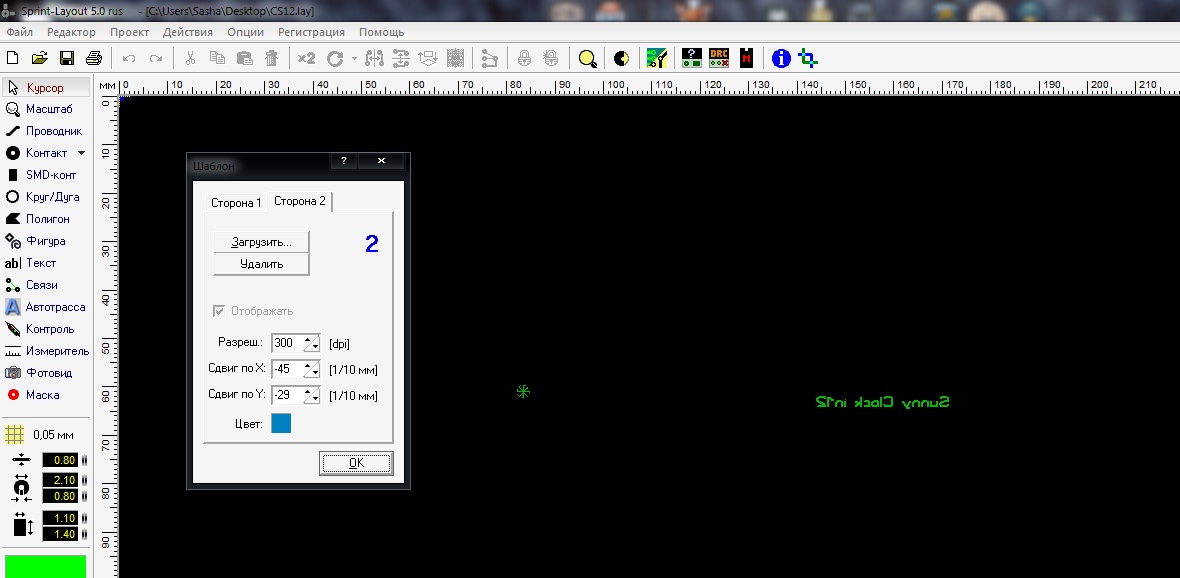

Добавил изображение ПП в фоне для Sprint Layout 5.0. Немного придётся поработать лапами (а кому сейчас легко? :) )
Включите фон в настройках!!!!!!!!! >Опции >Шаблон >Сторона2> Отображать


Здравствуйте. Хочу повторить ваши часы. Не получается открыть файл CS12.lay. Я раньше не имел опыта работы с Sprint Layout 5.0. Фон вроде включен все как вы написали но не отображается. Прилагаю 2 скрина
Извините если, что за нубские вопросы. Спасибо за ранее.


Вложения:
2.jpg [114.01 KiB]
Скачиваний: 8072
1.jpg [247.72 KiB]
Скачиваний: 8107
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Ср сен 07, 2011 08:22:43
Мудрый кот
Аватар пользователя

Карма: 28
Рейтинг сообщений: 615
Зарегистрирован: Вт янв 22, 2008 14:45:18
Сообщений: 1745
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Azamat уже проделал эту работу: SUNny_Clock_IN12.lay здесь .
Удачи.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Ср сен 07, 2011 18:39:19
Встал на лапы
Аватар пользователя

Зарегистрирован: Ср ноя 07, 2007 15:17:20
Сообщений: 119
Рейтинг сообщения: 0
У кого-нибудь есть печатка часов на одной плате с ИН-14?

_________________
......aлкоголь расширяет сосуды, курение их сужает, а сдают почему-то нервы......


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Ср сен 07, 2011 21:35:36
Мудрый кот
Аватар пользователя

Карма: 28
Рейтинг сообщений: 615
Зарегистрирован: Вт янв 22, 2008 14:45:18
Сообщений: 1745
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
2-х платный вариант на ин-14 от ewrey
Рисунок одноплатного варианта (не проверялся)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Чт сен 08, 2011 22:32:14
Мудрый кот
Аватар пользователя

Карма: 28
Рейтинг сообщений: 615
Зарегистрирован: Вт янв 22, 2008 14:45:18
Сообщений: 1745
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
А не перетащить ли сюда фото понравившихся мне вариантов часов SUNny_Clock, которых нет в этой ветке?

Ян:



Azamat:

ewrey:

mss_ja


Вложения:
3cd2bb56.gif [97.21 KiB]
Скачиваний: 9413


Последний раз редактировалось Alexey_Sh Вт янв 10, 2012 09:06:57, всего редактировалось 4 раз(а).
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: SUNny clock вопрос интересный!
СообщениеДобавлено: Ср сен 28, 2011 09:04:02
Родился

Зарегистрирован: Ср дек 22, 2010 11:04:11
Сообщений: 6
Рейтинг сообщения: 0
Здравствуйте уважаемые форумчане! Недавно собрал часы на односторонней плате с индикаторами ин-12а. Однако после включения меня ждал неприятный сюрприз :( на плате загораются цифры 44:44:44 и ничего больше не происходит :( ds1307 поменял на новую(думал что спалил пока паял), кварц тоже(мало ли что), связи с атмегой проверил, обрывов, кз нет. Уже совсем не знаю что делать, помогите пожалуйста :cry:


Вернуться наверх
