я думаю что многим радиолюбителям в своей практике приходилось по каким-то причинам разробатывать или искать схемы вч усилителей,вот и у меня возникла надобность в таком усилителе. Т.к опыта в радиотехнике у меня мало,я решил обратится с этим вопросом к вам,уважаемые посетители сайта. Схема должна иметь рабочую частоту от 68 до108 мгц и иметь мощность не менее 10вт.Да, и если вам не трудно то разместите схему здесь,или дайте ссылку,за раннее вам благодарен
опыта в радиотехнике у меня мало ................... частоту от 68 до108 мгц и иметь мощность не менее 10вт.
Усилитель на такую мощность и частоту с таким перекрытием очень сложное устройство в смысле настройки и в виду того, что опыта у Вас в таком деле мало, то я бы не стал на такое замахиваться. Тут два варианта. Или широкополосный или с оперативной перестройкой по частоте.
Для начала имеет смысл сделать УМ на определённую частоту. Здесь тоже столкнётесь со многими проблемами при настройке и дальше сами решите стоит ли делать на такую полосу. Я опять говорю, что при настройке, т.к. просто спаять, это 10% работы и спаять можно любую.
Приборы какие есть?
Какую элементную базу можете применить?
И ещё.
Почему решили открыть тему здесь, а не на специализированных сайтах "радиопиратов" ?
я имел ввиду усилительс фиксированной частотой,а прибоы есть практически любые(я учусь в приборостоительном колледже,и там есть лаборатория рэи,причем хорошо оборудованная)
А в чём тогда проблема. Схемы как говорил стандартные. Я практически в деревне живу и у меня проблема с комплектующими, поэтому я выбирал из условия наличия у меня деталей. Делал из книжки Жутяева на КТ907 на выходе, питание 30 вольт. Хотя хотелось на 12 вольт, но не было транзисторов например КТ920.
А у Вас что за проблемы?
Качественное и безопасное устройство, работающее от аккумулятора, должно учитывать его физические и химические свойства, профили заряда и разряда, их изменение во времени и под влиянием различных условий, таких как температура и ток нагрузки. Мы расскажем о литий-ионных аккумуляторных батареях EVE и нескольких решениях от различных китайских компаний, рекомендуемых для разработок приложений с использованием этих АКБ. Представленные в статье китайские аналоги помогут заменить продукцию западных брендов с оптимизацией цены без потери качества.
Компания EVE выпустила новый аккумулятор серии PLM, сочетающий в себе высокую безопасность, длительный срок службы, широкий температурный диапазон и высокую токоотдачу даже при отрицательной температуре.
Эти аккумуляторы поддерживают заряд при температуре от -40/-20°С (сниженным значением тока), безопасны (не воспламеняются и не взрываются) при механическом повреждении (протыкание и сдавливание), устойчивы к вибрации. Они могут применяться как для автотранспорта (трекеры, маячки, сигнализация), так и для промышленных устройств мониторинга, IoT-устройств.
проблема в том,чо :1немогу найти нужную схему,2даже если я её и найду,то не смогу её переделать так как надо,вы не могли бы в этом помоч? да, а вопрос я тут разместил,потому,что тут люди умнее
Зарегистрирован: Пн мар 24, 2008 07:15:00 Сообщений: 87 Откуда: Санкт-Петербург
Рейтинг сообщения:0
А поуже диапазончик не устроит? И чем раскачивать собираетесь? А то за помехи телевидению или, упаси бог, в авиадиапазоне могут и строго покарать. Короче - ТЗ неконкретное. Чем питаем? Чем качаем? На что работаем? В "чем качаем" недурно и девиацию указать, хотя похоже и так ясно что вам надо. Когда думаем чем качать, стараемся не забыть что "внизу" у нас сигнал с подавленной поднесущей, а "наверху" с пилот-тоном.
Насчёт этого он исправился. Ему одну частоту из этого диапазона.
Мы ещё не видим в чём проблема?
У меня например была проблема в комплектующих. В частности мощных транзисторах. Выбор был ограничен. Только КТ907 на напряжение 27 вольт.

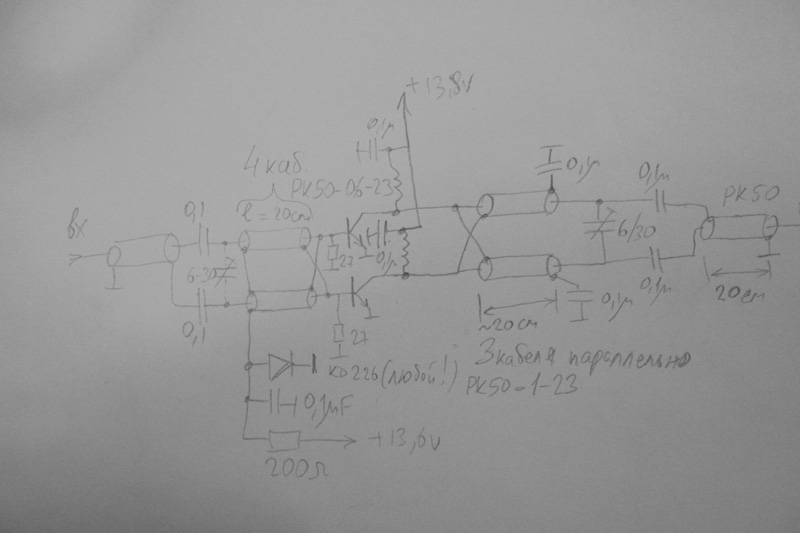

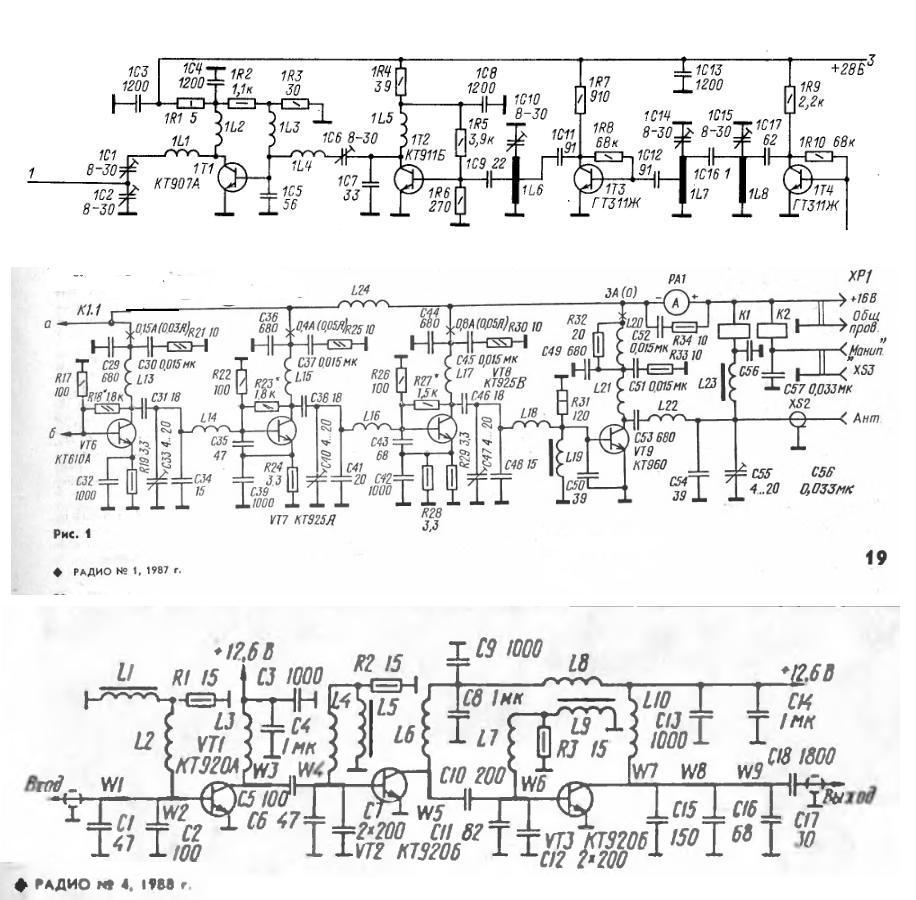

Еще раз Вас спрашиваю. По каким критериям нужно выбирать схему? У Вас комплектующие какие? Главное мощные СВЧ транзисторы, потом можно говорить о схемах. Вот например тройка отработанных схем. Первая из книжки Жутяева. http://hamradio.online.ru/ftp/dw.php?1-29.djvu Её я делал. Вторая известный передатчик "Орбита-1" из журнала Радио. Могу ещё десяток отработанных схем привести. Чего, солить их что ли? Третья на транзисторах КТ920 и 12 вольт питания. В ней на выходе можно поставить КТ920В и тогда мощность можно вытянуть порядка 10 вт. В исходной схеме он раскачивается от КТ610. Мощность порядка 200 мвт Есть из радиостанции Полякова, тоже отработана. Правда они все на 144 мгц и в них нужно подкорректировать катушки, но в них главное есть. Это описана конструкция усилителя.
Так как же ты с этими транзисторами 10 вт хочешь получить?
Максимум 1 вт. Может полтора. Нужен хотя бы ещё КТ907 или чего наподобие из импорта. Тогда по первой моей схеме. Это из книжки Жутяева. Она в интернете есть. Там очень хорошо конструкция описана. Полезно почитать, если даже делать другой усилитель. Да и маломощных наподобие КТ368, КТ316, КТ325 нужно или опять импорт.
Вот книжка Жутяева. Я с неё начинал. Там описаны принципы конструирования таких усилителей. Не важно, что там 144 мгц. Принцип тот же. Её стоит прочитать для общего развития.
http://hamradio.online.ru/ftp/dw.php?1-29.djvu Конечно это не единственный способ. Можно и по другому. Я как уже говорил заточил сверло диаметром 6 мм специальным способом и делаю площадки в нужных местах. Когда найду чего, буду складывать в этот же пост.

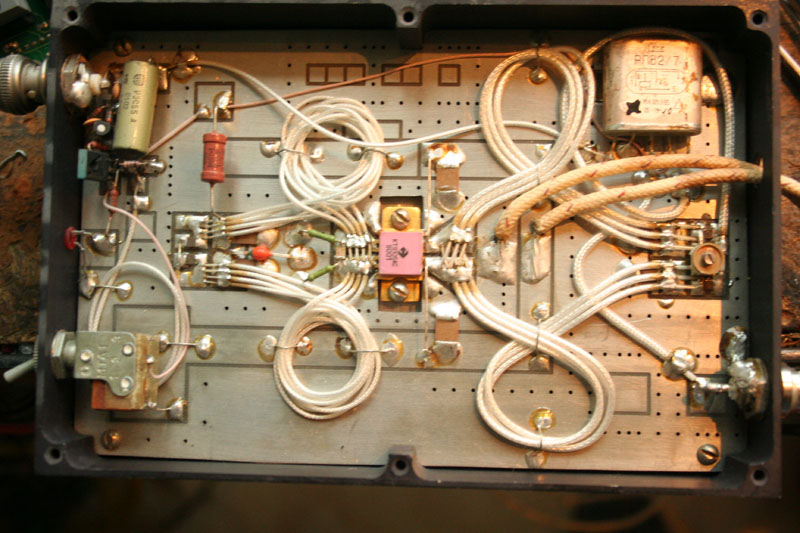

Учитывай, что два последних транзистора будут с радиаторами. КТ911 с маленьким, а КТ907 побольше. Они снизу платы будут. Их не нужно будет изолировать от земли, что удобно.
Зачем 10Вт на этом диапазоне? Делай сразу 100. Приемники у 98% населения настолько тупые что это минимум, с которого надо начинать, при более-менее нормальной антенне.
