"подлатал" остатки неведомого девайса - вернее его часы. (может кто узнает, из какого устройства эта платка) собраны классически на кр145. удивил странный конструктив - выход шлейфа посреди мембранной клавиатуры и индикатор - 4/7 вроде. что то среднее между ИВЛ2-7/5 и ИВЛ1-7/5. [/url]
А не подскажете "распиновку" разъема... А то влом разбираться, тем более что Вы уже это сделали)))
>А не подскажете "распиновку" разъема... А то влом разбираться, тем более что Вы уже это сделали))) слева направо - индикатора вверху со стороны деталей: GND , кнопка, накал, У4 (секунды, пин 26), сегмент колокольчик (пин15 H1), накал, -27В, У6 (пин28), У5 (пин27), 32К (пин2)

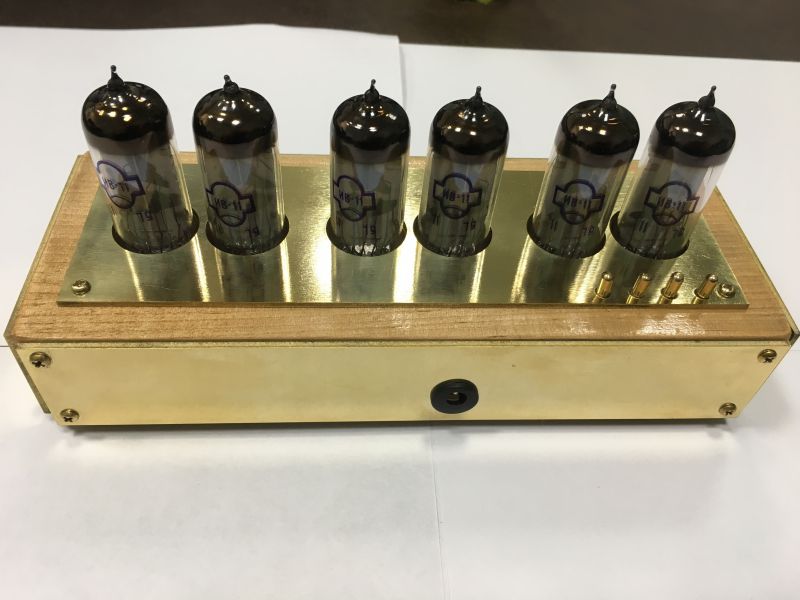

После двойного в течение полугода затопления подвальных помещений достал из него старые часики-конструктор на К1016ХЛ1 и ИВ-6. Часы запускались , но постоянно срывались в возбуд. Промывка-просушка подозрительного гетинакса, добавление блокировочных конденсаторов по питанию ничего не дали. Перенес всё на стеклотекстолит, сделал плату двухэтажную, заменил кнопки П2К на поновее. Всё равно возбуждается, и нормально заработали часы только после замены БИС. За неимением красного дерева и карельской берёзы запихнул все в оргстекло, спереди для куражу присобачил какой-то циферблат и на этом завершил "модернизацию".
Обязательным условием долгой и стабильной работы Li-FePO4-аккумуляторов, в том числе и производства EVE Energy, является применение специализированных BMS-микросхем. Литий-железофосфатные АКБ отличаются такими характеристиками, как высокая многократность циклов заряда-разряда, безопасность, возможность быстрой зарядки, устойчивость к буферному режиму работы и приемлемая стоимость. Но для этих АКБ очень важен контроль процесса заряда и разряда для избегания воздействия внешнего зарядного напряжения после достижения 100% заряда. Инженеры КОМПЭЛ подготовили список таких решений от разных производителей.
Компания EVE выпустила новый аккумулятор серии PLM, сочетающий в себе высокую безопасность, длительный срок службы, широкий температурный диапазон и высокую токоотдачу даже при отрицательной температуре.
Эти аккумуляторы поддерживают заряд при температуре от -40/-20°С (сниженным значением тока), безопасны (не воспламеняются и не взрываются) при механическом повреждении (протыкание и сдавливание), устойчивы к вибрации. Они могут применяться как для автотранспорта (трекеры, маячки, сигнализация), так и для промышленных устройств мониторинга, IoT-устройств.
Подскажите кто нибудь я уже голову сломал хочу собрать часы на ИВ-9 и ИВ-6 что бы от ли-ион 4 индикатора , где схему плату и прошивку найти, или у кого такое можно заказать?
Подскажите кто нибудь я уже голову сломал хочу собрать часы на ИВ-9 и ИВ-6 что бы от ли-ион 4 индикатора , где схему плату и прошивку найти, или у кого такое можно заказать?
А что вас там интересует? Примитивный индикатор, в котором задействовано всего 8 выводов- пять "точек" одна сетка и два крайних вывода- накал.. Напряжение накала легко выясняется при помощи ЛБП- начинаете с нуля, и плавно повышаете напряжение накала, до тех пор, пока накал не сгорит.. Значит- накал был на меньшее напряжение..... (шутка) А серьёзно- повышаете напряжение накала до получения слабого тёмно- красного свечения нити накала- это НОРМА.. - вы тут же получаете напряжение и ток нити накала.
А назначение остальных выводов легко выясняется внимательным рассматриванием внутренних соединений через стекло баллона. Напряжение на сетке и анодах- можете считать- 24~27 вольт, ИВЛ-ы не очень критичны к этому напряжению.
Меня интересует любое упоминание из печатного издания с чертежом и указанием основных технических характеристик. СпойлерБумажку хочу. Чтобы мордой тыкать.
Подскажите кто нибудь я уже голову сломал хочу собрать часы на ИВ-9 и ИВ-6 что бы от ли-ион 4 индикатора , где схему плату и прошивку найти, или у кого такое можно заказать?
Меня интересует любое упоминание из печатного издания с чертежом и указанием основных технических характеристик.
Индикатор родом уже с независимой Украины (1995г.в), вполне возможно, что и разрабатывался уже при развале Союза или сразу после. Т.е мог в справочники не попасть вообще.
_________________ Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, 138, 155, 157, лампу ИСШ-7. Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.
Откопал в закромах 2 необычных индикатора, может кому надо на опыты/для коллекции и тд? Или может кто-нибудь часики на них сделает? Отдам безвозмездно.
