Ну китайцы давно перешли на светодиодные дисплеи. Аппаратура покруче (Усилители, дом. кинотеатры) пока применяют ВЛИ. Намного дешевле нарисовать на ВЛИ с высоким разрешением чем делать то-же на светодиодах.
Например: http://moemesto.ru/SLvik/file/6496202/Sam%20ВЛИ.jpg Здесь присутствуют зелёный, синий, голубой, красный, оранжевый цвета. Сложновато реализовать это на светодиодах. А дисплей с диджейского пионера ещё более инфо-ёмкий. Щас к сожалению нет, два дня назад был, можно было зафотать. Кто знал?.
Последний раз редактировалось SLvik Вс янв 16, 2011 23:24:44, всего редактировалось 2 раз(а).
Карма: 4
Рейтинг сообщений: 26
Зарегистрирован: Ср сен 17, 2008 14:32:15 Сообщений: 2106 Откуда: Старые Васюки
Рейтинг сообщения:0
SLvik писал(а):
Ну китайцы давно перешли на светодиодные дисплеи.
Я пока нигде не видел LED дисплеев, что неудивительно, т.к. кроме букв/цифр нужно выводить кучу значков.
SLvik писал(а):
Аппаратура покруче (Усилители, дом. кинотеатры) пока применяют ВЛИ. Намного дешевле нарисовать на ВЛИ с высоким разрешением чем делать то-же на светодиодах.
Ну я собственно такого плана аппаратуру и имел в виду. Тем удивительнее, что в дорогую технику ставят г***нные ВЛИ, которые садятся через полгода 24-часовой работы. Хотя давно уже есть цветные графические ЖКИ с просто шикарным разрешением, и к тому же недорогие. Вот пример аппарата с таким индикатором.
Сорри за очередной оффтоп
P.S. У меня где-то валяется комплектная морда с ВЛИ от такого девайса, забавная по возможностям штука (матричный дисплей 2 строки х 14 символов), но подступиться как-то страшновато.
_________________ Даже остановленные часы два раза в сутки показывают правильное время.
У ВЛИ из разнообразной бытовой техники один недостаток - жестко определенный набор символов, заточенный под конкретный аппарат. А разнообразные и неудобные схемы соединений катодов отдельная история. Красивая штуковина, но бесполезная.
А что получится, если в индикаторе ИВ вместо ваккуума неоновую смесь сделать? Сетка анодом станет. Понятно, что бред, интересно в теории, ведь должно работать.
У ВЛИ из разнообразной бытовой техники один недостаток - жестко определенный набор символов, заточенный под конкретный аппарат. А разнообразные и неудобные схемы соединений катодов отдельная история. Красивая штуковина, но бесполезная. А что получится, если в индикаторе ИВ вместо ваккуума неоновую смесь сделать? Сетка анодом станет. Понятно, что бред, интересно в теории, ведь должно работать.
подать большое напряжение, боюсь получится каша, светящийся люминофор и свечение газа неизвестно в каких местах
Обязательным условием долгой и стабильной работы Li-FePO4-аккумуляторов, в том числе и производства EVE Energy, является применение специализированных BMS-микросхем. Литий-железофосфатные АКБ отличаются такими характеристиками, как высокая многократность циклов заряда-разряда, безопасность, возможность быстрой зарядки, устойчивость к буферному режиму работы и приемлемая стоимость. Но для этих АКБ очень важен контроль процесса заряда и разряда для избегания воздействия внешнего зарядного напряжения после достижения 100% заряда. Инженеры КОМПЭЛ подготовили список таких решений от разных производителей.
Карма: 46
Рейтинг сообщений: 952
Зарегистрирован: Ср май 28, 2008 00:32:54 Сообщений: 7511 Откуда: г. Россия
Рейтинг сообщения:0
Нужно закрасить тогда дорожки в ВЛИ.
На сегодняшний день они как правило не изолированы.
Т.е. элекроны бегут и к дорожкам, но светится только люминофор.
Ещё расстояние между сетками слишком мало.
Будут светиться соседние края сеток.
Компания EVE выпустила новый аккумулятор серии PLM, сочетающий в себе высокую безопасность, длительный срок службы, широкий температурный диапазон и высокую токоотдачу даже при отрицательной температуре.
Эти аккумуляторы поддерживают заряд при температуре от -40/-20°С (сниженным значением тока), безопасны (не воспламеняются и не взрываются) при механическом повреждении (протыкание и сдавливание), устойчивы к вибрации. Они могут применяться как для автотранспорта (трекеры, маячки, сигнализация), так и для промышленных устройств мониторинга, IoT-устройств.
Карма: 46
Рейтинг сообщений: 952
Зарегистрирован: Ср май 28, 2008 00:32:54 Сообщений: 7511 Откуда: г. Россия
Рейтинг сообщения:0
Секретный кот писал(а):
SLvik писал(а):
Ну китайцы давно перешли на светодиодные дисплеи.
Я пока нигде не видел LED дисплеев, что неудивительно, т.к. кроме букв/цифр нужно выводить кучу значков.
Сейчас везде в дешёвых DVD плеерах ставят LED. Раньше стояли ВЛИ которые дохли за 2 года.
Секретный кот писал(а):
SLvik писал(а):
Аппаратура покруче (Усилители, дом. кинотеатры) пока применяют ВЛИ. Намного дешевле нарисовать на ВЛИ с высоким разрешением чем делать то-же на светодиодах.
Ну я собственно такого плана аппаратуру и имел в виду. Тем удивительнее, что в дорогую технику ставят г***нные ВЛИ, которые садятся через полгода 24-часовой работы..
Аппараты HI-FI 90...99г стояли качественные ВЛИ. Работают до сих пор.
Секретный кот писал(а):
P.S. У меня где-то валяется комплектная морда с ВЛИ от такого девайса, забавная по возможностям штука (матричный дисплей 2 строки х 14 символов), но подступиться как-то страшновато.
Интересно что во всех Ямахах оранжевый светофильтр, хотя сам индикатор как и все светло-зелёный.
Аппараты HI-FI 90...99г стояли качественные ВЛИ. Работают до сих пор. Very Happy
Действительно, у меня в муз. центре AIWA NSX-999MkII ВЛИ до сих пор прилично светит. Хотя аппарату уже наверно лет 10, а то и 15, и дисплей постоянно светился в дежурном режиме.
Обзавелся сегодня декатроном А102 , попробую запустить...
А кто какие схемы использовал для этого ?
Я хочу использовать вот эту :http://www.oflittleinterest.com/content/view/37/31/
Хотелось бы еще найти вариант, где можно менять скорость "бега" разряда.
Карма: 4
Рейтинг сообщений: 26
Зарегистрирован: Ср сен 17, 2008 14:32:15 Сообщений: 2106 Откуда: Старые Васюки
Рейтинг сообщения:0
SLvik писал(а):
Сейчас везде в дешёвых DVD плеерах ставят LED.
У меня LED только в видюшнике Samsung от 2002 г., там кроме зелёных цифр есть ещё буквально пара зелёных и красных значков. Благодаря этому индикатору, а также модулятору UHF этот видик до сих пор занимает своё место (в качестве часов и местного телепередатчика ).
SLvik писал(а):
Аппараты HI-FI 90...99г стояли качественные ВЛИ. Работают до сих пор.
У меня видик Panasonic SD20 (1996 г.), с пультом в который встроен лазерный считыватель штрих-кода . Так вот, его ВЛИ сдох ещё лет 10 назад, особенно это заметно при переключении между дежурным и рабочим режимом (сегменты, которые задействованы в обоих, еле светятся). Грустный факт, особенно на фоне отсутствия в данном аппарате OSD.
SLvik писал(а):
Интересно что во всех Ямахах оранжевый светофильтр, хотя сам индикатор как и все светло-зелёный.
Что-то сомнительно, в Панасах ВЛИ точно такого же (жёлтого) цвета и без всяких светофильтров.
Но больше всего меня поразил белый ВЛИ от видаков Sony, который мало того что почти не выгорает, так и ещё выглядит как абсолютно плоская конструкция из нескольких склеенных пластинок стекла.
_________________ Даже остановленные часы два раза в сутки показывают правильное время.
Карма: 46
Рейтинг сообщений: 952
Зарегистрирован: Ср май 28, 2008 00:32:54 Сообщений: 7511 Откуда: г. Россия
Рейтинг сообщения:0
Секретный кот писал(а):
У меня видик Panasonic SD20 (1996 г.), с пультом в который встроен лазерный считыватель штрих-кода . Так вот, его ВЛИ сдох ещё лет 10 назад, особенно это заметно при переключении между дежурным и рабочим режимом (сегменты, которые задействованы в обоих, еле светятся). Грустный факт, особенно на фоне отсутствия в данном аппарате OSD.
Не факт. Очень часто бывает что сохнут кондёры в БП по накалу и по -25в.
Секретный кот писал(а):
SLvik писал(а):
Интересно что во всех Ямахах оранжевый светофильтр, хотя сам индикатор как и все светло-зелёный.
Что-то сомнительно, в Панасах ВЛИ точно такого же (жёлтого) цвета и без всяких светофильтров.
Насчёт панаса не видел. А про Yama`ху 100% светлозелёный. Если будет в ближайшее время возможность - сфотаю.
Секретный кот писал(а):
Но больше всего меня поразил белый ВЛИ от видаков Sony, который мало того что почти не выгорает, так и ещё выглядит как абсолютно плоская конструкция из нескольких склеенных пластинок стекла.
Видел.
Такой-же ВЛИ как и у всех, только люиминофор нанесён на переднее стекло.
Сетки и накал сзади.
Аноды сделаны в виде напылённой сетки поверх которой люминофор.
Надо поискать - где-то такой валялся.
Кстати я их только на видаках видел.
Карма: 4
Рейтинг сообщений: 26
Зарегистрирован: Ср сен 17, 2008 14:32:15 Сообщений: 2106 Откуда: Старые Васюки
Рейтинг сообщения:0
SLvik писал(а):
Не факт. Очень часто бывает что сохнут кондёры в БП по накалу и по -25в.
К сожалению, факт . Если из 6 цифр 4 светятся еле-еле, и это как раз те цифры, которые показывают время в дежурном режиме, то кондёры и всё остальное тут ни при чём .
SLvik писал(а):
Такой-же ВЛИ как и у всех, только люиминофор нанесён на переднее стекло.
Меня очень удивила стабильность этого люминофора. В зажжённых цифрах ни за что не угадаешь те, которые работают круглосуточно.
Похожий (внешне) белый VFD дисплей установлен на медиаплеерах TViX, правда в дежурном режиме он там гасится полностью.
_________________ Даже остановленные часы два раза в сутки показывают правильное время.
Здравствуйте уважаемые коты Помогите советом,не пойму что у меня с логикой творится, схему делал по Rokl'у,но ключи на оптронах, пятивольтовое питание (пу4 не ставил), ие12 заменена на ие18. Так вот ход начинается с 4 во всех разрядах, причем считает от 1 до 3х... подозрение на покалеченную ид1, но на нее действительно поступает код четверки.... Если вместо тм3 поставить перемычки тоже самое (ну и конечно наблюдается дыве цифры сразу)
ПС: счет идет по циклу 4-5-6-7-4-5-6-7-4(причем еле светится)- вроде, потом переключается счетчик минут
Востановил ход с нуля что ж за панели такие делают,не пропаялась сволочь пропаял и ноль на экране)) теперь пхоже должны работать,спасибо за внимание фотовыложу когда доделаю полностью

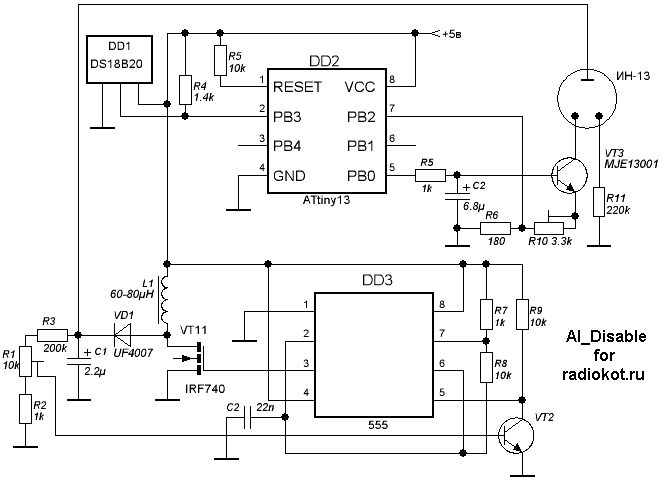

Ну вот, наконец, закончил свою версию термометра на ИН-13.
Схему упростил, избавился от ОУ, заюзав АЦП тини13. Благодаря чему плата получилась очень простой и компактной.
Это также облегчило калибровку и увеличило точность. Питание - 5в от ненужного зарядника от мобилы. Во вложении схема, прошивка, плата Sprint Layout 5 (Последовательно 7-й ноге тини13 - перемычка. Верхняя деталь, в корпусе TO-92 - 78L05). Перед прошивкой нужно удалить перемычку и, желательно, 555, после - всё вернуть на место. Транзистор VT2 - любой npn(например кт3102), я утянул какой-то SMD с материнки. Питать можно 7-18в. Если питать от 5в, то вместо 78L05 ставится перемычка между крайними выводами. Есть 3 версии прошивки: для уличного термометра от -50 до +50, для комнатного от 0 до +50 и от 0 до +100. Настройка очень проста: включаем термометр, теперь, как можно точнее, в течение 20сек, устанавливаем шкалу на минимальное значение, с помощью R12. После 20сек, шкала погаснет на секунду и снова загорится, теперь устанавливаем её в максимальное положение. Ещё через 20 сек термометр запомнит результат и перейдёт в рабочий режим. Если вам не хватило 20 секунд, чтоб всё точно настроить, обесточите термометр, разрядите конденсатор по питанию или подождите секунд 20 и повторите сначала. Настраивать нужно только один раз, после перебоя питания, если не трогать R12, в силу войдут сохранённые ранее настройки. Перед запайкой МК советую настроить преобразователь. Значения индуктивности дросселя такие: питание 5в - 70мкГн, 10в - 100мкГн, 15в - 150мкГн. Есть идея сделать улично-комнатный термометр: добавить ещё один DS18B20 и двухцветный светодиод , в качестве подсветки индикатора. Когда подсветка синяя - отображается уличная температура, когда красная - комнатная. Также можно избавиться от преобразователя и БП, просто запитав схему от сети, МК и датчики – через гасящий конденсатор, индикатор – через резистор. Развязка, в данном устройстве, не к чему, да и получится гораздо компактнее. Если кому-то нужны исходники стучите в аську. Всё вроде. ---------- Схема пофикшена 13.04.2010 UPD: Тактирование МК 4,8Мгц!
Вложения:
Комментарий к файлу: схема схема.GIF [13.94 KiB]
Скачиваний: 2265
Добрый день) Всех с наступающим днем защитника Отечества!)
Вот надыбал такие чудеса, часы радиаконструктор старт 7176
попробую запаять одну штуку, посмотрим чего получится)
Зарегистрирован: Ср май 06, 2009 18:55:07 Сообщений: 9
Рейтинг сообщения:0
mikhail.486 писал(а):
Вот надыбал такие чудеса, часы радиаконструктор старт 7176
Лет 8 назад на Митинском рынке пытался купить, тогда еще рынок был рынком, а не то, что сейчас, но народ который торговал другими конструкторами говорил что знает про такой, но давно не видели, а так хотелось собрать, правда такие часы дома ходят очень давно уже, индикатор менял лет пять назад и он пока не собирается помирать:)
Зарегистрирован: Пт май 15, 2009 14:32:29 Сообщений: 552 Откуда: Москва
Рейтинг сообщения:0
Блиииин, тоже такой хочу. Кстати, там немало артефактов. Например то, что завод ровенский, а не ровненский. И то, что он 60-летия Октября.
Вообще, есть у кого ещё какая информация о таком достаточно большом предприятии, как Газотрон? Книжки, воспоминания. Ну не могло ничего не остаться...
Карма: 4
Рейтинг сообщений: 26
Зарегистрирован: Ср сен 17, 2008 14:32:15 Сообщений: 2106 Откуда: Старые Васюки
Рейтинг сообщения:0
Я собирал конструктор 7176 в 1990 году. Впечатления крайне негативные – работал очень нестабильно, периодически самопроизвольно сбрасывался в состояние 00 00. Индикатор сильно мерцал. Родной индикатор сдох очень скоро с диагнозом "внутреннее замыкание нити накала и сетки". Хотел найти такой же, но нашёл только ИЛТ2 (меньше раза в 2). Что удивительно, но и он сдох с точно тем же диагнозом. Я уже стал подозревать, что как-то виновата схема.
Ну а родные кнопки в виде болтающихся за один край кусков фольги, замыкаемых на дорожки платы – это вообще было нечто
dvdianov писал(а):
Кстати, там немало артефактов. Например то, что завод ровенский, а не ровненский.
