Автор Сообщение
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб фев 27, 2021 16:40:43
Встал на лапы

Зарегистрирован: Пн сен 21, 2020 19:18:47
Сообщений: 92
Рейтинг сообщения: 0
Прошу подсказать кто употреблял это? Оказывается это не панелька под лампу а дешифратор с высоковльными ключами вместе? Просто что находится из описания в пдф онлайн переводчик мне не помог.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб фев 27, 2021 19:23:38
Друг Кота
Аватар пользователя

Карма: 187
Рейтинг сообщений: 8250
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 39323
Откуда: Нерезиновая
Рейтинг сообщения: 0
Я "не употреблял" :))) но, вроде бы там всё понятно-
http://www.decadecounter.com/vta/pdf/BIP-8804.pdf
выв 6 - +200 вольт
выв 2 - + 5 вольт
выв 4 - "общий" (земля)
выв 11 - при замыкании на "землю" зажигается точка
выводы 9, 8, 3, 10 соответственно входы 1-2-4-8-
Остальные выводы не подключены или не используются..

В принципе это 155ИД1 и индикатор "в одном флаконе".. :facepalm: И чего только эти иносранцы :))) не придумают.. :shock:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб фев 27, 2021 20:13:16
Друг Кота
Аватар пользователя

Карма: 81
Рейтинг сообщений: 1377
Зарегистрирован: Пн май 11, 2009 14:15:00
Сообщений: 3059
Откуда: СПб
Рейтинг сообщения: 0
Медали: 1
Мявтор 3-й степени (1)
Кстати, если верить написанному в даташите, то конкретно модификация BIP-8804-4 предназначена для управления лампой с символами "+" и "-". Собственно, именно подобная лампа и видна на фото.
Для обычных ламп с цифрами нужна BIP-8804-1, а для лампы с точкой - BIP-8804-2. Причём ключа для точки внутри нет, на контакт 11 выведен напрямую катод лампы.

_________________
Этот пост оказался полезен? Не поленись, нажми Изображение слева!
:) :)) :)))
Куплю индикаторы ИТС-1А, ИТС-1Б, ИГВ1-8х5Л, ИГПС1-222/7, ИГПС1-111/7 и подобные.


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Услуги 3D печати
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб фев 27, 2021 20:26:36
Встал на лапы

Зарегистрирован: Пн сен 21, 2020 19:18:47
Сообщений: 92
Рейтинг сообщения: 0
Кстати, если верить написанному в даташите, то конкретно модификация BIP-8804-4 предназначена для управления лампой с символами "+" и "-". Собственно, именно подобная лампа и видна на фото.
Для обычных ламп с цифрами нужна BIP-8804-1, а для лампы с точкой - BIP-8804-2. Причём ключа для точки внутри нет, на контакт 11 выведен напрямую катод лампы.


У меня есть Bip-8804-1 и несколько ламп цифровых b-5991 с сточками и без просто эта панелька-дешифратор под руками была.


Вернуться наверх

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Инженеры КОМПЭЛ провели сравнительное тестирование аккумуляторов EVE и Samsung популярного для бытовых и индустриальных применений типоразмера 18650. Для теста были выбраны аккумуляторы литий-никельмарганцевой системы: по два образца одного наименования каждого производителя – и протестированы на двух значениях тока разряда: 0,5 А и 2,5 А. Испытания проводились в нормальных условиях на электронной нагрузке EBD-USB от ZKEtech, а зарядка осуществлялась от лабораторного источника питания в режиме CC+CV в соответствии с рекомендациями в даташите на определенную модель.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс фев 28, 2021 01:17:10
Вымогатель припоя
Аватар пользователя

Карма: 19
Рейтинг сообщений: 84
Зарегистрирован: Вт янв 11, 2011 18:52:49
Сообщений: 611
Откуда: город ветров - Новороссийск
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
Уважаемые, ни у кого случайно нету закромов с 133ИД1 в любом корпусном исполнении (в том числе в коричневой или розовой керамике без золочения) ? :)
Купил бы 4-5шт, если не по 200р, как на том же Мешке предлагается....

Сус, приветствую! Имеются 5шт. новые, в золоте, розовая керамика, серия 02 82. Цена вопроса - 1000р. вместе с почтой. Если интересно, прошу в личку.

_________________
Ученье - свет, а неученье - чуть свет, и на работу.
||||||||||||||||||||||||||||||| ЛК
-20 -10 -5 -3 -1 0 +1 +2 +3 +6 dB
||||||||||||||||||||||||||||||| ПК


Вернуться наверх

Новый аккумулятор EVE серии PLM для GSM-трекеров, работающих в жёстких условиях (до -40°С)

Компания EVE выпустила новый аккумулятор серии PLM, сочетающий в себе высокую безопасность, длительный срок службы, широкий температурный диапазон и высокую токоотдачу даже при отрицательной температуре. Эти аккумуляторы поддерживают заряд при температуре от -40/-20°С (сниженным значением тока), безопасны (не воспламеняются и не взрываются) при механическом повреждении (протыкание и сдавливание), устойчивы к вибрации. Они могут применяться как для автотранспорта (трекеры, маячки, сигнализация), так и для промышленных устройств мониторинга, IoT-устройств.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс фев 28, 2021 16:42:04
Первый раз сказал Мяу!

Зарегистрирован: Чт фев 25, 2021 12:07:34
Сообщений: 28
Откуда: Тула
Рейтинг сообщения: 0

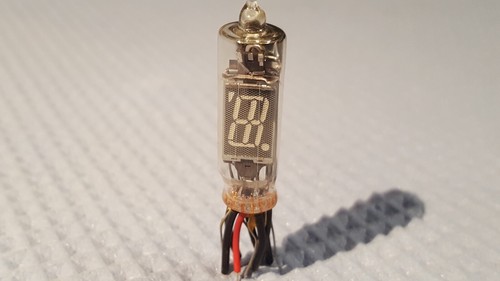

Всем привет, есть у меня 5 штучек nec ld8062. 6ую увы найти не смог, может кто даст добрый совет что можно толкового реализовать на них?

_________________
Пингвин птица гордая, пока не пнеш не полетит.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс фев 28, 2021 20:54:46
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 3
Рейтинг сообщений: 0
Зарегистрирован: Ср дек 03, 2008 21:00:19
Сообщений: 2409
Рейтинг сообщения: 0
Буэнос ночес! Разыскивается хвост по имени AI_Disable или его контакты т.к. аська удалена. Или прошивка от, от такого термометра http://robocua.blogspot.com/2013/12/aidisable.html

_________________
(\_(\
(=' :') радиоКотЭ
(,('')('')


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вс фев 28, 2021 20:58:44
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 7
Рейтинг сообщений: 178
Зарегистрирован: Вт фев 21, 2017 18:59:21
Сообщений: 2047
Откуда: Седой Урал
Рейтинг сообщения: 0
... Или прошивка от, от такого термометра ...


А чем не устраивает прошивка с сайта? :dont_know:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн мар 01, 2021 11:18:53
Нашел транзистор. Понюхал.
Аватар пользователя

Карма: 1
Рейтинг сообщений: 74
Зарегистрирован: Ср сен 14, 2016 15:45:10
Сообщений: 186
Откуда: Калужская область
Рейтинг сообщения: 0
Скажите правильно ли я считаю если для того чтобы понять какое отклонение в месяц имеет DS3231 нужно сделать следущее:
Читаем Accuracy ±2ppm from 0°C to +40°C
Берем 86400 * 30 и делим на 1 000 000
Получаем +- 2,5 сек для 1ppm
Значит для месяца это плюс / минус 5 сек.

_________________
Чат посвященный часам на ГРИ/ВЛИ - https://t.me/nixietime Присоединяйтесь!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн мар 01, 2021 11:26:19
Друг Кота

Карма: 64
Рейтинг сообщений: 963
Зарегистрирован: Пт мар 07, 2008 06:54:43
Сообщений: 4208
Откуда: Ижевск
Рейтинг сообщения: 1
...Читаем Accuracy ±2ppm from 0°C to +40°C
Берем 86400 * 30 и делим на 1 000 000
Получаем +- 2,5 сек для 1ppm
Значит для месяца это плюс / минус 5 сек.
Правильно, только чем поможет чтение Accuracy. Не нашел такого регистра, имелся в виду Aging, так он после сброса 0. Вот если будет определена погрешность хода, тогда можно пересчитать величину необходимую для записи в регистр Aging.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн мар 01, 2021 11:35:30
Нашел транзистор. Понюхал.
Аватар пользователя

Карма: 1
Рейтинг сообщений: 74
Зарегистрирован: Ср сен 14, 2016 15:45:10
Сообщений: 186
Откуда: Калужская область
Рейтинг сообщения: 0
Не, это я абстрактно выражаясь. Типа берем даташит, читаем из него эту информацию и далее уже по тексту. =))

_________________
Чат посвященный часам на ГРИ/ВЛИ - https://t.me/nixietime Присоединяйтесь!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн мар 01, 2021 23:02:53
Сверлит текстолит когтями
Аватар пользователя

Карма: 35
Рейтинг сообщений: 235
Зарегистрирован: Пт сен 30, 2016 20:52:15
Сообщений: 1207
Откуда: Белгородская область.
Рейтинг сообщения: 0
Братва подскажите как выставить фьюзы на программе AVRDudeShel из проги Khazama.
Фото
Изображение Изображение


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 02, 2021 00:25:53
Первый раз сказал Мяу!

Зарегистрирован: Чт фев 25, 2021 12:07:34
Сообщений: 28
Откуда: Тула
Рейтинг сообщения: -2
Братва подскажите как выставить фьюзы на программе AVRDudeShel из проги Khazama.
Фото
Изображение Изображение

Синапрог куда проще, ставим стандартные 8 и вуаля.

_________________
Пингвин птица гордая, пока не пнеш не полетит.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 02, 2021 00:34:53
Друг Кота
Аватар пользователя

Карма: 187
Рейтинг сообщений: 8250
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 39323
Откуда: Нерезиновая
Рейтинг сообщения: 0
Всем привет, есть у меня 5 штучек nec ld8062. 6ую увы найти не смог, .....что можно толкового реализовать на них?

Ну, так у вас 5, а не ТРИ.. :))) Часы, а из пятого индикатора сделайте "разделитель".. То, что у него не 7 сегментов, а 10,
ничего не значит, обращайтесь с ними, как с "семисегментными", и всё..


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 02, 2021 00:36:47
Первый раз сказал Мяу!

Зарегистрирован: Чт фев 25, 2021 12:07:34
Сообщений: 28
Откуда: Тула
Рейтинг сообщения: -2
Всем привет, есть у меня 5 штучек nec ld8062. 6ую увы найти не смог, .....что можно толкового реализовать на них?

Ну, так у вас 5, а не ТРИ.. :))) Часы, а из пятого индикатора сделайте "разделитель".. То, что у него не 7 сегментов, а 10,
ничего не значит, обращайтесь с ними, как с "семисегментными", и всё..

Как вариант рассматривал но вот незадача у меня есть пара разделителем этой же серии, видимо предтся всеже соорудить 4,1 версию часов. Спс вам.

_________________
Пингвин птица гордая, пока не пнеш не полетит.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 02, 2021 12:42:20
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 3
Рейтинг сообщений: 0
Зарегистрирован: Ср дек 03, 2008 21:00:19
Сообщений: 2409
Рейтинг сообщения: 0
... Или прошивка от, от такого термометра ...


А чем не устраивает прошивка с сайта? :dont_know:

Я имел в виду исходники. Хотел дополнить лампой ИН-15 чтобы индицировался + и -

_________________
(\_(\
(=' :') радиоКотЭ
(,('')('')


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 02, 2021 13:41:09
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 7
Рейтинг сообщений: 178
Зарегистрирован: Вт фев 21, 2017 18:59:21
Сообщений: 2047
Откуда: Седой Урал
Рейтинг сообщения: 12
Троллейбус отправился в путь! https://img.radiokot.ru/files/122121/2gcn5fjtgu.JPG По мотивам https://forum.guns.ru/forummessage/387/2221616.html. Мои первые часы на STM. Спасибо автору :beer: и Volodya_Tver :beer:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Ср мар 03, 2021 14:52:01
Ум, честь и совесть. И скромность.
Аватар пользователя

Карма: 97
Рейтинг сообщений: 2057
Зарегистрирован: Чт дек 28, 2006 08:19:56
Сообщений: 18024
Откуда: Новочеркасск
Рейтинг сообщения: 0
Медали: 2
Получил миской по аватаре (1) Мявтор 3-й степени (1)
а у кого-нибудь есть библиотека KiCAD с ГРИ?

_________________
если рассматривать человека снизу, покажется, что мозг у него глубоко в жопе
при взгляде на многих сверху ничего не меняется...

скушно, бабоньки!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Ср мар 03, 2021 19:43:06
Нашел транзистор. Понюхал.
Аватар пользователя

Карма: 20
Рейтинг сообщений: 55
Зарегистрирован: Пт янв 19, 2018 17:08:01
Сообщений: 152
Откуда: Тверь (Первомайка).
Рейтинг сообщения: 0
Посмотрите тут - https://github.com/judge2005/Eagle-and-KiCAD-Nixie-Libs

_________________
У победы много отцов, поражение всегда сирота.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб мар 06, 2021 15:56:31
Ум, честь и совесть. И скромность.
Аватар пользователя

Карма: 97
Рейтинг сообщений: 2057
Зарегистрирован: Чт дек 28, 2006 08:19:56
Сообщений: 18024
Откуда: Новочеркасск
Рейтинг сообщения: 0
Медали: 2
Получил миской по аватаре (1) Мявтор 3-й степени (1)
повторю вопрос, заданный тут: https://radiokot.ru/forum/viewtopic.php ... 0#p3992520

а почему среди любителей часов на ГРИ не прижились схемы с умножением напряжения для питания ламп?

_________________
если рассматривать человека снизу, покажется, что мозг у него глубоко в жопе
при взгляде на многих сверху ничего не меняется...

скушно, бабоньки!


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 48387 ]     ... , , , 2333, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 21


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
