 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн мар 29, 2010 21:14:56
Родился
Аватар пользователя

Зарегистрирован: Сб мар 27, 2010 12:30:59
Сообщений: 9
Откуда: Moskau
Рейтинг сообщения: 0
SergVi писал(а):
Можно примерно так (см. рис.). Для КРЕН5А (7805) нужно намотать обмотку на 8-9 В при токе 1,2 ... 1,5 А. ИМС обязательно на радиатор. На плате часов предусмотреть установку блокировочных керамических конденсаторов ёмкостью порядка 47н ... 100н, где-то на каждые 3-5 корпусов ИМС.
Для анода - 170...200 В при токе порядка 30-50 мА. Напряжение стабилизировать не нужно, достаточно просто 1-го диода и электролита 10...20 мкФ на 250...300 В.


Спасибо за схему. Теперь почти всё ясно) С помощью сайта, предложенного товарищем DYK-ом, расчитал сопротивление, которое нужно ставить. Лампы будут ИН-14 (170 В, 2.5 мА), для 200 В соответственно нужны 12 кОм резисторы, правильно? Осталось последнее - разобраться с делителем для кварца... Ну хоть убей не могу понять что нужно, чтобы сделать делитель на 100 (для 10 МГц) или на худой конец на 20-30 (2 и 3 МГц, соответственно)... :shock:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн мар 29, 2010 22:11:48
Открыл глаза

Зарегистрирован: Чт авг 13, 2009 11:33:43
Сообщений: 73
Рейтинг сообщения: 0
газотрон писал(а):
Собрал преобразователь по этой схеме.Работает не так как хотелось. Если выставить минимальное напряжение, то на выходе оно сильно прыгает (167-189В) и индикатор сильно мерцает. Если выставить максимальное (230В) то мерцание прекращается. Хотелось бы чтобы на выходе было стабильно 170В. Может кто нибудь знает в чём проблема :dont_know: Детали точно по схеме
Заранее благодарен.

А у тебя транзистор не греется? Ато я с похожей схемой мучаюсь, полевик горячий


Вернуться наверх

Друзья! Скоро Новый Год! Китайский! Но мы работаем и в праздники тоже!

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн мар 29, 2010 22:24:39
Встал на лапы

Карма: 7
Рейтинг сообщений: 1
Зарегистрирован: Пн ноя 26, 2007 15:19:20
Сообщений: 146
Откуда: Литва, Вильнюс
Рейтинг сообщения: 0
Транзистор не греется, пробовал с дросселем 100мкГ 1А, такая-же проблема. Думаю лучше сделать на 555.


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Услуги 3D печати
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн мар 29, 2010 22:27:07
Друг Кота
Аватар пользователя

Карма: 36
Рейтинг сообщений: 495
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10556
Откуда: Москва
Рейтинг сообщения: 0
а еще лучше на норм преобразователе типа мах1771

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Запускаем новый BLE 5.2-чип BlueNRG-LP от STMicroelectronics

Любая разработка начинается с чтения документации и изучения доступных средств разработки. Данный материал целиком посвящен средствам разработки, включая детальные инструкции по запуску вашего первого приложения на BlueNRG-LP. Описана работа с отладкой STEVAL-IDB011V1, набором инструментов и пакетом ПО позволяющим разработчику быстро войти в курс дела.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн мар 29, 2010 23:12:25
Друг Кота
Аватар пользователя

Карма: 45
Рейтинг сообщений: 706
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7159
Откуда: г. Россия
Рейтинг сообщения: 0
MAX в 10 раз дороже, но у него КПД выше - он выжимает из дросселя всё подстраиваясь под его параметры. :)
Я сам взял MC34043, но ещё не делал н нём преобразователь, т.к. небыло необходимости.
Так что пока ничего сказать немогу. :cry:

_________________
Очень нравится неон
:) :)) :))) :)) :)
Мой проектик часиков с термометром на любых 6ти газоразрядных лампах + куча функций
Ещё один - попроще
:) :)) :))) :)) :)
Светодиодный проект
:))) :)) :) :)) :)))

My video on youtube nic SLvik78


Вернуться наверх

Революция в силовой электронике. Начало

Что привлекает в SiC по сравнению с кремнием, и какие особенности делают компоненты SiC часто используемыми, несмотря на более высокую стоимость в сравнении с кремниевыми высоковольтными устройствами? – Объясняет специалист ведущего разработчика силовых приборов из карбида кремния, компании Infineon.

Читать статью>>
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 30, 2010 01:06:41
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 4
Рейтинг сообщений: 26
Зарегистрирован: Ср сен 17, 2008 14:32:15
Сообщений: 2105
Откуда: Старые Васюки
Рейтинг сообщения: 0
Гефестион писал(а):
Эта пимпочка, через которую откачивают воздух/закачивают газ, так и называется "сосок" или у неё есть официальное более приличное название? :roll:

Штенгель? :)))

_________________
Даже остановленные часы два раза в сутки показывают правильное время.


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 30, 2010 11:10:21
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 18
Рейтинг сообщений: 246
Зарегистрирован: Вт ноя 03, 2009 21:02:38
Сообщений: 1992
Откуда: Москва
Рейтинг сообщения: 0
газотрон, я собрал преобразователь на МС34063, правда схемы никакие не смотрел, так, по наитию. Катушка 100 мкГн на 5А, частота на 3 ножке 50 кГц, (С = 470 пФ). IRF740 на выходе, на его раскачку эмиттерный повторитель на КТ503+КТ502. Ток в катушке ограничен 3А (Rsc = 0.11 Ом). КПД при 165В и 10 мА на выходе получился 70%, полевик чуть теплый.
Напряжение плыло, все грелось, и форма импульса на затворе была поганой, пока не поставил 1n между 4 и 5 ногой MC34063. Не повредит.


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 30, 2010 12:05:32
Встал на лапы

Карма: 7
Рейтинг сообщений: 1
Зарегистрирован: Пн ноя 26, 2007 15:19:20
Сообщений: 146
Откуда: Литва, Вильнюс
Рейтинг сообщения: 0
Microtech, большое спасибо за помощь!!! :))
Припаял конденсатор 1нФ, на выходе стабильные 170В и индикатор больше не мерцает. :))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 30, 2010 14:08:43
Друг Кота
Аватар пользователя

Карма: 36
Рейтинг сообщений: 495
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10556
Откуда: Москва
Рейтинг сообщения: 0
иногда стоит потратить в 10раз дороже...результат явно будет того стоить :)

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, ЭПЛ-1Б (очень! применялась в осц например С7-19).
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 30, 2010 14:45:09
Нашел транзистор. Понюхал.
Аватар пользователя

Зарегистрирован: Сб апр 25, 2009 20:38:29
Сообщений: 180
Откуда: Сыктывкар
Рейтинг сообщения: 0
решил себе в тачку поставить газоразрядный индикатор: включаю первую передачу-горит цифра 1, включаю вторую- горит цифра 2 и т.д. :) проблема лишь в том, как сделать включатели на рычаге переключения передач, ведь включив передачу, мы имеем небольшой люфт рычага, ход рычага в нижней его части очень маленький, я вспомнил о концевиках. Но концевики надо еще разместить так чтоб ничего не болталось и влезло под кожух рычага :shock: может у кого-нибудь есть идеи? :)

_________________
Люблю паять


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 30, 2010 15:09:55
Нашел транзистор. Понюхал.
Аватар пользователя

Зарегистрирован: Сб апр 25, 2009 20:38:29
Сообщений: 180
Откуда: Сыктывкар
Рейтинг сообщения: 0

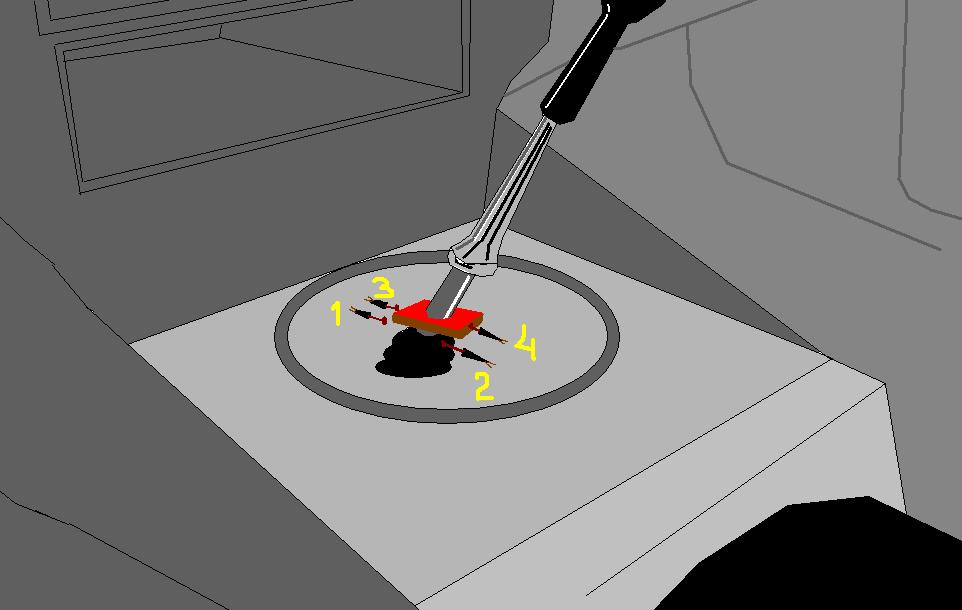

чтото вроде этого:


Вложения:
Безымянный.JPG [45.01 KiB]
Скачиваний: 924

_________________
Люблю паять
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 30, 2010 15:39:41
Встал на лапы
Аватар пользователя

Зарегистрирован: Вс ноя 01, 2009 15:25:45
Сообщений: 129
Откуда: Ярославль
Рейтинг сообщения: 0
На стержень рукоятки - магнитное кольцо (например от динамика), а по сторонам - герконы. Просто и надёжно... :)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 30, 2010 15:53:10
Нашел транзистор. Понюхал.
Аватар пользователя

Зарегистрирован: Сб апр 25, 2009 20:38:29
Сообщений: 180
Откуда: Сыктывкар
Рейтинг сообщения: 0
:shock: опааанаа, точно!!! :beer: а магнит не будет действовать на все сразу? напоминаю что там очень маленький ход рычага. а при каком расстоянии (геркон-магнит)геркон замыкается? гдето 5 мм наверно?

_________________
Люблю паять


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 30, 2010 16:30:55
Встал на лапы
Аватар пользователя

Зарегистрирован: Вс ноя 01, 2009 15:25:45
Сообщений: 129
Откуда: Ярославль
Рейтинг сообщения: 0
Древолович писал(а):
:shock: опааанаа, точно!!! :beer: а магнит не будет действовать на все сразу? напоминаю что там очень маленький ход рычага. а при каком расстоянии (геркон-магнит)геркон замыкается? гдето 5 мм наверно?

И герконы есть разные, равно как и магниты. Подбирается экспериментально. Удачи! :))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 30, 2010 18:24:55
Вымогатель припоя
Аватар пользователя

Карма: 3
Рейтинг сообщений: 60
Зарегистрирован: Вт окт 09, 2007 13:28:12
Сообщений: 646
Откуда: Москва
Рейтинг сообщения: 0
Во :))) нарыл из журнала радиомир ,мобильный пробник(12v) для проверки индикаторов.

правда помоему с намоткой транса гемор определенный есть ,ххммм странная схемка


Вложения:
Комментарий к файлу: ПРОБНИК ГАЗОРАЗРЯДНЫХ ИНДИКАТОРОВ
ПРОБНИК-ГАЗОРАЗРЯДНЫХ-ИНДИК.jpg [194.13 KiB]
Скачиваний: 645
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 30, 2010 19:28:14
Родился
Аватар пользователя

Зарегистрирован: Сб мар 27, 2010 12:30:59
Сообщений: 9
Откуда: Moskau
Рейтинг сообщения: 0
Всё, допёр насчёт делителя! Исходя из схемы, там каждая МС ИЕ1 делит частоту на 10, следовательно добавив последовательно так же в начало каскада 2 ИЕ1 мы получим искомое деление на 100.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 30, 2010 19:33:01
Вымогатель припоя
Аватар пользователя

Карма: 3
Рейтинг сообщений: 60
Зарегистрирован: Вт окт 09, 2007 13:28:12
Сообщений: 646
Откуда: Москва
Рейтинг сообщения: 0
Древолович писал(а):
решил себе в тачку поставить газоразрядный индикатор: включаю первую передачу-горит цифра 1, включаю вторую- горит цифра 2 и т.д. :) проблема лишь в том, как сделать включатели на рычаге переключения передач, ведь включив передачу, мы имеем небольшой люфт рычага, ход рычага в нижней его части очень маленький, я вспомнил о концевиках. Но концевики надо еще разместить так чтоб ничего не болталось и влезло под кожух рычага :shock: может у кого-нибудь есть идеи? :)


Неее Древолович :))) сделай лучше тахометр на ин-13 :idea: схемку я видел в журнале "в помощь радиолюбителю"
и у мя где-то валялась если найду выложу .правда преобразователь для анодного можно попроще сделать .


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 30, 2010 20:00:58
Нашел транзистор. Понюхал.
Аватар пользователя

Зарегистрирован: Сб апр 25, 2009 20:38:29
Сообщений: 180
Откуда: Сыктывкар
Рейтинг сообщения: 0
я бы сделал, у меня ин-13 нету :cry: я бы хотел сделать тахометр на ин-14 или на ив-18 :) только схему не могу найти

_________________
Люблю паять


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 30, 2010 20:15:16
Родился
Аватар пользователя

Зарегистрирован: Сб мар 27, 2010 12:30:59
Сообщений: 9
Откуда: Moskau
Рейтинг сообщения: 0
А ни у кого нет подробной инфы про ИН-ки? Потипу того, что на 7-8 странице выдавал dx40. Интересует инфа на ИН-14 и ИН-16.
Ещё - кто-нибудь может придумать, где взять зелёное стекло для защитной панельки на лампы, ну или на худой конец зелёное оргстекло?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт мар 30, 2010 20:51:56
Вымогатель припоя

Зарегистрирован: Пт май 15, 2009 14:32:29
Сообщений: 552
Откуда: Москва
Рейтинг сообщения: 0
-=INFINITY=-, зла не хватает!!! :evil:
Который раз пишу про справочник Кацнельсона, так всем трижды начхать, в енный раз спросят. Вот взять и ...
Кацнельсон Б.В. Электровакуумные электронные и газоразрядные приборы .
В ГУГЛ!!!


Вернуться наверх
