Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн янв 25, 2021 20:37:43
Потрогал лапой паяльник
Аватар пользователя

Карма: 1
Рейтинг сообщений: 1
Зарегистрирован: Пт май 07, 2010 01:42:09
Сообщений: 324
Откуда: РФ
Рейтинг сообщения: 0
В общем подключил модуль к ПК, он не видит спутники, как я понял из гугла, то ему нужно прошить правильный файл конфигурации, но что-то я не могу его найти, может кто поделится таковым для GPS приёмник GY-NEO6MV2 с активной антенной (uBlox Neo 6M) ?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн янв 25, 2021 21:22:43
Встал на лапы

Карма: 3
Рейтинг сообщений: 34
Зарегистрирован: Вс сен 01, 2013 19:21:15
Сообщений: 90
Откуда: город К
Рейтинг сообщения: 0
Вопрос по дешифратору К155ИД1.... Мне не повезло или есть отличия, в зависимости от года выпуска ?

Вам просто не повезло.

Вероятно - заменил микросхемы 1983 года на 1986 и паразитная засветка пропала.

Провёл небольшую лабораторную работу по проверке выходов дешифратора К155ИД1. Взял экземпляры 1981, 1983 (другого месяца, чем до того стояли в часах), 1986 и 1988 года. При коде "1111" на входах, все выхода выключены, напряжение пробоя 70...80 В, утечка при потенциале +50 В - 20...50 нА. Также, проверил раритетный дешифратор N8T01 1970 года (отличается от SN74141 назначением выводов и отсутствием гашения), у которого, согласно даташиту, нет стабилитронов - пробой выхода при +40 В.

Проверил демонтированные К155ИД1 (выпуск февраль 1983 года) - напряжение пробоя выхода 50 В, почему-то нет четкой ВАХ.

_________________
Пушистый ? Ага... чёрный, чешуйчатый и крылатый !
---
Consulовед второго уровня.


Последний раз редактировалось 1Ж24Б Вт янв 26, 2021 08:30:18, всего редактировалось 1 раз.

Вернуться наверх

Друзья! Скоро Новый Год! Китайский! Но мы работаем и в праздники тоже!

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пн янв 25, 2021 22:08:10
Потрогал лапой паяльник
Аватар пользователя

Карма: 1
Рейтинг сообщений: 1
Зарегистрирован: Пт май 07, 2010 01:42:09
Сообщений: 324
Откуда: РФ
Рейтинг сообщения: 0
Вот что мне показывает U-Centr модуль лежит на подоконнике.
Вложение:
Безымянный.png [191.43 KiB]
Скачиваний: 84


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Услуги 3D печати
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Вт янв 26, 2021 09:12:12
Встал на лапы
Аватар пользователя

Зарегистрирован: Ср окт 31, 2018 10:29:06
Сообщений: 114
Рейтинг сообщения: 0
Вопрос по дешифратору К155ИД1.... Мне не повезло или есть отличия, в зависимости от года выпуска ?

Вам просто не повезло.
Сюда, обоим.
https://radiokot.ru/forum/viewtopic.php ... 3#p2140453

Так а что не так? Попался человеку брак, не повезло, как я и сказал.
Для статистики: из примерно 15 К155ИД1, что у меня есть (все выпуска до 1986г.), только одна попалась с таким дефектом. Поэтому считаю эту проблему несколько раздутой (да, она есть, но не в таких масштабах).


Вернуться наверх

В поисках идеального силового ключа

Выбор полупроводникового силового ключа зависит от его свойств, стоимости жизненного цикла преобразователя, а также цели его разработки и требований к производительности. Infineon предлагает целую линейку MOSFET и IGBT с широкой запрещенной зоной (SiC и GaN), продолжая при этом работать над их усовершенствованием.

Читать статью>>
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Ср янв 27, 2021 23:08:46
Встал на лапы

Карма: 3
Рейтинг сообщений: 34
Зарегистрирован: Вс сен 01, 2013 19:21:15
Сообщений: 90
Откуда: город К
Рейтинг сообщения: 0
Так а что не так? Попался человеку брак, не повезло, как я и сказал.

Вскрыл обе ИД1 - брак завода "Интеграл" в 80-е. Когда приваривали золотую проволоку к площадке выхода (выв. 11), повредили изоляцию под ней, создав утечку на минус питания. Больше тридцати лет хранения только всё ухудшили.

_________________
Пушистый ? Ага... чёрный, чешуйчатый и крылатый !
---
Consulовед второго уровня.


Вернуться наверх

Запускаем новый BLE 5.2-чип BlueNRG-LP от STMicroelectronics

Любая разработка начинается с чтения документации и изучения доступных средств разработки. Данный материал целиком посвящен средствам разработки, включая детальные инструкции по запуску вашего первого приложения на BlueNRG-LP. Описана работа с отладкой STEVAL-IDB011V1, набором инструментов и пакетом ПО позволяющим разработчику быстро войти в курс дела.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Ср янв 27, 2021 23:24:41
Прорезались зубы

Карма: 9
Рейтинг сообщений: 31
Зарегистрирован: Вт янв 26, 2021 22:33:21
Сообщений: 241
Рейтинг сообщения: 0
Хороший человек прислал индикаторы ИН-4 , завтра заберу с почты ! И буду думать о создании нового проекта !!! Конечно же на микроконтроллере - и опять пока не знаю на каком ))


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Ср янв 27, 2021 23:28:40
Открыл глаза

Карма: 5
Рейтинг сообщений: 15
Зарегистрирован: Пн сен 24, 2018 10:05:15
Сообщений: 53
Рейтинг сообщения: 0
Может ESP12Е(ESP8266) ?


Вернуться наверх



Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Ср янв 27, 2021 23:38:35
Прорезались зубы

Карма: 9
Рейтинг сообщений: 31
Зарегистрирован: Вт янв 26, 2021 22:33:21
Сообщений: 241
Рейтинг сообщения: 0
Может ESP12Е(ESP8266) ?

Нет ! Или PIC или AVR !!! У меня их много всяких ! Ну и среды программирований я прошёл обе !!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Чт янв 28, 2021 13:33:01
Вымогатель припоя

Карма: 10
Рейтинг сообщений: 75
Зарегистрирован: Сб мар 07, 2015 20:48:22
Сообщений: 531
Откуда: Московская область
Рейтинг сообщения: 0
MSP430, там часы уже как правило есть.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Чт янв 28, 2021 22:42:38
Нашел транзистор. Понюхал.
Аватар пользователя

Карма: 8
Рейтинг сообщений: 49
Зарегистрирован: Вс июл 13, 2014 19:44:16
Сообщений: 190
Откуда: Москва
Рейтинг сообщения: 0
Правда ли, что применять ИН-18 вместе с К155ИД1 нежелательно из-за малого напряжения стабилизации (60 В) встроенных в ИД1 стабилитронов подтяжки?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт янв 29, 2021 02:39:04
Прорезались зубы

Карма: 9
Рейтинг сообщений: 31
Зарегистрирован: Вт янв 26, 2021 22:33:21
Сообщений: 241
Рейтинг сообщения: 0
Хороший человек прислал индикаторы ИН-4 , завтра заберу с почты ! И буду думать о создании нового проекта !!! Конечно же на микроконтроллере - и опять пока не знаю на каком ))

Получил на почте . Взял с какого то сайта печатку . Сделал , и получил фиаско !! ИНДИКАТОРЫ оказались под углом , почему то ...


Вложения:
PHOTO_20210129_040855.jpg [226.67 KiB]
Скачиваний: 137
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт янв 29, 2021 07:02:11
Друг Кота
Аватар пользователя

Карма: 45
Рейтинг сообщений: 1209
Зарегистрирован: Пт авг 28, 2009 21:34:30
Сообщений: 6803
Откуда: 845-й км.
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
YellowColor, А какая связь между "напряжением стабилизации" и ИН-18? Если все газоразрядные лампы светят от тока. ИН-18 в том числе.

_________________
А люди посмотрят и скажут: "Собаки летят. Вот и осень."


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт янв 29, 2021 07:17:40
Сверлит текстолит когтями
Аватар пользователя

Карма: 7
Рейтинг сообщений: 129
Зарегистрирован: Вт фев 21, 2017 18:59:21
Сообщений: 1287
Откуда: Седой Урал
Рейтинг сообщения: 0
... ИНДИКАТОРЫ оказались под углом , почему то ...


Вот плата знаменитых :)) часов на ИН-4 Сравнивайте :)


Вложения:
Спутник ИН-4 GPS.lay6 [297.51 KiB]
Скачиваний: 71
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт янв 29, 2021 16:34:22
Нашел транзистор. Понюхал.
Аватар пользователя

Карма: 8
Рейтинг сообщений: 49
Зарегистрирован: Вс июл 13, 2014 19:44:16
Сообщений: 190
Откуда: Москва
Рейтинг сообщения: 0
YellowColor, А какая связь между "напряжением стабилизации" и ИН-18? Если все газоразрядные лампы светят от тока. ИН-18 в том числе.

Понятия не имею. С газоразрядными приборами не работал раньше. Мнение такое есть, вот и поинтересовался.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт янв 29, 2021 19:41:09
Друг Кота

Карма: 22
Рейтинг сообщений: 316
Зарегистрирован: Вс фев 15, 2009 01:04:58
Сообщений: 4384
Откуда: Kaluga
Рейтинг сообщения: 0
Напряжение тлеющего разряда слабо зависит от тока. Есть даже специально выведенные противоестественной генетикой и темным колдунством газоразрядные стабилитроны.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Пт янв 29, 2021 20:08:31
Друг Кота
Аватар пользователя

Карма: 45
Рейтинг сообщений: 1209
Зарегистрирован: Пт авг 28, 2009 21:34:30
Сообщений: 6803
Откуда: 845-й км.
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
Да не, уже надоело каждую десятую страницу пересказывать принципы работы газоразрядных устройств. "Низкое напряжение" стабилитронов на выходе ключей могут только не позволить нормально потухнуть индикатору если анодное напряжение чрезмерно завышено. Т.е. Ua - Uстаб > Uгорения. Вот и всё. А ИН-18 это или ИН-16 - саваршенна дафанаря.

_________________
А люди посмотрят и скажут: "Собаки летят. Вот и осень."


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб янв 30, 2021 03:31:39
Прорезались зубы

Карма: 9
Рейтинг сообщений: 31
Зарегистрирован: Вт янв 26, 2021 22:33:21
Сообщений: 241
Рейтинг сообщения: 0
... ИНДИКАТОРЫ оказались под углом , почему то ...


Вот плата знаменитых :)) часов на ИН-4 Сравнивайте :)

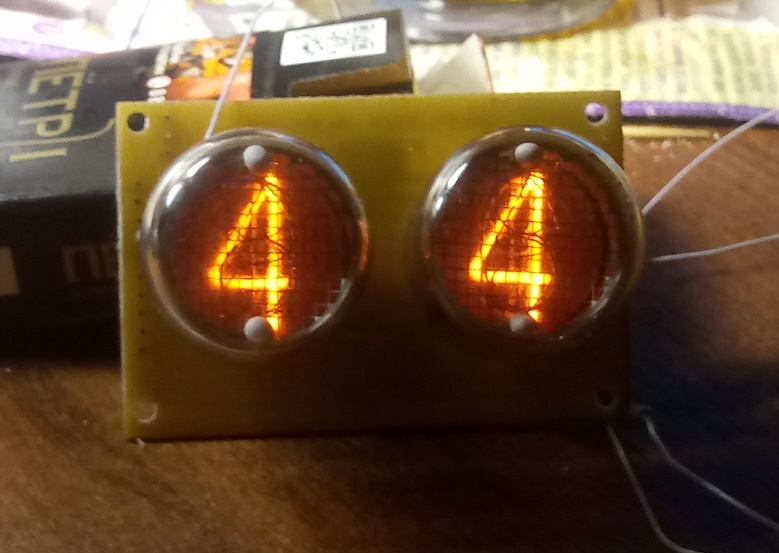

Я её и дюзнул , правда решил переделать слегка, разбить на 3 платы с индикатороми, добавить секунды, и без интернета за ненадобностью, часы реального времени заменю на M41T81 , у них коррекция хода позволяет достигнуть точности 30- 60 сек в год. Раз в год думаю можно откорректировать. А то, что индикаторы оказались под углом ... Это я отзеркалил уже отзеркаленное, в общем дело было не в бабине )))

Добавлено after 3 hours 51 minute 37 seconds:
Переделал плату под два индикатора (пока) , запитал от сети через мост и сопрот на 27 К. Вроде светится ! Теперь можно начинать делать схему , и программу ! Но это время конечно .

Добавлено after 1 hour 50 minutes 15 seconds:
Пошарился в закромах, и оказалось что нет к155ид1 (((. Придётся покупать у местных барыг . И уже определился с МК ! Это будет старая добрая ATMEGA8-20AU ! Часы реального времени M41T81, шесть индикаторов ИН-4, и ещё проблема с точками , или двоеточиями между часами - минутами, минутами и секундами - это вот проблема пока ! Что там поставить ... неонки какие нибудь ... а где их взять ?

Добавлено after 56 minutes 17 seconds:
ещё фото, пока больше ничего нет.


Вложения:
PHOTO_20210130_052459.jpg [242.6 KiB]
Скачиваний: 76
PHOTO_20210130_023737.jpg [251.85 KiB]
Скачиваний: 74
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб янв 30, 2021 04:51:36
Друг Кота

Карма: 170
Рейтинг сообщений: 7261
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 29055
Откуда: Нерезиновая
Рейтинг сообщения: 0
А ИН-18 это или ИН-16 - саваршенна дафанаря.

:))) :))) :))) Но, всё равно ищут "схему часов на ИН-12".. Хотя схема для ГРИ от "марки" газоразрядного индикатора не зависит, принцип рпботы один и тот же..



Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб янв 30, 2021 05:58:41
Сверлит текстолит когтями
Аватар пользователя

Карма: 7
Рейтинг сообщений: 129
Зарегистрирован: Вт фев 21, 2017 18:59:21
Сообщений: 1287
Откуда: Седой Урал
Рейтинг сообщения: 0
...поставить ... неонки какие нибудь ... а где их взять ?


Вот https://aliexpress.ru/item/33034913816. ... 7381364671 или вот https://www.dessy.ru/catalog-pdc453535.html


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на газоразрядных индикаторах
СообщениеДобавлено: Сб янв 30, 2021 08:30:52
Друг Кота
Аватар пользователя

Карма: 45
Рейтинг сообщений: 1209
Зарегистрирован: Пт авг 28, 2009 21:34:30
Сообщений: 6803
Откуда: 845-й км.
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
Но, всё равно ищут "схему часов на ИН-12"..
Ну тут я не соглашусь. Дело в том, что способности к отображению у индикаторов разные. У ИН-16 и ИН-14 две десятичные точки, а у ИН-18 и еще целой толпы ламп - ни одной. У ИН-12Б точка слева, а у ИН-8-2 - справа.

И если схема с прошивкой сделана под ИН-12Б, то поставить туда ИН-8 - может пропасть важная информация. Я, например, так различаю показывает мне время или дату 12:12 - время, а 12.12. - дата, 20 21 - год

_________________
А люди посмотрят и скажут: "Собаки летят. Вот и осень."


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 46648 ]     ... , , , 2328, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 16


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
