 Заголовок сообщения: Плата и детали для измерителя полупроводников (транзистортес
СообщениеДобавлено: Ср июн 22, 2016 10:18:40
Друг Кота
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 12]
Карма: 90
Рейтинг сообщений: 385
Зарегистрирован: Чт июн 24, 2010 22:59:35
Сообщений: 5690
Откуда: С-Петербург
Рейтинг сообщения: 2
Вариант транзистортестера Маркуса с графическим ОЛЕД дисплеем в формате измерительного пинцета.
Изображение Изображение

Типы тестируемых элементов ("обозначение на экране"):
- NPN транзисторы "NPN"
- PNP транзисторы "PNP"
- N-канальные-обогащенные MOSFET "N-E-MOS"
- P-канальные-обогащенные MOSFET "P-E-MOS"
- N-канальные-обедненные MOSFET "N-D-MOS"
- P-канальные-обедненные MOSFET "P-D-MOS"
- N-канальные JFET "N-JFET"
- P-канальные JFET "P-JFET"
- Однопереходные "UJT" и программируемые однопереходные транзисторы "PUT"
- Тиристоры маломощные "Tyrystor"
- Симисторы маломощные "Triak"
- Диоды кремниевые, германиевые, Шоттки, светодиоды "Diode"
- Стабилитроны с обратным напряжением пробоя <4.5В
- Двухкатодные сборки диодов "Double diode CK"
- Двуханодные сборки диодов "Double diode CA"
- Два последовательно соединенных диода "2 diode series"
- Диоды симметричные "Diode symmetric"
- Резисторы - диапазон от 0 до 50М, максимальное разрешение 0,01ом
- Конденсаторы - диапазон от 0,5pF до 100000uF [nF, uF, mF],максимальное разрешение 0,01pF
- ESR в диапазоне 90nF - 100000uF, максимальное разрешение 0,01ом
- Измерение потерь Vloss% в диапазоне 5nF - 100000uF, максимальное разрешение 0,01ом
- Индуктивность (L) в диапазоне 0.1мкГн - 20Гн, максимальное разрешение 0,01мкГн
- Кварцы от 1 до 13МГц, в том числе и трехногие с встроенными конденсаторами, керамические кварцы измеряет и от 0.4МГц, я пробовал кварцы 20-30-40МГц, в основном он их видит, но показывает частоту 1-й гармоники.
На экран также выводится символьное обозначение элемента и цоколевка.

Дополнительные параметры измерения полупроводников:
- H21e (коэффициент усиления по току) - диапазон до 10000
- (1-2-3) - порядок подключенных выводов элемента
- Наличие элементов защиты - диода - "Символ диода"
- Прямое напряжение – Uf [mV]
- Напряжение открытия (для MOSFET) - Vt [mV]
- Емкость затвора (для MOSFET) - C= [nF]

Для удобства определении SMD компонентов имеется панелька из текстолита с тремя площадками.

Дополнительные функции:
- Генератор меандра, произвольная частота в диапазоне 1Гц - 2МГц
- Генератор PWM (ШИМ), частота 7.812кГц или 15.624кГц, заполнение от 0% до 100% ШИМ
- Частотомер в диапазоне 0 - 4МГц, максимальное разрешение 0,00001Гц
- Измерение напряжения (при использовании делителя 10:1) в диапазоне 0 - 50В, максимальное разрешение 0,01В (делитель есть на плате)
Входы вольтметра, частотомера и UART (для вывода результатов измерения на компьютер) на разъеме miniUSB, который также используется и для зарядки АКБ приборчика.

Описание предыдущих вариантов с ЖК дисплеем 1602 в статье http://radiokot.ru/circuit/digital/measure/91/ и в теме viewtopic.php?f=51&t=105482
Подробное описание на сайте http://www.mikrocontroller.net/svnbrows ... x/russian/, сюда не прикрепить, большой размер.

На ОЛЕД приборчик получается вдвое тоньше и легче, дисплей информативнее, изображение намного контрастнее, и читается лучше, несмотря на то что мельче.
Пинцет текстолитовый с некоторой компенсацией влияния емкости рук (наружная земляная шина, измерительная внутри) и возможностью прикручивать металлические наконечники, покрытие пинцета и панельки для СМД - иммерсионное золото.
Или возможно применение стального пинцета как в предыдущих вариантах.
Дополнительно к прежней функциональности частота МК вдвое выше, есть возможность непрерывного измерения конденсаторов или резисторов (пропускается процедура распознавания элемента и измерения происходят быстрее),

Пробная партия уже разошлась, в перспективе будет еще, про срокам, вариантам комплектации и ценам лучше обращаться сразу в личку, т.к. в дальнейшем сообщение отредактировать сложно, а все может измениться. на март 2017 года стоимость около 2000р. в зависимости от комплектации

Доставка в любую страну, если это технически возможно на данный момент (например на Украину иногда не хотят брать посылки, какие-то внутренние распоряжения).


Последний раз редактировалось AlekseyEnergo Вс мар 05, 2017 15:15:09, всего редактировалось 2 раз(а).
.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Плата и детали для измерителя полупроводников (транзисто
СообщениеДобавлено: Ср июн 22, 2016 10:37:01
Мудрый кот
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Карма: 10
Рейтинг сообщений: 272
Зарегистрирован: Пт мар 26, 2010 17:16:52
Сообщений: 1769
Откуда: Kazan
Рейтинг сообщения: 0
Если будет озвучена цена, хотя бы орриентировочная (например в у.е.), дело пойдет веселей.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Плата и детали для измерителя полупроводников (транзисто
СообщениеДобавлено: Чт июн 23, 2016 09:09:25
Друг Кота
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 12]
Карма: 90
Рейтинг сообщений: 385
Зарегистрирован: Чт июн 24, 2010 22:59:35
Сообщений: 5690
Откуда: С-Петербург
Рейтинг сообщения: 0
В у.е. тоже не вариант, когда у.е подорожало в два раза, то предыдущий вариант приборчика не более чем в полтора, не все комплектующие подорожали в соответствии с баксом. Пока нет стабильности, цены в магазине меняются очень часто. :(
При этом возможны различные варианты комплектации, соответственно разные цены, почтовые расходы тоже зависят от веса, местонахождения покупателя.
Пишите в личку желаемую комплектацию, вариант прошивки, дисплея, пинцета, свой регион проживания, всем отвечу.


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Услуги 3D печати
Не в сети
 Заголовок сообщения: Re: Плата и детали для измерителя полупроводников (транзисто
СообщениеДобавлено: Чт июн 23, 2016 14:33:17
Друг Кота
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 12]
Карма: 90
Рейтинг сообщений: 385
Зарегистрирован: Чт июн 24, 2010 22:59:35
Сообщений: 5690
Откуда: С-Петербург
Рейтинг сообщения: 0
Вид полностью собранного устройства с текстолитовыми щупами:


Вернуться наверх

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Инженеры КОМПЭЛ провели сравнительное тестирование аккумуляторов EVE и Samsung популярного для бытовых и индустриальных применений типоразмера 18650. Для теста были выбраны аккумуляторы литий-никельмарганцевой системы: по два образца одного наименования каждого производителя – и протестированы на двух значениях тока разряда: 0,5 А и 2,5 А. Испытания проводились в нормальных условиях на электронной нагрузке EBD-USB от ZKEtech, а зарядка осуществлялась от лабораторного источника питания в режиме CC+CV в соответствии с рекомендациями в даташите на определенную модель.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Плата и детали для измерителя полупроводников (транзисто
СообщениеДобавлено: Чт июл 14, 2016 09:32:58
Друг Кота
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 12]
Карма: 90
Рейтинг сообщений: 385
Зарегистрирован: Чт июн 24, 2010 22:59:35
Сообщений: 5690
Откуда: С-Петербург
Рейтинг сообщения: 0
Сейчас есть два комплекта в наличии.


Вернуться наверх

Новый аккумулятор EVE серии PLM для GSM-трекеров, работающих в жёстких условиях (до -40°С)

Компания EVE выпустила новый аккумулятор серии PLM, сочетающий в себе высокую безопасность, длительный срок службы, широкий температурный диапазон и высокую токоотдачу даже при отрицательной температуре. Эти аккумуляторы поддерживают заряд при температуре от -40/-20°С (сниженным значением тока), безопасны (не воспламеняются и не взрываются) при механическом повреждении (протыкание и сдавливание), устойчивы к вибрации. Они могут применяться как для автотранспорта (трекеры, маячки, сигнализация), так и для промышленных устройств мониторинга, IoT-устройств.

Подробнее>>
В сети
 Заголовок сообщения: Re: Плата и детали для измерителя полупроводников (транзисто
СообщениеДобавлено: Пт июл 15, 2016 12:45:34
Родился
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Зарегистрирован: Чт дек 23, 2010 23:39:22
Сообщений: 1
Рейтинг сообщения: 0
Стал счастливым обладателем этого девайса. Владу большое Спасибо. Отправил всё быстро. Упаковано выше всяких похвал. Собрано хорошо, аккуратно. Буду теперь делать корпус. :solder: Доволен очень. :beer:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Плата и детали для измерителя полупроводников (транзисто
СообщениеДобавлено: Вс июл 17, 2016 15:47:22
Друг Кота
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 12]
Карма: 90
Рейтинг сообщений: 385
Зарегистрирован: Чт июн 24, 2010 22:59:35
Сообщений: 5690
Откуда: С-Петербург
Рейтинг сообщения: 0
Большое спасибо за отзыв :beer: Успехов! :beer:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Плата и детали для измерителя полупроводников (транзисто
СообщениеДобавлено: Ср авг 03, 2016 09:46:36
Открыл глаза
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Карма: 5
Рейтинг сообщений: 2
Зарегистрирован: Пн янв 13, 2014 18:01:27
Сообщений: 42
Откуда: Жуковский
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
Посылку получил, всё культурно упаковано. Уже не первый раз беру у vlad465, всё надежно и быстро.
Попытаюсь сделать модельку для корпуса (для печати), но уж как получится, да и времени маловато, ремонт дома.

vlad465, Спасибо!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Плата и детали для измерителя полупроводников (транзисто
СообщениеДобавлено: Пн авг 08, 2016 12:50:46
Друг Кота
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 12]
Карма: 90
Рейтинг сообщений: 385
Зарегистрирован: Чт июн 24, 2010 22:59:35
Сообщений: 5690
Откуда: С-Петербург
Рейтинг сообщения: 0
Успехов! :beer:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Плата и детали для измерителя полупроводников (транзисто
СообщениеДобавлено: Пт окт 28, 2016 23:16:55
Вымогатель припоя
Аватар пользователя
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Карма: 9
Рейтинг сообщений: 161
Зарегистрирован: Пт сен 28, 2012 05:23:33
Сообщений: 511
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Влад, а есть видео работы прибора?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Плата и детали для измерителя полупроводников (транзисто
СообщениеДобавлено: Чт мар 30, 2017 10:21:33
Друг Кота
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 12]
Карма: 90
Рейтинг сообщений: 385
Зарегистрирован: Чт июн 24, 2010 22:59:35
Сообщений: 5690
Откуда: С-Петербург
Рейтинг сообщения: 0
У меня видео нет, в сети полно разных - https://yandex.ru/video/search?text=%D1 ... 0%B5%D1%80


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Плата и детали для измерителя полупроводников (транзисто
СообщениеДобавлено: Вс апр 09, 2017 10:47:55
Родился
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Зарегистрирован: Пт янв 29, 2010 09:55:00
Сообщений: 2
Рейтинг сообщения: 0
Влад, спасибо - собрал устройство, сразу не запустилось, но не было возможности сразу отладить (командировки).
По итогу - сопля под конденсатором 1nf контроллера питания дисплея.
Фотографию новой версии, еще не отмытой и прошлой версии, в корпусе - в приложении (фотографировал, как водится, на тапок).
P.S. Руки - какие есть - других не будет - да и не было цели сделать корпус идеально хорошо - прибор утилитарный, а корпус получился удобный :))



Вложения:
viber image.jpg [90.55 KiB]
Скачиваний: 14730
TTester.jpg [124.91 KiB]
Скачиваний: 1313
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Плата и детали для измерителя полупроводников (транзисто
СообщениеДобавлено: Ср июн 14, 2017 08:32:56
Друг Кота
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 12]
Карма: 90
Рейтинг сообщений: 385
Зарегистрирован: Чт июн 24, 2010 22:59:35
Сообщений: 5690
Откуда: С-Петербург
Рейтинг сообщения: 0
Главное что работает как нужно! :beer:

_________________
Печатные платы и детали для сборки здесь, здесь и здесь, часики


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Плата и детали для измерителя полупроводников (транзисто
СообщениеДобавлено: Пн июн 19, 2017 07:33:23
Открыл глаза
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Карма: 6
Рейтинг сообщений: 1
Зарегистрирован: Вс апр 13, 2014 11:57:50
Сообщений: 64
Откуда: Оренбургская обл
Рейтинг сообщения: 0
Влад...Приветствую!
Не нашёл на ..майле.. - нашу переписку (1й вариант изм...).
Приобрел бы плату.... и кварц который там нужен, для варианта с графическим дисплеем.
ps//// Если в схеме добавлены другие детали по сравнению с 1-м вариантом - то и их тоже.
73! С Уважением , Владимир.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Плата и детали для измерителя полупроводников (транзисто
СообщениеДобавлено: Пт авг 11, 2017 07:43:45
Друг Кота
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 12]
Карма: 90
Рейтинг сообщений: 385
Зарегистрирован: Чт июн 24, 2010 22:59:35
Сообщений: 5690
Откуда: С-Петербург
Рейтинг сообщения: 1
Вам все отправил. :beer:

_________________
Печатные платы и детали для сборки здесь, здесь и здесь, часики


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Плата и детали для измерителя полупроводников (транзисто
СообщениеДобавлено: Ср авг 16, 2017 07:58:45
Опытный кот
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 6]
Карма: 7
Рейтинг сообщений: 166
Зарегистрирован: Чт окт 08, 2015 05:03:03
Сообщений: 757
Откуда: заМКАДыш
Рейтинг сообщения: 0

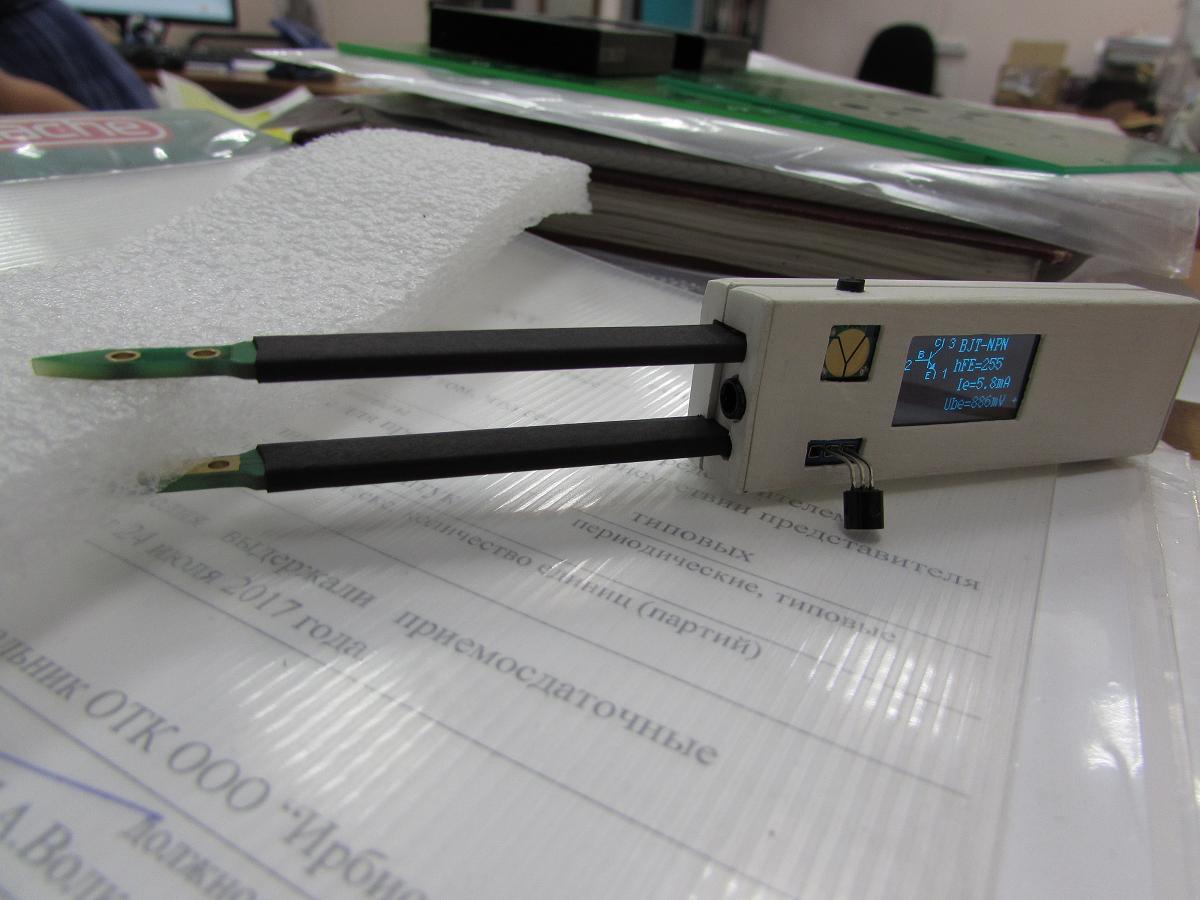

а вот и мой) Повторю не в первый раз,ПРАВИЛЬНО и аккуратно собранный прибор работает СРАЗУ)Владу ,как всегда-большой респект)


Вложения:
Изображение 057.jpg [35.64 KiB]
Скачиваний: 1357

_________________
электроника-наука о контактах,радиотехника-наука о "земле".
"Копаю" хорошо,лопата импортная)
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Плата и детали для измерителя полупроводников (транзисто
СообщениеДобавлено: Ср авг 23, 2017 09:51:58
Друг Кота
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 12]
Карма: 90
Рейтинг сообщений: 385
Зарегистрирован: Чт июн 24, 2010 22:59:35
Сообщений: 5690
Откуда: С-Петербург
Рейтинг сообщения: 0
Фотка конечно подкачала, но рад что все хорошо работает. :beer:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Плата и детали для измерителя полупроводников (транзисто
СообщениеДобавлено: Пн сен 11, 2017 09:05:51
Опытный кот
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 6]
Карма: 7
Рейтинг сообщений: 166
Зарегистрирован: Чт окт 08, 2015 05:03:03
Сообщений: 757
Откуда: заМКАДыш
Рейтинг сообщения: 0
Вариант корпуса из кабель-канала 25*16


Вложения:
IMG_5233.jpg [102.24 KiB]
Скачиваний: 1764

_________________
электроника-наука о контактах,радиотехника-наука о "земле".
"Копаю" хорошо,лопата импортная)
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Плата и детали для измерителя полупроводников (транзисто
СообщениеДобавлено: Сб ноя 04, 2017 11:27:58
Открыл глаза
Рейтинг продавца: нет оценок
[Всего оценок: 0]
Карма: 5
Рейтинг сообщений: 2
Зарегистрирован: Пн янв 13, 2014 18:01:27
Сообщений: 42
Откуда: Жуковский
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
Влад, спасибо!
Посылку с кИтом сегодня получил. Всё в порядке. Комплектацию не проверял, думаю там всё ок, да и в процессе пайки всё разрулится.
С уважением, Владимир.

В настоящий момент проектируется корпус данного прибора. Проектирование ведется в Autodesk Fusion 360. Планируется сделать модель для печати на 3D принтере.
А пока сформирована модель тестера и выложена на thingiverse https://www.thingiverse.com/thing:2531976.
Возможны некоторые отклонения от реальных размеров, поскольку я делал модель по печатной плате и фото, потому могут быть отклонения.
Модель можете использовать по своему разумению. В модели нет разъема, расположенного между щупами, я пока не решил буду ли я его устанавливать.
В настоящий момент вариант корпуса есть, но он без крепления и очень сырой.


Вложения:
Комментарий к файлу: Еще не распаковывал
IMG_20170913_113641.jpg [96.7 KiB]
Скачиваний: 1450
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Плата и детали для измерителя полупроводников (транзисто
СообщениеДобавлено: Чт ноя 09, 2017 09:32:56
Друг Кота
Аватар пользователя
Рейтинг продавца:
[Всего оценок: 12]
Карма: 90
Рейтинг сообщений: 385
Зарегистрирован: Чт июн 24, 2010 22:59:35
Сообщений: 5690
Откуда: С-Петербург
Рейтинг сообщения: 0
Если будет несложно - выложите свою модель для печати на 3D принтере, наверно многим пригодится. :beer:
Под разъем аудио (для подключения различных переходников) несложно будет просверлить отверстие позже, если нужно.


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 82 ]  1, , , ,

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 8


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
