 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Сб мар 13, 2021 11:30:55
Грызет канифоль

Карма: 2
Рейтинг сообщений: 21
Зарегистрирован: Пн май 04, 2009 14:39:47
Сообщений: 299
Откуда: Россия г. Москва
Рейтинг сообщения: 0
На дисплее постоянно дрожит заряд батареи. Если смотреть в цифровом виде напряжение батареи на дисплее, то постоянно изменяется значение после запятой.

serg_svd Возможно это связано с проблемой которую я описывал на 8 стр. форума. Показания прибора при измерении напряжения скачут в определенном узком диапазоне на 0.08-0.12в. У меня это от 3.28 до 3.46в ориентировочно. Выше и ниже показания стабильные. Возможно у Вас подобные скачки происходят когда напряжение на входе измерения напряжения аккумулятора в подобном промежутке. Попробуйте изменить напряжение питания прибора в более широких пределах и проверить как будет вести.
Можете еще попробовать в режиме вольтметра регулируя измеряемое напряжение с блока питания, ест ли подобный участок нестабильных замеров у Вас.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Сб мар 13, 2021 14:15:50
Грызет канифоль
Аватар пользователя

Карма: 6
Рейтинг сообщений: 202
Зарегистрирован: Пт ноя 13, 2009 10:39:32
Сообщений: 272
Откуда: Москва
Рейтинг сообщения: 0

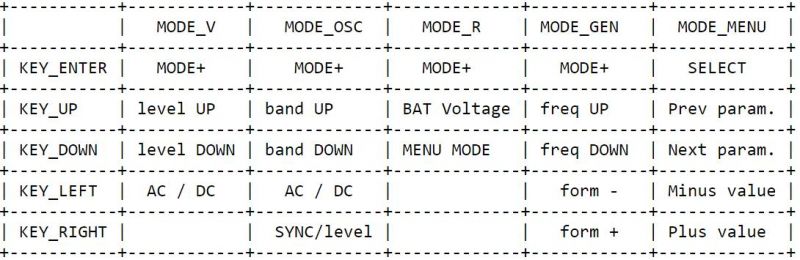

По кнопкам:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Вс мар 14, 2021 01:19:36
Нашел транзистор. Понюхал.
Аватар пользователя

Карма: 2
Рейтинг сообщений: 32
Зарегистрирован: Вс май 20, 2018 03:47:25
Сообщений: 175
Откуда: Иркутская обл.
Рейтинг сообщения: 0
Если нет конденсатора С8 , то будет дребезг в измерении батареи. У меня почему то производятся измерения только на РВ1 в версии Олед вольтметр 0 ~ 40 вольт, I2C дисплей 128x32, процессор STM32F303K6.


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Услуги 3D печати
Не в сети
 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Пн мар 15, 2021 10:04:54
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 18
Рейтинг сообщений: 243
Зарегистрирован: Ср янв 16, 2008 08:34:04
Сообщений: 2471
Откуда: KMV
Рейтинг сообщения: 0
Tvics писал(а):
Если нет конденсатора С8 , то будет дребезг в измерении батареи.

C8 установлен.
Tvics писал(а):
У меня почему то производятся измерения только на РВ1 в версии Олед вольтметр 0 ~ 40 вольт, I2C дисплей 128x32, процессор STM32F303K6.

У меня плата под STM32F303CBT6. Перепаял делитель R8R9 с PB1 на PA7. Что странно, напряежение батареи показывает что там, что там. И измерение явно "звенит"
Прошивка 128x32-f303cbt6-20200417


Вернуться наверх

Сравнительное тестирование аккумуляторов EVE Energy и Samsung типоразмера 18650

Инженеры КОМПЭЛ провели сравнительное тестирование аккумуляторов EVE и Samsung популярного для бытовых и индустриальных применений типоразмера 18650. Для теста были выбраны аккумуляторы литий-никельмарганцевой системы: по два образца одного наименования каждого производителя – и протестированы на двух значениях тока разряда: 0,5 А и 2,5 А. Испытания проводились в нормальных условиях на электронной нагрузке EBD-USB от ZKEtech, а зарядка осуществлялась от лабораторного источника питания в режиме CC+CV в соответствии с рекомендациями в даташите на определенную модель.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Вт мар 16, 2021 15:34:52
Открыл глаза

Зарегистрирован: Вс дек 26, 2010 21:50:26
Сообщений: 66
Рейтинг сообщения: 0
Tvics, печаткой не поделитесь ?


Вернуться наверх

Новый аккумулятор EVE серии PLM для GSM-трекеров, работающих в жёстких условиях (до -40°С)

Компания EVE выпустила новый аккумулятор серии PLM, сочетающий в себе высокую безопасность, длительный срок службы, широкий температурный диапазон и высокую токоотдачу даже при отрицательной температуре. Эти аккумуляторы поддерживают заряд при температуре от -40/-20°С (сниженным значением тока), безопасны (не воспламеняются и не взрываются) при механическом повреждении (протыкание и сдавливание), устойчивы к вибрации. Они могут применяться как для автотранспорта (трекеры, маячки, сигнализация), так и для промышленных устройств мониторинга, IoT-устройств.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Ср мар 17, 2021 02:18:32
Нашел транзистор. Понюхал.
Аватар пользователя

Карма: 2
Рейтинг сообщений: 32
Зарегистрирован: Вс май 20, 2018 03:47:25
Сообщений: 175
Откуда: Иркутская обл.
Рейтинг сообщения: 0
Могу только пока выложить под олед дисплей 0-40 вольт.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Ср мар 17, 2021 10:04:41
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 18
Рейтинг сообщений: 243
Зарегистрирован: Ср янв 16, 2008 08:34:04
Сообщений: 2471
Откуда: KMV
Рейтинг сообщения: 0
serg_svd писал(а):
Прошивка 128x32-f303cbt6-20200417

Fusion, может прошивка у меня не та? Брал с сайта http://ansvet.ru/stm/f3_volt_128x32/.
Есть подозрение, что продолжает измерять батарею на PB1.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Ср мар 17, 2021 12:13:38
Нашел транзистор. Понюхал.
Аватар пользователя

Карма: 2
Рейтинг сообщений: 32
Зарегистрирован: Вс май 20, 2018 03:47:25
Сообщений: 175
Откуда: Иркутская обл.
Рейтинг сообщения: 0
Читай выше, у меня так же измеряет только на РВ1


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Ср мар 17, 2021 14:04:03
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 18
Рейтинг сообщений: 243
Зарегистрирован: Ср янв 16, 2008 08:34:04
Сообщений: 2471
Откуда: KMV
Рейтинг сообщения: 0
Tvics писал(а):
Читай выше

Читал. Но у Вас же контроллер STM32F303K6? А у меня STM32F303CBT6.
Я не разбираюсь в этих типах контроллеров, но разве может одна и та же прошивка работать и там и там?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Ср мар 17, 2021 15:55:52
Открыл глаза

Зарегистрирован: Вс дек 26, 2010 21:50:26
Сообщений: 66
Рейтинг сообщения: 0
Могу только пока выложить под олед дисплей 0-40 вольт.


у меня как раз такой есть, лежит в загашнике.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Ср мар 17, 2021 18:57:21
Электрический кот
Аватар пользователя

Карма: 4
Рейтинг сообщений: 134
Зарегистрирован: Сб мар 09, 2013 11:29:22
Сообщений: 1019
Откуда: 40RUS, Жуков
Рейтинг сообщения: 0
serg_svd, Без разницы. Порт одинаковый. Корпуса разные.

_________________
IVL ex UA6PJ OSC_F303


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Чт мар 18, 2021 02:35:27
Нашел транзистор. Понюхал.
Аватар пользователя

Карма: 2
Рейтинг сообщений: 32
Зарегистрирован: Вс май 20, 2018 03:47:25
Сообщений: 175
Откуда: Иркутская обл.
Рейтинг сообщения: 0
Да прошивка и там и там будет работать. У меня тоже стоит STM32F303CBT6.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Чт мар 18, 2021 11:25:12
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 18
Рейтинг сообщений: 243
Зарегистрирован: Ср янв 16, 2008 08:34:04
Сообщений: 2471
Откуда: KMV
Рейтинг сообщения: 0
240265 писал(а):
Без разницы. Порт одинаковый.

Tvics писал(а):
Да прошивка и там и там будет работать.

Тогда не понимаю, что же творится с измерением аккумулятора? У Вас стабильные показания напряжения на нём?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Чт мар 18, 2021 11:52:41
Электрический кот
Аватар пользователя

Карма: 4
Рейтинг сообщений: 134
Зарегистрирован: Сб мар 09, 2013 11:29:22
Сообщений: 1019
Откуда: 40RUS, Жуков
Рейтинг сообщения: 0
У меня вообще пробника нет. :)))

_________________
IVL ex UA6PJ OSC_F303


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Чт мар 18, 2021 22:29:36
Сверлит текстолит когтями
Аватар пользователя

Карма: 5
Рейтинг сообщений: 89
Зарегистрирован: Сб янв 12, 2019 16:09:42
Сообщений: 1190
Рейтинг сообщения: 0
у меня вполне стабильные показания.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Пт мар 19, 2021 05:33:42
Нашел транзистор. Понюхал.
Аватар пользователя

Карма: 2
Рейтинг сообщений: 32
Зарегистрирован: Вс май 20, 2018 03:47:25
Сообщений: 175
Откуда: Иркутская обл.
Рейтинг сообщения: 0
У меня нормально измеряет аккумулятор, без заморочек.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Пт мар 19, 2021 10:50:42
Грызет канифоль
Аватар пользователя

Карма: 6
Рейтинг сообщений: 202
Зарегистрирован: Пт ноя 13, 2009 10:39:32
Сообщений: 272
Откуда: Москва
Рейтинг сообщения: 0
В режиме вольтметра стабильно.
https://disk.yandex.ru/i/QOT-9bUjYqt8Vw
Просмотр напряжения батарейки чуть меняется. Но там нет накопления. Сразу вывод с АЦП. Ловит помехи.
https://disk.yandex.ru/i/E5ixb00rgnx3Rg


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Пт мар 19, 2021 15:32:27
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 18
Рейтинг сообщений: 243
Зарегистрирован: Ср янв 16, 2008 08:34:04
Сообщений: 2471
Откуда: KMV
Рейтинг сообщения: 0
Fusion писал(а):
https://disk.yandex.ru/i/E5ixb00rgnx3Rg

Вот именно такое поведение и у меня. Я думал, что ошибка в монтаже.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Пт мар 19, 2021 15:47:56
Первый раз сказал Мяу!

Зарегистрирован: Сб апр 18, 2020 04:21:54
Сообщений: 34
Откуда: Калининград
Рейтинг сообщения: 0
Лично меня это совсем не напрягает, нет времени сидеть и смотреть на заряд аккумулятора
https://yadi.sk/i/8t1TKuPfM8S7pQ


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: пробник 4in1 на STM32F303
СообщениеДобавлено: Пт мар 19, 2021 16:23:23
Электрический кот
Аватар пользователя

Карма: 4
Рейтинг сообщений: 134
Зарегистрирован: Сб мар 09, 2013 11:29:22
Сообщений: 1019
Откуда: 40RUS, Жуков
Рейтинг сообщения: 1
Fusion,Сделай замер раз в секунду и вопросы пропадут :))

_________________
IVL ex UA6PJ OSC_F303


Вернуться наверх
