 Заголовок сообщения: Re: Внешний кварц и его конденсаторы.
СообщениеДобавлено: Вс авг 25, 2019 12:51:42
Первый раз сказал Мяу!

Зарегистрирован: Пн авг 19, 2019 06:39:18
Сообщений: 29
Рейтинг сообщения: 0
Есть ли какие нить эталонные формулы для расчета конденсаторов?
Так как приведенные в этом топике, немного разнятся или не понятны.

1) C = 2C_L - C_in
2) (с + 2)/2 = 12
3) Изображение


Вложения:
Снимок.JPG [9.52 KiB]
Скачиваний: 347
Снимок.JPG [9.52 KiB]
Скачиваний: 370
Вернуться наверх

Не в сети
 Заголовок сообщения: Нагрузочная емкость кварцевого резонатора
СообщениеДобавлено: Сб дек 21, 2019 14:11:11
Родился

Зарегистрирован: Пн ноя 18, 2019 18:38:16
Сообщений: 7
Рейтинг сообщения: 0
Добрый день.

Начал понемногу разбираться с кварцевыми резонаторами, но возникли вопросы, на которые мне так и не удалось найти ответа... Может быть кто-то поможет:

1. В даташите микроконтроллера указано, что для успешной работы микроконтроллера необходимо подключить 2 нагрузочных конденсатора по 15 pF каждый, но при просмотре даташитов самих кварцев - в них указан параметр "Нагрузочная емкость,пФ"

- 32 pF
- 16 pF
- 18 pF
- 10 pF
- 8 pF

Вопрос: Что такое "нагрузочная емкость" кварцевого резонатора и как это связано с рекомендациями в даташите самого микроконтроллера ? Т.е если я возьму кварц у которого нагрузочная емкость равна 8 pF, то при подключении двух конденсаторов по 15 pF (как указано в даташите контроллера) ничего работать не будет ? А если взять кварц на 32 pF, то все заработает ? - в общем совсем ничего не понятно....

2. На чип дипе наткнулся на характеристику кварцевого резонатора "усеченный".

Вопрос: Что такое усеченный кварцевый резонатор и чем он отличается от обычного кварца ?

3. Как при помощи осциллографа посмотреть генерирует ли кварц на плате нужную частоту / работает ли вообще ?

Т.е один конец осциллографа я подключаю к земле, а второй куда ? К любому выводу кварца ?

А то имеется осел за 1500$, а нифига не показывает..... :facepalm:


Вернуться наверх

Друзья! Скоро Новый Год! Китайский! Но мы работаем и в праздники тоже!

JLCPCB, всего $2 за прототип печатной платы! Цвет - любой!

Отличное качество, подтвержденное более чем 600,000 пользователей! Более 10,000 заказов в день.

Зарегистрируйтесь и получите два купона по 5$ каждый:https://jlcpcb.com/quote

Не в сети
 Заголовок сообщения: Re: Нагрузочная емкость кварцевого резонатора
СообщениеДобавлено: Сб дек 21, 2019 14:45:40
Друг Кота

Карма: 171
Рейтинг сообщений: 7275
Зарегистрирован: Пн ноя 30, 2009 03:00:01
Сообщений: 29145
Откуда: Нерезиновая
Рейтинг сообщения: 0
1. В даташите микроконтроллера указано, что для успешной работы микроконтроллера необходимо подключить 2 нагрузочных конденсатора по 15 pF каждый, но при просмотре даташитов самих кварцев - в них указан параметр "Нагрузочная емкость,пФ"

Что такое "нагрузочная емкость" кварцевого резонатора и как это связано с рекомендациями в даташите самого микроконтроллера ? Т.е если я возьму кварц у которого нагрузочная емкость равна 8 pF, то при подключении двух конденсаторов по 15 pF (как указано в даташите контроллера) ничего работать не будет ? А если взять кварц на 32 pF, то все заработает ? :
(имхо) надо ставить кварц такой, который рекомендован даташитом на КВАРЦ.. А в даташите на МК, на сколько я помню, указано "от- до"
К тому же, меняя ёмкость можно, в незначительных пределах, менять частоту возбуждения кварца.

зы.. иногда МК содержат конденсаторы внутри.

Вопрос: Что такое усеченный кварцевый резонатор и чем он отличается от обычного кварца ?:

"обычный кварц"-
https://www.chipdip.ru/product/3.579545mhz-hc-49u
"усечённый кварц"-
https://www.chipdip.ru/product/3.579545mhz-hc-49u
В общем- то больше ДЛЯ ПОЛЬЗОВАТЕЛЯ особых различий нет.. :dont_know:
3. Как при помощи осциллографа посмотреть генерирует ли кварц на плате нужную частоту / работает ли вообще ?

Т.е один конец осциллографа я подключаю к земле, а второй куда ? К любому выводу кварца ?

А то имеется осел за 1500$, а нифига не показывает..... :facepalm:
В общем- то НИКАК, осциллограф слишком большая нагрузка на кварц, обычно происходит срыв генерации..
Хотя "принципиально" вы правильно написали- "один конец" на "землю"..


Вернуться наверх

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Услуги 3D печати
Не в сети
 Заголовок сообщения: Re: Нагрузочная емкость кварцевого резонатора
СообщениеДобавлено: Сб дек 21, 2019 15:04:47
Прорезались зубы
Аватар пользователя

Карма: 12
Рейтинг сообщений: 70
Зарегистрирован: Ср сен 05, 2018 16:56:07
Сообщений: 200
Откуда: Россия.
Рейтинг сообщения: 0

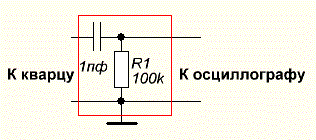

В принципе можно и осциллографом проверить генерацию, если непосредственно возле кварца припаять такую RC цепочку.


Показания будут занижены по амплитуде, но увидеть их можно.


Вложения:
1.gif [8.04 KiB]
Скачиваний: 740
