В общем, убил кучу времени. Даже написал в ветку от без исходности. Но в итоге нашел вариант решения .
На механический слой 1 ложится залитый полигон на всю плату. Дале в меню Настройки печати. -> Advanced -> Preference. Выставляеются цвета с которыми будет рисоватся плата на принтере. т.е. Механический слой 1 говорим black. нижний слой говорим white. pad говорим black. И все и получаем негатив для фотопечати
Заголовок сообщения: Re: Как работать в Altium Designer
Добавлено: Вс мар 08, 2009 00:20:21
Родился
Зарегистрирован: Вс мар 01, 2009 02:15:45 Сообщений: 7
Рейтинг сообщения:0
Datsenko писал(а):
... Схему я нарисовал, но как ее дальше передать на проектирование печатной платы не могу понять.
Datsenko писал(а):
... Схему я нарисовал, но как ее дальше передать на проектирование печатной платы не могу понять.
Все очень просто.
1. В навигаторе по проекту говоришь скомпилить схему.
2. С помощью мастера или вручную создаешь файл платы.
3. Сохраняешь это файл под именем test и мышью перетаскиваеш в нутрь проекта.
4 выбираеш пункт меню design->update test.PcbDoc
5 В диалоговом окне жамкаеш кнопку Validate Changes, Если все ок дальше жамкаеш кнопку Execute changes/

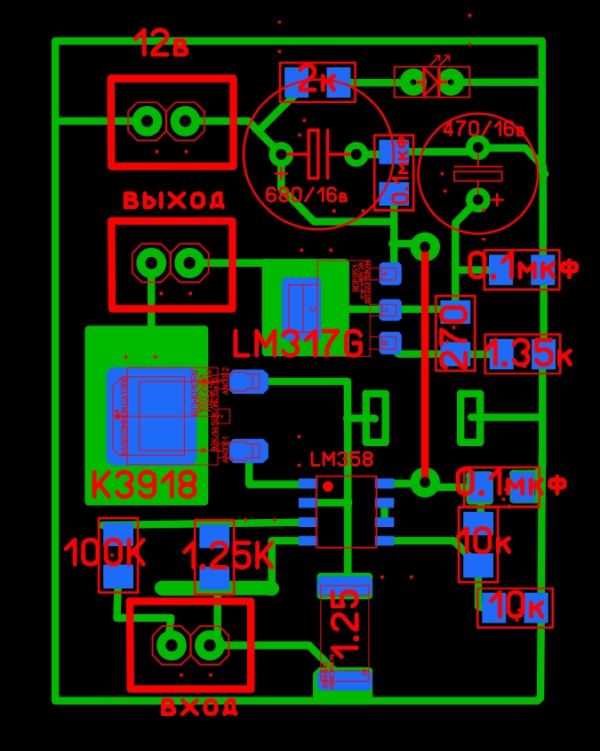

6. Расставляеш элементы на плате
7. идеш в меню AutoRoute - >All
Все.
Если в окне сообщений будет написанно что то вроде этого "Failed to complete 0 connection(s) " То все хорошо плата разведена.
Если в место 0 будет любое число. ещи не разведенный проводник и корректируй настройки роутера.
p.s.
Чтобы отключить трассировку верхнего слоя, грубо говоря сделать плату однослойной идеш в меню Auto Route ->Setup ->Edit Rules - > Routing layers ->Routing layers(это не опечатка) и снимаеш галку с того слоя на котором разводить дороги не надо.

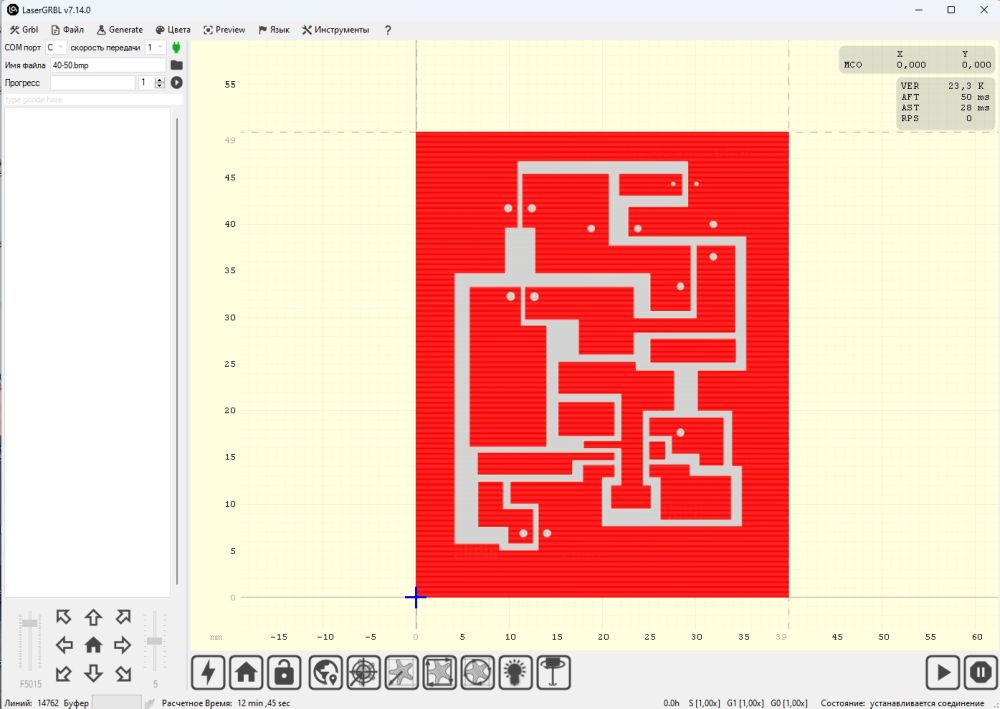

Может кто подскажет как отпечать шаблон платы для негативного фоторезиста. Немогу найти не может же быть такого что бы не было такой возможности.
Есть такая возможность! - Всё как говорится по правилам -
Разводим плату - потом идём в -> File -> Fabrication output -> Gerber ..
И получаем то что обычно посылается на завод в отдельном окне -
Там собственно в разделе Tools->Film wizard ...
Делаем всё что нам надо - негатив или зеркальное отражение или и то и другое..
Обязательным условием долгой и стабильной работы Li-FePO4-аккумуляторов, в том числе и производства EVE Energy, является применение специализированных BMS-микросхем. Литий-железофосфатные АКБ отличаются такими характеристиками, как высокая многократность циклов заряда-разряда, безопасность, возможность быстрой зарядки, устойчивость к буферному режиму работы и приемлемая стоимость. Но для этих АКБ очень важен контроль процесса заряда и разряда для избегания воздействия внешнего зарядного напряжения после достижения 100% заряда. Инженеры КОМПЭЛ подготовили список таких решений от разных производителей.
Компания EVE выпустила новый аккумулятор серии PLM, сочетающий в себе высокую безопасность, длительный срок службы, широкий температурный диапазон и высокую токоотдачу даже при отрицательной температуре.
Эти аккумуляторы поддерживают заряд при температуре от -40/-20°С (сниженным значением тока), безопасны (не воспламеняются и не взрываются) при механическом повреждении (протыкание и сдавливание), устойчивы к вибрации. Они могут применяться как для автотранспорта (трекеры, маячки, сигнализация), так и для промышленных устройств мониторинга, IoT-устройств.
C библиотекой разобрался. P-cad кие библиотеки тоже может конвертировать оказывается. Теперь проблема в следующем. На схеме у меня присутствует сдвоенный ОУ, в библиотеке нашел, такой NE5532 Texas Instruments состоит из части. А и части B. По идеи графически выглядит 2 операционника, а корпус у них должен быть общий. При разводке печатной платы, у меня отображается ОУ с двумя корпусам, вместо одного. В чем кроится беда?
Цитирую:
Последняя версия системы - P-CAD 2006 SP3 SP2. В 2006 году компания Altium официально заявила о прекращении разработки данного продукта. 30 июня 2008 года была прекращена поддержка. Для замены этой системы компания Altium предлагает систему Altium Designer
Сначала хотел изучать P-CAD, но после того как нашел информацию, что P-CAD уже не поддерживается решил изучить Altium Designer.
Думаю многие тоже захотят познакомиться с данным продуктом.
Содержание:
0102 - CVS
0201 - Работа с Базой данных
0602 - Анотация
07xx - работа с библиотекой элементов
08xx - создания Листа ножек компонента
09xx - Создание даташита на компонент
1001 - Множественное изменение параметров элементов схемы
1201 - Работа с клипбордом(буфер обмена)
13xx - Поиск элеемнтов
1401 - Номер страниц
1402 - Compile Mask( нужна для того чтобы при компиляции маскировать элементы которые не удовлетворяют правилам)
1403 - Про то как работать с блоксхемами Sheet Simbols
1405 - Как в Схематике работать с проводами
1406 - Как искать порты(которые соединяют разные страницы)
1408 - Работа с Sheet simbols вход в них
1501 - работа с ошибками при компиляции
1601 - Синхроннизация поиск компонента, провода или шины в Схематики и при этом отображается на PCB
1602 - Тоже самое только выделение элеементов
1602 - Тоже самое только спомощью Новигатора
1701 - Подготовка Схематика к Созданию PCB
1801 - Создание форматки платы Как делать кромки платы, т.е. создание границ платы
1802 - Как работать с многоканальными проектами
1901 - Работа с Менеджером Стека Слоев
2001 - Работа с Полигонами на PCB
2002 - Вырезать из полигона участки
2003 - Разделение полигонов на разные слои
Последний раз редактировалось sputnic1436 Ср окт 21, 2009 10:26:06, всего редактировалось 2 раз(а).
Поддерживаю. Сам в процессе изучения данного продукта. Пакет очень мощный и вопросов возникает по нему множество. Из книжек советую "Altium Designer. Новые решения в проектировании электронных устройств" Алексея Сабунина.
Из книжек советую "Altium Designer. Новые решения в проектировании электронных устройств" Алексея Сабунина.
Если есть книга в эл. виде выложи ссылочку плиззз... Думаю многим понадобится, т. к. продукт относительно новый и неосвоенный (по сравнению с P-CAD)/
К сожалению в электронном виде нету... Купил книжку на Экспо-связь-2009 за вполне нехилую цену 300 деревяных. Сейчас она наверняка должна быть во всех магазинах технической литературы.
Зарегистрирован: Чт май 08, 2008 12:17:16 Сообщений: 47
Рейтинг сообщения:0
То же подсел на эту програмку.
Второй месяц мучаю, купил книгу но от этого вопросов не уменьшилось.
Пока разобрался с библиотеками чуток, рисовать схемы, но до печатки еще не дошел.
Содержание:
0102 - CVS
0201 - Работа с Базой данных
0602 - Анотация
07xx - работа с библиотекой элементов
08xx - создания Листа ножек компонента
09xx - Создание даташита на компонент
1001 - Множественное изменение параметров элементов схемы
1201 - Работа с клипбордом(буфер обмена)
13xx - Поиск элеемнтов
1401 - Номер страниц
1402 - Compile Mask( нужна для того чтобы при компиляции маскировать элементы которые не удовлетворяют правилам)
1403 - Про то как работать с блоксхемами Sheet Simbols
1405 - Как в Схематике работать с проводами
1406 - Как искать порты(которые соединяют разные страницы)
1408 - Работа с Sheet simbols вход в них
1501 - работа с ошибками при компиляции
1601 - Синхроннизация поиск компонента, провода или шины в Схематики и при этом отображается на PCB
1602 - Тоже самое только выделение элеементов
1602 - Тоже самое только спомощью Новигатора
1701 - Подготовка Схематика к Созданию PCB
1801 - Создание форматки платы Как делать кромки платы, т.е. создание границ платы
1802 - Как работать с многоканальными проектами
1901 - Работа с Менеджером Стека Слоев
2001 - Работа с Полигонами на PCB
2002 - Вырезать из полигона участки
2003 - Разделение полигонов на разные слои
Может кто подскажет как отпечать шаблон платы для негативного фоторезиста. Немогу найти не может же быть такого что бы не было такой возможности.
Возвращаюсь к вопросу вот почему:
1) на гербере не получаются отверстия, как следствие - сверлить не удобно
2) если печатать без гербера - не печатаются круглые контактные площадки, дорожка просто заканчивается закруглением.
Надо решение или той ли другой проблемы, другие варианты тоже принимаются
