jn79
Библиотека стандартная....просто часто используемые компоненты раскрасил (штук 20-25) и сделал для них отдельный раздел..
Каждый сделает на свой вкус и цвет.. Делов то на 20 - 30 минут....
Получится примерно так.........(рис)

красиво ... я раньше также раскрашивал но уже в готовой схеме, первый раз увидел у Ридико Леонида Ивановича...
выкладывайте библиотеки

Очередное обновление...

PCBWay - всего $5 за 10 печатных плат, первый заказ для новых клиентов БЕСПЛАТЕН

Сборка печатных плат от $30 + БЕСПЛАТНАЯ доставка по всему миру + трафарет

Онлайн просмотровщик Gerber-файлов от PCBWay + Услуги 3D печати

Так, а где скачать это обновление sPlan от 01.02.2019 ?

Добавлено after 1 hour 4 minutes 12 seconds:
И, что это за число скачиваний 76 - зачем эту картинку скачивать ?

Выбираем схему BMS для заряда литий-железофосфатных (LiFePO4) аккумуляторов

Обязательным условием долгой и стабильной работы Li-FePO4-аккумуляторов, в том числе и производства EVE Energy, является применение специализированных BMS-микросхем. Литий-железофосфатные АКБ отличаются такими характеристиками, как высокая многократность циклов заряда-разряда, безопасность, возможность быстрой зарядки, устойчивость к буферному режиму работы и приемлемая стоимость. Но для этих АКБ очень важен контроль процесса заряда и разряда для избегания воздействия внешнего зарядного напряжения после достижения 100% заряда. Инженеры КОМПЭЛ подготовили список таких решений от разных производителей.

Подробнее>>

Men1, так, скажите, где вы берете эти русские локализации обновленные и зачем народ скачивает эту простую картинку с версией ?

Новый аккумулятор EVE серии PLM для GSM-трекеров, работающих в жёстких условиях (до -40°С)

Компания EVE выпустила новый аккумулятор серии PLM, сочетающий в себе высокую безопасность, длительный срок службы, широкий температурный диапазон и высокую токоотдачу даже при отрицательной температуре. Эти аккумуляторы поддерживают заряд при температуре от -40/-20°С (сниженным значением тока), безопасны (не воспламеняются и не взрываются) при механическом повреждении (протыкание и сдавливание), устойчивы к вибрации. Они могут применяться как для автотранспорта (трекеры, маячки, сигнализация), так и для промышленных устройств мониторинга, IoT-устройств.

Подробнее>>

zeotcg
Никто ее не скачивает, а просматривают. Счетчик записывает как скачивание при просмотре и все.

Да, я уже догадался, но где все же взять последнее обновление от 2019 года ?

Men1 сам локализует новые версии, а английские апдейты здесь https://www.electronic-software-shop.com/

Люди,помогите !
Первый раз нарисовал схему в Splan7.0.
Из самого Splan распечатать можно,но мне нужен файл в
электронном виде что бы вставить схему в отчет сделанный в Word.
Как конвертировать в PDF или JPEG без существенной потери качества ?
В той версии Splan7.0, в которой я делал, кнопки сохранить как PDF или JPEG нет.
Почему в WIN 7 файлы с расширением .spl7 вообще не видны ?

Я поставил в Win7 doPDF 8 (Драйвер doPDF является бесплатной программой для быстрого создания PDF файлов).
Выбираем принтером doPDF 8 и сохраняем созданный им файл PDF.
В Sprint-Layout также использую doPDF 8 как принтер.

В меню "Файл" команда "Экспорт" есть? Там можно и в JPG.
может так же указать каким приложением открывать .spl7 (Правая кнопкой, свойства, изменить, указать на splan70.exe) ?

Команда экспорт не работает,не активна.

Не понял -- где это нужно делать :
"может так же указать каким приложением открывать .spl7 (Правая кнопкой, свойства, изменить, указать на splan70.exe) ? "

Чтобы команда экспорт стала активна, надо выделить всю картинку,
нажав левую кнопку мыши в углу и растянув область выделения,
либо нажать команду "Выделить все" в Правке.

Правой кнопкой по файлу схемы (*.spl7), там команда - свойства. Далее в закладке Общие давим кнопку Изменить... Там через кнопку обзор добираемся до папки установки проги и указываем исполняемый файл (splan70.exe). Везде подтвердить выбор.

У меня команда Экспорт не активна при старте проги (рабочее поле пустое). Достаточно добавить любой элемент - экспорт активен. При открывании готовой схемы - достаточно ткнуть на рабочем поле мышкой (ничего не выделяя) - экспорт тоже активизируется.

До экспорта добрался,сохранил файл в JPG,
но файла нигде не найти,ни в Total, ни в проводнике.
Спасибо всем за советы,но пока эксперименты прекращу
до сдачи отчета - боюсь угробить готовую схему.
Сделал проще - распечатал, отсканировал и сохранил в PDF.
Буду разбираться позже,может нужно переустановить
SPlan...

Уверенно работающий sPlan лежит в сундуке Кота.
При сохранении картинки (после выбора типа файла и его разрешения), программа выводит меню для указания имени и пути.

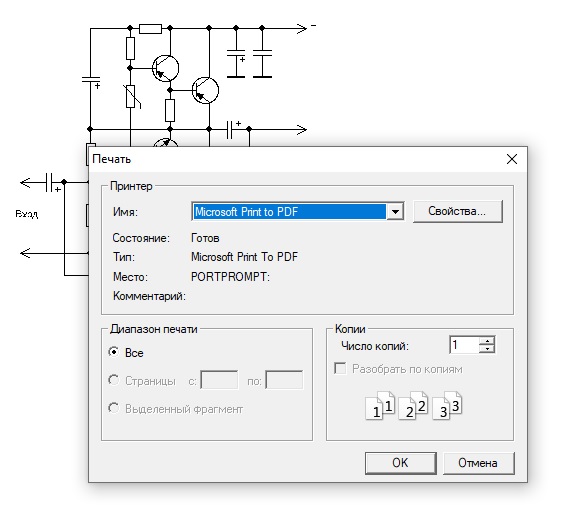

В Windows 10 встроена функция сохранение в PDF помимо вывода на печать.

Печать - настройка - в имени принтера выбрать Microsoft Print to PDF - Oк - Печать.

Для Windows 7 можно установить утилиту (в поиске Print to PDF).

Видимо я скачал какой то левый,мне он понравился тем,что в нем
интегрирован ГОСТ.
В SPlan на Коте ГОСТ нет.

Alfred_80
А чего так сложно сделать копию схемы в буфер обмена....и потом вставить ее в любой документ?

С буфером получилось вставить в Word !
Но у этого способа есть недостатки:
1. Размер картинки получился процентов на 20 меньше;
2. Поскольку в буфер предлагается сохранить с разрешением
максимум 300 dpi - картинка теряет четкость. Видно,но уже мутновато.

У кого есть библиотеки под Z80,8080, 8255,51 ? Самому рисовать лень.
Или схема синклера в SpL ??
