Oleg10011001 писал(а):какое именно значение показывает на вашем осциллографе параметр Urms для осциллограммы с калибровочным меандром и какие на вашем осциллографе характеристики меандра (частота и напряжение от пика до пика)?

Правильно всё показывает. Однополярный меандр, амплитуда 3В, 1кГц. Urms= 2.15V
То же самое выходит если померить постоянку и переменку UT61E и маленько посчитать.

Я тут писал, что не могу нормально мерять частоту ВЧ генератора на одном транзисторе, своим диджитал мультиметром.
Возможно влияние мультиметра останавливает генератор ВЧ?
При прикосновении щупа гасит своим сопротивлением?

Сейчас увидел в сети , что надо использовать каскад-буфер , для замера частоты.



Может так будет работать?
Транзистор наверное можно ставить и КП303, КП302...
Буду пробовать.

Если дело только в том,что мультиметр сильно шунтирует измеряемую цепь, то помочь может. Если чутья не хватает,то можно попробовать усилитель формирователь не очень сложный собрать. Вот еще одна схема, повторял не раз, ну очень хороша, маленькая емкость полазить по ВЧ цепям.http://www.payatel.ru/604-shema-aktivno ... nikov.html
У нее, как и у Вашей схемы, коэффициент передачи менее 1.
Ну или из этой темы на 2х транзисторах попробовать: http://radiokot.ru/forum/viewtopic.php? ... &start=340

Если в том терменвоксе что схема была, то может и срывает мультиметр генерацию, возможно и повторитель поможет...но!...надо бы убедиться что она там есть изначально! Ты чем это проверил?

kentgaryk писал(а):но!...надо бы убедиться что она там есть изначально! Ты чем это проверил?

Генерация есть 100 процентов.
Её слышно и изменение индуктивности слышно. Там же всё в звук превращается.

Любопытства ради замерил входную емкость мультиметра HP-890CN- Она составила почти 1300пФ. Очень такая некислая величина, т.е. выходное сопротивление источника сигнала должно быть мало, иначе не измеришь ничего.
Истоковый повторитель- самое оно будет для данного случая.

Martel- писал(а):Её слышно и изменение индуктивности слышно

Слышно разностную частоту 2х генераторов. Ну так раз слышно, значит и слышно срывается генерация или нет.
Думаю амплитуды там по любому не хватит, чтобы частоту мультиметром померить и Свх. у них огроменная это точно.

kentgaryk писал(а):Слышно разностную частоту 2х генераторов. Ну так раз слышно, значит и слышно срывается генерация или нет.

Я замерял не одновременно с прослушкой.

kentgaryk писал(а):Думаю амплитуды там по любому не хватит, чтобы частоту мультиметром померить и Свх. у них огроменная это точно.

Ну не знаю...если питание генератора 9-12 вольт, то на выходе ведь всяко больше 5-ти вольт, а этого должно быть достаточно.

Martel- писал(а):выходе ведь всяко больше 5-ти вольт

Не будет

Martel- писал(а):Я замерял не одновременно с прослушкой

Так надо замерить, сразу ясно станет.

kentgaryk писал(а):Не будет

!?

Вот тут не будет 5-ти вольт?


Да там все 10 наверное будут.

Это другая схема

kentgaryk писал(а):Это другая схема

Но ведь суть та же? Тут левую часть можно не рассматривать, она вспомогательная.
Генератор классический.

Ребят,какие из мультиметров сейчас идут с питанием от обычных батарей,какие марки,а не крона.До 2 тысяч ценой и продаваемые в России.Хочу предложить нашим снабженцам заказать их ,ибо Крона уже задолбала.А переделывать питание у нас никто не станет.
У самого Hyelec MS8236.Куплен в Китае.Я доволен.

Например HoldPeak HP-890CN неплохой 1600 на Али...да навалом их.

До 2 тысяч мне кажется у него нет конкурентов

Не из Китай магазинов,а наших.Рассчёт по безналу будет.

Ну пускай 20% накинут и мне засылают по безналу....отвезу уж в Китай как людям не помочь!

den2 писал(а):какие из мультиметров сейчас идут с питанием от обычных батарей

вот с питанием от АА и от ААА (если там вся информация верная)

похоже, новый хит сезона - https://ru.aliexpress.com/item/RM101-Di ... 95905.html
близнец hp890cn в габаритах 830 серии и внешним закосом под флюк

sls

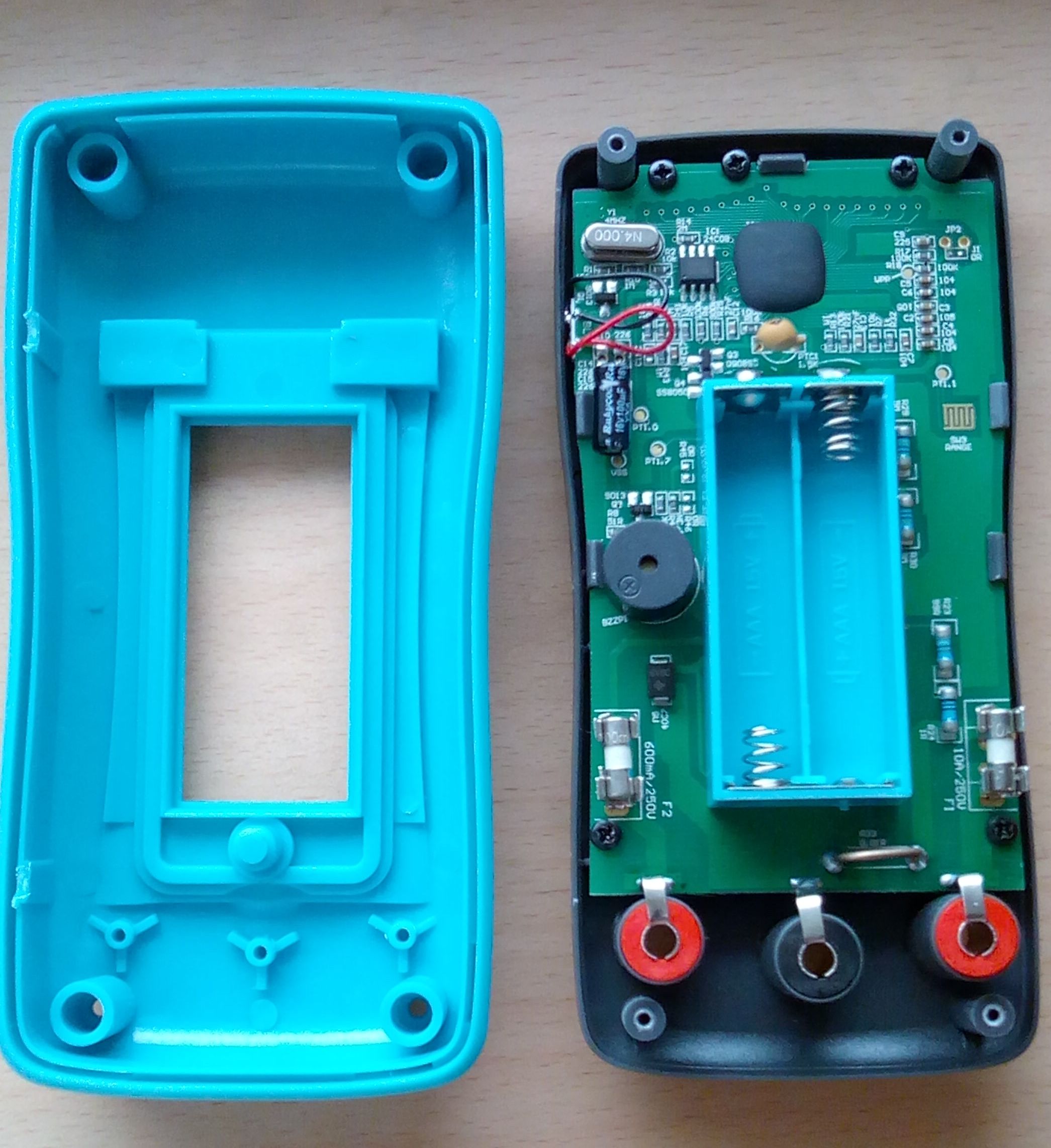

И нутрянкой уровня 830...
http://forum.ixbt.com/post.cgi?id=attac ... 4497:1.jpg
Рекомендую обратить внимание на 15мм ?!! предохранители.
