Пробовал. Нет схемы. БП Американский от проф. аппаратуры.

По маркировке IP определяется супрессор SMAJ16A. На фото корпус тоже SMA, так что может быть им.

Спасибо Martin76.
Спасибо MyxoMop.
Может оно так и есть. Поскольку стоит в цепи выхода шимки UC3844B и G Полевика FDP8N50NZ

[uquote="Dima_z",url="/forum/viewtopic.php?p=3881989#p3881989"]Пробовал. Нет схемы.[/uquote]
Если схемы нет, а устройство необходимо отремонтировать, значит её нужно нарисовать самому. Можно не всю схему, а только той части, где стоИт эта деталь. Затем нужно будет рассчитать её параметры и подобрать аналог.
Есть более простой способ - найти даташит на 3844 и посмотреть что рекомендует производитель в типовой схеме.

Что за элемент с маркировкой 510?

SST510

[uquote="Dumbl4",url="/forum/viewtopic.php?p=3882257#p3882257"]Что за элемент с маркировкой 510?[/uquote]
у тебя дроссель с дыркою

на 22 мкГн

[uquote="Dumbl4",url="/forum/viewtopic.php?p=3882257#p3882257"][/url]
Что за элемент с маркировкой 510?[/uquote]
Первое что приходит на ум это преобразователь напряжения для светодиода.
Видел похожее только в корпусе то-92 в фонарике от 1.5в

Имеются диоды из болгарского УМЗЧ. Серый пластиковый корпус. Диаметр 2.75 мм, длина 5 мм.
Звонятся как германиевые выпрямительные.
Два зелёных колечка. По советской маркировке это "Д9Л". Может импортный или это исключено?

Вот нарисовал, максимально точные цвета.

Спойлер

ремонт зарядного устройства макита dc1414t

всем привет, прошу строго не судить и камнями не закидывать, ситуация такая. Есть зарядное устройство от шуруповерта макита, разобрав его увидел. что некоторые элементы сгорели, а у некоторых сгнили контактные ножки, под воду попало оно, и вот суть такая что практически починил зарядку, но один элемент не удается идентифицировать, чтобы поменять, на самой схеме, что выкладывают в инете этих элементов нет, на плате подписаны и обозначены они как диод D14-D18, а выглядит элемент в стеклянном корпусе с одной желтой полоской. мультиметром замеряю сопротивление, значение показывает примерно 600 Ом, но когда окружающая температура повышается, то его сопротивление падает, выходит что выполняет этот элемент роль термистора, но вот его маркировку ника не найду. прошу вас помощи, может кто делал такую зарядку и менял этот радиоэлемент и знает его маркировку. а в инете найти не получается его. По ссылка м фото схемы и самой платы. думаю там видно
http://img.radiokot.ru/files/141516/2ah8x1lqjs.jpg
http://img.radiokot.ru/files/141516/2ah8x1kmxk.jpg
http://img.radiokot.ru/files/141516/2ah8x0bazi.jpg
http://img.radiokot.ru/files/141516/2ah98c50n0.jpg

А у болгар не спрашивал?

oleg63m писал(а):А у болгар....

А зачем? Ну есть старый маломощный германиевый диод похожий на Д9, какой смысл его идентифицировать? Для детекторного приемника он явно в самый раз!

Здравствуйте. Помогите опознать микросхему DC-DC в корпусе SOT23-6, маркировка JE2C стоит в роутере Tenda N300

ivan3031991 писал(а): но когда окружающая температура повышается, то его сопротивление падает

У любого диода падает при нагревании.

ivan3031991 писал(а):элемент в стеклянном корпусе с одной желтой полоской.

Желтая полоска ни о чем не скажет, половина азиатских аналогов 1N4148 такой вид имеют с полоской, желтой или синей.

kentgaryk, это я рисую схему прибора. Почти всё начертил, для полного счастья осталось эти диоды обозначить.

Ну и обозначь д9. Если усилитель то они там наверняка просто смещение 0.2-0.3В задают.

Добавлено after 3 minutes 10 seconds:

ivan3031991 писал(а):По ссылка м фото схемы и самой платы. думаю там видно

Думаю там срисовать схему холодной части на 15 мин делов. Плата односторонняя, схема простая. Тогда и ясность появится.

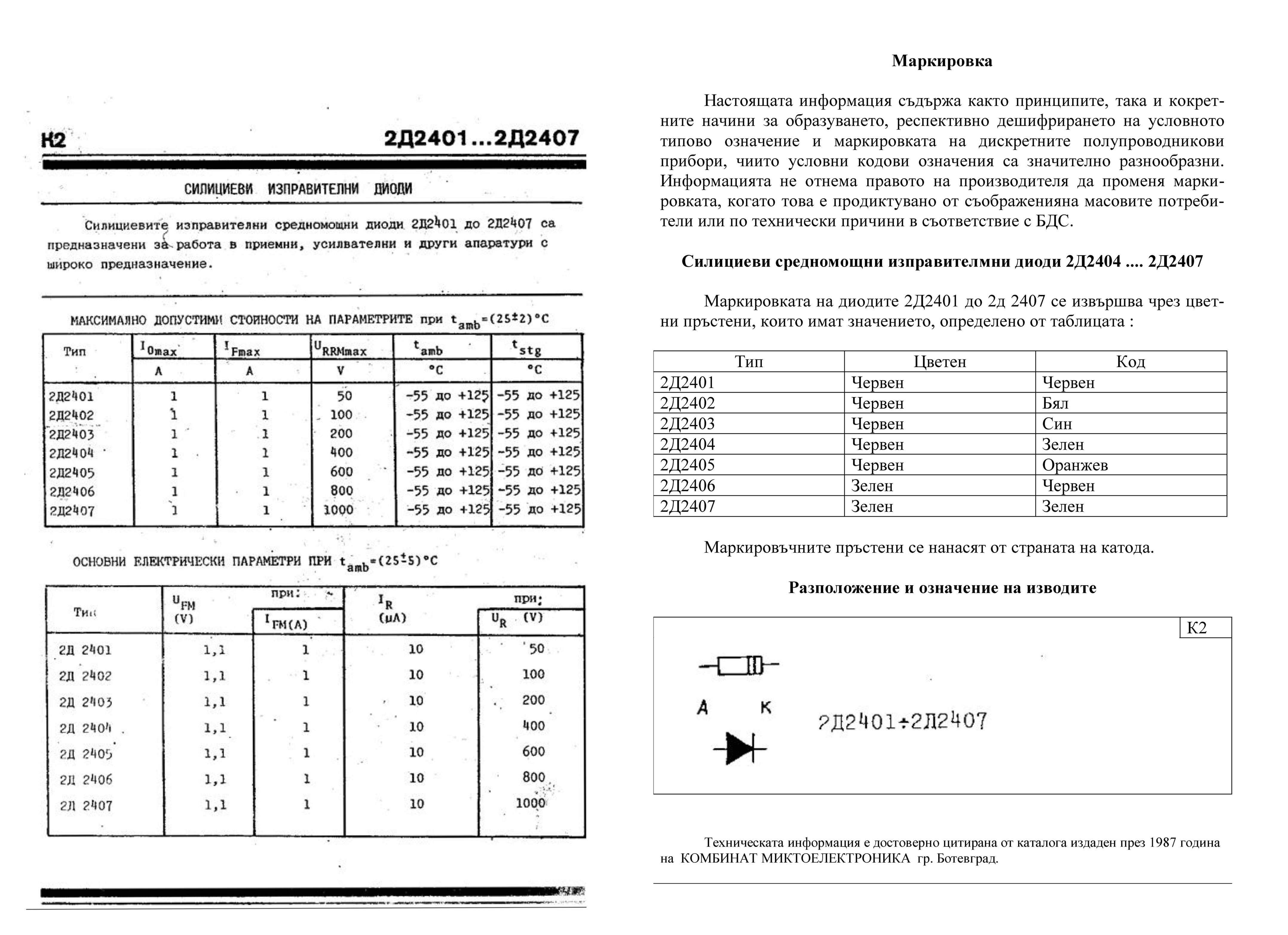

Похоже, что диод болгарский 2Д2407. http://www.kn34pc.com/forums/download/file.php?id=1499
Притом кремниевый. Но мультиметр показывает 0,47 ... 0,5 вольт. Это нормально для кремниевого диода, или он какой-то поджаренный?

А сколько должен?
