Электронный датчик газа.

Автор:
Опубликовано 14.03.2006

Устройство, схема которого приведена ниже, используется для обнаружения утечек газа.
Датчик реагирует на метан, этанол, водород, изобутан. Этот список можно изменить, просто применив другой датчик в схеме. Товарищи из конторы Figaro производят кучу различных датчиков, реагирующих на различные газы.

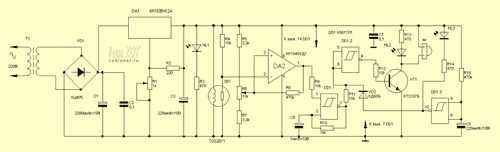

Схема устройства вот такая (чтобы получить большую схему, надо нажать на маленькую):


Пробежимся быстренько по функциональным узлам схемы.
Итак, сам датчик SE1 представляет собой пластинку с неким окислом, которая подогревается встроенным нагревателем.
В чистом воздухе сопротивление датчика равно приблизительно 10 кОм. При возникновении в воздухе частиц газа, сопротивление датчика начинает падать - тем сильнее, чем больше концентрация газа. При достижении определенного порога компаратор на микросхеме DA2 меняет свое состояние и начинает работать генератор DD1.1. В связи с чем, моргает светодиод HL2 и пищит страшным писком зуммер SP.
Узел на DD1.3 обеспечивает задержку включения устройства примерно на 2 минуты. Связано это с тем, что нагревателю датчика необходимо время на то, чтобы нагреться и придти в себя. Индикатор HL3 загорается как раз по истечении 2 минут и сигнализирует о готовности датчика к работе.
Питается все это дело от стабилизированного источника напряжением 5 вольт на микросхеме DA1.

О деталях

Обозначение на схеме

Номинал

Примечание

R1

1кОм

Переменный, многооборотный

R2

220



R3, R13, R14

470



R4, R9, R11, R12

10кОм



R5, R7

3.3кОм



R8, R15

470кОм



R10

1МОм



R6

10кОм

Переменный, многооборотный







C1

2200мкФх15В



C2, C7

0,1мкФ



C3, C6

220мкФх10В



C5

1мкФх10В









VD1

КЦ405



VD2

КД509

Буржуйский аналог 1N4148







HL1



Зеленый светодиод

HL2



Красный светодиод

HL3



Желтый светодиод







VT1

КТ3107Б









DA1

КР142ЕН12А

Буржуйский аналог LM317

DA2

КР1040УД1

Буржуйский аналог LM358

DD1

К561ТЛ1

Буржуйский аналог HCF4093







SE1

TGS2611

Зависит от типа газа.







T1



Любой с напряжением на вторичной обмотке 7-9 вольт и током 300-400мА

SP



Любой со встроенным генератором


О настройке

Прежде всего, разрываем плюсовой вывод питания схемы (где-то в районе первого светодиода) и настраиваем стабилизатор напряжения резистором R1. Устанавливаем 5 вольт как можно точнее. После чего восстанавливаем схему и подключаем к сети. Примерно через 2 минуты должен зажечься светодиод HL3. Снова измеряем напряжение на выходе стабилизатора, и, если необходимо, подстраиваем его. Замеряем напряжение на выводе 2 микросхемы DA2 и резистором R6 устанавливаем на пару-тройку десятков милливольт меньше измерянного на выводе 3 той же микросхемы. Далее берем зажигалку (газовую разумеется) и начинаем пускать газ в физиономию датчика. Должен зажечься светодиод HL2 и запищать зуммер. Чувствительность регулируем резистором R6.
На этом можно считать настройку законченной.

В заключении хотелось бы отметить, что устанавливать датчик во влажных местах не рекомендуется, поскольку его сопротивление зависит от влажности. Посему не устанавливайте его прямо над или рядом с домашней газовой плитой.

Все вопросы в Форум, заходите.
Удачи.
