Контроллер доступа с ключами DS1990A (ATtiny45-SU)

Автор: АСУ
Опубликовано 02.09.2013
Создано при помощи КотоРед.
Участник Конкурса "Поздравь Кота по-человечески 2013!"

Здравствуйте!

Контроллер доступа с ключами TouchMemory (DS1990A) предназначен для управления электромагнитным замком. Устройство выполнено на базе МК ATtiny45-20SU с тактированием от внутреннего генератора 8 МГц и позволяет сохранять до 31 ключа.

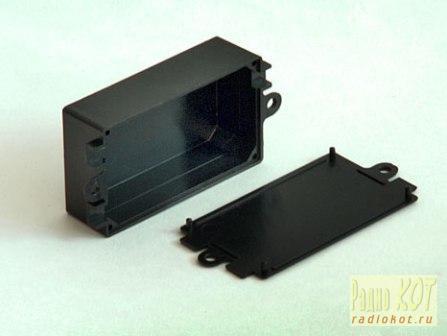

Корпус G1011.

Схема устройства.

Печатная плата устройства.

Работа устройства.

Сохранение ключей в память МК.
Перед подачей питания на МК, установите джампер Jmp1. После подачи питания, устройство выдаст прерывистый звуковой сигнал в течении 3х секунд. После прекращения звукового сигнала, устройство готово считывать и запоминать ключи. Теперь джампер можно убрать.

Примечание: При входе в режим программирования ключей с помощью джампера, происходит очистка памяти контроллера. Все ранее записанные ключи стираются.

Прикоснувшись ключом к считывателю, устройство считает код ключа, проверит контрольную сумму принятого кода (CRC) и если код прочитан правильно, сохранит его в энергонезависимой памяти, выдав длинный звуковой сигнал в течении 3х секунд, сигнализируя о сохранении ключа. После звукового сигнала, устройство вновь готово считывать ключи.

Примечание: Первый сохранённый ключ, определяется как мастер-ключ, все последующие, как пользовательские ключи.

Таким образом, можно записывать нужное количество ключей (до 31). При попытке записать уже сохраненный пользовательский ключ, устройство выдаст два коротких звуковых сигнала и вернётся к готовности считывать последующие ключи. Выйти из режима записи ключей можно двумя способами.
Первый: После прикосновения считывателя мастер-ключом.
Второй: При записи последнего 31-го ключа, выход происходит автоматически.

При выходе из режима записи ключей устройство, так же как и при входе, выдаёт прерывистый звуковой сигнал в течении 3х секунд и переходит в дежурный режим.

Повторный вход в режим записи пользовательских ключей, осуществляется с помощью мастер-ключа. Если мастер-ключ удерживать в считывателе более 5 секунд, устройство войдёт в режим записи пользовательских ключей.

При открытии электромагнитного замка, устройство выдаёт звуковой сигнал в течении 1 секунды и снимает напряжение с замка на 5 секунд.

При прикосновении считывателя «чужим» ключом, устройство выдаёт короткий звуковой сигнал и включает блокировку на считывание ключей в течении 10 секунд.

Джампер Jmp2 позволяет закоротить резистор 300 Ом в цепи линии считывателя при необходимости.

Кнопка S1 позволяет открыть замок без ключа.

Модификация устройства (прошивка МОД).

По просьбе aceton изменён алгоритм управления электромагнитным замком. В данном варианте, первое прикосновение открывает замок, второе прикосновение – закрывает замок. Пауза между первым и вторым прикосновением должна быть не менее 5 секунд. Так как после первого прикосновения ключа, устройство не реагирует на любые ключи в течении 5 секунд. Остальные алгоритмы остались прежними.

Файлы:
Печатная плата
Исходник
МОД прошивка HEX
Схема в splan7

Все вопросы в Форум.
