Начнём с самого интересного - чоппера, срисовал с него схему, на схеме в скобочках, то что должно быть, без скобок, что установлено,
в общем впечатления хорошие, нашим целям соответствует, особенно за эту цену, в 326 руб. ... Что бросилось в глаза, не соответствия с даташитом: 1. установлен дроссель на 39 с копейками мкГн, должно быть 47 мкГн 2. два эл. конденсатора, на выходе, на 35 Вольт 470 мкФ, должно быть в сумме 1000 мкф на напряжение более 36 вольт. 3. подстроечный резистор на 50 КОм + резистор 1.5 Ком, в максимуме дадут 43 вольта, что не допустимо, должно быть менее 36 Вольт, соотв. резистор в этой связке должен быть на 1.8 КОм, что в максимуме станет 35.97 Вольта 4. Заявлен ток 12А, в реальности защитный ток, пиковый, 10А, рабочий до 8А 5. Установленный диод шоттке с прямым напряжением 0.8 Вольта, макс 0.9 Вольта, диод по даташиту лучше, макс 0.7 Вольта, но хорошо, что на отдельном радиаторе. 6. Установлен линейный стабилизатор 12 Вольт, для вентилятора, это хорошо, но он без радиатора, а линейники греются прилично, прикрутили бы хотя бы к существующему радиатору ... 7. ИМС преобразователя прикручено к отдельному радиатору, всего их два, через изоляционную теплопроводную подложку, что хорошо, можно прикрутить к этому радиатору линейный стабилизатор на 12 вольт. 8. Входной Предохранитель правильный, на 10А, тогда не понятно как они заявили 12А 9. По входу Установлен защитный диод, это хорошо, но он на 39 Вольт, при заявленном входном до 40 Вольт.
немного почасав репу, прикинул как из данного чоппера соорудить ЗУ-приставку. 1. Нужно внести несколько замен деталей, А. линейный стабилизатор 12 вольт, заменить на 6-ти вольтовый, это нужно для ОУ, но её предельное напряжение 6 вольт, а 5 мало для схемотехники. Б. заменить подстроечный резистор 50 КОм на 10 КОм, чтоб работать в разумных рамках, В. заменить резистор 1.5 КОм на 1.8 КОм, ограничивает максимальный коэффициент деления. 2. Нужно собрать небольшую схемку на одной ИМС ОУ AD8552 3. Регулируемый КУ позволяет использовать ЗУ-приставку в широком диапазоне напряжений, от 1.25 Вольта до 35-ти вольт, что позволит приставке быть универсальным ЗУ, а так-же программируемым блоком питания. 4. Высокоточный ОУ и прецизионные резисторы позволят МК вычислять коэффициент прямо в реальном времени и даже подсказывать пользователю, что нужно подкрутить подстрочник, в случаи не правильно выставленного коэффициента, для конкретного задания.
Роман, а почему не применить в качестве датчика тока совместно с датчиком напряжения INA219 (12-bit I2C), я их теперь везде применяю и не нужно никаких операционников и точных сопротивлений. А вот ACSXXX я забраковал, так как есть остаточная намагниченность, да даже на магнитное поле земли реагируют , хотя раньше на моделях катеров часто применял. Но как только перешел с аналога на цифру, то INA219 полностью устраивает.
Роман, а почему не применить в качестве датчика тока совместно с датчиком напряжения INA219 (12-bit I2C).
В данной "ЗУ-приставке" это неуместно, т.к. с этим ДТ не возможно сделать прямой связи с ОС PWM-контроллера. Единственно, что можно предложить, как альтернативу - это шунт с ОУ.
---------- И так, Платка для АЦП, DAC, ОУ, REF и схемы по подключения к чопперам с ОС на 1.25 Вольта
5-ти вольтовый REF идёт на датчик тока, питает ОУ и ЦАП/АПЦ просто "до кучи". Для данного типа ДТ очень важно Uпит, по сути является опортным Uвых = (0.04*А) -|+ (Uпит / 2). Т.е. с 5-ти вольтовым разобрались, его цена $3,6 (162 руб.) ну а 4.096 это REF для АЦП и ЦАП, опирать их на 5.000 Вольта, не ахти, 5000 на 4096 не делится целиком, в общем конечно можно и с дробным, но не ахти, ИМХО ... $4 (177 руб.) - не великая цена за точный опорник серии Е Если преследовать цель лишь бы что-то показывало и было "дёшево", ну тогда можно и на резистивных делителях на 5% резисторах и на встроенных в МК АЦП, а вместо ЦАП - ШИМ, т.е. возврат к тому, от чего ушли ... Я лично преследую цель точности и на прототипах у меня это получается, точность и дешево - противоположные понятия, опять же ИМХО ...
Слон писал(а):
А что такое Uout и Uset ?
Uout - напряжение выхода преобразователя, Uset - напряжение установки (ЦАП)
точность и дешево - противоположные понятия, опять же ИМХО ...
Согласен, но в данном случае REF198 явно лишний. Сделай вычисления с плавающей точкой и сэкономь людям 4 бакса . Учитывая нынешний курс доллара, это уже не копейки
А почему не перейти на лучший вариант? Ведь Xl4016 имеет предел: 8A 180KHz 40V Buck DC to DC Converter , а Xl4012 12A 300KHz 32V Buck DC to DC Converter Это первое. Зачем диоды VD3 и VD4, это думаю лишнее.
Тут переходить не требуется, просто сами устанавливаете и всё, на конструкцию ЗУ-приставки это не влияет. Про диоды уже устал говорить, это обсуждали года два назад - полистайте тему. Если думаете - не ставьте.
1. Buck Converter и чоппер - это одно и тоже, понижающий DC-DC преобразователь Step Down 2. Про диод на выходе уже сказано, не хочешь - не ставь, об этом говорили тут 3. Если бы у нас была обычная нагрузка, тоб этого диода не было, его и нет для активной нагрузки в цепи разряда, он есть только в цепи с АКБ. Ну и для общего развития: ЗУ от ATmel, с диоддом на выходе чоппера с реактивной нагрузкой в виде АКБ http://www.gaw.ru/html.cgi/txt/app/micr ... AVR450.htm ну и что такое чоппер/Buck Converter/Step Down: http://radiohlam.ru/teory/buck1.htm
И для остальных, потихоньку двигаемся, подключаем самодельную плату с АЦП, ЦАП, ОУ и REF, тестируем: http://youtu.be/Gjt1rdxCEVE 0. Подключены МК, дисплей с кнопками, USB-UART, ДТ, RTC с EEPROM и датчики температуры. 1. RTC (часы реально времени и даты) читаем и записываем дату/время, http://youtu.be/gE7xMUhXJEc 2. измерение тока, в Амперах, на Датчике тока (ДТ), калибровка нулевого уровня. с вкл/выкл двух реле, занесение данных калибровки в EEPROM (ПЗУ), http://youtu.be/Lv2zQfOInbw 3. Измерение температур с двух датчиков температуры, 4. измерение напряжения на 4-х каналах АЦП и установка напряжения ЦАП-ом 5. ШИМ управления скоростью вентилятора, на PB7 6. Прошивка ПО через USB-UART http://youtu.be/6XQE6sL1t58 7. Подключение китайского чоппера и управление им http://youtu.be/OehLzgUthAg 8. Точность измерения http://youtu.be/vgRr1UqciyE
Пришли наконец XL4012 по 1.5$, намотал дроссель и быстренько, почти навесным монтажем спаял схемку. Сразу обнаружил косяк, в даташите написано Uвых=0,8(1+R2/R1), а оказалось Uвых=1,25(1+R2/R1), как для XL4016. Вкралось подозрение про фальсификацию надписи на чипе, но запустив схему, проверил - частота 290 кГц. Нагрузил током 6 Ампер, еле тепленькие. Значит ошибка в мануале или новая модификация.
На днях подключу к этому регулятору через один RC фильтр напрямую плату MINI MAPLE, там микропроцессор, 32-разрядный ARM Cortex M3 72 МГц (STM32F103CBT6), которую купил за 5$. Там PWM 16-bit и ADC12-bit, круче и не нужно. На борту есть RTC. В планах сдвоить два регулятора, для получения тока в 20 Ампер.
Есть несколько вопросов: 1.На схемах различных версий указан различная тактовая частота чоппера. Имеются рекомендации? 2.Выход датчика тока подключен то к инверт. то к неинверт. входу усилителя ошибки. Как правильно? 3.Возможна ли зарядка 24 вольтовых АКБ? 4.Так же интекесна возможность использование 10А версии с силовой других версий.
1. Особых нет, известно только что TL494 с трайверами хорошо работает на частотах 25-50 КГц, а так-же частота влияет на расчет дросселя и выходной конденсатор. Тут лучше смотреть на вариант силовой части последней версии, т.е. 7-ой. 2. Правильно так как указано в просматриваемой схеме, просто в разных версиях схем используются разные подходы к ограничению макс. тока, в одних макс. ток наступает при увеличении уровня, в других при уменьшении уровня с ДТ. У датчика тока (ДТ) нулевой уровень равен 1/2 питания, от этого уровня вниз или вверх по 0.04В на 1 Ампер, в зависимости от направления тока. 3. Да 4. Да, с оговорками.
Опробовал на аккумуляторе, все нормально, но при токе 5 Ампер начали очень греться преобразователь и спарка диодов, прицепил небольшой вентилятор, поднял ток до 7 Ампер - греется. Надо увеличивать радиаторы.
Прикол, немного оффтопный, но по теме сегодня дошли руки до версии 7, наконец-то прикрутил релюхи и поставил дроссель, начал программирование установки ограничения тока, выставляю, программно уровни на втором DAC (ЦАП), а на выходе ноль ... Всё блин перекопал - всё правильно, а не работает ... В итоге отключил ЦАП от первой ноги TL494-той, и опана, ЦАП начал выдавать уровни ... В итоге оказалось внутреннее к.з. в TL494, 1-вой ноги с землёй (с 7-мой ногой), благо я на панельку TL-ку поставил - заменил и всё гут
Кто следит за 7-ой версией, есть небольшое продвижение, см. архив.

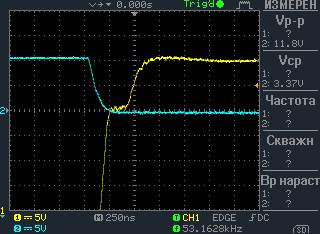

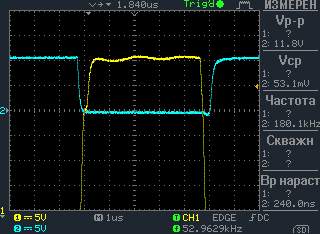

"Мёртвое" время получается порядка 400 наноСекунд, На осциллограмме: Желтым цветом - затвор верхнего ключа, Синим - затвор нижнего ключа. Уровень ноля верхнего ключа смещена вниз, для наглядности работы его затвора.
Заголовок сообщения: Re: Автоматическое ЗУ-приставка для свинцовых батарей на МК.
Добавлено: Ср мар 25, 2015 09:37:33
Родился
Зарегистрирован: Сб мар 21, 2015 15:21:14 Сообщений: 4 Откуда: Оренбург
Рейтинг сообщения:0
Приветствую , RomanT Пока "ждёмс" финал 7-й версии решил собрать zu_30a_14_14_5. Прошерстил по всем форумам ,тока запутался разбираюсь... На сегодняшний момент можете кинуть ссылкой какая самая последняя zu_30a_14_14_5? И нет ли "спецификации" подетально, чтобы копипастить в элитан. Лежит у меня кучка Powertip PC1602FB я так понимаю можно заменить WH1602J . Буду использовать перемотанный транс , более 10А не нужно ,есть какие нюансы? ну кроме х1.41 всё питать с него? отдельной обмотки не нужно?
Лежит у меня кучка Powertip PC1602FB я так понимаю можно заменить WH1602J .
Если он содержит кириллицу, то подойдёт, если не содержит, то будет абра катабра на дисплее. ПО для этой версии писал Слон, по моему тех. заданию. Он писал только для символьных дисплеев 1602 с кирилицей, версий с латиницей нет.
lews писал(а):
Буду использовать перемотанный транс , более 10А не нужно ,есть какие нюансы? ну кроме х1.41 всё питать с него? отдельной обмотки не нужно?
Эта версия работает, программно, только до 20 вольт на выходе. Соответственно силовую вторичку с более ~28 Вольт не смысла, оптимально на ~18 Вольт. Дополнительные обмотки для стабилизаторов питания схемы - по желанию, можете следать ...
Только у этой версии, есть конструктивный недостаток, при разряде она мереет ток на нагрузке (лампе), а не на АКБ, А так, если силовая вторичка не более ~20V, то примерно так:
