Если есть другой способ, я возьму на заметку. Предлагай.

Я ставил такой

Доброго времени суток всем.
Есть желание собрать данный программатор, в процессе подбора радиодеталей возникло несколько вопросов.

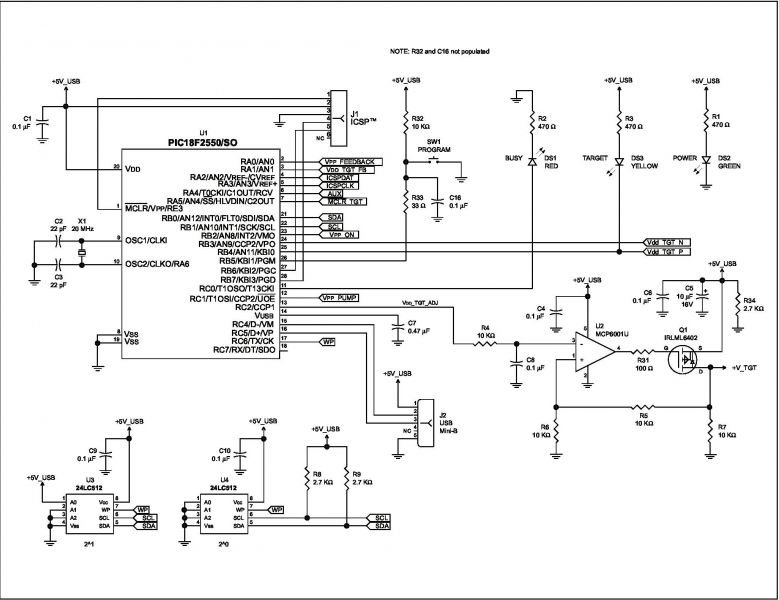

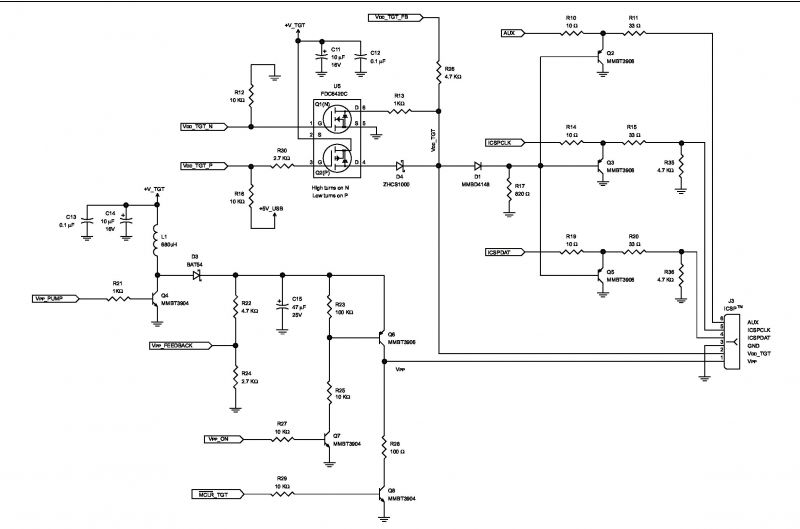

На всякий случай приведу пример схемы с офсайта.

Спойлер

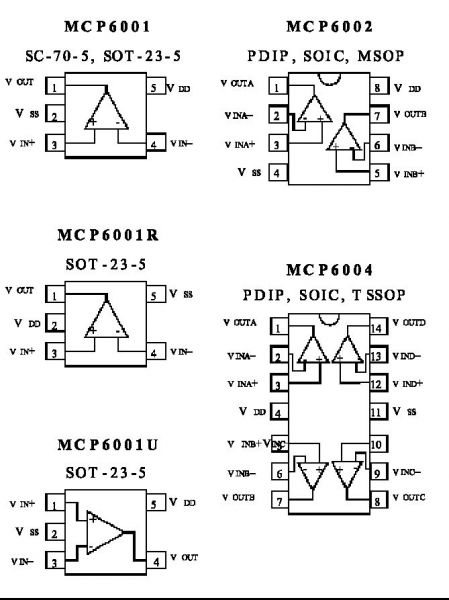

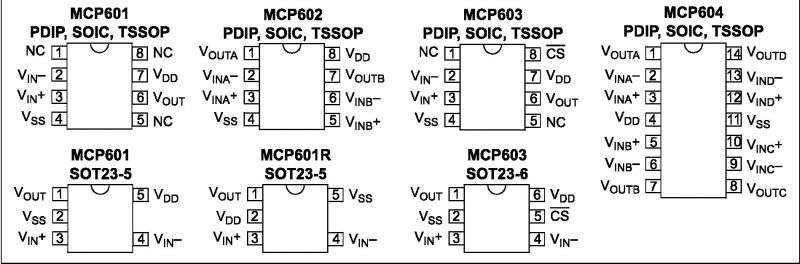

1. Многие утверждают что есть сложность с приобретением ОУ MCP6001U и рекомендуют его замену на MCP601, я нашел следующие его разновидности (MCP601-I/P, MCP601RT-E/OT, MCP601T-E/OT, MCP601-E/P, MCP601-E/SN, MCP601-I/SN, MCP601T-I/OT, MCP601T-I/OT). Аббревиатура за слешем, я так понимаю корпус, то есть все равно какой, подскажите какие из приведенных подойдут для реализации программатора? В принципе MCP6001UT-I/OT, MCP6001T-I/OT, MCP6001RT-E/OT, MCP6001T-E/LT, MCP6001T-E/OT тоже найти не проблема, если верить интернет магазину. Так что же выбрать?

2. Подскажите назначение двух разъемов J1, J3. Один для прошивки микроконтроллеров, а другой для прошивки самого pic18f2550 после полной сборки схемы? То есть прошивать перед установкой его на схему не нужно? Или я ошибаюсь?

Найдите даташит и все поймете чем они отличаются.

Можно прошить до вставки в схему и прямо уже после установки.

Datasheet смотрел не раз

Спойлер

Вот только информации по поводу значений RT-E, T-I, E, I и т.д. не обнаружил.

А если не полениться и прочитать ДШ до конца, то можно увидеть.

Спасибо.

По поводу ExtraPIC перейдите в эту тему, там будем разбираться. Эту схему походу выкладывал я. У меня никаких проблем не было. Сначала надо нормально запустить ExtraPIC, потом уже шить МК. Качнул вашу плату, завтра посмотрю, сегодня уже никак, только со свадьбы приехал.
По поводу прошивки PIC18F2550 посмотрите здесь

Братаны котаны, ответьте, если кто знает, а чем красный писькит2 отличается от черного, кроме цвета, естессно.
ато лень самому искать отличия

Насколько помниться наличием R35,R36 и С5 .

ответ, конечно исчерпывающий, но хотелось бы не так глобально.
функционал надеюсь от этого не пострадал?

??????
Пытаешься умничать?

нет, я спросил конкретно, функционально отличается или нет? а детали я и сам могу посмотреть на схеме и плате
просто я ленивый кот, в некоторых аспектах

Вот этим (см. прикрепленный файл).

oleg63m , Нашел старый pickit2 ?

Так хорошие ж программаторы на дороге не валяются, приходится довольствоваться тем что есть.
поэтому и спрашиваю, в какой цвет то лучше покрасить?

pavasilich тебе 2 спасибо

В красный. Весь. Будет PICkit 3.

весь нельзя. кнопка должна отличаться цветом. у новой версии, согласно пдф-а она красная, значит писькит в красном корпусе получается старая версия? у него ведь кнопка черная

Доброго времени суток!

Уже писал viewtopic.php?f=58&t=22447&start=2880
3 - нервы дороже
4 - купил PicKit2
5 - очень доволен

http://img.radiokot.ru/files/6535/6kdhio4gf.JPG

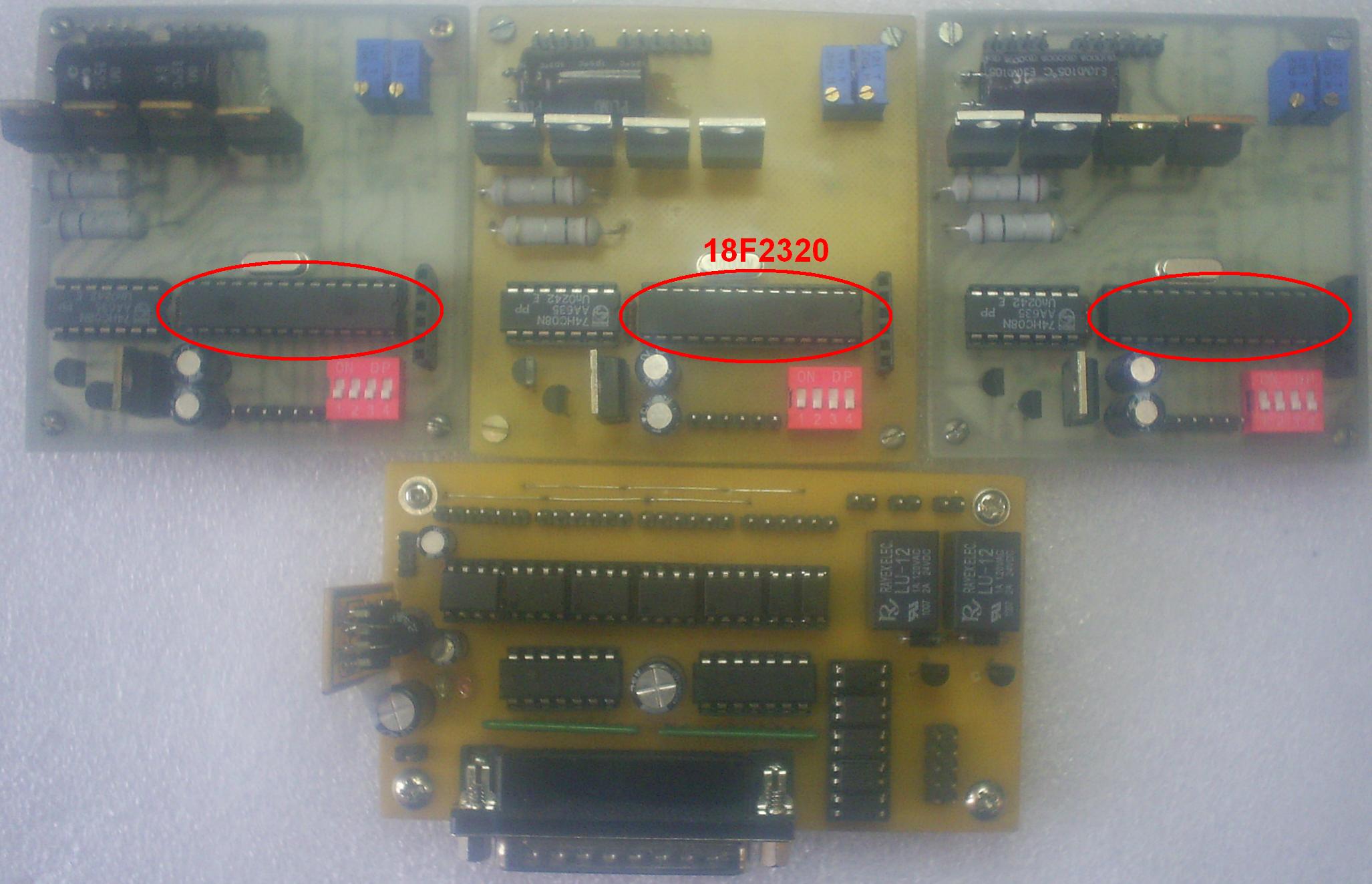

Прошил 16ф676 и главное, крокодилов 18ф2320 (для которых собс-но всё и затевалось).
http://img.radiokot.ru/files/6535/6kdgl1el5.JPG

Плата не такая, как в Ваших *.PDF, pavasilich.

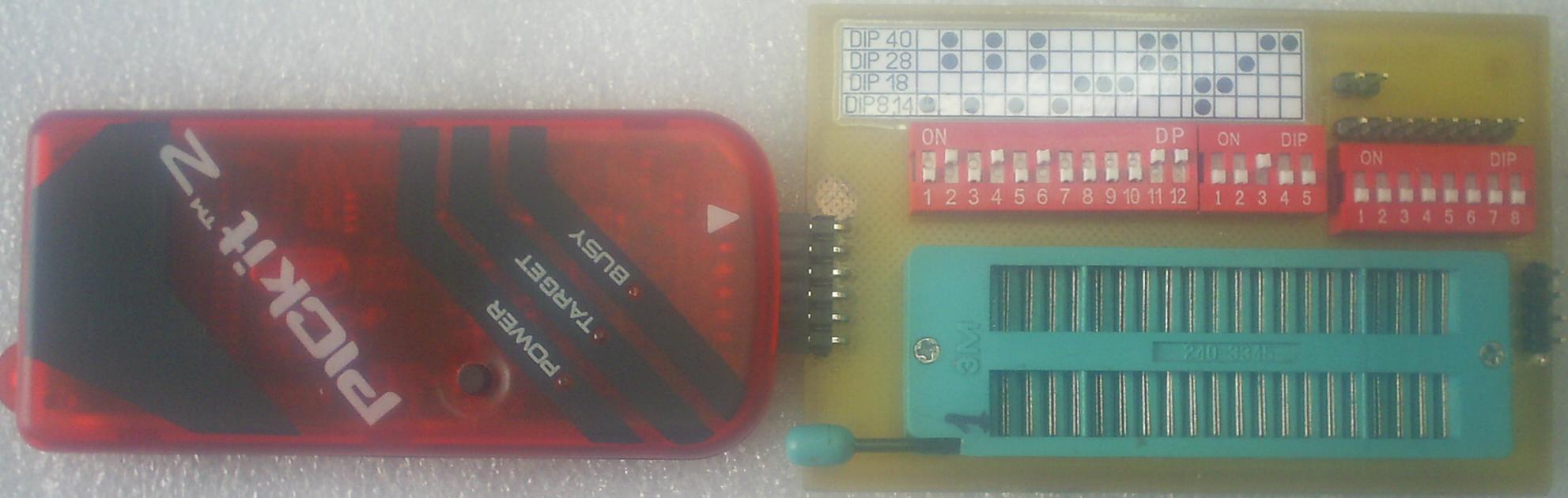

По этому сфоткал свою, для разнообразия, + лай на ZIFку к прогеру (где-то, с чего-то "передрал").
Да, R подтяжки на 4к7 уже стоят.

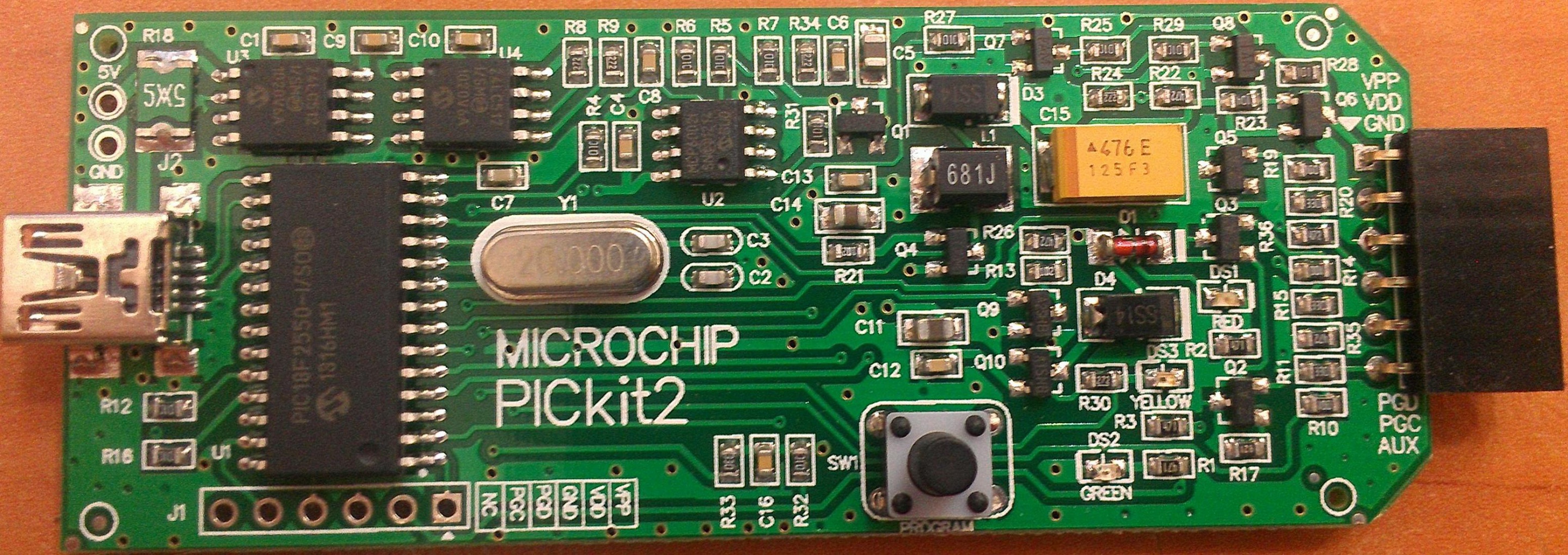

http://img.radiokot.ru/files/6535/6kdimiy5i.jpg

В zif не использовались крайние выводы, по-этому прикошатил еще один DIP, уж и не знаю, а может пригодится!

До тех пор пока не попадётся 3х вольтовый МК
http://www.aliexpress.com/item/PICKIT2- ... 90020.html
Почитайте внимательно отзывы, вот парочка из них:
"VDD voltage is not regulated from 2.5V to 5.0V in PicKit2 Programmer always setup 4.77V"
"VDD voltage is not regulated (because of LM358 op.amp. in circuit). From 2.5V to 5.0V in PicKit2 Programmer always setup 4.82V. Good for programming 5V PIC or use with target board voltage (may be)"
