по теме ,по теме не переживай

всех выслушаю

Эх, что-то не нашёл я. В сети инашёл осцил из телевизора, но не наоборот!

Ну вот хотя бы ссылку на простейший телевизор давали.
ВЧ часть на один канал по схеме прямого усиления.
http://www.radiokot.ru/forum/viewtopic. ... 0#p1014020

Из неё взять только ВЧ часть, а в качестве индикации взять схему любого осциллографа.
Обычно так и делали.
ВЧ часть можно и готовую взять из какого либо телевизора начиная с селектора каналов и заканчивая УПЧИ и УПЧЗ и т.д.
А вообще схем подобных телевизоров в старых ж. Радио было полно, в том числе и довольно серьезных.

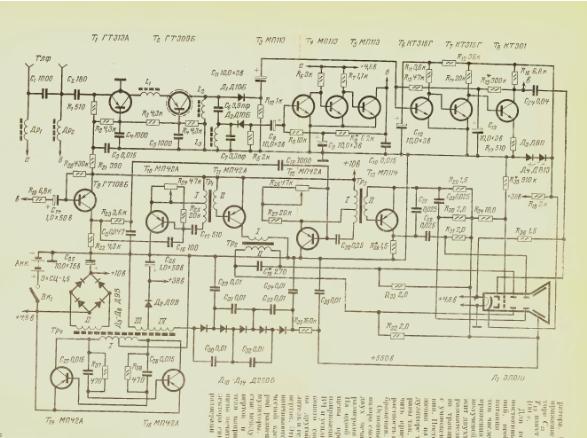

Вот например микротелевизор "Василек"
http://www.diagram.com.ua/list/tv-vas.shtml

а что за транзистор на схеме с пунктиром по окружности?

в экране или ВЧ?

У ВЧ транзисторов иногда экран есть. Это оно.

понятно,
спасибо

Если про эту схему, то первый транзистор заземлен корпус. У транзистора ГТ313 корпус ни с чем не соединен и от него есть отвод и корпус может являться экраном.



У второго транзистора на корпусе коллектор висит и его поместили в экран.

ну первое я то знаю, а вот второе первый раз в жизни вижу

http://www.4qdtec.com/pwmmod.html

вторая по странице схема, содержит оригинальный генератор пилообразного напряжения
что скажете?
