Часы на люминесцентных индикаторах.

Rokl

Термит писал(а):

Есть ли в 176 серии счетчики на 5 и 10 без дешифраторов ???

Может 561ИЕ14 подойдет? 4х разрядный реверсивный счетчик имеет двоично/десятичный режим работы.

Реклама

m.ix

к561ИЕ8
Можно из двух в одном корпусе что то состряпать к561ИЕ10

Реклама

m.ix

Просто дизайн немного иной
http://www.dfrobot.com/community/2013/0 ... re-design/
===

тАк сказать проекты
схемы есть
платы вроде тоже
прошивок нету
http://kosbo.com/index.php?option=com_c ... &Itemid=74

DYK

Ищу ИВ-2 5 шт, :idea:

куплю или поменяю на чо нить газоразрядное !!! :idea:

помогите найтить мож у кого завалялось !

Реклама

Эиком - электронные компоненты и радиодетали

4ipson

Друзья, нужна мне схема часиков на ИЛЦ5-4/7М 3 шт не паяных просто пылиться...
Я видел часики на П-543 скажите, он аналог ИЛЦ5-4/7М??? по сегментам вроде одно и тоже, только расположение разное.

Реклама

Zorndaik

4ipson писал(а):

Друзья, нужна мне схема часиков на ИЛЦ5-4/7М 3 шт не паяных просто пылиться...
Я видел часики на П-543 скажите, он аналог ИЛЦ5-4/7М??? по сегментам вроде одно и тоже, только расположение разное.

Этот индикатор рассчитан на микросхему КР1016ВИ1, во времена СССР она часто применялась в таймерных реле. Здесь (снизу) есть схема часов на такой ИМС: http://electro.ks8.ru/docs/BISMC.html

Реклама

woddy

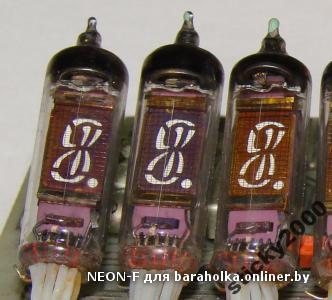

нашел в сети фото. что это за чудо?

Sergei Frolov

woddy писал(а):

нашел в сети фото. что это за чудо?

ИВ-2 оттуда: http://www.leningrad.su/museum/show_calc.php?n=9

SLvik

Это мы уже проходили:
http://radiokot.ru/forum/viewtopic.php?p=465743#p465743
http://www.youtube.com/watch?v=PA4lsghN4HU

Реклама

m.ix

Всем нашедшим что то типа индикатор ИВЛ
viewtopic.php?f=22&t=8441

SanyaCrimea

Вот собрал часики.

Схема и печатка отсюда http://www.elektroda.pl/rtvforum/topic1 ... l.Чуть подправил пршивку 30 сек время 5сек дата и 5сек температура.Питание 12 v переменки. за фотки извените снимал мобилкой.

suslogon

внешне смотрится очень неплохо! ;-)

m.ix

Не хватает настроек в тех часиках

FreshMan

SanyaCrimea, насколько я понял то накал в ИН-18 запитан от постоянного напряжения +5В
я слышал что в таком случае должны быть засветы и перекосы......., как у вас с этим обстоят дела ?

m.ix

накал там от переменки

FreshMan

на схеме показано что от постоянки )))

m.ix

Так у меня эти польские собраны.
Хотя давно их не отколупливал.
Ладно хрен с ними, главное что проект работоспособен и вылизан.

Gur_man

Цитата:

"SanyaCrimea"]Вот собрал часики.

Схема и печатка отсюда http://www.elektroda.pl/rtvforum/topic1680725.html

Прикольно. :beer:

Интересно а там/здесь никто бегущую строку на этом проекте не реализовывал?

m.ix

нет.
вот меню бы расширить бы :roll:

это да.

SLvik

m.ix писал(а):

вот меню бы расширить бы :roll:

это да.

А что нужно в меню?
Чисто интересно.....
Календарь, термометр и регулятор япкости есть.
