Готовые проекты на ГРИ и ВЛИ и их обсуждение.

Ян

SLvik писал(а):

Сегодня сделал часики в деж. режиме.

Вот так гораздо правильнее! Хороший проект!

Реклама

woddy

уточни, помехи от динамической индикации или от HV преобразователя? вобще статика или динамика?

Реклама

SLvik

Woddy прочитай внимательо предЪидущую страницу и глянь фотки.
Сразу станет ясно что индикация динамическая и именно она и даёт помехи.
А что ты ожидал от прямоугольных импульсов амплитудой 150в.
Аноды ламп как передающие антенны.

Ал1976

А у меня в приёмнике шумел преобразователь, правда я делал на 34063. Пришлось домотать обмотку на транс и питать лампы через линейный стабилизатор. Помех от динамической индикации не слышно совсем.

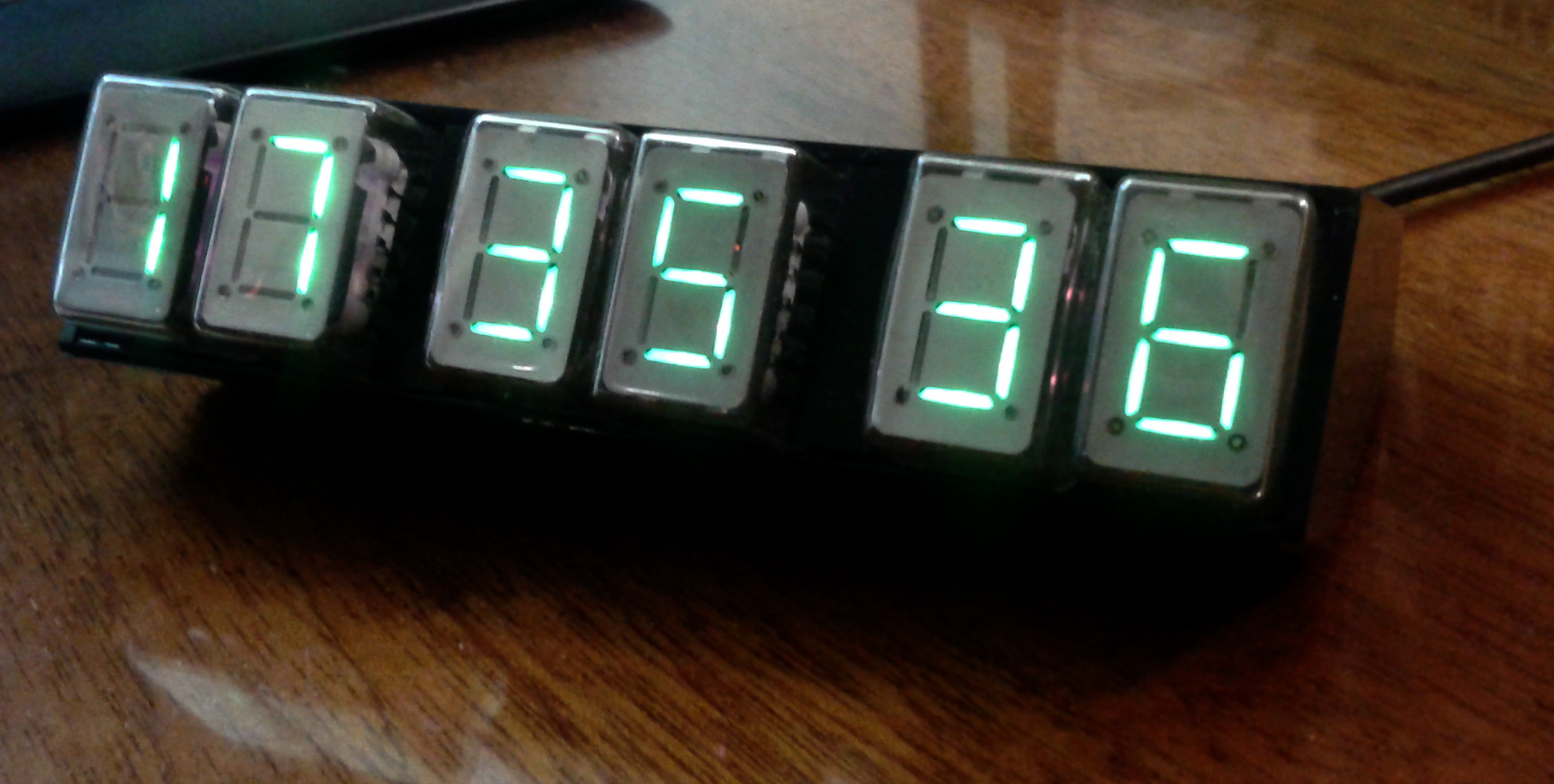

И наконец у меня дошли руки до ИТС1. С корпусом решил не заморачиваться, просто склеил из полистирола.

Спойлер

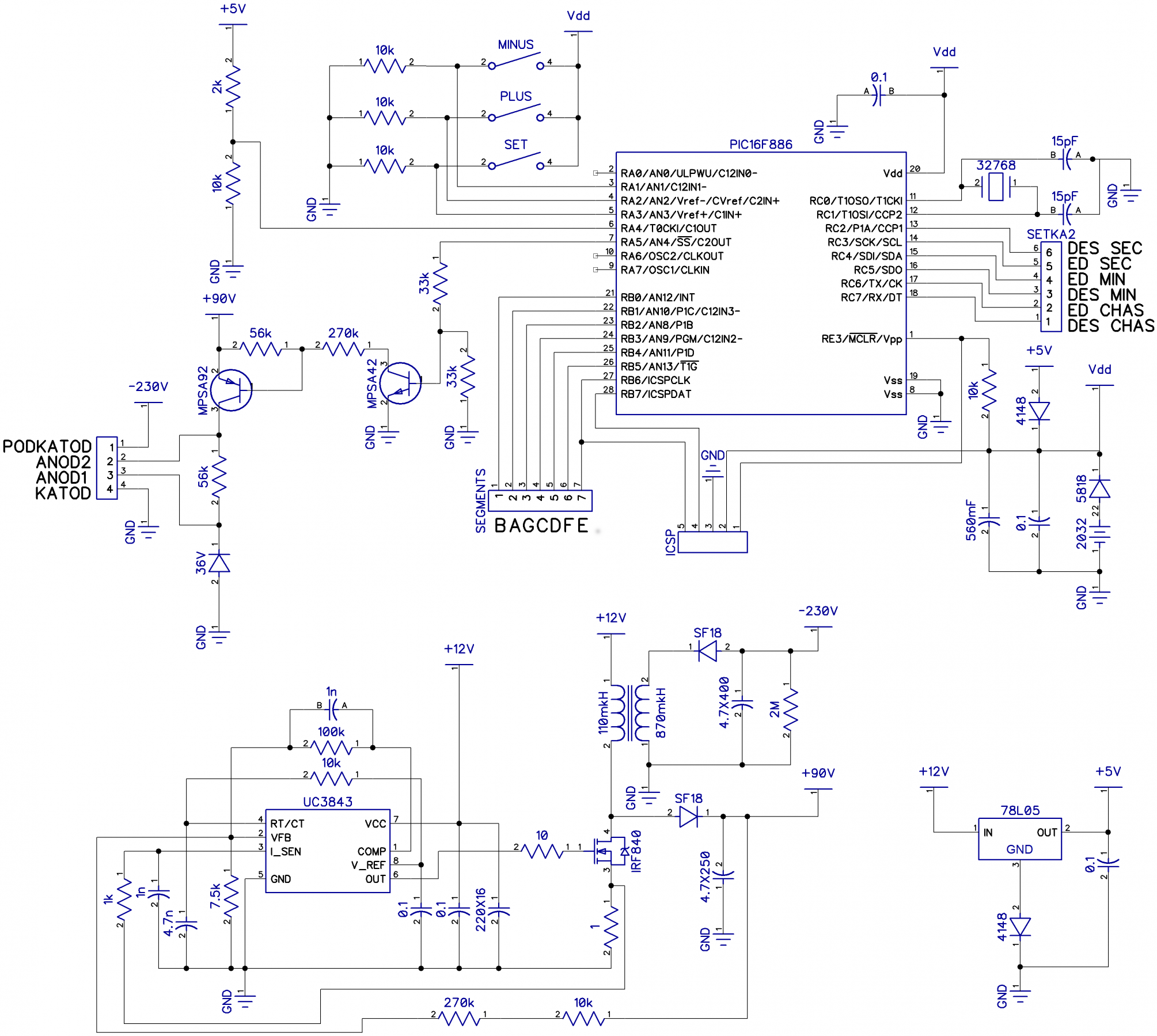

Схема.

Спойлер

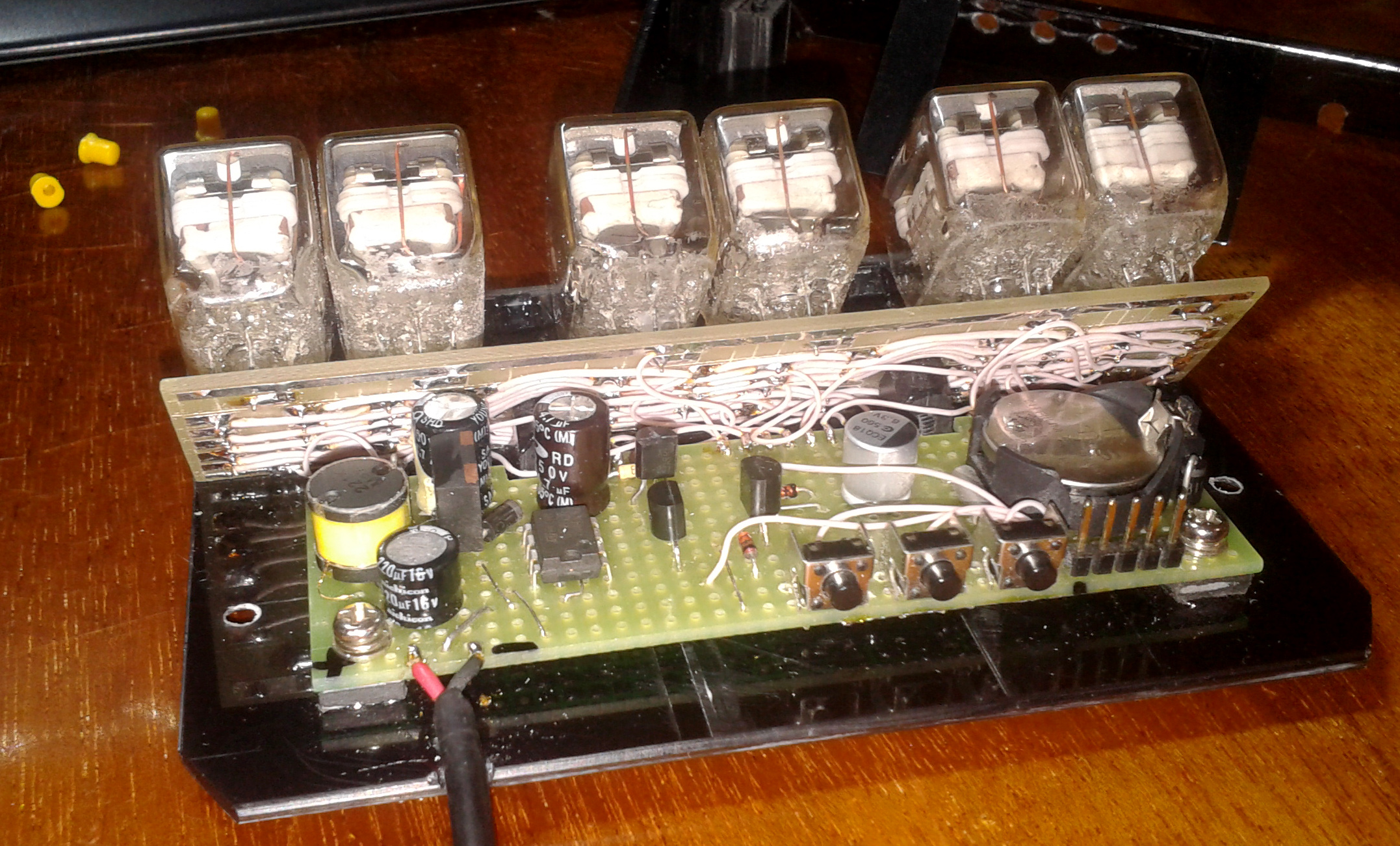

"Плата"

Спойлер

Программа - минимум, из плюшек только подстройка хода.

Реклама

Выбираем индустриальные и медицинские источники питания MEAN WELL в открытом исполнении

Использование модульных источников питания открытого типа широко распространено в современных устройствах. Присущие им компактность, гибкость в интеграции и высокая эффективность делают их отличным решением для систем промышленной автоматизации, телекоммуникационного оборудования, медицинской техники, устройств «умного дома» и прочих приложений. Рассмотрим подробнее характеристики и особенности трех самых популярных вариантов AC/DC-преобразователей MW открытого типа, подходящих для применения в промышленных устройствах - серий EPS, EPP и RPS представленных на Meanwell.market.

Подробнее>>

suslogon

просто супер!

молодец!
а где в схеме схема ключей и подключения самих индикаторов?

Реклама

SLvik

Ал1976 писал(а):

А у меня в приёмнике шумел преобразователь, правда я делал на 34063. Пришлось домотать обмотку на транс и питать лампы через линейный стабилизатор. Помех от динамической индикации не слышно совсем.

А поподробнее можно...
Где фотки и описание?.

Ал1976 писал(а):

И наконец у меня дошли руки до ИТС1. С корпусом решил не заморачиваться, просто склеил из полистирола.
Программа - минимум, из плюшек только подстройка хода.

Реклама

Распродажа паяльного оборудования ATTEN!
Паяльные станции, паяльники и аксессуары по самой выгодной цене.

По промокоду radiokot скидка 10%

Ал1976

suslogon писал(а):

а где схема ключей и подключения самих индикаторов?

Индикаторы подключены напрямую к контроллеру.

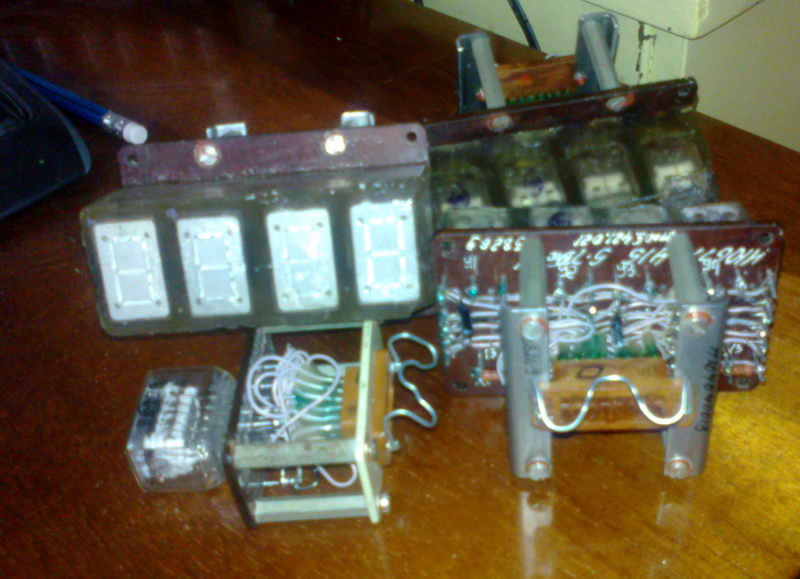

Разве что я поставил по 2 килоома во второй анод, как и стояло в этих блочках

К сожалению рабочими оказались не все индикаторы

SLvik писал(а):

Где фотки и описание?.

Фотки я выкладывал на 6-й и 7-й стр этой темы.
С последних часиков хоть схему срисовал

А то решил в приёмнике поменять регулятор громкости и добавить внешний вход - пришлось полчаса разбираться. Но схему так и не срисовал :))

TESLight

Ал1976, круто!!! Выглядит эффектно) Жаль чо ИТСки эти найти крайне тяжело, я например вживую вообще ни разу их не видел...) А так бы захотелось собрать сразу, проэкт отличный!)

suslogon

интересно, как у них с надежностью и наработкой...

Реклама

woddy

TESLight писал(а):

Жаль чо ИТСки эти найти крайне тяжело, я например вживую вообще ни разу их не видел...) А так бы захотелось собрать сразу, проэкт отличный!)

есть немного итс, готов поменяться на что-нибудь интересное. особо интересуют "перевернутые" никси.

TESLight

woddy, увы перевёртышей не имею... Да и вообще я аж в Украине) Ну или Вы аж в Новосибе :)))

SLvik

Ал1976 писал(а):

Фотки я выкладывал на 6-й и 7-й стр этой темы.

Походу я пропустил,
НО.

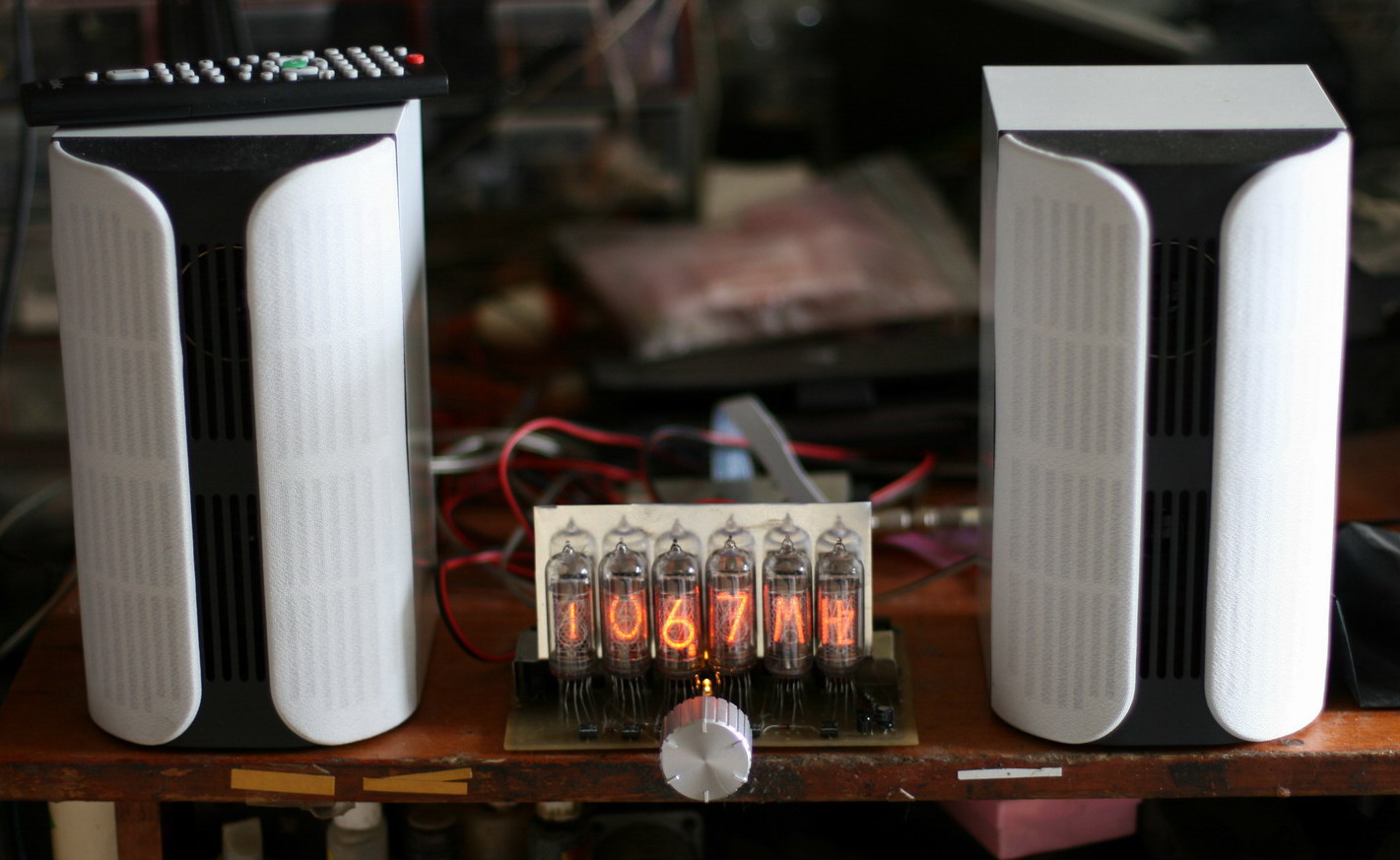

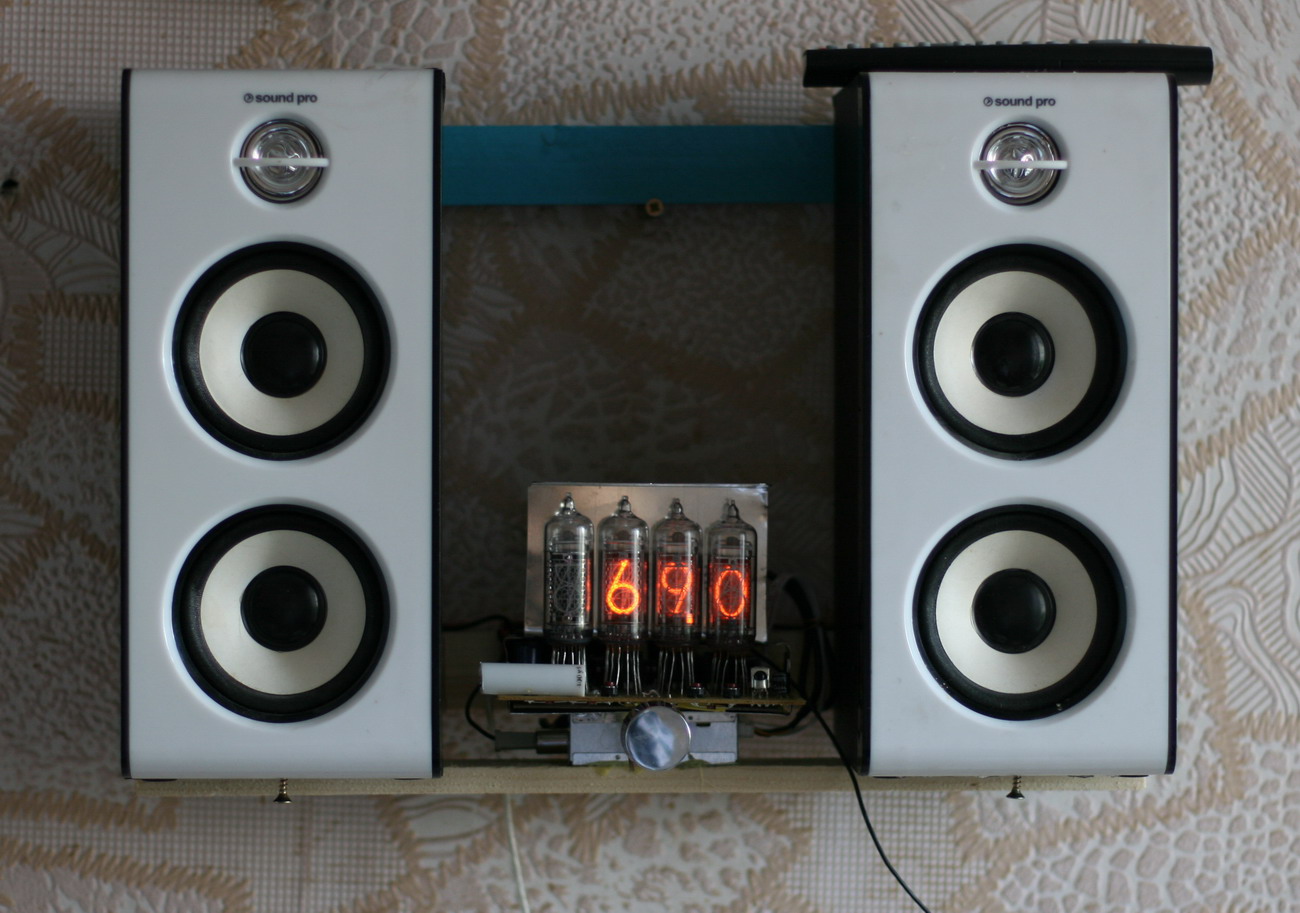

По сравнению с вашим корпусом
http://radikal.ru/F/i063.radikal.ru/1209/05/63e74358c6fd.jpg.html
мой сильно хромает.

Спойлер

TESLight

Гыы, SLvik, крутой Hi-Fi ! :)))

Ал1976

SLvik, HI_Fi реально прикольный, но я бы развил эту идею, хотя бы так:

Спойлер

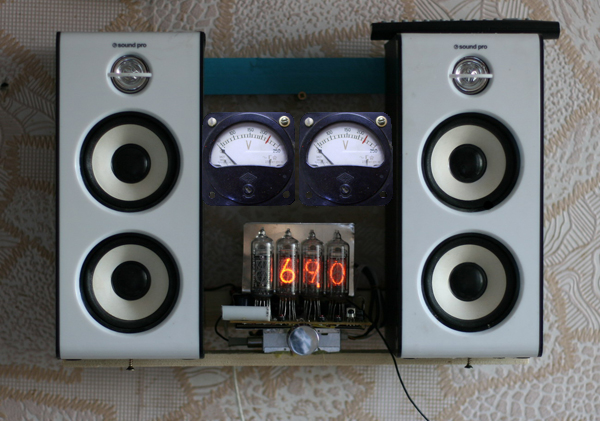

Это, типа, индикаторы уровня

Или даже разобрал бы головки, повесил на каких-нибудь растяжках. ИМХО если открывать "потроха"- то по максимуму :))

Прошу прощения за издевательства над Вашей картинкой.

Appll

Ал1976 писал(а):

но я бы развил эту идею, хотя бы так:

Ну хватит!!! ))) У меня уже лапы чешуться!!)) Я щас начну ныть и просить схему чтобы воплотить такой девайс в жизнь! :)))

SLvik

Ал1976 писал(а):

SLvik, HI_Fi реально прикольный, но я бы развил эту идею, хотя бы так:

Спойлер

Это, типа, индикаторы уровня

Я понял, но всё равно не получится - у нас тут нету таких индикаторов.

RoboC

Часы на ИВ-22

Тут файлы.

SLvik

RoboC
Классно получилось.
:beer:

uldemir

Часики окорпусились. Правда сегодня у нас пасмурно, потому фотки получились очень тёмными.

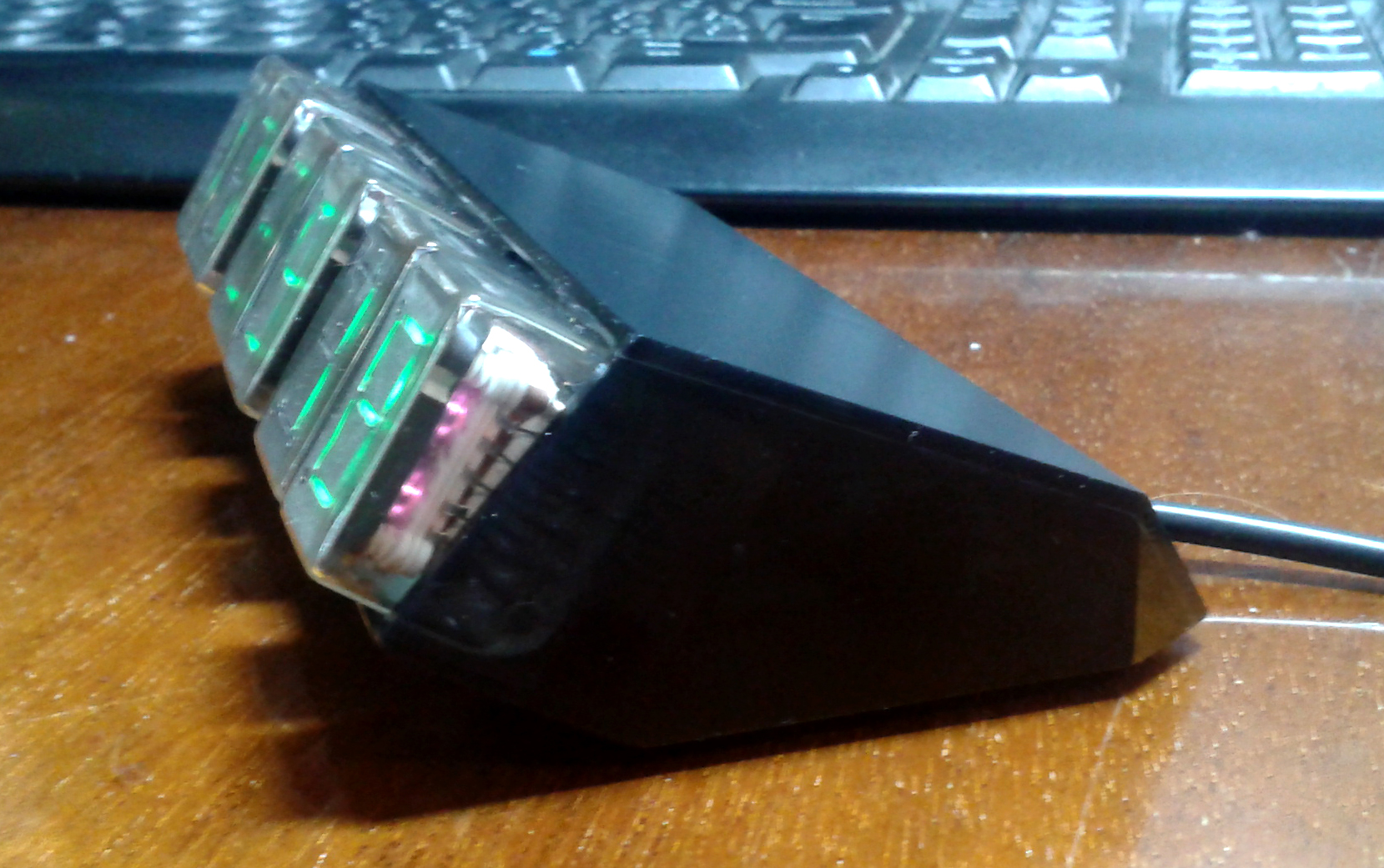

Вид с левого бока:

Вид с правого бока.

Претензии от тех, кому не нравятся блестящие крепежные винтики, принимаются только вместе с чернёными винтиками М3х6 с потайной головкой.

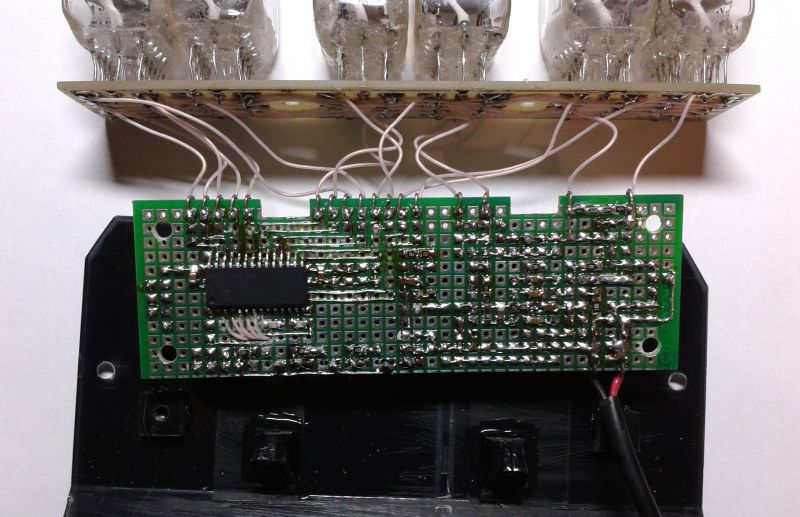

Унутри CPLD xc2c64a тактируемая от 74hc4060. питание на трансформаторе качаемым ir2153. Управление двумя кнопками mode, set. Кнопкой mode выбирается что будет устанавливаться часы, минуты или сбрасываться секунды, а кнопкой set - приводиться в исполнение. Устанавливаемый параметр мигает, а секунды показывает.
Схема - вот.

VHDLовский исходник, пожалуй, никого не заинтересует и потому приводить не буду.

SLvik

Вторая версия тюнера.

Спойлер

Между лампами горит жёлтенький светодиодик - показывает стерео режим канала.

А поскольку там есть время я ещё добавил фунцию включения и выключения по вреени.
Выставляешь включение как будильник - 08:00, а выключение ближе к ночи в 22:00 - когда пора баиньки.
Диапазон времени работы можно менять как тебе надо.
Можно отключать время включения, можно отключать время отключения отдельно.
Тогда когда тюнер включился отключить его можешь только ты.
И наоборот сам включаешь его когда хош, а выключается он сам в заданное время выключения.
Можно просто отключить все эти функции и управляй сам как хош.
