При входном коде от 0 - 9 засветка соседних сегментов которые не должны светиться согласно поданному коду . Т.е код 3 она светиться ярче , а остальные сегменты все подсвечены.

to Iggis идея интересная но уже поздно ...

Такие микросхемы - дрянь. Только странно, что их так много.

Сделал на работе пару панелей под ИН-4. Размер 209x36 - минимально возможный. Расстояние между лампами по центру 31мм, это по справочнику "впритык", на деле 1-2мм. Между группами 10мм. В середине неонка. Процесс изготовления очень прост, по фото наверно визуально понятен.


Если кому то ещё вдруг понадобится, прикреплю DipTrace PCB.


Чуть позже хочу сделать подобные панели и под ИН-1

NIXIE CLOCK

Вот решил собрать часики. На статике. По случаю добыл индикаторы Z5660M- семь шт.. Встал вопрос выбора схемы.
И тут случайно на EBAY попалась такая микра :HV5622. Вот - http://stores.ebay.com/G-C-Supermarket- ... 34.c0.m322 . И цена вполне доступна- около 100р.
В этой теме встречал упоминание об этой микре -но там упомянута цена в 300-500 р. Как я понял тогда из за дороговизны посчитали
не выгодным использование её в часах. Но теперь цена вполне сопоставима со стоимостью кучи регистров с ключами , либо нескольких ИД1. Для четырёх ламповых (на статике!!) часиков получим три микры плюс несколько дискретных компонентов.
Может быть Кто ни будь встречал готовую конструкцию с этой микрой - поделитесь пожалуйста .Ибо разработку с "нуля" мне не осилить.

у неё 32 выхода, 10 на лампу, 6 ламп= 60 + 1-2 неонки , две микрухи хватит на 6-ти ламповые часы на статике, если я правильно понял даташит, иначе по микрухе на лампу, что уже не выгодно.

а ещё есть 64 выводная HV507 так её одной хватит)

Я бы присмотрелся к HV57708PG. Её хватит на всё с избытком. Некоторые её давно используют.

наверно это всё обсуждать надо не в этой теме но всё же, HV57708PG до 80 вольт

Apтeм, а если в катоды. У меня часики на 6х ИН-14 + 4 неонки-точки на ней работают с 2012г без перерыва.

понятное дело что напряжение будет на лампе падать, но мне кажется такой режим работы не есть хорошо. с таким успехом любой дешифратор нпн типа можно поставить и 15в. и 30в.

ATtiny2313 с 4-мя транзисторными формирователями уровней DIN, CLK, LE, BL + HV5622 + 2 транзистора двухтактного трансформаторного преобразователя.

NIXIE CLOCK

...как всегда круть))))... с цельного алюминия или дюральки вообще огонь будут...

какое то из "красных" деревьев.
на удивление неплохо обрабатывалось. без особых "сколов".

главное, чтобы по такой цене это не оказался брак с завода или вообще подделка.


а что же не делитесь схемой, прошивкой , платой и тд???

mss_ja, секундные лампы у вас более новые чем минутные, это видно по четвёркам, на секундных с "хвостиками", а на минутах - без Неплохо бы отбирать лампы по этому признаку, для целостности восприятия

По моему, так не оправданно большая высота этой конструкции. Сколько расстояние между "дном" индикатора и платой? Мм 15?
Для чего оргстекло? Если типа единой панельки? Я делал на пресловутых ламельках от DB-25, на таких же индикаторах.
Только в плате нужно просверлить отверстие под "сосок" лампы. Высота около 7мм была.

Были с женой в Питере. Совершенно случайно набрели на музей советских игровых автоматов. Прикольная штука, скажу я вам.
Ну и обратил внимание на сами автоматы:)

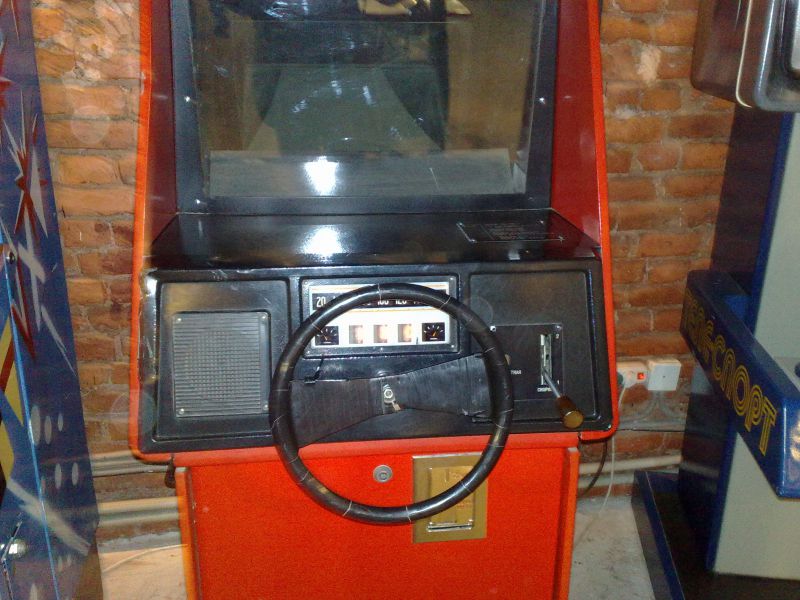

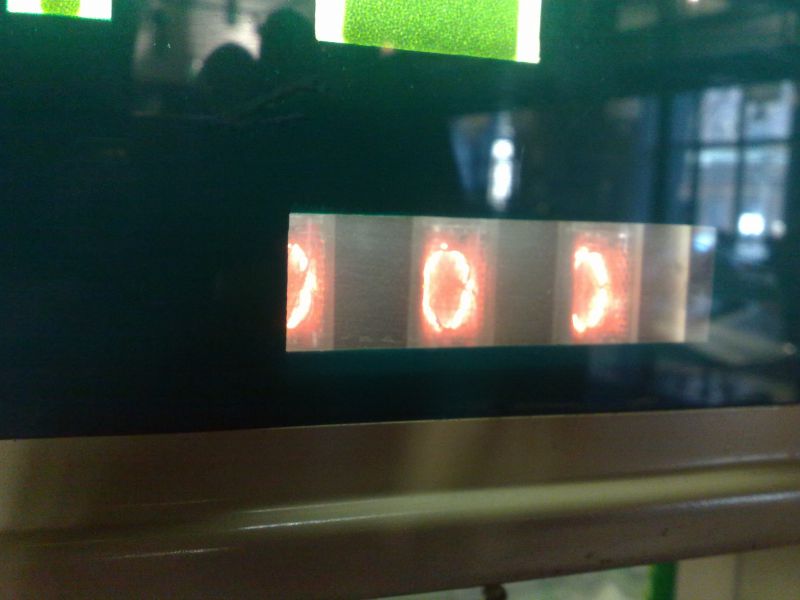

Гонки. Индикация на ИН14.

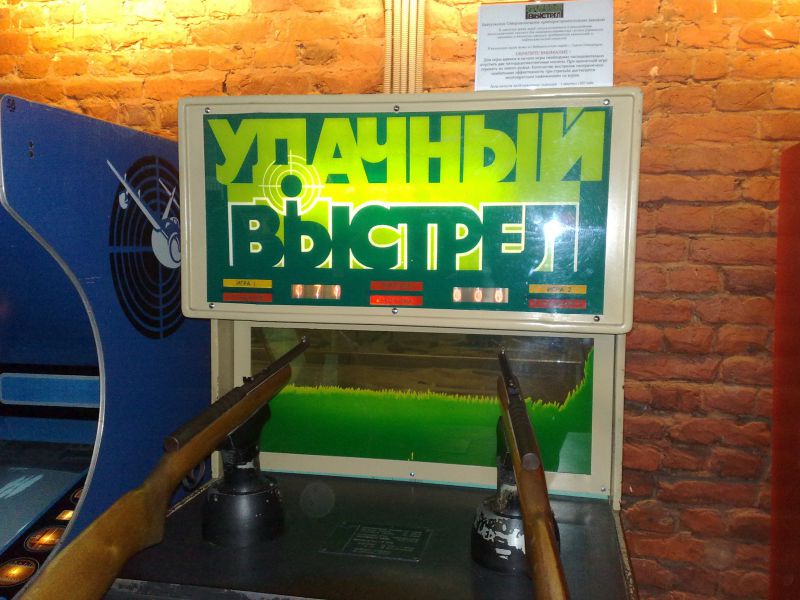

Тоже ИН14

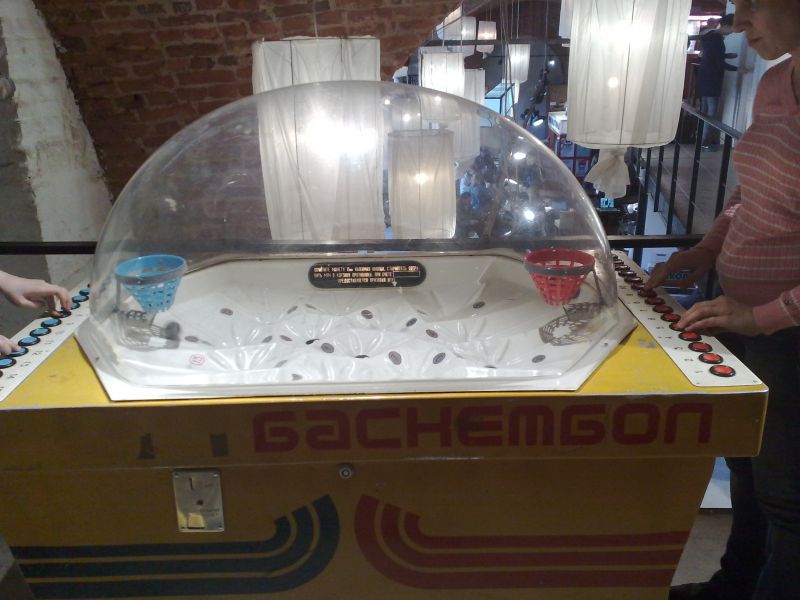

Баскетбол с ИН12

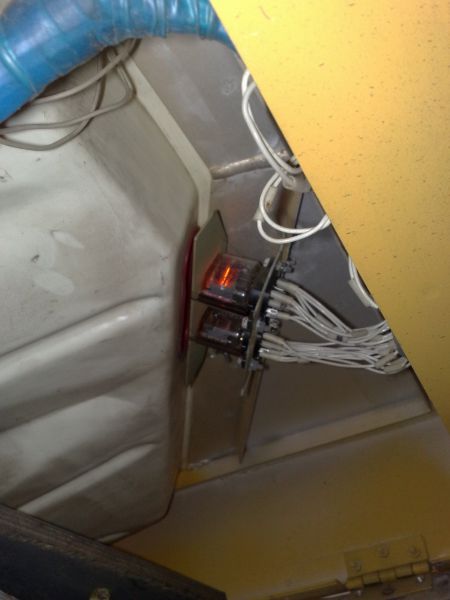

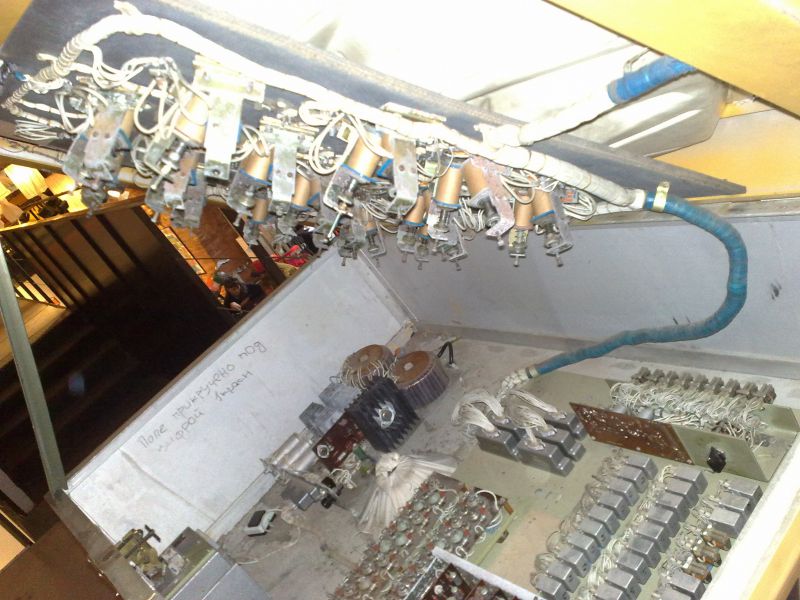

Он же открытый. Вся автоматика на реле и катушках:

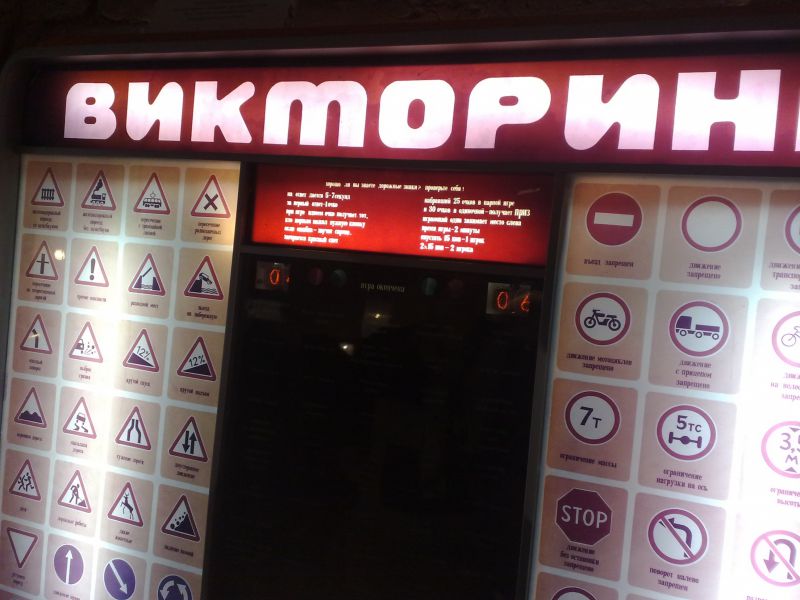

Викторина на знания дорожных знаков. Тоже на ин12

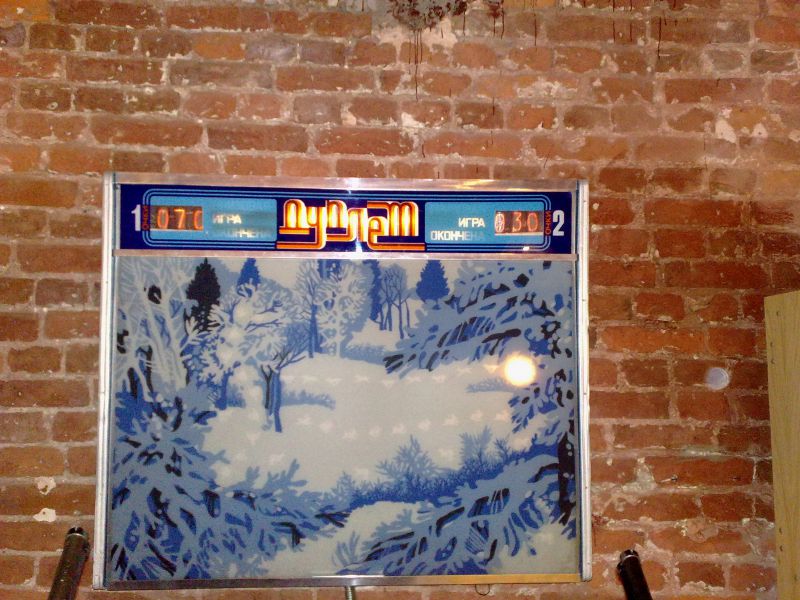

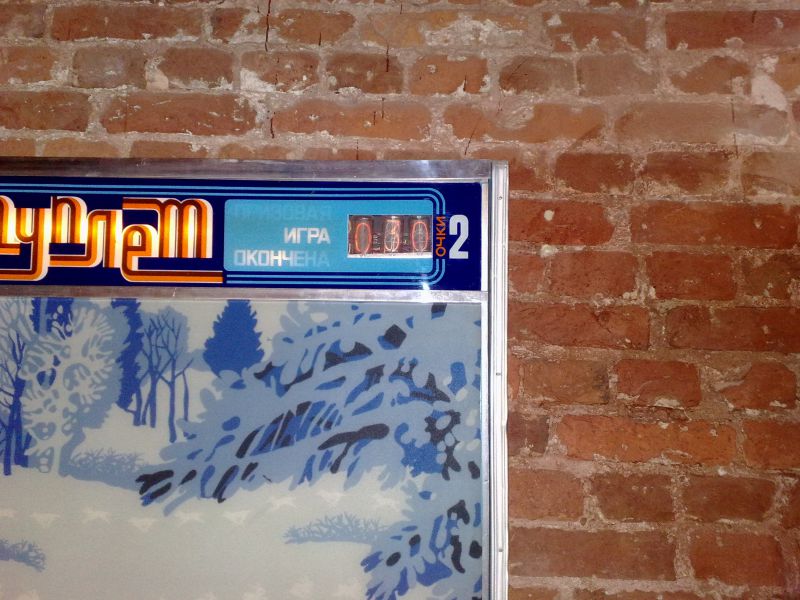

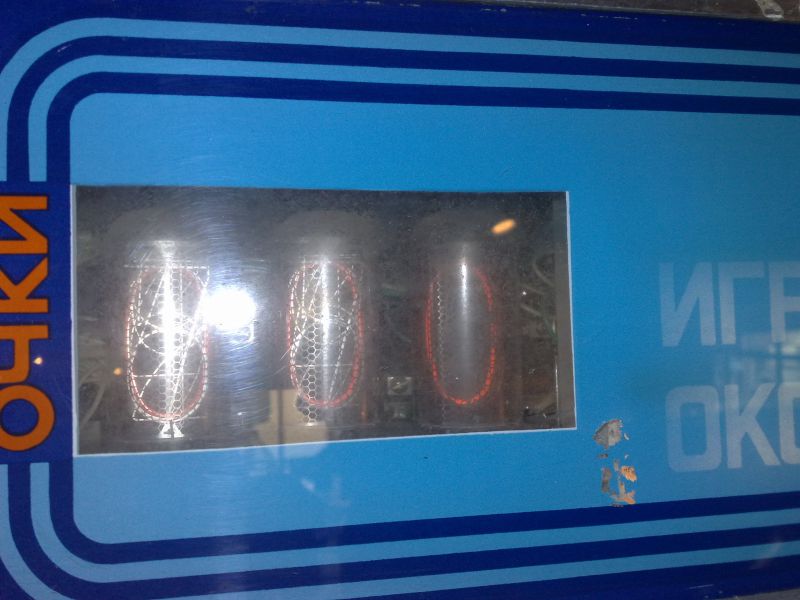

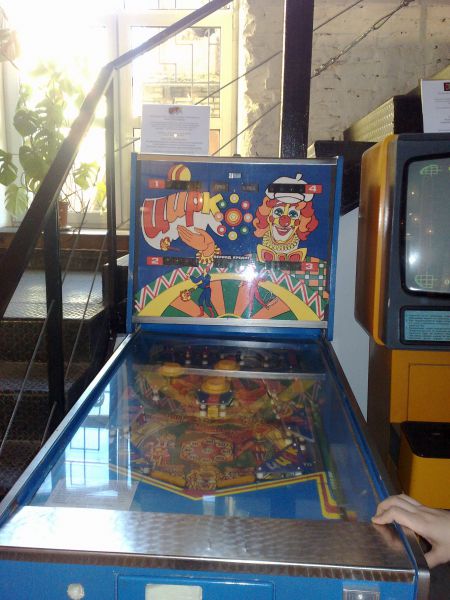

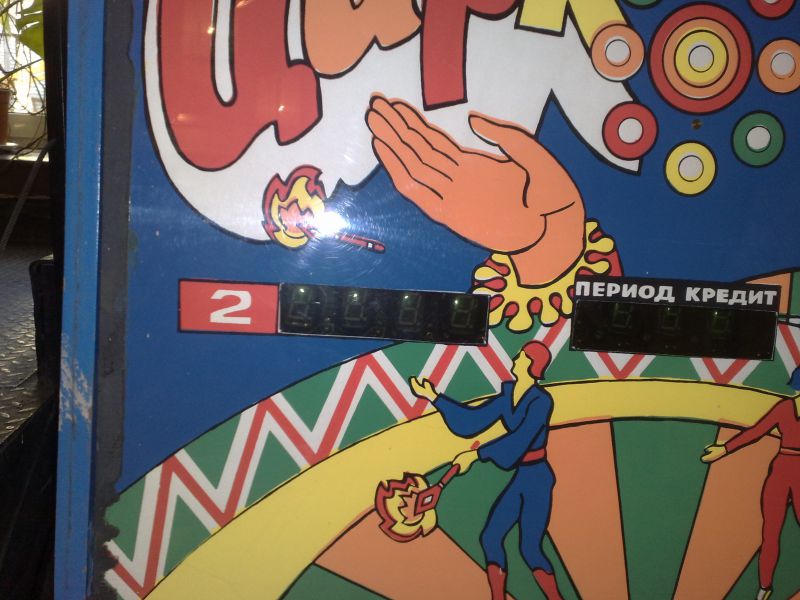

Ну и последнее. Автомат "Дуплет". ИН18 же!


Все автоматы рабочие. Пыхтят от советских 15 коп. Так же есть автоматы с газировкой, тоже рабочие! 3 коп. и стакан газировки твой!
Есть еще куча других автоматов, но т.к. они без индикаторов - выкладывать их не стал.

дуплет самый интересный в плане внутренностей )))
