Написано в CVAVR, поэтому, если пишете в другой среде, нужно править некоторые моменты.
Файл LCD_font.c - шрифт для индикатора (5*7). Только латиница и буква "µ".
Есть ещё программа для генерации шрифтов (рисовать ручками (мышкой), потом создаётся массив нужного формата).
Её тоже, если надо, могу дать.

Благодарю.
Шрифты у меня есть уже (программки).
З.Ы. У меня почему-то вторая фотография не показывает вашего устройства. Вижу только одну...

Вы уверены, что шрифты правильного формата (подходят под мой код)?
Фото у меня нормально отображаются, их там вообще пять.
Перезалил файл выше, удалите старый - там старая версия, с ошибками.
P.S. Чёрт, снова не то. Теперь точно правильно.

Ага... Значит у меня что-то глючило, теперь вижу. Классно собрано, у меня терпения не хватает на такое. А шрифты... Я все равно код для образца взял, чтобы свой делать. Так что, тех, что уже есть у вас в массиве, мне хватит. Код буду изучать позже, а то у нас уже 4 утра...
Еще раз спасибо!

Выбираем индустриальные и медицинские источники питания MEAN WELL в открытом исполнении

Использование модульных источников питания открытого типа широко распространено в современных устройствах. Присущие им компактность, гибкость в интеграции и высокая эффективность делают их отличным решением для систем промышленной автоматизации, телекоммуникационного оборудования, медицинской техники, устройств «умного дома» и прочих приложений. Рассмотрим подробнее характеристики и особенности трех самых популярных вариантов AC/DC-преобразователей MW открытого типа, подходящих для применения в промышленных устройствах - серий EPS, EPP и RPS представленных на Meanwell.market.

Подробнее>>

Усё, блок питания готов!



Кидайтесь тапками...

Всё получилось хорошо!
Индикатор по центру - чью температуру отображает?

Очень красиво получилось. Схемкой не поделитесь? Я видел где-то в теме, но листать что-то лень

Температуру на борту вертолета

Оригинально было бы использовать винт вертолета для охлаждения БП
Случаем, не для того ли он там стоит?

Про температуру - отображает температуру радиатора.
про схемку - придётся полистать назад. Это что бы лень не развивать.
про вертолёт - для антуража. Собирался блок питания совместно с семилетним сыном.
Всё туть: http://radiokotstruktor.ru/forum/viewtopic.php?f=7&t=37
А то некоторые даже не знают о новом сайте от РадиоКота.

А меня зациклило на лампах




Собираю из того, что под ногами нахожу.
Пока лампы не закончатся, не успокоюсь по ходу

Симпатично.

Переменный резистор я бы поставил многооборотный. Например, такой
P.S. Интересно, как подключен амперметр канала положительного напряжения.

Один такок есть: центральный индикатор не подсвечен, не по феншую
А в остальном просто супер. Красиво.
З.Ы. Вертолетик по цветовой гамме гениально вписывается

Да, резистор переменный конечно лучше такой поставить. Закажу - поменяю.
Каждый канал БП запитан от отдельной обмотки трансформатора, так же каждый канал измерителя ампер-вольтметра тоже запитан от отдельной для каждого индикатора обмотки транса.

Исправимо. Поставим светодиодную подсветку.

takedown1 - бп хорош . На фотке не пойму индикация синим не слишком яркая относительно красного (у самого куча устройств где индикация синим утомляет именно по яркости).

Тут можно думаю исправить это путём увеличения номиналов резисторов питающих анодные цепи индикатора. Но не охота разбирать оный. Так сойдёт...

Если у Вас входы каналов раздельные, надо было и выходы отдельные сделать. Возможностей больше было бы.

white, да без проблем!



На задней панели БП размещена колодка для подключения устройств с разными по напряжению питания. Т. е. при переключении в режим раздельных каналов можно БП использовать как два независимых источника питания.

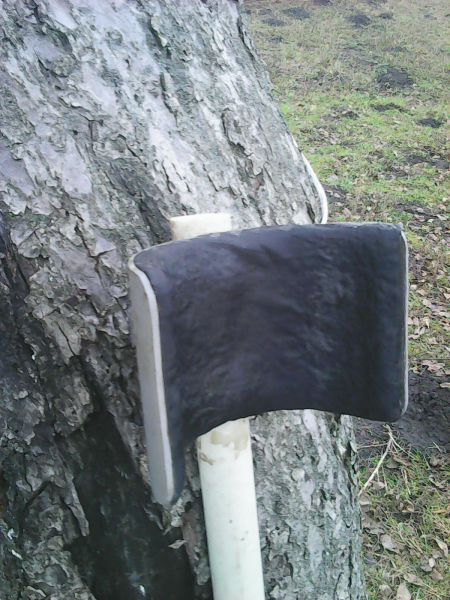

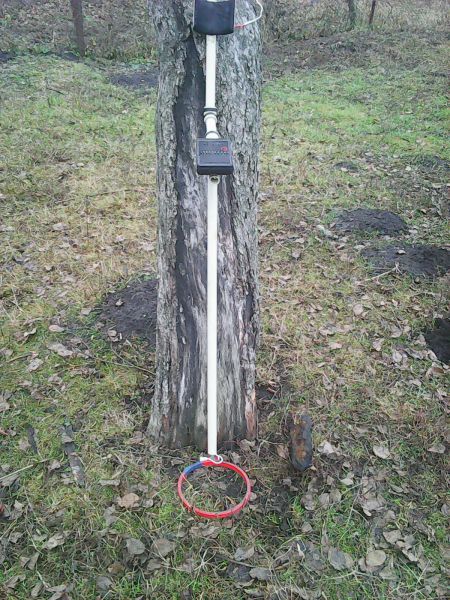

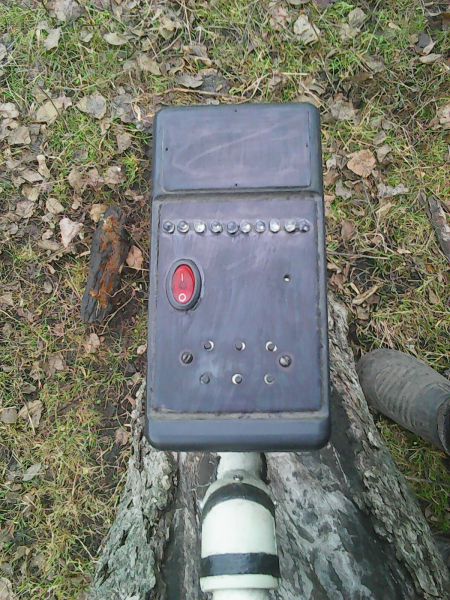

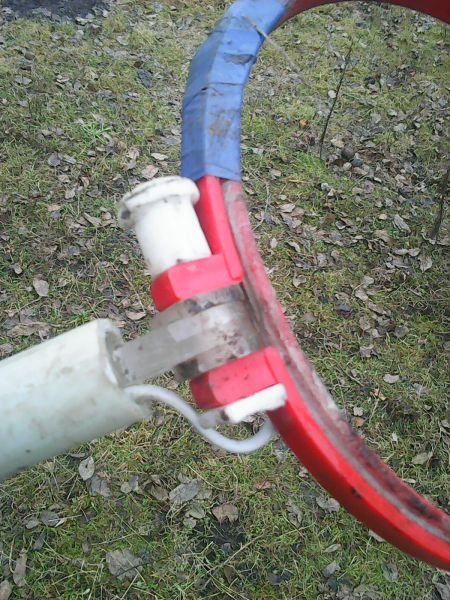

Вот мой клон ,сезон отходил ,ни каких проблем.
