Приветствую, котаны. Решил попробовать сделать свои часики, ибо лапы чешутся что-то сделать, а опыта, можно сказать, нет. Натолкнула на такие мысли статья http://geektimes.ru/post/257790/ (надеюсь тут за ссылки в туалет на 2 часа не закрывают подумать о своем поведении ). Поэтому решил немного модернизировать данную схему под свои нужды, приложу набросок(опять же попрошу не кидаться наполнителями лотков, т.к. первый раз все). Ваять все собираюсь на arduino mega, потому что она у меня есть, куплена была пару лет назад, чтобы поиграться, да все лапы не доходили. Попрошу седоусых котанов оценить, насколько вообще адекватно будет такое создавать, ошибки, на что обратить внимание) Планируется установить 6 rgb светодиодов под колбы(не указаны в схеме), для настройки и управления режимами запилить дисплейчик от чб нокии, 4 кнопки управления в меню, для плавной настройки крутилку без ограничений с управлением по подсчету инкрементов, дневной ночной режим по датчику света(его пока тоже нет в схеме). Возможно потом допилю будильник с вибрацией и рандомной песенкой с бородатых годов с искусственно созданными потрескиваниями а-ля винил)
И вопросы. Я понимаю, что многие, скорее всего были где-то освещены в недрах темы, но если не сложно, попрошу ответить или ткнуть мордой в ответ) Питание. Наверное все уже глаза замозолили от этого вороса. На данный момент самым простым вариантом(как кажется моему неокрепшему уму) видится переделать питание для галогеновых ламп. Там, как я понимаю, достаточно просто перемотать трансформатор на несколько обмоток и выпрямить? И еще, раз в меге есть ШИМ, может проще использовать ее, чем мотать 4 обмотки? Намотать 2, допустим. 40В и 10-15В, например? Наличие ШИМа даст довольно простую регуляцию яркости ламп, что пригодится для настройки ночного режима =) Еще хотелось бы по минимуму иметь затрат энергии, то есть сделать часы максимально экономичными) Не считая использования ардуинки)) Надеюсь на вашу помощь)
...Еще хотелось бы по минимуму иметь затрат энергии, то есть сделать часы максимально экономичными...
Советую ограничить анодный ток сегментов. Если не забывать, что индикатор это, по сути, лампа, то при правильной организации смещения накала, можно нафиг выбросить сеточные ключи и управлять сетками напрямую от лап контроллера.
за основу взята "польская" схема. завелось почти сразу
Спойлер
особенности схемы 1) питание +24в и готовый степдаун 3r33s (24в -> 5в) 2) в качестве драйверов/ключей 155лн3. импортозамещение . свеженькие из белоруссии 3) пытался сделать питание накала переменкой, но пока грабли. сдул 133ла3, запитал постоянкой. позже переделаю.
Обязательным условием долгой и стабильной работы Li-FePO4-аккумуляторов, в том числе и производства EVE Energy, является применение специализированных BMS-микросхем. Литий-железофосфатные АКБ отличаются такими характеристиками, как высокая многократность циклов заряда-разряда, безопасность, возможность быстрой зарядки, устойчивость к буферному режиму работы и приемлемая стоимость. Но для этих АКБ очень важен контроль процесса заряда и разряда для избегания воздействия внешнего зарядного напряжения после достижения 100% заряда. Инженеры КОМПЭЛ подготовили список таких решений от разных производителей.
Компания EVE выпустила новый аккумулятор серии PLM, сочетающий в себе высокую безопасность, длительный срок службы, широкий температурный диапазон и высокую токоотдачу даже при отрицательной температуре.
Эти аккумуляторы поддерживают заряд при температуре от -40/-20°С (сниженным значением тока), безопасны (не воспламеняются и не взрываются) при механическом повреждении (протыкание и сдавливание), устойчивы к вибрации. Они могут применяться как для автотранспорта (трекеры, маячки, сигнализация), так и для промышленных устройств мониторинга, IoT-устройств.
Доброго времени суток всем участникам! Уважаемые коты - загорелся повторить часы от RoboC в пяти ламповом варианте - http://robocua.blogspot.ru/2015/06/4-17.html, такие. Причем хочу немножко доработать под себя и однозначно изменить процессор на атмел а возможно и на stm32 (если себя заставлю). Обратился к автору исходники он не распространяет, да мне собственно исходник и не нужен, мне только нужен функционал индикации (хочу однозначно сохранить шрифты ). В связи с этим просьба может кто видел или слышал где то что то по моему вопросу или может поделиться какой то информацией буду очень благодарен. С уважением Сергей.
Хочу сделать NTP часики на ESP8266 наподобие часов на ГРИ от RoboC и на ВЛИ. Так вот вопрос, а можно ли её заставить работать с динамической индикацией? Т.е. можно ли там сесть на какое-нибудь таймерное прерывание?
разжился регистрами tpic6b595n. но не могу найти схем применялись ли они в часах на ИВ. питание вроде позволяет +50В. регистр аналогичен hc595 но высоковольтный
Вчерашняя прогулка по городскому рынку закончилась покупкой у барыги 2х неопознанных блоков от "ЭВМ" 80х годов с лампами ИВ-11 1983г з-да "Рефлектор". Всего ламп было 8 + 1 такую же лампу он мне отдал непаянную) Все удовольствие обошлось в 400р ))
Принес домой распаял феном лампы и начал их проверять. Оказалось - все живые! Светят примерно одинаково. Цвет зеленый приятный, все как обычно. Однако, до этого я собирал часы на ИЛЦ8-4/17Л (УИ-4) который примерно такого же размера - в одной колбе 4 знака.
Так вот, при размерах чуть больше, оказалось что эти ИВ-11 весьма прожорливы! Ток накала 100 Ма, Uн надо 1.5 V (если меньше - падает яркость) и что самое неприятное - ток сетки в районе 20 Ма, что явно много! Этот мой ИУ-4 при тех же почти размерах жрал в разы меньше, там ток сетки и ток сегмента вообще не промерялся, а сегменты - светился довольно ярко даже при 20В. Этим лампам надо 60В для достижения максимальной яркости, дальше - яркость не растет, но резко растет ток.
Данные лампы показались мне какими-то "дубовыми". Также обнаружил неприятную засветку где-то внизу под маской, свет идет откуда-то из недр лампы и дает блики на баллон.
Подскажите какой оптимальный режим для этих ламп? Индикация будет статика + шим для регулировки яркости. Сколько они проживут?
Новые год прожили без проблем. Питаю в статике от 22в. и они же при 12в. А вот у этих за полгода работы с небольшим недокалом почему-то средние сегменты стали светить ярче. На соседней фоте можно тпосмотреть дату изготовления ламп: А вообще, мне у ИВ-11 не нравится узкий угол обзора. В этом плане для часов на ВЛИ лучше всего использовать готовые часовые лампы типа ИВЛ1-7/5
По этим моим ИВ-11. Продавец отдал в нагрузку 1 шт не паянную из той-же серии, того же года выпуска. Лампам более 30 лет... Щас люди некоторые уже столько не живут)) Моему коту кстати 23) А недавно он кошку в подъезде гонял)))))
Но о лампах. Так вот, эта непаянная оказалась самой плохой. Те что были на плате - более-менее оказались. Видимо, от старения там что то внутри происходит не то.
Самый интересный вопрос, откуда у них такой бешеный ток сетки? Сами сегменты потребляют мало - светятся от касания пальцем. А вот - сетка жрёт 20 Ма. На ИЛЦ в других моих часах этого явления не было - ток сетки был равен току сегмента.
При 60в светится очень ярко, зрение раздражает. При 40 - оптимально. После 70 начинается бурный рост тока без увеличения яркости. При 20 - тускло. Порог зажигания где-то 15.
Но о лампах. Так вот, эта непаянная оказалась самой плохой. Те что были на плате - более-менее оказались. Видимо, от старения там что то внутри происходит не то.
Самый интересный вопрос, откуда у них такой бешеный ток сетки? Сами сегменты потребляют мало - светятся от касания пальцем. А вот - сетка жрёт 20 Ма. На ИЛЦ в других моих часах этого явления не было - ток сетки был равен току сегмента.
тут все просто ухужщение вакума у неработавщих-для востановления вакума нагрейте гетер до 400+гр или подайте задраный на 30%накал без анодов а +20...30в на сетки толко подайте
Цитата:
Порог зажигания где-то 15.
это плохо -СТАРЕНИЕ люминофора походу у меняот 9-12 в статике вполне видно было по поводу тока сеток у этих ламп силно правая характеристика отсюда и режимы дя экономии рекомендован режим накал толко переменкой с отводом от середины обмотки подвеска катода от земли 3-4в (кс139) аноды +27-45в_П_ в зависимости от яркости 60 толко в динамике при более 6 разрядов с поразрядной засветкой(ключи P-типа открытый сток 161кн2 или дещифратор 161 пр2) сетки +12...15в _П_ независимо от анодоф фиксировано-с выходов кмоп 561(564) ползуйтесь идеями 90хх моего кб
_________________ ZМудрость(Опыт и выдержка) приходит с годами. Все Ваши беды и проблемы, от недостатка знаний. Умный и у дурака научится, а дураку и .. Алберт Ейнштейн не поможет и ВВП не спасет.и МЧС опаздает
1) нагреть лампы в печи до 400 гр для восстановления вакуума на несколько часов. 2) провести процедуру восстановления-тренировки: подать накал на 30% больше и подать на сетку +20В, на аноды ничего не подавать , оставить так на сутки. 3) в устройстве, питать накал переменкой 50 Гц (или можно несколько кГц от преобразователя?) средняя точка тр-ра накала - через стабилитрон к схеме. 4) питать сетку не более 25В. 5) питать аноды по вкусу, в зависимости от статика/динамика не выше 60В.

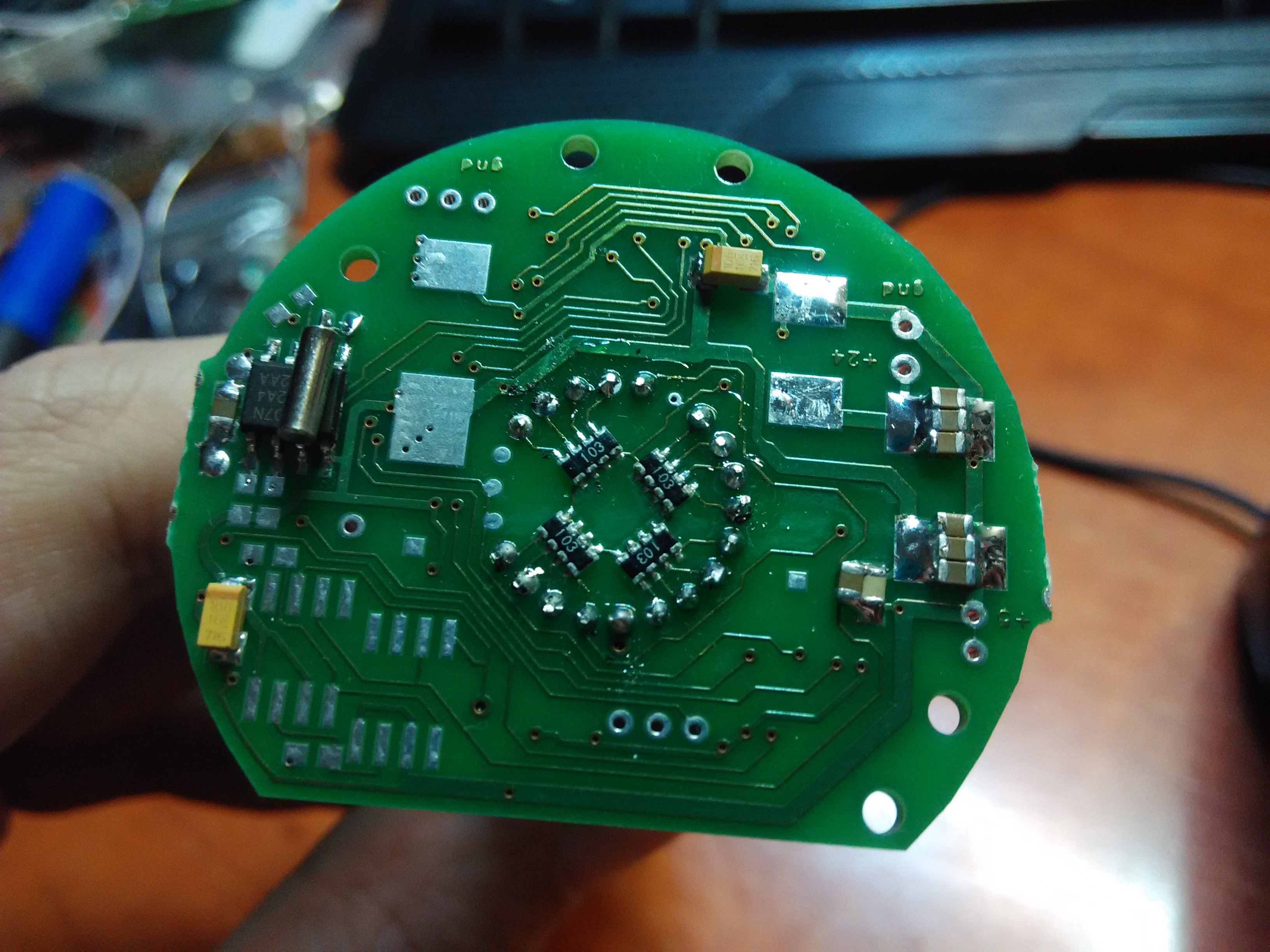

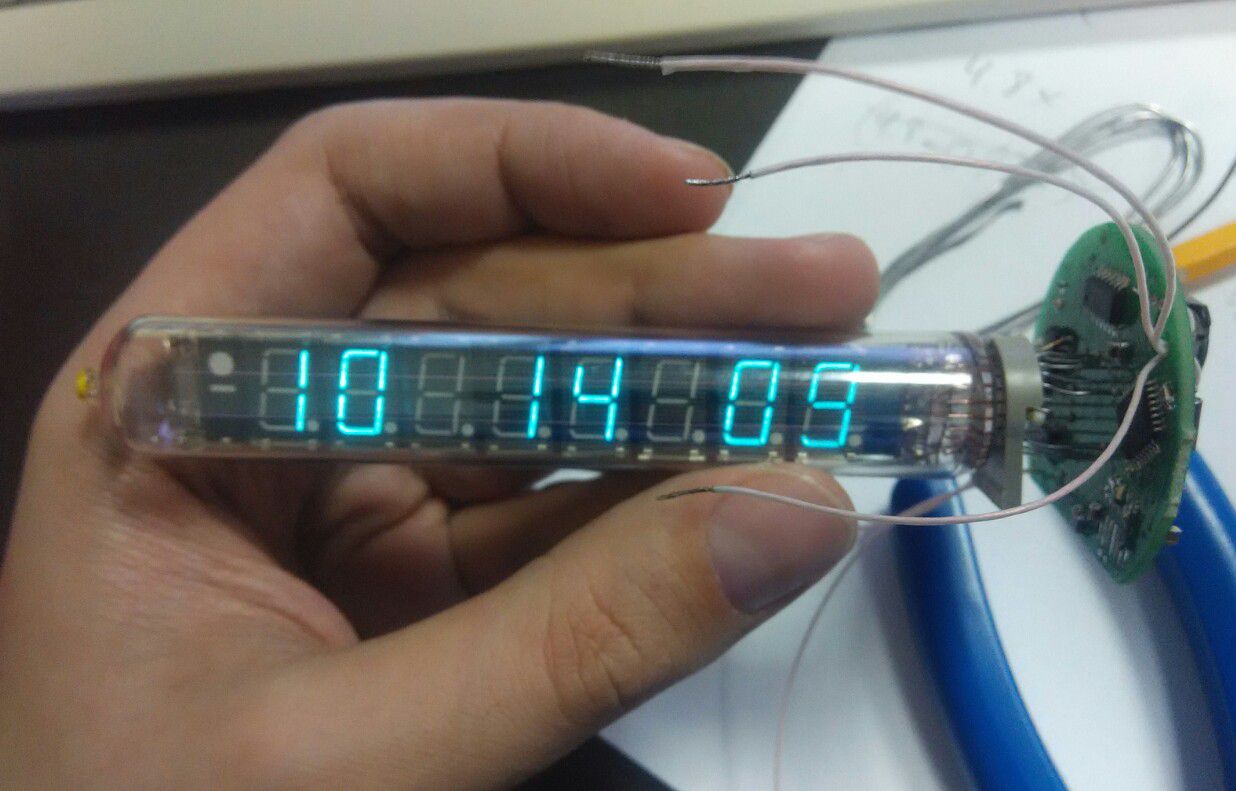

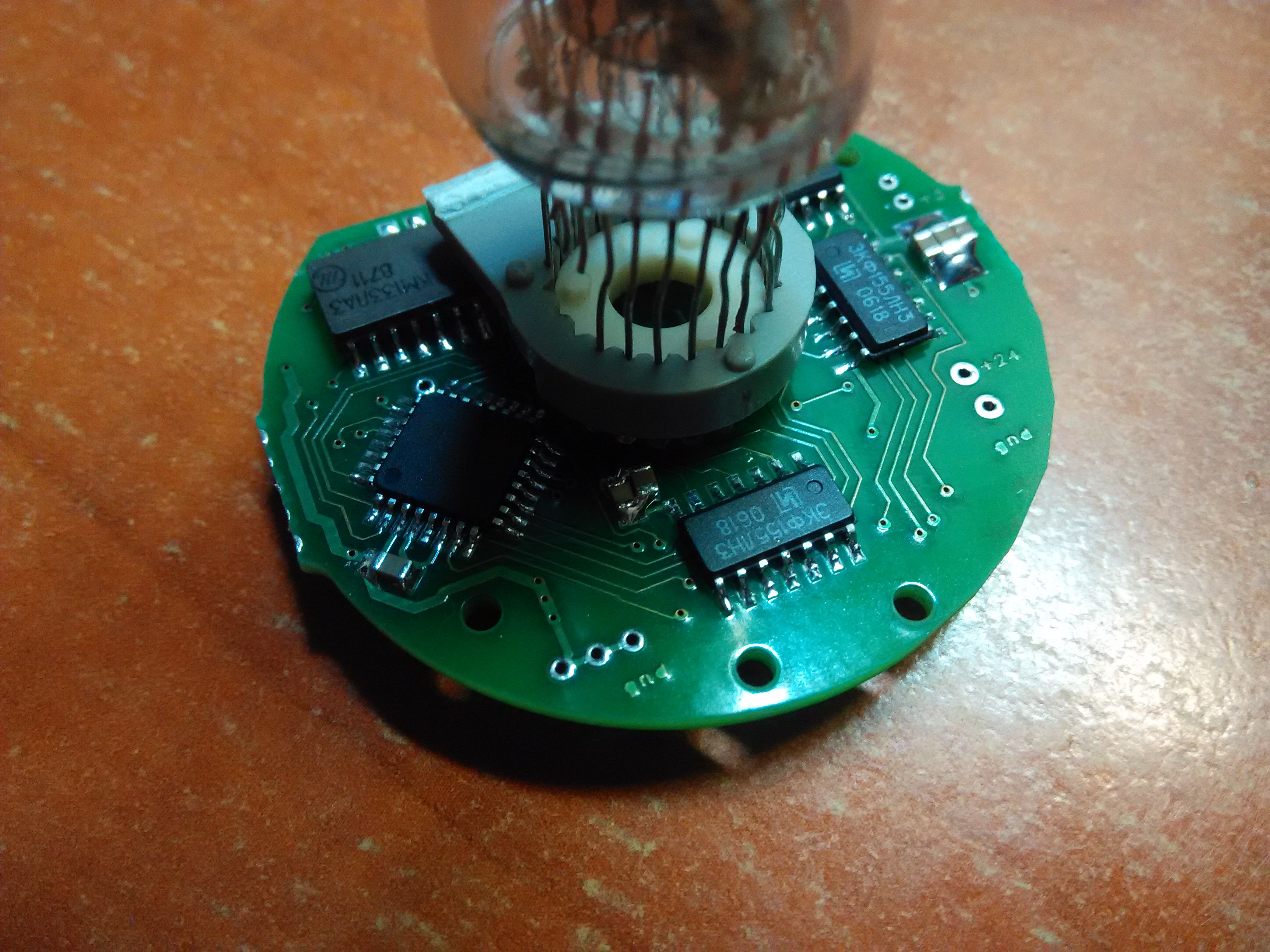

Я бы с накалом не шутил. Здесь уже описывал случай, что произошел у меня. Вот те часики, что на первой фотографии - запаял лампы, но не заметил, что у ИВ1 сделал залипуху. В результате на накал попало 12в. Нити накала не перегорели. Но люминофор потом светился очень тускло. Те лампы выкусил и выбросил.
