Автор Сообщение
Не в сети
 Заголовок сообщения: Re: Часы на люминесцентных индикаторах.
СообщениеДобавлено: Вс июл 17, 2011 14:10:42
Вымогатель припоя
Аватар пользователя

Карма: 3
Рейтинг сообщений: 67
Зарегистрирован: Вт окт 09, 2007 13:28:12
Сообщений: 647
Откуда: Москва
Рейтинг сообщения: 0
Ура товарисчи :))) Спасибо за помощь ! все таки поборол я эту проблему :))) Как оказалось были полудохлые транзюки ,хотя я до последнего никак не мог поверить что они сдохли
т.к. все 24 транзюка проверял ,но так и ничаво не заметил :dont_know:

попозже выложу фотки ,т.к. исчо лачил корпус и клеил сломаный корпус и крепления.

________________

Итак как и обещал фотки ффстудию ! :)))

http://saveimg.ru/show-image.php?id=5b3 ... 76c6e38930
http://saveimg.ru/show-image.php?id=c94 ... aa83b2d4a5
http://saveimg.ru/show-image.php?id=a87 ... 90eb20a61b
http://saveimg.ru/show-image.php?id=484 ... 705ec46fac
http://saveimg.ru/show-image.php?id=2b5 ... 57eea0320d
http://saveimg.ru/show-image.php?id=5ae ... 815cd164a1 -кабель поставил помощнее ,т.к. родной кобель весь перебитый .
http://saveimg.ru/show-image.php?id=475 ... 2401bca53e - верхняя защита оплавилась отезали нах. лишнее

А это схемка ,кстати в более лучшем качестве и найдена была на сайте у немцев :)

http://saveimg.ru/show-image.php?id=af5 ... ea74b76546


подробное описалово часов электроника Б6 402 со схемами и пояснениями ,тоже у немцев
чему был очень приятно удивлен т.к. моя схема от часов поганого качества .

http://blog.mystic-x.org/2011/03/elektr ... igitaluhr/

электроника старт 7231

http://blog.mystic-x.org/2011/03/elektr ... 1-bausatz/


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на люминесцентных индикаторах.
СообщениеДобавлено: Вс июл 24, 2011 21:50:27
Мучитель микросхем
Аватар пользователя

Карма: 2
Рейтинг сообщений: 17
Зарегистрирован: Пн янв 24, 2011 14:42:18
Сообщений: 438
Откуда: Крым
Рейтинг сообщения: 0
Добрый вечер!
http://img717.imageshack.us/img717/846/09072011372.jpg
В общем, нужен совет. На днях я купил 2 платы от видеомагнитофонов - Электроника ВМ-12 и Panasonic NV-2000. Плата от Эл-ки вроде цела, но вот на плате от Панасоника выпаяны все транзисторы и на стекле индикатора напротив микросхемы темноватое пятно. Сама схема цела, без вздутий. Собственно вопрос: можно ли поставить отечественные аналоги транзисторов (серия КТ315) или могут возникнуть проблемы?
Кстати, видик с похожим индикатором встречается в одном мультиге:
http://img854.imageshack.us/img854/8987/ahmygoddesstv02ahcanthe.jpg
И еще один вопрос.
http://imageshack.us/photo/my-images/683/21072011430.jpg
На днях я купил часы Электроника 7. Абсолютно новые, в заводской упаковке. Но к сожалению они изначально были с браком - не горят 2 сегмента-точки. С этим нужно будет разбираться позднее. Собственно хочется поинтересоваться: можно ли при помощи добавления резистора снизить анодное напряжение еще сильнее (чтобы снизить яркость и продлить жизнь ламп) или же это отрицательно скажется на лампах? P.s. Часы на данный момент эксплуатируются с выставленной при помощи переключателя режимов минимальной яркостью.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на люминесцентных индикаторах.
СообщениеДобавлено: Пн июл 25, 2011 02:11:28
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 11
Рейтинг сообщений: 88
Зарегистрирован: Вт фев 09, 2010 02:04:53
Сообщений: 2018
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Снизить анодное можно, это продлит жизнь индикаторов. Но резистор будет греться как утюг- цифры-то огромные.

_________________
Фак, кот грызёт провод! Сейчас его ударит либо током, либо тапком! ))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на люминесцентных индикаторах.
СообщениеДобавлено: Чт июл 28, 2011 09:45:59
Друг Кота
Аватар пользователя

Карма: 46
Рейтинг сообщений: 977
Зарегистрирован: Ср май 28, 2008 00:32:54
Сообщений: 7615
Откуда: г. Россия
Рейтинг сообщения: 0
Zorndaik писал(а):
http://imageshack.us/photo/my-images/683/21072011430.jpg
На днях я купил часы Электроника 7. Абсолютно новые, в заводской упаковке. Но к сожалению они изначально были с браком - не горят 2 сегмента-точки. С этим нужно будет разбираться позднее. Собственно хочется поинтересоваться: можно ли при помощи добавления резистора снизить анодное напряжение еще сильнее (чтобы снизить яркость и продлить жизнь ламп) или же это отрицательно скажется на лампах? P.s. Часы на данный момент эксплуатируются с выставленной при помощи переключателя режимов минимальной яркостью.

Смысл?
Срок службы часов больше 20 лет.
Ничего снижать не надо, тем более резистором тут не обойдёшься - яркость будет зависеть от времени - чем больше точек горят, тем ниже будет яркость.
:)

_________________
Очень нравится неон
:) :)) :))) :)) :)
Мой проектик часиков с термометром на любых 6ти газоразрядных лампах + куча функций
Ещё один - попроще
:) :)) :))) :)) :)
Светодиодный проект
:))) :)) :) :)) :)))

My video on youtube nic SLvik78


Вернуться наверх

Выбираем индустриальные и медицинские источники питания MEAN WELL в открытом исполнении

Использование модульных источников питания открытого типа широко распространено в современных устройствах. Присущие им компактность, гибкость в интеграции и высокая эффективность делают их отличным решением для систем промышленной автоматизации, телекоммуникационного оборудования, медицинской техники, устройств «умного дома» и прочих приложений. Рассмотрим подробнее характеристики и особенности трех самых популярных вариантов AC/DC-преобразователей MW открытого типа, подходящих для применения в промышленных устройствах - серий EPS, EPP и RPS представленных на Meanwell.market.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Часы на люминесцентных индикаторах.
СообщениеДобавлено: Чт июл 28, 2011 21:05:54
Потрогал лапой паяльник
Аватар пользователя

Карма: 1
Рейтинг сообщений: 0
Зарегистрирован: Пн май 17, 2010 23:29:17
Сообщений: 335
Откуда: Москва
Рейтинг сообщения: 0
Недавно появились часы электроника 4 г902 , хотел спросить у бывалых про трансформатор тс-4-2 , его можно чем то заменить из новых трансов ? и какие он имеет характеристики? Чтобы если что можно и самому намотать ... (лучше конечно купить если есть с такими характеристиками в природе)
ps почитал форум нашел как раз подходящую схему и прошивка есть но вот автор ничего не говорить про трансформатор viewtopic.php?p=469771#p469771 сказал мол напруги такие то и все ... а откуда такой взл или сам намотал и что за основу брал не говорит...


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на люминесцентных индикаторах.
СообщениеДобавлено: Сб июл 30, 2011 01:22:56
Друг Кота
Аватар пользователя

Карма: 52
Рейтинг сообщений: 846
Зарегистрирован: Вт сен 07, 2010 03:01:06
Сообщений: 16545
Откуда: Moscow-Izmaylovo
Рейтинг сообщения: 0
интересно
почему нельзя было вот так ссылку дать
http://saveimg.ru/pictures/17-07-11/1ab ... fb1934.GIF

в место этого картинка и + туева туча рекламы
http://saveimg.ru/show-image.php?id=af5 ... ea74b76546

_________________
Лечу лечить WWWашу покалеченную технику.


Вернуться наверх

Распродажа паяльного оборудования ATTEN!
Паяльные станции, паяльники и аксессуары по самой выгодной цене.

По промокоду radiokot скидка 10%
Не в сети
 Заголовок сообщения: Re: Часы на люминесцентных индикаторах.
СообщениеДобавлено: Сб июл 30, 2011 10:29:22
Потрогал лапой паяльник
Аватар пользователя

Карма: 1
Рейтинг сообщений: 0
Зарегистрирован: Пн май 17, 2010 23:29:17
Сообщений: 335
Откуда: Москва
Рейтинг сообщения: 0
m.ix писал(а):
интересно
почему нельзя было вот так ссылку дать
http://saveimg.ru/pictures/17-07-11/1ab ... fb1934.GIF

в место этого картинка и + туева туча рекламы
http://saveimg.ru/show-image.php?id=af5 ... ea74b76546

спасибо за схему , а может подскажите какие имеет характеристики тс-4-2


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на люминесцентных индикаторах.
СообщениеДобавлено: Сб июл 30, 2011 10:57:11
Держит паяльник хвостом

Карма: 8
Рейтинг сообщений: 120
Зарегистрирован: Пн мар 12, 2007 12:18:28
Сообщений: 990
Откуда: Тюмень
Рейтинг сообщения: 0
Трансформатор от микроволновки с VFD дисплеем, спасёт отца русской демократии...


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на люминесцентных индикаторах.
СообщениеДобавлено: Вт авг 02, 2011 20:41:45
Мучитель микросхем
Аватар пользователя

Карма: 2
Рейтинг сообщений: 17
Зарегистрирован: Пн янв 24, 2011 14:42:18
Сообщений: 438
Откуда: Крым
Рейтинг сообщения: 0

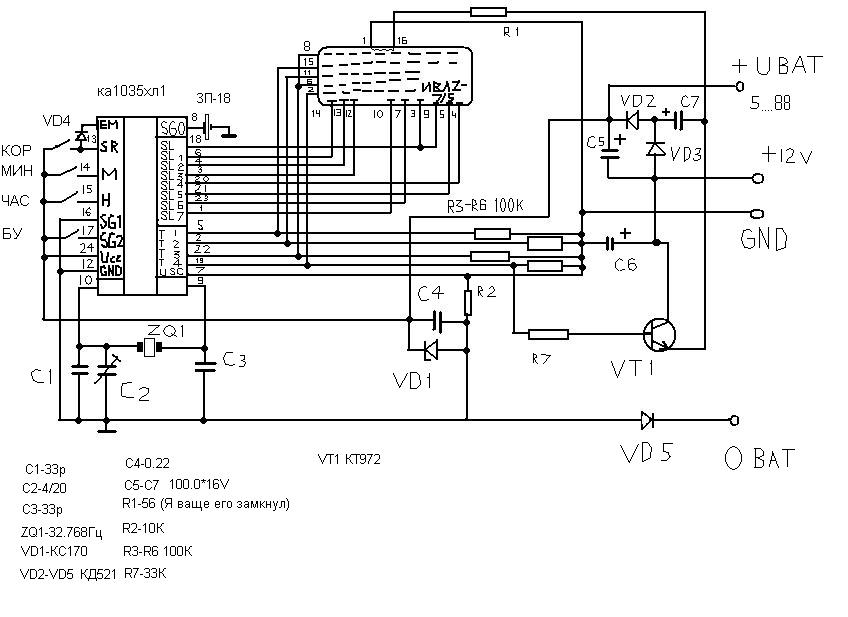

Есть небольшой вопрос по схеме с 1 страницы -http://radiokot.ru/forum/download/file.php?id=72276, http://radiokot.ru/forum/download/file.php?id=29225
Если исходить из схемы, то получается, что резистор R2 в схеме закрорчен. Может быть кто-нибудь сможет подсказать, как его правильно подключить?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на люминесцентных индикаторах.
СообщениеДобавлено: Ср авг 17, 2011 09:17:27
Поставщик валерьянки для Кота

Карма: 5
Рейтинг сообщений: 21
Зарегистрирован: Пт авг 29, 2008 16:28:19
Сообщений: 2108
Откуда: Киев
Рейтинг сообщения: 0
Где это он закорочен? Если две линии перекрещиваются, и в точке пересечения нету большой жирной точки, то соединения там нет! Это два разных проводника.

P.S. Не было возможности ззаходить на форум, в больнице лежал. Знаю, что отвечаю на древний пост.

_________________
Giggity giggity goo!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на люминесцентных индикаторах.
СообщениеДобавлено: Пн авг 22, 2011 07:42:04
Встал на лапы

Зарегистрирован: Чт май 22, 2008 12:43:16
Сообщений: 96
Рейтинг сообщения: 0
http://wwwhome.cs.utwente.nl/~ptdeboer/ham/neonclock/


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на люминесцентных индикаторах.
СообщениеДобавлено: Пн авг 22, 2011 07:50:08
Друг Кота
Аватар пользователя

Карма: 38
Рейтинг сообщений: 549
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10702
Откуда: Москва
Рейтинг сообщения: 0
а какое это имеет отношение к "Часы на люминесцентных индикаторах" ?

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, 138, 155, 157, лампу ИСШ-7.
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на вакуумных люминесцентных индикаторах.
СообщениеДобавлено: Пн авг 22, 2011 18:12:06
Друг Кота
Аватар пользователя

Карма: 50
Рейтинг сообщений: 1395
Зарегистрирован: Пт авг 28, 2009 21:34:30
Сообщений: 7306
Откуда: 845-й км.
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
Тока что Digi-Key прислал письмо, что больше не будет STFPC311. Куда мир катится.

_________________
А люди посмотрят и скажут: "Собаки летят. Вот и осень."


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на люминесцентных индикаторах.
СообщениеДобавлено: Пн авг 22, 2011 21:59:41
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 11
Рейтинг сообщений: 88
Зарегистрирован: Вт фев 09, 2010 02:04:53
Сообщений: 2018
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Это что, драйвер ВЛИ?

Кстати, на юге раздобыл вот такой интересный ЭЛИ: http://s49.radikal.ru/i124/1108/fa/bb904887cdf9.jpg

_________________
Фак, кот грызёт провод! Сейчас его ударит либо током, либо тапком! ))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на люминесцентных индикаторах.
СообщениеДобавлено: Пн авг 22, 2011 23:10:41
Друг Кота
Аватар пользователя

Карма: 50
Рейтинг сообщений: 1395
Зарегистрирован: Пт авг 28, 2009 21:34:30
Сообщений: 7306
Откуда: 845-й км.
Рейтинг сообщения: 0
Медали: 1
Получил миской по аватаре (1)
Гефестион писал(а):
Это что, драйвер ВЛИ?
Да, продолжение PT6311/6312/6315. Называется Front Panel Controller. Я в этой теме уже писал про них. Среди этих FPC есть даже с часами реального времени. Или, правильнее писать - были

_________________
А люди посмотрят и скажут: "Собаки летят. Вот и осень."


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на люминесцентных индикаторах.
СообщениеДобавлено: Вт авг 23, 2011 07:45:55
Друг Кота
Аватар пользователя

Карма: 38
Рейтинг сообщений: 549
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10702
Откуда: Москва
Рейтинг сообщения: 0
Гефестион писал(а):
Это что, драйвер ВЛИ?

Кстати, на юге раздобыл вот такой интересный ЭЛИ: http://s49.radikal.ru/i124/1108/fa/bb904887cdf9.jpg



а можно полное его фото?

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, 138, 155, 157, лампу ИСШ-7.
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на люминесцентных индикаторах.
СообщениеДобавлено: Вт авг 23, 2011 20:13:37
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 11
Рейтинг сообщений: 88
Зарегистрирован: Вт фев 09, 2010 02:04:53
Сообщений: 2018
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Выглядит он стандартно: прямоугольный карболитовый корпус, спереди стекло с проводящим покрытием в форме сегментов, сзади залит эпоксидкой. Вот:

http://i059.radikal.ru/1108/b4/6f8da37c87df.jpg
http://s60.radikal.ru/i167/1108/d9/622c4100ac4d.jpg

Ещё купил два таких же по размеру ЭЛИ, но каждый имеет одну обычную 7-сегментную "восьмёрку" с запятой. Только запятая почему-то не подключена.

_________________
Фак, кот грызёт провод! Сейчас его ударит либо током, либо тапком! ))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на люминесцентных индикаторах.
СообщениеДобавлено: Вс авг 28, 2011 00:45:12
Поставщик валерьянки для Кота
Аватар пользователя

Карма: 11
Рейтинг сообщений: 88
Зарегистрирован: Вт фев 09, 2010 02:04:53
Сообщений: 2018
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Я щас нашёл хороший способ питания электролюминесцентных индикаторов! Думаю, девайс на фотке узнаете сразу:
Да, это строчник от лампового телека. Слева на большом радиаторе силовой биполярный транзистор, на нём собран простейший блокинг-генератор. Схему взял тут: http://msevm.com/2010/02/hv.htm
Особенность этой схемы в том, что тут строчник используется "как есть", т.е. без перемотки первички (она ведь рассчитана на высокое анодное напряжение лампового генератора), поэтому напряжение на выходе строчника относительно небольшое (дуга получается меньше миллиметра). По идее, этого всё равно слишком много для ЭЛИ (ему нужно примерно 300В), но этот генератор очень маломощный, под нагрузкой напряжение падает.

Кстати, цвет свечения ЭЛИ зависит от частоты- на частоте 50 Гц они светят зелёным, а с повышением частоты цвет становится голубым.

_________________
Фак, кот грызёт провод! Сейчас его ударит либо током, либо тапком! ))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на люминесцентных индикаторах.
СообщениеДобавлено: Вс авг 28, 2011 09:12:19
Друг Кота
Аватар пользователя

Карма: 38
Рейтинг сообщений: 549
Зарегистрирован: Пн июл 14, 2008 21:28:00
Сообщений: 10702
Откуда: Москва
Рейтинг сообщения: 0
не боишься пробить индикаторы?

_________________
Ищу тиратрон ТХИ1-2000/4, ГРИ ИН-23, ФЭУ-103; 134; 135, 138, 155, 157, лампу ИСШ-7.
Любые ГИС серий 203, 225, 233, 244, 250, 296, 801, 838 в любом состоянии. Компоненты и детали от миниатюрных твердотельных лазеров.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Часы на люминесцентных индикаторах.
СообщениеДобавлено: Вс авг 28, 2011 17:54:21
Друг Кота
Аватар пользователя

Карма: 52
Рейтинг сообщений: 846
Зарегистрирован: Вт сен 07, 2010 03:01:06
Сообщений: 16545
Откуда: Moscow-Izmaylovo
Рейтинг сообщения: 0
целый ТВС110 потребовался :)))

Цитата:
Кстати, цвет свечения ЭЛИ зависит от частоты- на частоте 50 Гц они светят зелёным, а с повышением частоты цвет становится голубым.
Как светодиод зелёного цвета, при привышении начинает желтеть :)))

иэл-0-VI-100-3 такого индикатора в природе не существует :)))

_________________
Лечу лечить WWWашу покалеченную технику.


Вернуться наверх

Показать сообщения за:  Сортировать по:  Вернуться наверх
Начать новую тему Ответить на тему  [ Сообщений: 9105 ]     ... , , , 79, , , ...

Часовой пояс: UTC + 3 часа


Кто сейчас на форуме

Сейчас этот форум просматривают: нет зарегистрированных пользователей и гости: 236


Вы не можете начинать темы
Вы не можете отвечать на сообщения
Вы не можете редактировать свои сообщения
Вы не можете удалять свои сообщения
Вы не можете добавлять вложения

Найти:
Перейти:


Powered by phpBB © 2000, 2002, 2005, 2007 phpBB Group
Русская поддержка phpBB
Extended by Karma MOD © 2007—2012 m157y
Extended by Topic Tags MOD © 2012 m157y
