АЦП с ЖК индикатором

[Mark6886]

OPT101.pdf

(169.18 КБ) 187 скачиваний

Коллеги, нужно к фотодиодам с усилителем OPT101 подключить АЦП с индикацией.
желательно ЖКИ.
Поискал - нашел вариант с встроенным комплектом обвязки и выходом на индикатор
Думаю применить микросхему ICL7106CPLZ - там есть выход на ЖКИ или светодиодную матрицу.
Ваше мнение? какой ЖКИ посоветуете?
Юрий

[АлександрЛ]

[uquote="Mark6886",url="/forum/viewtopic.php?p=3828946#p3828946"]Думаю применить микросхему ICL7106CPLZ - там есть выход на ЖКИ или светодиодную матрицу.
Ваше мнение? какой ЖКИ посоветуете?[/uquote]

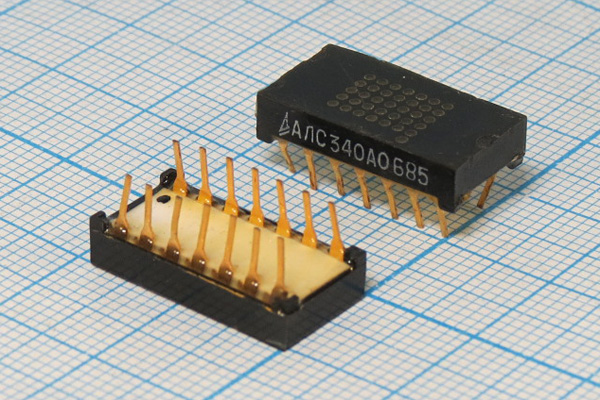

Вы, видимо, либо не поняли, либо, просто не внимательно читали- у 7106 выход ТОЛЬКО на ЖК индикатор, а вот у 7107 - на светодиодный ИНДИКАТОР, а не "матрицу", вы в терминах не путайтесь!! "матрицей" называют индикатор, который формирует изображение из точек-

а "сегментный индикатор" - формирует изображение из "сегментов"-

Он может быть и "многоразрядным"-

А для ICL7106 нужен "четырёхразрядный (или 3,5 разрядный) семисегментный ЖК индикатор"-

https://www.chipdip.ru/product/ith-g0824sfnp
https://www.chipdip.ru/product/ith-its- ... np-itd014g
https://www.chipdip.ru/product/ith-e-g0803srnp
https://www.chipdip.ru/product/ith-e0805grnp
https://www.chipdip.ru/product/ith-e0805srnp
Я на основе ICL7106 и подобного индикатора делал приборчики-

Проблема у ацп из серии ICL7107/7106 в том, что не всегда получается объединять питание АЦП и того устройства, на выходе которого вы хотите измерять напряжение- в вашем случае- питание фотодатчика и питание АЦП объединить не получится..
"разделить" питание можно при помощи изолирующего DC/DC преобразователя, типа такого, например:
https://www.chipdip.ru/product/am1-4ls-1209s-nz
https://www.chipdip.ru/product/am1s-1212sz

[Mark6886]

АлександрЛ, спасибо за консультацию.
Нет, я не перепутал, написал в одной строке.
Тем не менее, насколько я понимаю могу с ОПТ101 непосредственно на вход ICL7106 а к ней уже подключить ITH-G0824SFNP и запитать каждый от своего DC-DC питания?
А какой смысл разделять питание? Полярность одинакова, напряжение тоже?

[АлександрЛ]

ДА!
Только, в зависимости от токо, какая чувствительность вам нужна- придётся ещё делитель напряжения на входе АЦП поставить..

зы.. Совсем не обязательно использовать именно ITH-G0824SFNP
Таких индикаторов и "сделано в СССР" - достаточно, например вот этот:
https://radiokot.ru/forum/viewtopic.php ... 1#p3818401
ИЖКЦ1-4/14

Спойлер

[Mark6886]

АлександрЛ, Большое спасибо.
Но есть еще вопрос по "АЦП объединить не получится..
"разделить" питание можно при помощи изолирующего DC/DC преобразователя, типа такого, например:"
Там же одинаковое питание и по напряжению и по полярности. Зачем разделитель?
чтобы из фотоприемника "вытащить" большие амплитудные значения?
Обе микросхемы от однополярного 9 в можно запитать.
Я не прав?

[АлександрЛ]

[uquote="Mark6886",url="/forum/viewtopic.php?p=3829165#p3829165"]"разделить" питание можно при помощи изолирующего DC/DC преобразователя,....
Там же одинаковое питание и по напряжению и по полярности. Зачем разделитель?
чтобы из фотоприемника "вытащить" большие амплитудные значения?
Обе микросхемы от однополярного 9 в можно запитать.
Я не прав?[/uquote]Нет, не получится. Дело в том, что питание микросхемы НИКАК НЕ СВЯЗАНО с питанием аналоговой части АЦП- как только вы соедините "землю" аналоговой части с каким- нибудь выводом питания- первое, что перестаёт работать- это источник образцового напряжения.

Плохо получается даже если соединить "землю" двухполярного источника питания у ICL7107 c "землёй" аналоговой части АЦП... Проверено!! Я приборчиков на базе ICL7107/7106/572ПВ2/572ПВ5 сдедал, наверное, десятка два..

Если вы хотите питать фотодатчик и АЦП с индикатором от одного источника, то вам надо просто взять китайский вольтметр (в "трёхпроводном" исполнении)
https://aliexpress.ru/item/32801800193. ... web201603_

Спойлер

и подать напряжение с фотодатчика на вольтметр

[Mark6886]

Спасибо. Понял.
