http://www.irbislab.ru/modules.php?name ... light=0802
МК - tiny2313
Дисплей - WH0802
схема есть
проект в txt наверное его компилировать нужно

===================
Для аквариума
http://starcomputer.com.ua/content/akva ... r-sokoland
http://www.aquaforum.ua/showthread.php?t=92570

МК - PIC16F628A
Дисплей - WH0802

часы
таймер
термостат
включение света

=====================

http://ekits.ru/bb/viewtopic.php?f=9&t=713&hilit=%D1%87%D0%B0%D1%81%D1%8B

МК - MEGA48
Дисплей - WH0802

Часы
термометр
будильник



есть ошибки разработчика и некоторая доработка пользователя

Чёт куда то всё подевалось
за два дня всё выкинулось
и форум ужастно разъёздается до 100* монитора

===
попробовал собрать нижнюю на DIP контроллере мега 8
что то не пошла видно прошивка соответствующая нужна.

Проект я пытался ваять. Но с языком Си у меня что-то не срослось совсем.
Срослось не так давно с баскомом.
К сожалению от проекта на ирбисе только остались воспоминания. Архив не сохранился.

А если что то иное?
Своё
экран 0802
МК мега 8 или что то подобное
Желательно использовать 1 энкодер, вместо кучи кнопок. можно двумя доп кнопки дополнить

функциональность
1 чч мм сс любая строка
2 другая строка пущай что угодно может отображать хоть по переменно или бегущей не спешной строкой
3 термометр максимум 4 штуки
4 термостат - нууу можно конечно, вдруг кто то захочет - для любимых рыбок для аквариума (насос запустит, подсветку включить, нагрев включить и выключить)
5 таймер -
6 будильник - с оперативным включением и отключением нагрузки, без долгих юзаний по меню - нагрузку включить и выключить
7 будильник бред это медленное включение лампы накаливания или мощного светодиода http://www.youtube.com/watch?v=7fVG3tmnm2Y
8 при пропадании электричества, что бы ход не сбивался.

ps
=======
Ради интереса
Почему у подобных индикаторах не задействуют иные выводы DB0-4

пока пробую собрать
нижний вариант на макетке
и попробовать прошить МК на проводочках от прогера тритона


Собрал без термодатчика
КНопки вообще где то не там

Вот так эти ekits часы работаю
http://www.youtube.com/watch?v=hqLXt8f0jYA


1 ужасно плохо отрабатываются нажатия кнопок схема не совпадает
2 через каждые 5 секунд на шестую приостанавливается ход времени
3 будильник от 0 до 9 часов работает

Сея конструкция не приспособлена для массового повторения.
если конечно не переписать ПО

как правильно расположить фьюзы?
CKSEL3..0= 0100; (тактовая частота 8 МГц от внутреннего RC генератора)
CKOPT=1;
SUT1..0=10; (время старта генератора 65 млс)
BODLEVEL=0. (порог срабатывания 4.0В детектора питания).
BODEN=1.

Тут вот идейка одна пришла.Интересно, кто-нибудь собирал такие часы?
Просто не видел ещё. Короче так- 6 дисплеев (ну или 4) от сотовых, сейчас
вроде уже это доступно. На каждом отображается одна цифра.
Из достоинств- можно реализовать практически любой шрифт,
любой цвет, например имитацию газоразрядных приборов.
Если дисплеи монохромные- то разные цвета подсветки.
Как-то так...

Кто то в виде проекта соорудило такие многофункциональные и в добавок наручные.
http://www.calcwatch.com/CalcArm3.jpg

Вот и мои часики:


Сейчас попробую снять стекляшку:


Ну, собственно, и всё. Думаю, по деталям понятно как оно сделано. Потребление 3,5мкА

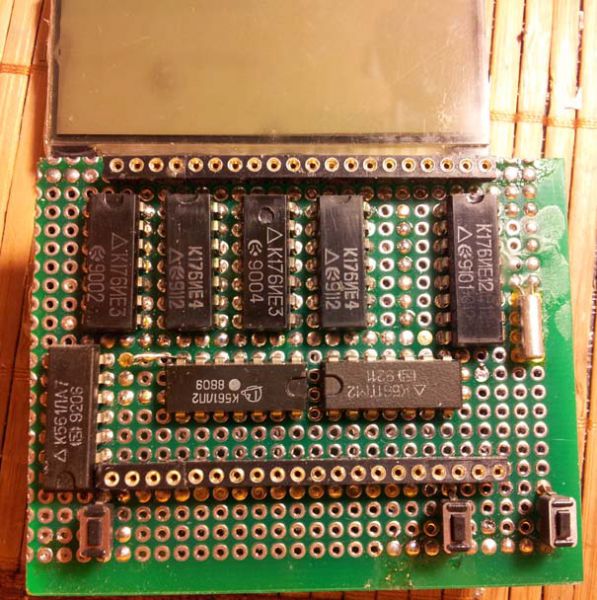

Как всё похоже Работают уже несколько лет, на одном комплекте батарей. ЖКИ с подсветкой. Вполне видно в темноте. Через белые светодиоды подсветки пущен ток в несколько микроАмпер...

Нее, у меня другая схема. Сначала тоже собирался делать на ИЕ3/4, но получалась ваша схема, как ни крутись. Поэтому, пошёл по другому пути. ИЕ12/13 и 4 штуки дешифраторов ИД2. Правда, 4-х штук у меня не было, пришлось поставить взамен cd4543. Правда еще одна микросхема прячется с обратной стороны и можно добавить еще одну, чтобы был будильник (потому у меня так много кнопок).

ребят,обьясните пожалуйста как часы сделать на пальцах,тоесть в чем суть,а код сам постараюсь написать,хочу часы на семи сегментниках...

Да. Для каждого разряда свой дешифратор, как не крути. А чем cd4543 отличается от ИД2? Похоже, совпадают по логике и выводам, хотя в справочниках у ИД2 нет аналога.
amfetamin, Основная фишка простых ЖК-индикаторов, которые без встроенных микросхем, в том, что через пару электродов сегмент-общий, нужно пропускать переменный ток с частотой в десятки Герц, не допуская постоянной составляющей. Иначе индикатор быстро "сядет", за счёт электролиза. Напряжение 3..5 В, как правило, вполне достаточно для большинства индикаторов, и оно указано в документации. Другое дело, индикаторы с мультиплексированием, например от калькуляторов. Там сегменты и общие соединены по определённой схеме, для сокращения числа выводов. Там придётся немного подумать при написании программы.

на пальцах часы не делаются. Делаются на микросхемах, на микроконтроллерах. На транзисторах, лампах и реле, в наше время нет смысла делать.

А так часы делаются просто: выбираете источник стабильных тактовых импульсов, считаете их, преобразуете в нужный формат и выводите на дисплей. Хм, ответ получился... такой же как вопрос.

Если серьёзно, то наши часы сделаны не на микроконтроллерах, а на логических микросхемах и им никакое программирование не нужно. Спаял, включил - работает.

IMHO, только тем, что у 4543 выходы могут быть нагружены светодиодами. А так, функционально они, и вправду, аналоги.

Оживим тему. Надоело мне, что при работе в саду цифры на моих больих светодиодных часах плохо видны из окна дома в солнечный день. Собрал я на днях часы на огромном ЖКИ с той-же высотой цифры (101 мм). Теперь все видно.
http://mcs.uwsuper.edu/sb/Electronics/BigLCD/
Если кому интересно, там внизу на странице есть линк на .doc файл с описанием проекта на русском.

Басурманским не владею.
Я бы то же собрал бы на своих больших двух индикаторах
так на просторах тырьнета ничего такого нету.

так и пылятся второй десяток лет

Красивые часики. IMHO для статики лучше использовать микрочиповский AY0438. Он не такой адванснутый и, думаю, потреблять будет меньше. Правда, опять проблема согласования уровней. Хм, и так, и эдак плохо.

Десятки микроампер AY0438 - уже плохо.

Тогда остаётся 74hc595 каскадировать? Не, тогда их 60 раз в секунду перезагружать придётся. У микрочипа есть микроконтроллер... а тут само, на первой странице - 2 в одном: pic16f913/914итд. Думаю, у TI тоже должны быть, и у STM8L были.

После 74HC595, надо поставить тучу "XOR" и завести на них меандр с низкочастотного мультивибратора. Я делал так в одной поделке (термометр за окном, DS18B20). Вот пример дисплейной части: viewtopic.php?p=1359567#p1359567
Потребление не знаю. На 3х "мизинцах" ААА, работает пару лет. Сама поделка: viewtopic.php?p=1478747#p1478747
