Управляемое ATtiny85 FM-радио с RDS

Автор: Oleg5336794
Опубликовано 23.11.2020
Создано при помощи КотоРед.

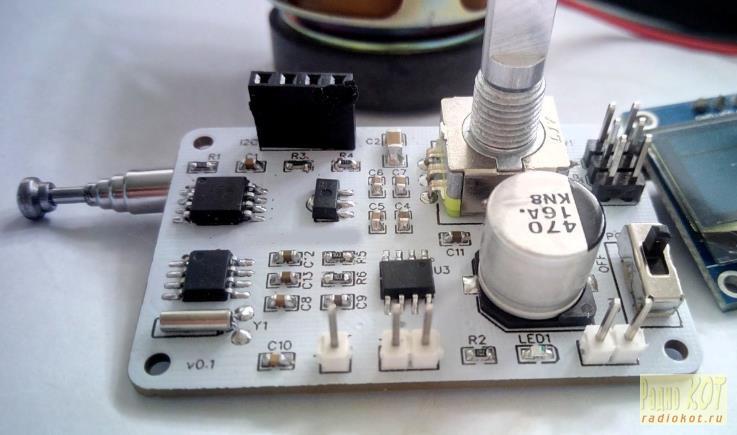

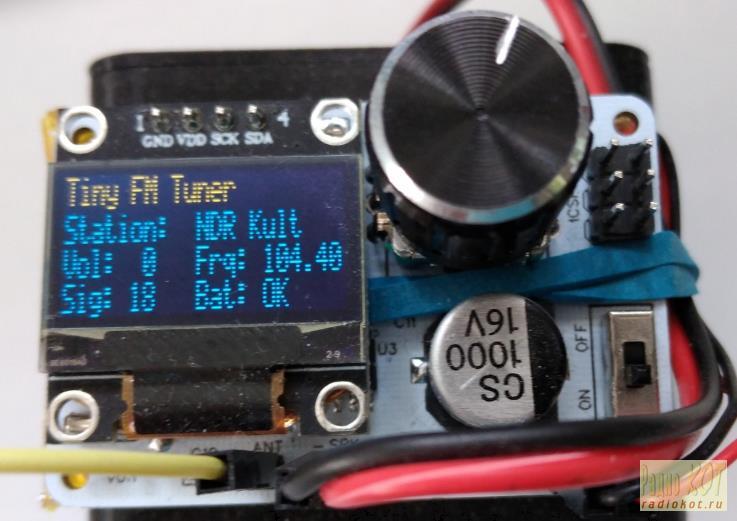

Управляемое ATtiny85 FM-радио с RDS (RDA5807) и встроенным усилителем звука (XPT8871).
Вы можете напрямую подключить защищенный литий-ионный аккумулятор, динамик 3 Вт / 4 Ом и FM-антенну.

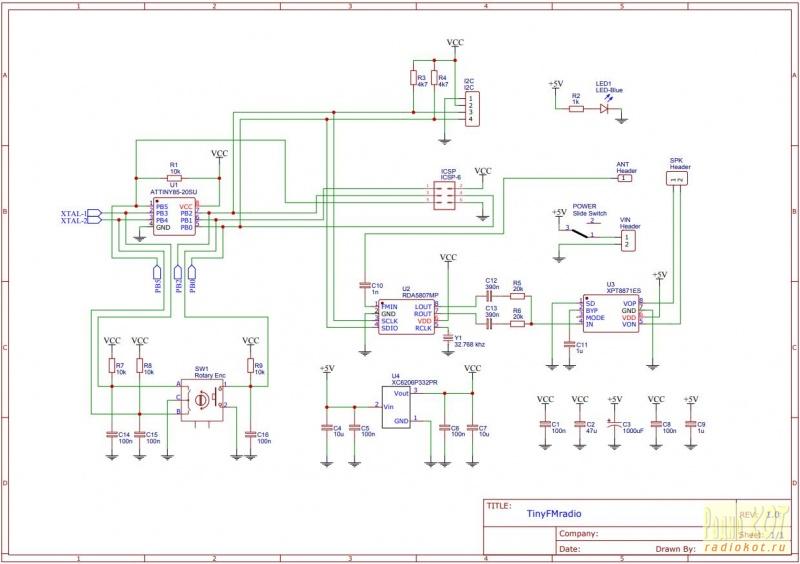

СХЕМА ВНИЗУ В PDF ФОРМАТЕ

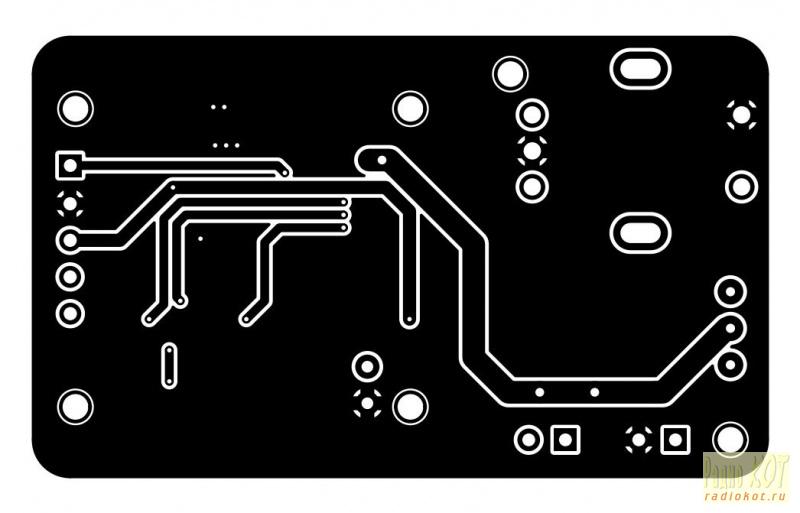

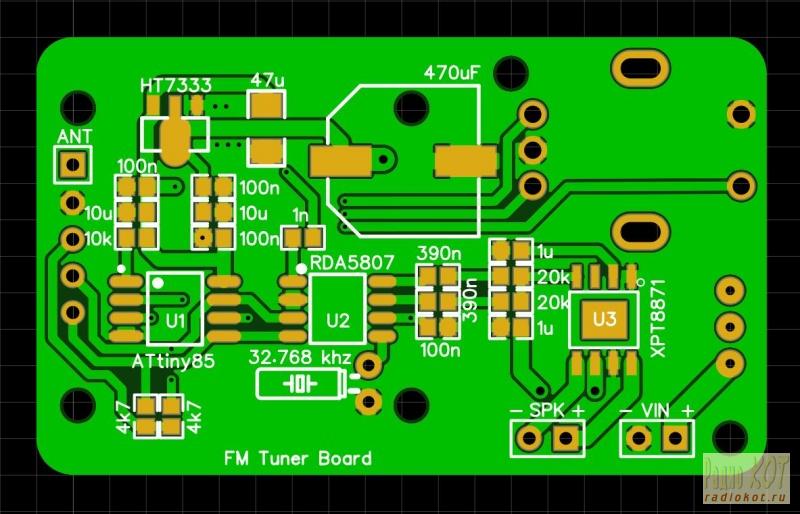

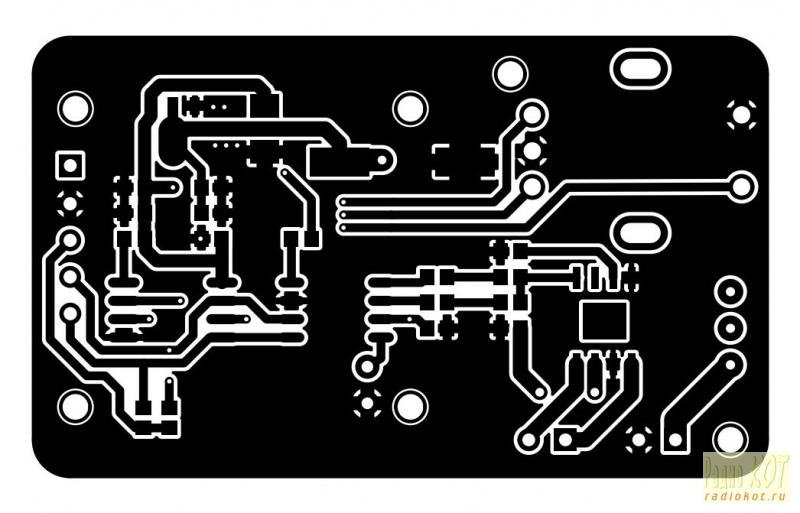

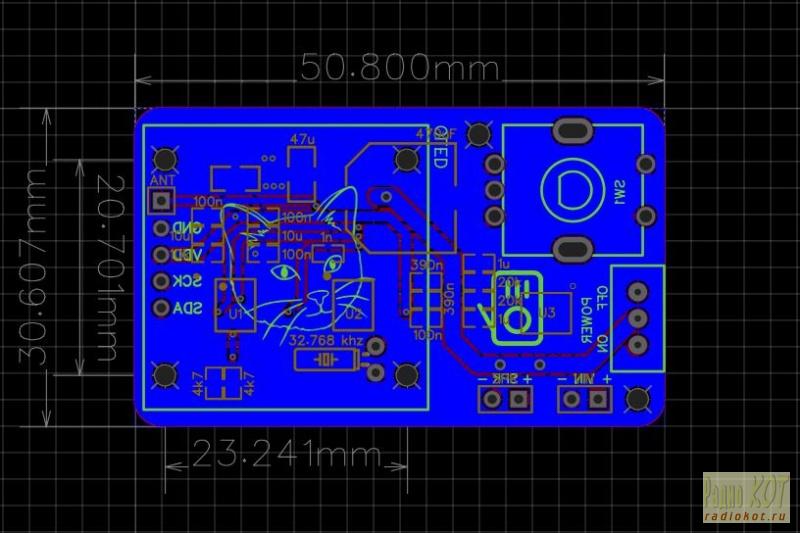

ФАЙЛЫ ДЛЯ ФОТОРЕЗИСТА ,НУ ИЛИ ЛУТА ВНИЗУ В PDF ФОРМАТЕ МАСШТАБ 1:1










Файлы:

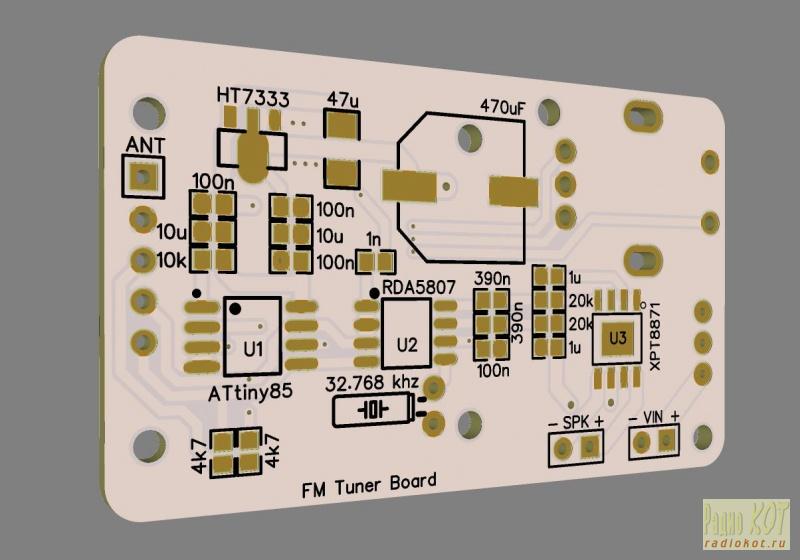

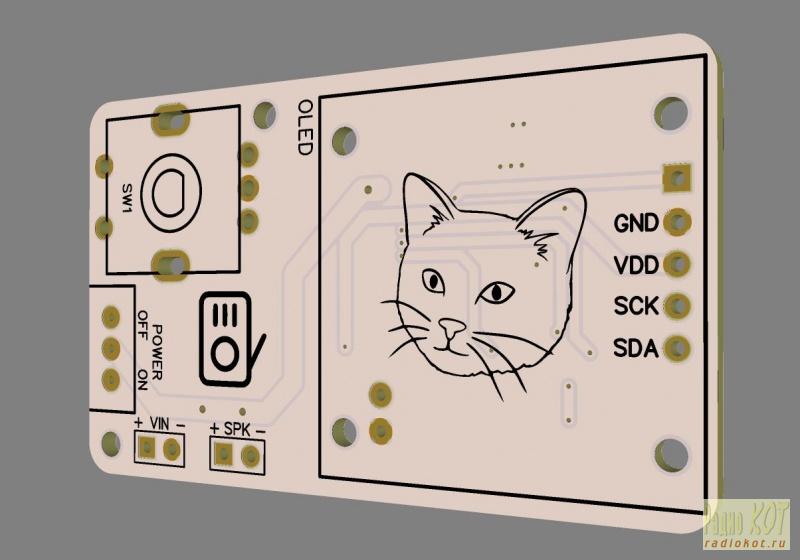

Файлы для самостоятельного изготовления ПП
Прошивка
Список компонентов
Гербер
Схема
