Купил сиё чудо,все спаял правильно, плату отмыл, но ни чего не меряет зараза такая . На индикаторе показывает ноль . С начало вроде что то мерил, и то не правильно. Может у кого найдется прошивка от него, в инете искал но тоже после прошивки показывает ноль.

одно чудо купило другое чудо....)))

как смешно, маленького мальчика рассмешил надо же

а ты думаешь, что все знают, что ты купило ?...))))...а просишь прошивку....ни схемы, ни фото...и даже на втором сообщении не въехал....или ты думаешь , что любая прошивка частотомера будет работать именно в твоём ?
===
я, конечно, могу предположить, что ты купил DL4....но...

В продаже новые LED-драйверы XLC компании MEAN WELL с диммингом нового поколения

Компания MEAN WELL пополнила ассортимент своей широкой линейки светодиодных драйверов новым семейством XLC для внутреннего освещения. Главное отличие – поддержка широкого спектра проводных и беспроводных технологий диммирования. Новинки представлены в MEANWELL.market моделями с мощностями 25 Вт, 40 Вт и 60 Вт. В линейке есть модели, работающие как в режиме стабилизации тока (СС), так и в режиме стабилизации напряжения (CV) значением 12, 24 и 48 В.

Подробнее>>

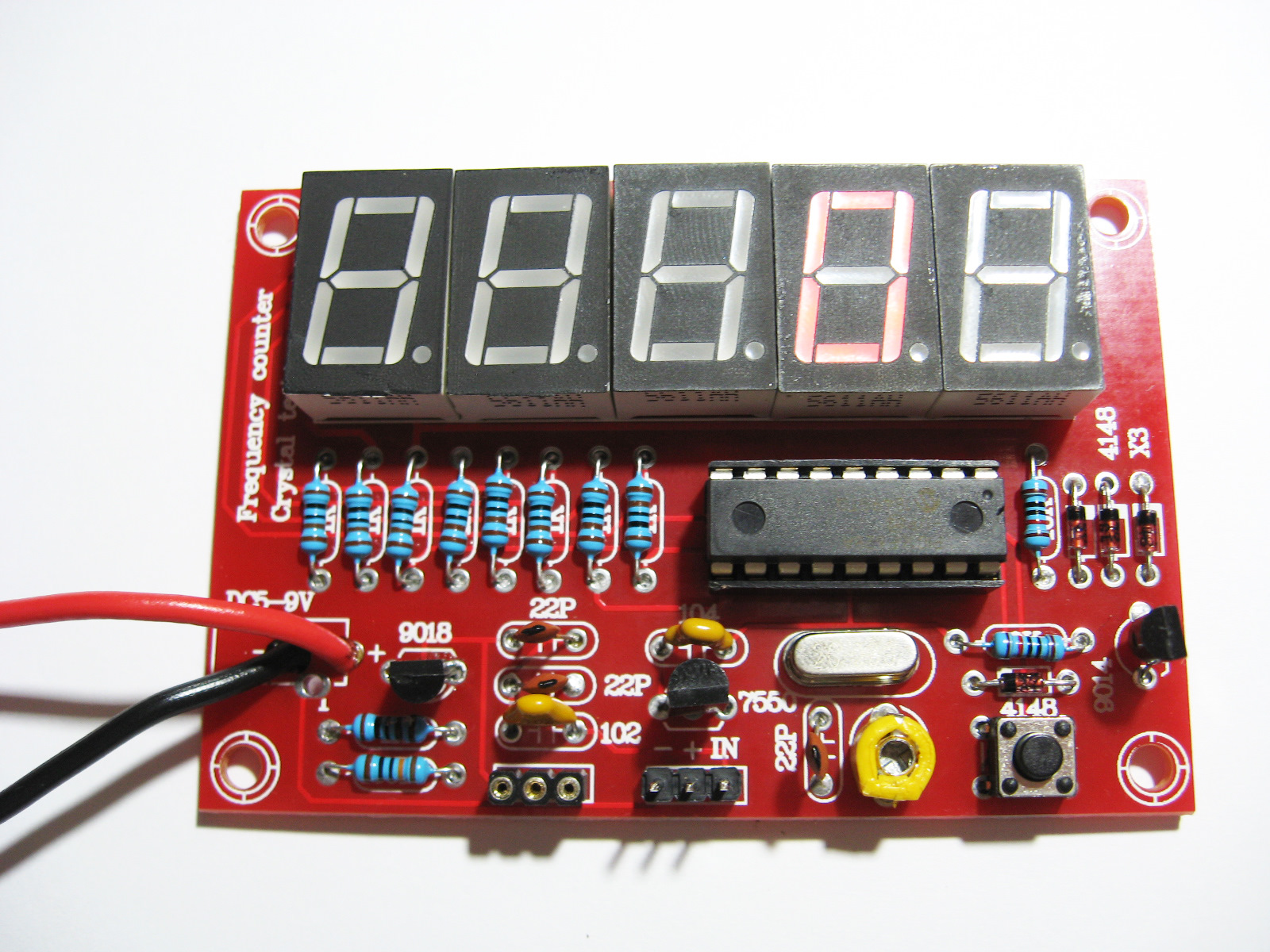

Вот только хамить не надо...могу оскорбить до не возможности. Хочешь фото,пожалуйста.Схему,без вопросов.
%5burl=https://img.radiokot.ru/files/26534/medium/30s9ekpzgk.jpg%5d[/url]
%5burl=https://img.radiokot.ru/files/26534/medium/30s9eopfxz.jpg%5d[/url]

Вот только фотки, для начала, правильно разместить бы..

Спойлер

Не обязательно сразу насиловать МК перепрошивкой, не мешало бы его обвеску проверить..
А куда вы подавали измеряемый сигнал?
А какого напряжение измеряемого сигнала?

Ух эти PICи, пиPIпиСи.

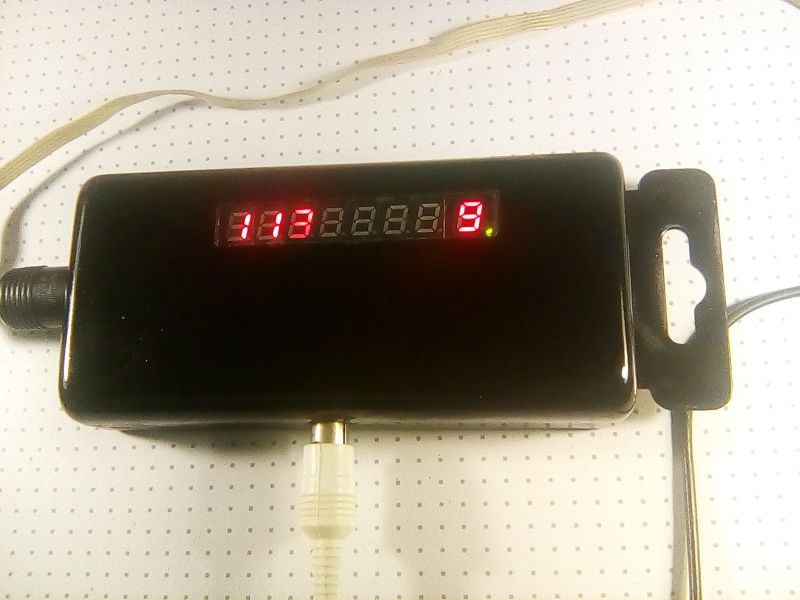

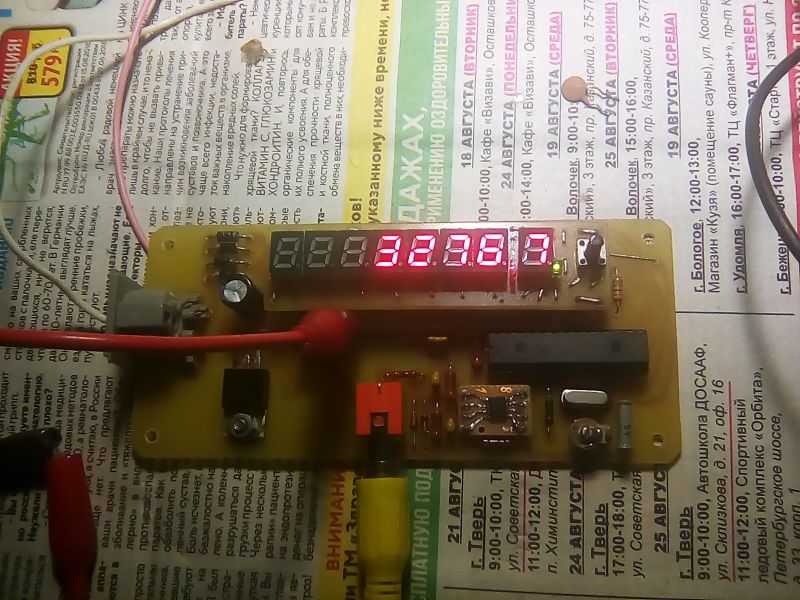

Но у меня на самопальном с PICом. Всё работает .

Даже 11 мГц измерял, реально. Циферки там все в наличии. Только все сразу фоткаться не хотят. А автор писал, что и до 50 сможет.
Так что, PICи то, они ничего так. Потянут

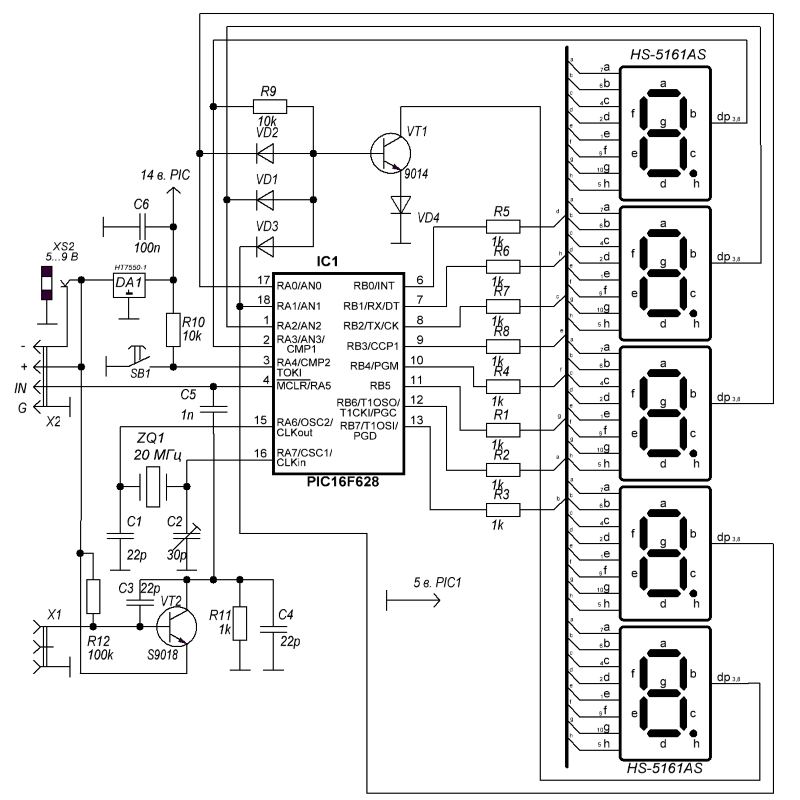

Схема с транзистором нарисована неправильно(там Э-К, 3я-4я и т.д)...кроме того, вход (3) частотомера болтается в воздухе, повесь туда 100К на общий....Частотомер называется DL4YHF, по нему можно найти прошивку.....старую считанную можешь выложить ?....я сравню с тем, что есть у меня, а то не очень хочется снова разбираться, где там 4-5-6 разрядов (c гашением, без гашения, ОА-ОК)...

или, может, эта

Есть у меня такой частотомер, честно говоря, хрень какая то, поигрался и забросил в дальний ящик. Брал для тестирования кварцев. В плане измерения входной частоты, тоже не в восторге. Два входа, один поступает напрямую на линию порта МК, надо быть внимательным, по незнанию можно спалить высоковольтным сигналом.

Да ни кто не собирался насиловать МК перепрошивкой, раньше он хоть и не верно, но показывал частоту у кварцев. Обвеска в норме, сигнал подавал с калибровочного выхода осцила С1-68 2 кГц 100 мв на вход IN и -

Раньше же как то работал, при чем схема ? Прошивка твоя толку не дала, тоже ноль горит при измерении кварца

Добавлено after 12 minutes 15 seconds:

Может и спалил порт в спешке ,хотя контроллер шьется и программатор ошибку не выдает. А ты не пробовал слить прошивку с него? Вроде она залочена не...

del

Пробовал все которые смог найти, толку нет. Прям засада какая то.

я бы думал так: раз 0 светит, то прошивка работает....дальше - амплитуда сигнала на входе и рабочий ли вход...если на вход припаять делитель из двух 47К и 100К, то напряжение должно быть соответствующее, а если 0 или питание, то пробит вход...

Он 100 мВ и не будет измерять,я бы выпаял на время C5,и подал туда нормальный сигнал,не микровольты/милливольты как у вас,а вольты (до 5 вольт)
Нужен входной усилитель формирователь

Нет, не было повода, но с большой долей вероятности прошивка МК залочена.

Во-во, точно - хрень.
Ладно я с НЧ кварцами обломался потому что сам невнимательно читал описание и он их "не видит".
Так из алишного набора кварцев не все ВЧ-резонаторы "заводились" на нем. При этом эти "не-заводные" в другой схеме работали.
Может кварц заменить?

У приличных частотомеров измерение частоты начинается с вполне определенного значения входного сигнала, которое к тому же в диапазоне измеряемых частот не всегда имеет одно и то же значение. При том, что у приличных на входе еще и усилитель стоит, так порой на минималке может запуститься, а может и нет.
Может ему действительно напряжения входного сигнала не хватает? Протокола испытания нет под рукой, там были еще какие-то заморочки, которые перевели его в разряд нелюбимых и заброшенных. Но точно помню, что в файлик с описанием и схемой этой шняги докладывал схемы входных усилителей-формирователей.

Кстати, если запитывать от сетевого блока питания и включенную плату подключать к калибратору включенного в сеть осциллографа, то вот в этот момент и можно спалить вход. Сначала соедени, потом подай питание.

хренью оно быть не может, иначе отзывов уже за много лет собралось бы....на вход процессору можно подавать ттл-уровень, а не пытаться что-то неизвестное мерить...тем более делал радиолюбитель, а не проходящий мимо радиокот...

сжема рабочая но кривая вход расчитан на ТТЛ/кмос уровни 5в все другое требует городить формирователь на входе впрочем это жже характернот для почти любого ЦЧМ или ЦШ

Добавлено after 5 minutes 2 seconds:
штатный к4аскад тестированя кваркоф тож лажевый работает от 1м и то не все
рекомендую переделать в каскад на 47НС93 -для нчкваркоф и на транзисторах для 500к и выше
ну и по вкусу можно +3 поставить для гарморниковых27...60 на 3/5 гармонии там схема сложней -режекция на основной частоте но не факт что ваш экземплял выше 25 сможет

По ходу вся проблема кроется в МК, т.к все детали проверены. Буду заказывать новый МК и дальше разбираться с частотомером.

если есть пустые порты вдох и выдох можно переназначить
