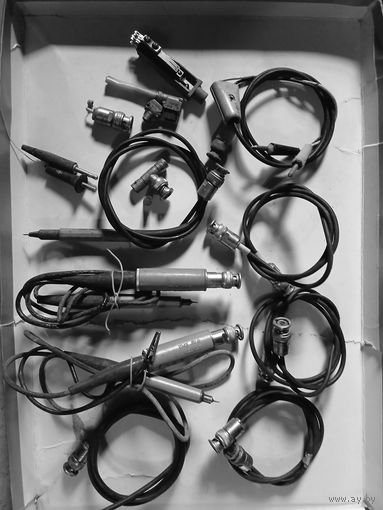

Здравствуйте. На днях достал "из кладовки" мультиметр ВР-11А. Пользуюсь им не часто. Последний раз включал его года пол назад. Сейчас включил его в сеть, а он отказывается работать. На всех режимах и пределах высвечивается значение 188. Иногда появляется перед цифрами минус. При переключении диапазона измерений, точка как и положе перемещается. Сейчас мультиметр может мерить только частоту и только на пределах 200 и 2000. На пределах 2 и 20 показания неадекватные. Поменял электролиты, но положительного эффекта это не принесло. Заменил контрольные напряжения на микросхемах согласно эл.схеме - все в норме. Подал на щупы 1 вольт и пробежался осциллографом по контрольным точкам. На всех контрольных точках постоянный уровень напряжения соответствующего значения.Исключение составляет точка КТ11. На ней сигнал частотой 450кГц и размахом 9 вольт. Вроде только он и соответствует эпюре из приложения к инструкции по эксплуатации... Помогите пожалуйста разобраться с неисправностью прибора. Я предполагаю, что микросхема, коротая отвечает за перевод измеряемого напряжения в соответствующий временной интервал, вышла из строя. Но вот какая, понять не могу - слишком мудреная схема на бумаге.
Pjatruha@mail.ru, --- пробежался осциллографом по контрольным точкам--- Поищите про "АЦП с двойным интегрированием". Например в справочнике КР572ПВ2(5).
_________________ Свежий взгляд из прошлого тысячелетия.
Приглашаем 3 декабря 2024 на вебинар, посвященный силовым модулям ведущего китайского производителя SUNCO - одного из мировых лидеров по производству дискретных полупроводниковых компонентов. На вебинаре вы узнаете о новинках, включая модули 17 класса в корпусе E3, и контроле качества на всех этапах производства. Вы также узнаете о новейших продуктах – IGBT-, SiC-, диодных и тиристорных модулях, погрузитесь в современные топологии, сравните характеристики IGBT-чипов разных поколений.
Вроде это урезанная версия В7-38, уж про него (и АЦП на дискрете) информации полно.
Большое спасибо за подсказку. Бегло просмотрел инструкцию на этот прибор. Да, вроде они похожи. Во всяком случае описанный метод оцифровки очень похож. Буду более детально изучать.
Всплески перенапряжения являются серьезной угрозой надежности работы радиоэлектронных устройств. Причины их появления различны, это могут быть коммутационные переходные процессы в системе электропитания устройств, разряды молний, электростатические разряды. Для создания эффективной и современной системы защиты от ЭСР компания SUNCO разработала надежные и качественные супрессоры, представляющие собой TVS- и ESD-диоды, а также сборки на их основе. Компоненты SUNCO не только не уступают, но часто превосходят по характеристикам аналогичную продукцию других брендов.
За время моего отсутствия, случилось чудо - прибор снова стал работать. В чем было дело мне неизвестно. После последнего моего поста, я собрал прибор и отложил его на перидот изучения принципиальной схемы. Когда мне стало более-менее понятна схема, я снова достал прибор и включил его в розетку. И тут случилось чудо - индикаторы засветили нулями. Провел проверку мультиметра на работоспособность, согласно инструкции. Проверка прошла без нареканий. С одной стороны это хорошо - у меня снова исправный мультиметр. С другой стороны, я так и не выяснил в чем была причина неисправности. Значит неисправность может появится вновь. Значит нужно продолжать искать виновника. Но теперь это делать стало гораздо сложней... Как я писал в посте выше, пед цифрами мильтиметр иногда засвечивал знак минус. Судя по схеме, да и в инструкции это сказано, минус засвечивается при неверной/инверсной полярности на щупах. При этом остальные индикаторы должны показывать нули. Нули на индикаторах будут при условии что напряжение в КТ9 будет нуль. Минус засветится, если откроется транзистор VT12. Т.е, в КТ9 напряжение будет меньше нуля. Тогда на генератор прямоугольных колебаний(возможно я ошибся с названием) собранный на элементах DD9.3 и DD11.1 - DD11.3 не придет разрешающий сигнал(сигнал запуска). У меня же светились цифры 188. Значит Счетчики К176ИЕ4 что-то считали? Значит генератор работал? Значит на генератор приходил постоянный по длительности разрешающий импульс? Но откуда ему взяться? В КТ9, я предполагаю, уровень напряжения меньше или равен нулю. Тогда транзистор VT11 будет закрыт и на запускающем входе генератора, через резистор R42, будет отрицательное напряжение, которое не даст запуститься генератору. С другой стороны, мультиметр никак не реагировал на замыкание щупов и подачу на них напряжения. Значит под подозрения попадают микросхемы DA1, DA4, DA7... Чувствую, что где-то я ошибаюсь в рассуждениях, потому что не могу связать все в одну картину.
Все это делал. Пайку проверял. И через лупу смотрел и через телефон(приложение микроскоп). Ничего не нашел. Плату гнул по деталям стучал. За провода дергал. Только все это не принесло положительных результатов. Тогда начал пытаться предположить, в чем могла быть неисправность. Чтобы попытаться локализовать проблемное место на плате и более детально его обследовать. Но как-то не очень это у меня получается. Потому и прошу помощи у более опытных людей.
Зарегистрирован: Пн май 21, 2018 17:50:16 Сообщений: 82 Откуда: город Луганск
Рейтинг сообщения:0
Проверьте тактовый формирователь временных интервалов на транзисторах VT13-VT15. Контрольная точка КТ16. У меня был случай, что кт315 открывался сам без входного сигнала на базе. Толи у него обратный ток коллектора стал увеличиваться, толи ещё какие-то процессы в нём проиходили. Это было в магнитофоне после 5 лет нормальной работы.
А мне казалось, что временной интервал задается транзистором VT10 и микросхемой DD5.
Это для частотомера. У меня есть примитивное описание работы прибора, но я не могу его загрузить на форум. Оно в формате djvu, с размером 636 кБ - пишет большой файл. Не знаю как этот файл Вам передать.
