Не работает мультиметр. Показания измерений не соответствуют действительности.

Согласно инструкции Uоп должно показывать 1,000 при отжатых кнопках R, U~, U- и нажатой кнопке диапазона измерения до 2-ух.

При вышеуказанных условиях Uоп показывает ,170. Переменный резистор регулировки на задней панели ничего не регулирует.

Измерил напряжения в блоке питания (измерял относительно корпуса транзистора VT1) - на транзисторах VT6, VT7 напряжения в норме .

Может какой нибудь операционный усилитель вышел из строя ?

Судя по вашей схеме,источником опорного напряжения является ОУ D3 КР544УД1Б, только ПОЧЕМУ-ТО, на вашей схеме, на контрольной точке Х9N написано -10 (чего- то), и на контакте 9 разъёма тоже -10 "чего- то)..
Хотя на схеме самой платы АЦП контакт 9 разъёма приходит на вывод 36 АЦП (Vref+) - а там должно быть +1 вольт (или +0,1 вольт, в зависимости от "пожелания клиента".. )

У вас монтажки от этой (нижней) платы Ласпика нет, случайно? А то у меня на плате ничего не подписано, а разбираться что- откуда, как- то неохота..

зы..А вы уверены, что "опорное" регулируется именно резистором, выведенным под заднюю стенку? А то инструкция от моего Ласпика потеряна уже, наверное, лет 17 назад..
Нашел.. Оказывается, в "загашниках на диске" я её уже сохранил..

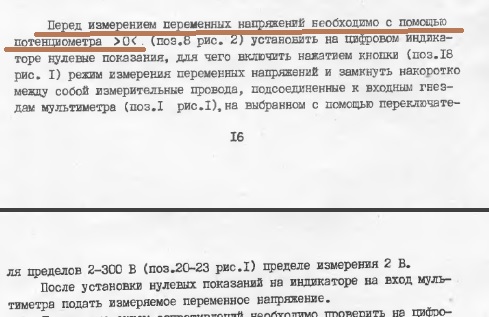

Резистором, выведенным на заднюю стенку регулируется "НОЛЬ" в режиме измерения переменного напряжения!!

Блин... Хрен поймёшь чего..
По схеме- это, действительно, регулировка Uоп, по инструкции- "ноль" переменки..

Блин.. Рано обрадовался- плата от моего ласпика только отдалённо напоминает плату, монтажку от которой я нашел.. Видимо это типа "завод оставляет за собой право"...

Вот вот.........., прибор новый, инструкция в комплекте, а реальная монтажная схема отличается

Но операционники на своих местах с правильной ориентацией.

Понятно.. У вас приборчик, к которому (или к похожему) я и нашел описание, у моего всё по- другому.. Даже подстоечников на задней стенке всего ТРИ, а не пять..

35 нога КР572ПВ2 минус 10 В. Вместо положенных 0,1 - 1 В

Вращение подстроечников R27 и R28 рядом с транзисторами VT 6 и VT 7 этот параметр не меняет

не тупи- земля мултиметра изолирована от земли генки -это 2 независимых прибора!!!!
обше питани ка раз в суме 10в тоесть+5 и минус5 третий источник нестабилизированый на отделном мосте дает 3,6-4,5в для дисплея -так сделано чтоб устранить влияни гореения сегментоф дисплея на основные стабилизаторы слаботочки при 1111 и 1888 ток меняется почти в 10раз

А в вашей инструкции есть напряжения на контрольных точках?

в моей? не видел ее лет 15+.... она в общемто не особо нужна там все просто в мултике... вот гена там кривонаворочен

"опорное" у АЦП нужно измерять между 35 и 36 ногой микросхемы!!

между 35 и 36 U= - 10 В

Конечно это D3, по вашей схеме, откуда на выходе 10 вольт при "0" на входах. Смотрите всю обвязку этого операционного усилителя...

Да :

Общий Ц - для мультиметра

Общий М - для генератора

Похоже в первый раз недостаточно точно попал на ножки D3.

Померил ещё раз : 1 нога + 11,9 В
2 нога - 8,2 В



Вот так :

А сам мультиметр работает? Если измерить напряжение батарейки 1,5 в, что показывает?

На батарейке ААА:

MASTECH в холостую показывает 0,000 а при измерении показывает + 1,55 В. Молодец

ЛАСПИ при включении режима U- до 2 В в холостую показывает -0,584 , а при измерении + 0,181.
при переключении на диапазон до 20 В в холостую показывает -2,20 , а при измерении - 1,79.

Напряжение на истоке и затворе полевика VT1 меняется в зависимости от влюченного на ЛАСПИ диапазона измерения :

до 2000 : стабилно - Затвор 0В Исток +0,24
до 200 : немного бегает - Затвор +(0 - 0,07) Исток +(0,20 - 0,24)
до 20 : бегает - Затвор +(0,09 - 0,45) Исток от - 0,13 до + 0,24
до 2 : бегает - Затвор +(1,12 - 2,32) Исток от - 0,18 до + 2,13

Значит надо проверять все в выделенном фрагменте...
замыкание контактов, переходное сопротивление контактов(грязь), номиналы резисторов и т.д.
