 Заголовок сообщения: Re: Не могу разобраться с регулятором напряжения.
СообщениеДобавлено: Чт мар 26, 2015 11:52:27
Открыл глаза

Зарегистрирован: Ср сен 18, 2013 13:12:32
Сообщений: 44
Рейтинг сообщения: 0
Браво!

Это именно то, что нужно!
Какой мощности нужен резистор?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Не могу разобраться с регулятором напряжения.
СообщениеДобавлено: Чт мар 26, 2015 13:42:43
Мучитель микросхем
Аватар пользователя

Карма: 3
Рейтинг сообщений: 15
Зарегистрирован: Сб фев 21, 2009 16:11:32
Сообщений: 423
Откуда: Харьков
Рейтинг сообщения: 1
я ставил 0,25 Вт 390 Ом
в идеале нужно даташит на симистор почитать, каким током его отпирать и посчитать резистор и его мощность


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Не могу разобраться с регулятором напряжения.
СообщениеДобавлено: Чт мар 26, 2015 13:50:28
Открыл глаза

Зарегистрирован: Ср сен 18, 2013 13:12:32
Сообщений: 44
Рейтинг сообщения: 0
Дружище, посчитай пожалуйста.
даташит тут:
http://www.alldatasheet.com/datasheet-p ... -600B.html


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Не могу разобраться с регулятором напряжения.
СообщениеДобавлено: Чт мар 26, 2015 16:06:12
Мучитель микросхем
Аватар пользователя

Карма: 3
Рейтинг сообщений: 15
Зарегистрирован: Сб фев 21, 2009 16:11:32
Сообщений: 423
Откуда: Харьков
Рейтинг сообщения: 1
вот такой вариант прокатит. переключатель предохранит блок управления от принудительного включения симистора резистором. возможно ничего страшного, но без схемы самого регулятора лучше перестраховаться. данной схемой заменяешь симистор на схеме подключения с первого поста

номинал резистора можно и увеличить, но не превышать 2,2 кОм


Вложения:
11.GIF [2.64 KiB]
Скачиваний: 343
Вернуться наверх

Выбираем индустриальные и медицинские источники питания MEAN WELL в открытом исполнении

Использование модульных источников питания открытого типа широко распространено в современных устройствах. Присущие им компактность, гибкость в интеграции и высокая эффективность делают их отличным решением для систем промышленной автоматизации, телекоммуникационного оборудования, медицинской техники, устройств «умного дома» и прочих приложений. Рассмотрим подробнее характеристики и особенности трех самых популярных вариантов AC/DC-преобразователей MW открытого типа, подходящих для применения в промышленных устройствах - серий EPS, EPP и RPS представленных на Meanwell.market.

Подробнее>>
Не в сети
 Заголовок сообщения: Re: Не могу разобраться с регулятором напряжения.
СообщениеДобавлено: Чт мар 26, 2015 16:40:37
Открыл глаза

Зарегистрирован: Ср сен 18, 2013 13:12:32
Сообщений: 44
Рейтинг сообщения: 0
Спасибо большое.
1234 - это выключатель?
получается что 1-3 разомкнуты, а 2-4 замкнуты и при переключении они меняются местами?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Не могу разобраться с регулятором напряжения.
СообщениеДобавлено: Чт мар 26, 2015 16:53:09
Друг Кота

Карма: 68
Рейтинг сообщений: 1408
Зарегистрирован: Сб янв 29, 2011 00:28:48
Сообщений: 7774
Рейтинг сообщения: 0
хочется понять смысл извращения, чем не устраивает покрутить регулятор на макс.?


Вернуться наверх

Распродажа паяльного оборудования ATTEN!
Паяльные станции, паяльники и аксессуары по самой выгодной цене.

По промокоду radiokot скидка 10%
Не в сети
 Заголовок сообщения: Re: Не могу разобраться с регулятором напряжения.
СообщениеДобавлено: Чт мар 26, 2015 17:01:27
Мучитель микросхем
Аватар пользователя

Карма: 3
Рейтинг сообщений: 15
Зарегистрирован: Сб фев 21, 2009 16:11:32
Сообщений: 423
Откуда: Харьков
Рейтинг сообщения: 1
Цитата:
получается что 1-3 разомкнуты, а 2-4 замкнуты и при переключении они меняются местами?

да


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Не могу разобраться с регулятором напряжения.
СообщениеДобавлено: Чт мар 26, 2015 17:07:49
Открыл глаза

Зарегистрирован: Ср сен 18, 2013 13:12:32
Сообщений: 44
Рейтинг сообщения: 0
Вот, накидал...
Так?


Вложения:
рег3.jpg [138.6 KiB]
Скачиваний: 483


Последний раз редактировалось Kwox Чт мар 26, 2015 17:20:50, всего редактировалось 1 раз.
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Не могу разобраться с регулятором напряжения.
СообщениеДобавлено: Чт мар 26, 2015 17:11:52
Открыл глаза

Зарегистрирован: Ср сен 18, 2013 13:12:32
Сообщений: 44
Рейтинг сообщения: 0
Enman писал(а):
хочется понять смысл извращения, чем не устраивает покрутить регулятор на макс.?


регулятор "кнопочный", а не "крутилка" и нет желания лишний раз мучить кнопки и тратить время.

ткнул переключатель - греет на все деньги... ткнул еще раз - попал в режим регулировки, причем в нужное значение, которое не нужно устанавливать и "ловить"

Извращение?


Вложения:
рег2.jpg [147.95 KiB]
Скачиваний: 372
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Не могу разобраться с регулятором напряжения.
СообщениеДобавлено: Чт мар 26, 2015 17:30:42
Друг Кота

Карма: 68
Рейтинг сообщений: 1408
Зарегистрирован: Сб янв 29, 2011 00:28:48
Сообщений: 7774
Рейтинг сообщения: 0
а какое-то аварийное отключение предусмотрено?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Не могу разобраться с регулятором напряжения.
СообщениеДобавлено: Чт мар 26, 2015 17:32:38
Открыл глаза

Зарегистрирован: Ср сен 18, 2013 13:12:32
Сообщений: 44
Рейтинг сообщения: 0
Enman писал(а):
а какое-то аварийное отключение предусмотрено?


Это отдельная тема :)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Не могу разобраться с регулятором напряжения.
СообщениеДобавлено: Чт мар 26, 2015 17:36:07
Открыл глаза

Зарегистрирован: Ср сен 18, 2013 13:12:32
Сообщений: 44
Рейтинг сообщения: 0
Посмотрел внимательно на свой рисунок и улыбнулся.

Вот, схема переработанная и дополненная.


Вложения:
рег4.jpg [172.35 KiB]
Скачиваний: 301
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Не могу разобраться с регулятором напряжения.
СообщениеДобавлено: Чт мар 26, 2015 19:03:10
Мучитель микросхем
Аватар пользователя

Карма: 3
Рейтинг сообщений: 15
Зарегистрирован: Сб фев 21, 2009 16:11:32
Сообщений: 423
Откуда: Харьков
Рейтинг сообщения: 1
схема верная, но дабы уменьшить количество пайки вывод №5 с блока регулятора завести на верхний левый вывод S1 (по последней схеме) и убрать перемычку между средними выводами S1 . тобишь использовать только левую переключающую группу на тумблере.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Не могу разобраться с регулятором напряжения.
СообщениеДобавлено: Чт мар 26, 2015 19:15:16
Открыл глаза

Зарегистрирован: Ср сен 18, 2013 13:12:32
Сообщений: 44
Рейтинг сообщения: 0
Воистину гениально :)
Еще раз спасибо.
Так глядишь мало - мало разбираться начну.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Не могу разобраться с регулятором напряжения.
СообщениеДобавлено: Сб мар 28, 2015 12:06:57
Мучитель микросхем
Аватар пользователя

Карма: 3
Рейтинг сообщений: 15
Зарегистрирован: Сб фев 21, 2009 16:11:32
Сообщений: 423
Откуда: Харьков
Рейтинг сообщения: 0
интересно, чем все закончилось на практике?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Не могу разобраться с регулятором напряжения.
СообщениеДобавлено: Сб май 16, 2015 14:04:07
Открыл глаза

Зарегистрирован: Ср сен 18, 2013 13:12:32
Сообщений: 44
Рейтинг сообщения: 0

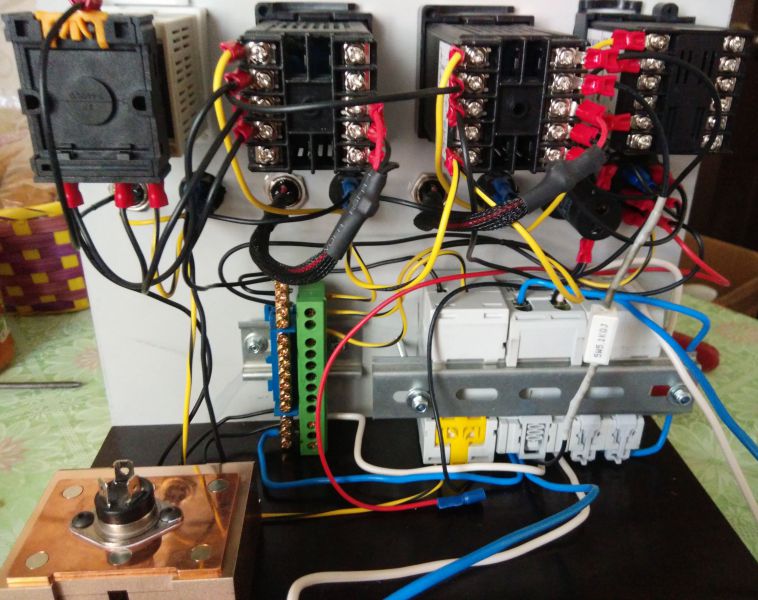

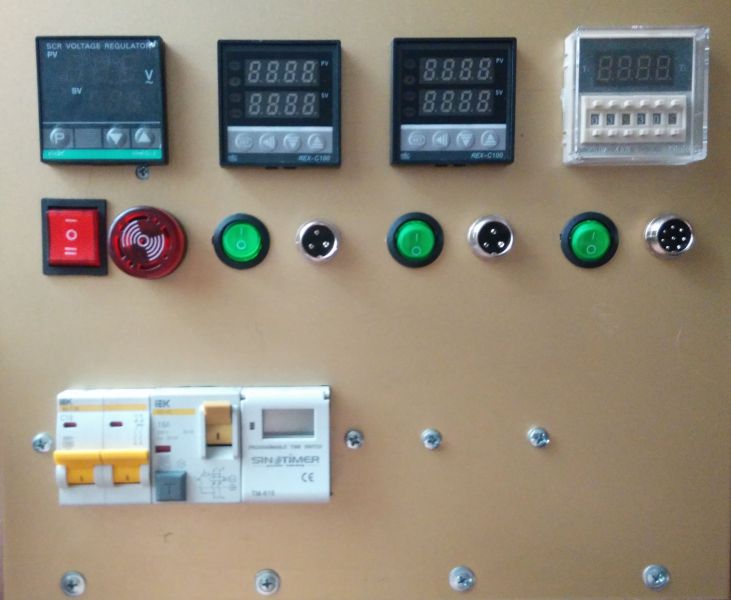

Работает как часы, за что еще раз спасибо!

Подключил регулятор через тот же переключатель:
1 положение - разгон, на тэне 220В, регулятор отключен
2 положение - регулировка.



Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Не могу разобраться с регулятором напряжения.
СообщениеДобавлено: Сб апр 16, 2016 12:24:43
Родился

Зарегистрирован: Сб апр 16, 2016 12:16:37
Сообщений: 2
Рейтинг сообщения: 0
khomych писал(а):
вместо "силового" выключателя можно поставить микротумблер и на симисторе коротить через резистор 300 Ом выводы Б и А2. я так много раз делал на болгарках, когда штатная кнопка вылетала. ставил ВТ139 с малюсеньким радиатором (чтобы в корпус болгарки влез). на 2 кВт аппаратах радиатор почти не грелся
ИМХО


Решаю аналогичную проблему - сборка регулятора мощности для ТЭНов на базе HHKG-2.
Растолкуйте пожалуйста, почему закорачивание силовых контактов симистора с использованием резистора позволит использовать для коммутации низкоамперный микропереключатель?
Догадываюсь, что это основывается на формулах школьного курса физики, теории последовательного соединения проводников и т.д. Но осмыслить до конца не могу :)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Не могу разобраться с регулятором напряжения.
СообщениеДобавлено: Сб апр 16, 2016 13:34:14
Родился

Зарегистрирован: Сб апр 16, 2016 12:16:37
Сообщений: 2
Рейтинг сообщения: 0
Еще раз посмотрел схему.
Я правильно понимаю, что микропереключатель либо коммутирует выход с блока 5 на контакт симистора G для регулировки мощности, либо замыкает контакты А2 и G симистора для подключения ТЭНа на полную рабочую мощность?


Вернуться наверх
