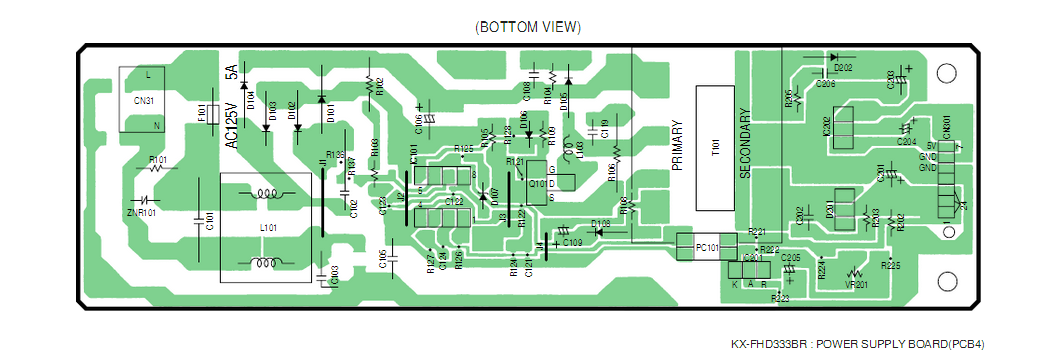

Здравствуйте. Блок питания от факса Panasionic KX-FHD333 на ka7552
Если запитать блок без нагрузки то между GND и 5В присутствуют эти 5 вольт, с нагрузкой (микросхема управления, экран, модем) - 2,5 в. Вот хотелось бы узнать какой это тип преобразователя. и возможна ли эта проблема из-за неисправности выпрямительного диода в цепи +5В на схеме D202 (на диоде небольшой скол). Или может 7805 стабилизатор и его электролиты причина неисправности.
Спасибо.

это обратноходовый преобразователь.
все ли в порядке по выходу 24 Вольта?
если не держит только выпрямитель для 7805, то может быть и диод со сколом виноват.
но скорее всего высох конденсатор в выпрямителе С23. начни с замены конденсатора.

Вот что странно: на схеме C106 номиналом 200в 220мкФ, а фактически на плате - 400в 22мкф...

У вас наверно буржуйский вариант схемы на 110в 60Гц.

Выбираем индустриальные и медицинские источники питания MEAN WELL в открытом исполнении

Использование модульных источников питания открытого типа широко распространено в современных устройствах. Присущие им компактность, гибкость в интеграции и высокая эффективность делают их отличным решением для систем промышленной автоматизации, телекоммуникационного оборудования, медицинской техники, устройств «умного дома» и прочих приложений. Рассмотрим подробнее характеристики и особенности трех самых популярных вариантов AC/DC-преобразователей MW открытого типа, подходящих для применения в промышленных устройствах - серий EPS, EPP и RPS представленных на Meanwell.market.

Подробнее>>

После замены C203 вольтметр без нагрузки показывает +8-10 в, это как бы после 7805 (IC202)
24 В в не нагруженном состоянии тоже нет, +18-20

меняй.

стабилизатор?

В общем поменял TA7805 на PJ7805. На вольтметре циклически 4,9 - 4,6 - 4,9 в.
Как бы его безопасно проверить? в смысле нагрузить...?

Здравствуйте.Восстанавливаю бп на КА7552 от кофейного аппарата после грозы(наверно скачок напряжения). Вроде все сгоревшие детали поменял, но напряжение на выходе прыгает от 20 до 23 вольт,нагрузку вообще не держит.Схемы нету, но примерно похожа на схему в первом посте. Не подскажите где искать неисправность ?
Да и напряжение на 6-й ножке (питание микросхемы ) тоже прыгает с 10 до 14 вольт.

Невсё поменял. Забыл С109.

с109 проверял и менял, без разницы.Сгорел оптрон, поменял его все равно напряжение прыгает.Не проверял только с122,с123. Но стоит ли ?
Tl431 проверял,менял без разницы.На 6-ю ножку питания отдельно подавал 14 вольт с внешнего бп,всё равно напряжение прыгает.

R105 ?
При скачке напряжения на выходе, до сгорания блока, могли кратковременно повысится и на диодах, конденсаторах могло сказаться, да и на самой нагрузке
"Вроде все" - перечислите для уточнения
Саму нагрузку есть от чего запитать?

R105 2*0,27 Ом сгорели аж взорвались их первым долгом поменял.Поменял R109, D108,конечно IC101, Q101,R124. D106,R128, D107,R125,R106,C119 на плате не предусмотрены.В самом б.п. только одно напряжение 24вольт.Выходные конденсаторы не проверял.Схему исправил как у меня. Некоторые номиналы тоже подправил.

R108, C108, R104, R122, D105? Мелочь в обвязке могла подгореть/пострадать...
Пара аналогичных решений

емкости кондера С109 может не хватать, стартует микра с 16в

Чем можно заменить D108,ультрофастом ? На какое напряжение должен быть диод ?

Заработал бп.При тестировании на нагрузке 3,5 ампер, через минуту произошел бабах.Транзистор 2sk2850, 6 ампер 900 вольт. Может это большая нагрузка для него ?Подскажите.
Да и защита работает как тригерная, так должна работать защита ?

Транзистор мог иметь брак
Это нагрузка 3.5, а ток транзистора лучше бы с 3-6 кратным запасом.
Баланс поискать, между Eas Single pulse avalanche energy, Ciss Input capacitance и сопротивлением открытого канала, 1.3 - 2 Ом
На вышеприведенный транзистор не обнаружил параметра Eas/Ear - из опыта - с малым Eas - быстро пробивается, даже без номинальной нагрузки.
Если ориентироваться на 900В - можно попробовать STW9NK90Z, STP9NK90Z, ток лучше бы побольше. Можно и 800В ограничиться.
Эмпирически могу и ошибиться, спецов много, каждый опыт свой берёт за основу, да и тема - не в отсеке "ремонт"

2sk2850 стоял изначальна на плате.Посмотрел другие такие же платы там то же стоят эти транзисторы.Сопротивление открытого канала на транзисторах что я ставил 1.7 - 2 Ом. Ёмкость затвора 4 нФ. БП не работал потому что С109 был слишком мал. Родной конденсатор стоял 22 мкф, заменил на 47мкф но с ним тоже не заработал.Пока ёмкость не поставил 100 мкф.Плата до меня не ремонтировалась. И это кажется мне странным.Да и диод D108 поставил пока Fr104. R105 стоит 0.12 Ом но при таком сопротивлении бп и 1.5 ампер ни держит. Хочу снять такой же рабочий бп с другой кофе машины после самоизоляции, сниму фото бп.

При наличии аналогичных плат - доноров, если импульсный трансформатор такой же, попробовать заменить.
После моста конденсатор не подсох?
Cлегка переделанная, подбирать 47к* до питания 16в. Затворные 2х4,7 Ом можно заменить одним 10 Ом

Может R109 тоже увеличить до 10 Ом ? И да параллельно R121 (10 кОм) стояла деталь, на вид был то ли диод то ли стабилитрон ? Питание на 16 ножке напряжение 13.5 вольт.
