Привет
Кто может ояснить следующее
на 1 фотке изображение точки при токе 60ма - видно линию и точку посередине
на второй фотке ток 80 ма видно уже 1 точку
Кто знает откуда береться линия? и как ее убрать
Вложения:
Комментарий к файлу: ток 80 ма Изображение 002.jpg [2.97 KiB]
Скачиваний: 2510
Комментарий к файлу: ток 60ma Изображение 001.jpg [2.28 KiB]
Скачиваний: 2150
Зарегистрирован: Пн сен 17, 2007 10:51:28 Сообщений: 159 Откуда: из Зеона
Рейтинг сообщения:0
это обьясняется тем, что при 60 ма волновод в кристалле практически не заполнен светом, а во втором - света хватает, чтобы уровень излучения превзошёл яркость окружающего волновод светящегося вещества. (говризонтальная линия - какраз изображение этого вещества )
_________________ желающие порядка, не творите беспорядка. желающие правды - не топчите её
Зарегистрирован: Пн сен 17, 2007 10:51:28 Сообщений: 159 Откуда: из Зеона
Рейтинг сообщения:0
вот думаю может какаянибудь зависимость есть для режущих двд/сд - диодов
типа зависимость максимального тока, от начального тока свечения , точнее тока выхода в нормальный режим .
но точно знаю, должна быть зависимость оптической мощности от длинны кристалла, размеров торца излучателя (зеркалятора - стержня, как в настоящем лазере). только где её откопать
кстати, если кто новичок в лазерном деле , тому совет:
нормальное напряжение на ногах dvd- диода(т.е. красного) должно составлять около 3-3.5 вольт
а для ИК-диодов - 1.2 - 1.4 вольт.
(данные конечно приблизительные, но всёже могут продлить срок службы диода в вашем целеуказателе )
_________________ желающие порядка, не творите беспорядка. желающие правды - не топчите её
Потроха привода NEC 4550,может кому будет интересно.
В этой уже устаревшей модели установлен "нормальный" DVDRW лазер,а ИК смонтирован сразу с линзой(пластиковой).К сожалению в новых приводах все чаще встречаются безкорпусные лазеры В работе они не так удобны,плюс сдыхают от пыли через некоторое время.Удешевление производства блин,скоро вообще все одноразовое будут делать Вот собственно сам лазерный блок.Увеличенный размер http://foto.rambler.ru/public/harvest5b/1/14/1.jpg
вот ещё вопрос: из ик-диода лазерного хороший ЛЦУ получится?
Ну из ИК лазера можно сделать ЛЦУ,только видно его будет только через ПНВ.К слову сказать нашим законодательством такие прицельные комплексы запрещены к применению гражданскими лицами,в том числе и на охоте. Относительно того хороший ЛЦУ получится? стоит задать встречный вопрос,на чем этот ЛЦУ будет устанавливаться?Если на огнестреле,то в домашних условиях сделать что то стоящее не получится,рассыпется через десяток выстрелов.Можно конечно купить заводской ЛЦУ,выдрать штатный лазер,вставить ИК...и все равно результат будет не однозначен.
InkOgnito писал(а):
и на каком расстоянии примерно можно сфокусировать точку 5-10 мм ?
Все зависит от величины угловой расходимости.С одной пластиковой линзы можно получить значение(в лучшем случае) 1мрад.На практике это означает что пятно диаметром 10мм можно получить на расстоянии максимум 10м,на 100метрах пятно уже будет иметь диаметр 10см,на километре 1метр и так далее.
Со стеклянными линзами(обычно это целая оптическая система из 3-5 элементов) можно получить угловую расходимость 0,01мрад.Но апертура такой системы уже может превысить 10мм.
буду фокусировать луч оптикой из самого привода, а не из лазерной указки.
Т.Е. пластмассой? В приличных указках хотя бы стекло стоит, и не из одной линзы...
А проницаемость атмосферы в ИК области по сравнению с видимым вы учитываете? (разница на порядок..)
Считаю,что это пустая трата мощности. (это не утверждение,а предположение..)
НУ МНЕ НЕ ДЛЯ ОХОТЫ. ПНВ у меня есть, вот к нему. чтоб снимать через него на камеру, и указывать на объект этим ЛЦУ. Смотреть тоже через ПНВ буду. у него светочувствительность хорошая. поколение 1+
ВОЗМОЖНО, буду фокусировать луч оптикой из самого привода, а не из лазерной указки. тогда какая расходимость получится?Да, а на облаке спроецировать точку удастся?
На облаках такой конструкцией реально получить лазерное пятно диаметром 2м,но все равно для земного наблюдателя оно будет выглядеть как точка.А вот хватит ли у лазера мощности что бы увидеть эту точку в ПНВ это вопрос,вполне может оказаться что облака "прозрачны" для ИК излучения.
Зарегистрирован: Пн сен 17, 2007 10:51:28 Сообщений: 159 Откуда: из Зеона
Рейтинг сообщения:0

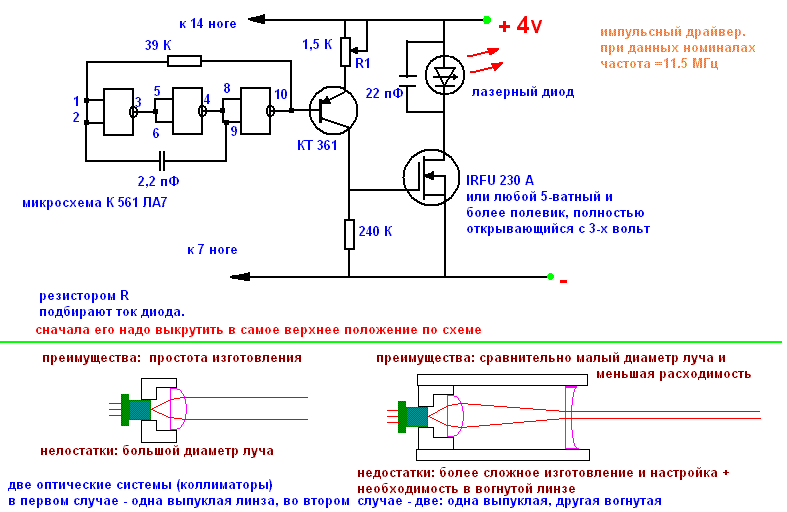

народ! сворганил импульсник для ЛД., осциллографа небыло, неначем проверить, насколько хорош выходной сигнал, ну а в общем чатота идёт.., с моими параметрами она составляет 11.5 МГц - примерно с такойже частотой прожигаются питы.. правда не предусмотрел в нём режима когда импульсы выдаются пачками , чтоб диод больше успевал остывать.и также не предусмотрено изменение скважности
на полную мощность испытать не успел - пока боюсь, т.к. диод у меня пока один.
на схеме видно, что параллельно диоду стоит кондюк. - его ёмкость написал методом научного тыка., а ВООБЩЕ ОН ДОЛЖЕН БЫТЬ НА ШЛЕЙФЕ, КУДА ПРИПАЯН ДИОД.
НАРОД! НЕ ОТРЫВАЙТЕ ДИОД ОТ ЕГО РОДНОГО ШЛЕЙФА (он ведь вам не сильно мешает )
и ещё я считаю что не стоит также отрывать диод от его радиатора. с ним ЛД легче прикрепить к основному радиатору
этот кондёр обеспечивает его плавное включение и выключение.
+ я придумал схему коллиматора, обеспечивающую меньшую расходимость при качественной настройке . (настраивайте или рассчитывайте сами, т.к. параметров ваших линз я не знаю)
По моему тут как раз дело в изменяемой скважности при равной частоте поэтому параллельно резистору на 39 ком включаем последовательно соединенную цепь из маломощного кремниевого диода, а лучше с барьером например шотки ,и переменный резистор гденить на 100ком нада экспериментировать мож на порядок меньше хз... и по осциллографу все отстроить, наверняка можно нарыть осциллограммы работы лаз диода при записи например и тогда все будет просто гореть от этого лазера ...ну эт мои предположения
Зарегистрирован: Чт фев 22, 2007 19:10:03 Сообщений: 260 Откуда: от верблюда =). А если честно - то из Москвы
Рейтинг сообщения:0
senao писал(а):
InkOgnito писал(а):
НУ МНЕ НЕ ДЛЯ ОХОТЫ. ПНВ у меня есть, вот к нему. чтоб снимать через него на камеру, и указывать на объект этим ЛЦУ. Смотреть тоже через ПНВ буду. у него светочувствительность хорошая. поколение 1+
ВОЗМОЖНО, буду фокусировать луч оптикой из самого привода, а не из лазерной указки. тогда какая расходимость получится?Да, а на облаке спроецировать точку удастся?
На облаках такой конструкцией реально получить лазерное пятно диаметром 2м,но все равно для земного наблюдателя оно будет выглядеть как точка.А вот хватит ли у лазера мощности что бы увидеть эту точку в ПНВ это вопрос,вполне может оказаться что облака "прозрачны" для ИК излучения.
у меня Yukon NV_MT-4.
фотку я выложу завтра.
фокусировать буду коллиматором из самого привода.
кстати, удалось подсветить облака ПРОСТОЙ ЛАЗЕРНОЙ УКАЗКОЙ . облака находились на высоте 170 метров. в подробностях всё завтра. а мой ИК-лазерный диод глючит: одинаково светит от любого тока...
Без понятия вроде лазер ...кстати действительно не исключено что танковый приборчик сие устройство не мое, говорят что раньше ворон сбивали .... при подключении от 2в до 24 в ток нулевой ...короч хз ...на корпусе есть плюс и минус отметки ...хотим распилить ...посмотреть что там...
Гы, товарищи, вроде тут где-то итересовались ценами ФТИ-Оптотроник-а, вот они, кусачие
Кстати, так каково максимальное превышение силы тока для ЛД в импульсном режиме?
Я тож из eSStonii и проще всего заказать на ебее вот ету дрянь http://cgi.ebay.co.uk/High-brightness-5 ... dZViewItem . линза - пластик, зато с доставкой мне обошлось всего 102кр. Прищло как письмо, конвертуком прям в ящик за 16 дней!!!
Напиши привод, который будеш ковырять, а то жаба задущит выложить 400кр за бесполезный привод.
Лучше по первой, хотя вторая тоже имеет право жить ..в любом случае нада знать минимальные характеристики диода ... а то с любой схемой спалить на раз два..
а как узнать его минимальные характеристики?? DVD-RW NEC 3540, может кто знает, подскажите?!
я так и не понял в чем преимущество стабилизированного источника питания перед батарейками(ток в обоих случаях регулируется после выхода и выставляется 100мА, зажигание диода плавное)
в батарейках же нет резких скачков напряжения
ну хорошо, допустим схема питания надежная у меня есть. теперь еще 1 сложный для меня вопрос: как прикреплять линзы и чем? они же очень маленькие если ошибиться даже на миллиметр то пучок хорошим не получится. из чего можно сделать держатель для линз?
