 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Пн сен 19, 2011 19:32:07
Поставщик валерьянки для Кота

Карма: 5
Рейтинг сообщений: 21
Зарегистрирован: Пт авг 29, 2008 16:28:19
Сообщений: 2108
Откуда: Киев
Рейтинг сообщения: 0
Эм, ну разъем меньше занимает места, чем DIP-микросхема. А вообще, не обязательно его ставить, достаточно контактных площадок, куда припаивается проводами разъем во время отладки.

_________________
Giggity giggity goo!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Пн сен 19, 2011 20:49:49
Потрогал лапой паяльник

Зарегистрирован: Пн янв 12, 2009 04:10:58
Сообщений: 389
Откуда: Украина
Рейтинг сообщения: 0
Если устройство отлажено, то я для этого случая использую вытравленные "макетки" с пятачками под разные корпуса, при программировании прижимаю микросхему канцелярским зажимом, программирую как обычно, потом запрограммированную микросхему паяю в плату конечного устройства. Ну а если прийдется перепрошить, тогда навесным монтажом проводки и все.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Пн сен 19, 2011 21:14:17
Потрогал лапой паяльник
Аватар пользователя

Карма: 6
Рейтинг сообщений: 1
Зарегистрирован: Ср сен 14, 2011 10:37:28
Сообщений: 374
Откуда: Кострома
Рейтинг сообщения: 0
Я УЖЕ ТУТ! :))
Всем Мяу! :))
Читаю все советы Спасибо!
Микросхем под заказ привезти наобещали в телемастерской, "раз такое дело"
кому-то уже привозили
А если драгон ? он сильно хороший, с отладчиком?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Пн сен 19, 2011 21:27:10
Друг Кота
Аватар пользователя

Карма: 75
Рейтинг сообщений: 621
Зарегистрирован: Ср дек 24, 2008 09:58:58
Сообщений: 3769
Рейтинг сообщения: 0
Медали: 3
Мявтор 1-й степени (1) Мявтор 2-й степени (1) Мявтор 3-й степени (1)
Dragon - отличный инструмент, только им и пользуюсь для AVR. Он совмещает внутрисхемные программатор и отладчик.

Насчет разъемов для внутрисхемного программирования, я их всегда ставлю на плате, не вижу в этом проблемы. Все мои конструкции одновременно являются отладочными платами - ни одну из них не повторял дважды. А тогда разъем для программирования удобен и актуален. Есть SMD разъемы с шагом 1.27мм замечательно подходящие для установки рядом с МК в SMD корпусах. Да и для DIP корпусов они отлично подходят.


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Пн сен 19, 2011 21:37:30
Потрогал лапой паяльник
Аватар пользователя

Карма: 6
Рейтинг сообщений: 1
Зарегистрирован: Ср сен 14, 2011 10:37:28
Сообщений: 374
Откуда: Кострома
Рейтинг сообщения: 0
В Чип и дип драгон без кроваток а куча отверстий
МК туда вставлять или ттолька шлейф на конструкцию :))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Пн сен 19, 2011 21:48:03
Друг Кота
Аватар пользователя

Карма: 75
Рейтинг сообщений: 621
Зарегистрирован: Ср дек 24, 2008 09:58:58
Сообщений: 3769
Рейтинг сообщения: 0
Медали: 3
Мявтор 1-й степени (1) Мявтор 2-й степени (1) Мявтор 3-й степени (1)
Dragon только для внутрисхемного программитования МК, установленного на плату. Я сделал к нему переходники для своих нужд для обоих интерфейсов (см. даташит). Минут через 30 приду домой и сфоткаю переходник.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Пн сен 19, 2011 21:49:02
Поставщик валерьянки для Кота

Карма: 5
Рейтинг сообщений: 21
Зарегистрирован: Пт авг 29, 2008 16:28:19
Сообщений: 2108
Откуда: Киев
Рейтинг сообщения: 0
Так и должно быть. Разъем параллельного программирования и панелька впаиваются при необходимости. В принципе оно Вам первое время и не понадобится, если случайно фьюзы не перепутаете.

Ser60, вы что-то путаете. Дракон поддерживает ISP, JTAG, debugWire, PP, HVSP. И там специально панель ставится для параллельного программирования. Длинный разъем (40 пинов) - выведенные выводы с панели. Они вручную подключаются к разъему PP (можно и ISP/JTAG, если нужно).

http://support.atmel.no/knowledgebase/a ... Dragon.htm

_________________
Giggity giggity goo!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Пн сен 19, 2011 21:54:49
Потрогал лапой паяльник
Аватар пользователя

Карма: 6
Рейтинг сообщений: 1
Зарегистрирован: Ср сен 14, 2011 10:37:28
Сообщений: 374
Откуда: Кострома
Рейтинг сообщения: 0
Открыла лошадь
нашла настройки ,лпт.-
как обозвать стк 200- 5 проводов?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Пн сен 19, 2011 21:55:49
Потрогал лапой паяльник
Аватар пользователя

Карма: 6
Рейтинг сообщений: 1
Зарегистрирован: Ср сен 14, 2011 10:37:28
Сообщений: 374
Откуда: Кострома
Рейтинг сообщения: 0
Ну а на дракона постепенно накопим!


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Пн сен 19, 2011 22:03:27
Потрогал лапой паяльник

Зарегистрирован: Пн янв 12, 2009 04:10:58
Сообщений: 389
Откуда: Украина
Рейтинг сообщения: 0
Setup -> Interface Setup -> (*) Parallel -> Avr ISP I/O

Потом выбираешь порт, обычно лпт1, потом Probe, если подключен разъем с проводками, а лошадь определяет по двум перемычкам в разъеме, то должно написать ОК.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Пн сен 19, 2011 22:14:54
Потрогал лапой паяльник
Аватар пользователя

Карма: 6
Рейтинг сообщений: 1
Зарегистрирован: Ср сен 14, 2011 10:37:28
Сообщений: 374
Откуда: Кострома
Рейтинг сообщения: 0
ОК :))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Пн сен 19, 2011 22:44:30
Друг Кота
Аватар пользователя

Карма: 75
Рейтинг сообщений: 621
Зарегистрирован: Ср дек 24, 2008 09:58:58
Сообщений: 3769
Рейтинг сообщения: 0
Медали: 3
Мявтор 1-й степени (1) Мявтор 2-й степени (1) Мявтор 3-й степени (1)
Вот обещанные фотки переходника для разъема ISP Dragon, используемого мной для обоих интерфейсов, с кот. я работаю (ISP и DebugWire). Провода на переходнике можно перепаять в зависимости от разводки шин разъема на плате. На третьей фотке показан пример установки разъема ISP на одной из плат.


Вложения:
Комментарий к файлу: Плата с разъемом для программирования
sv400038.jpg [207.35 KiB]
Скачиваний: 395
Комментарий к файлу: Адаптер нижняя сторона
sv400037.jpg [112.02 KiB]
Скачиваний: 401

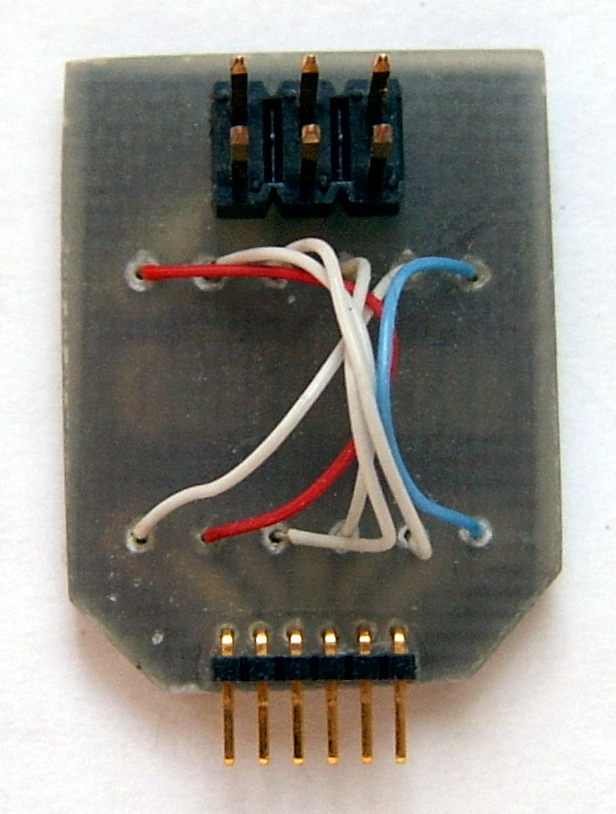

Комментарий к файлу: Адаптер верхняя сторона
sv400036.jpg [92.6 KiB]
Скачиваний: 375
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Пн сен 19, 2011 22:53:04
Потрогал лапой паяльник
Аватар пользователя

Карма: 6
Рейтинг сообщений: 1
Зарегистрирован: Ср сен 14, 2011 10:37:28
Сообщений: 374
Откуда: Кострома
Рейтинг сообщения: 0
первый фото большая самодельная плата-это что7


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Пн сен 19, 2011 23:05:43
Друг Кота
Аватар пользователя

Карма: 75
Рейтинг сообщений: 621
Зарегистрирован: Ср дек 24, 2008 09:58:58
Сообщений: 3769
Рейтинг сообщения: 0
Медали: 3
Мявтор 1-й степени (1) Мявтор 2-й степени (1) Мявтор 3-й степени (1)
Первая плата отношения к переходнику не имеет. Я ее показал в качестве примера установки разъема для внутрисхемного программирования на плате. А сама плата, если интересно, от электронного метронома.
http://mcs.uwsuper.edu/sb/381/Projects/2010/Tempometer/


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Пн сен 19, 2011 23:35:42
Потрогал лапой паяльник
Аватар пользователя

Карма: 6
Рейтинг сообщений: 1
Зарегистрирован: Ср сен 14, 2011 10:37:28
Сообщений: 374
Откуда: Кострома
Рейтинг сообщения: 0
Жуть :shock:
А зачем Вам метроном?
Играть?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Пн сен 19, 2011 23:38:35
Потрогал лапой паяльник
Аватар пользователя

Карма: 6
Рейтинг сообщений: 1
Зарегистрирован: Ср сен 14, 2011 10:37:28
Сообщений: 374
Откуда: Кострома
Рейтинг сообщения: 0
протеус скачала
смотрю примеры демо :shock:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Пн сен 19, 2011 23:41:02
Потрогал лапой паяльник

Зарегистрирован: Пн янв 12, 2009 04:10:58
Сообщений: 389
Откуда: Украина
Рейтинг сообщения: 0
Поздравляю :))
Много интересных примеров есть


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Вт сен 20, 2011 00:00:12
Потрогал лапой паяльник
Аватар пользователя

Карма: 6
Рейтинг сообщений: 1
Зарегистрирован: Ср сен 14, 2011 10:37:28
Сообщений: 374
Откуда: Кострома
Рейтинг сообщения: 0
кто то здесь выкладывал свои проекы с моделью :)) протесом


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Вт сен 20, 2011 00:24:12
Потрогал лапой паяльник
Аватар пользователя

Карма: 6
Рейтинг сообщений: 1
Зарегистрирован: Ср сен 14, 2011 10:37:28
Сообщений: 374
Откуда: Кострома
Рейтинг сообщения: 0
запустила сегодняшние конкурсные часы будильник термометр в протеусе
схема есть а симуляции нет -много ругается
уМя версия стара или библио тек нет
или надо всё в одну папку на Сдиск? :shock:


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Девушка с паяльником желает познакомиться...
СообщениеДобавлено: Вт сен 20, 2011 02:17:37
Друг Кота
Аватар пользователя

Карма: 75
Рейтинг сообщений: 621
Зарегистрирован: Ср дек 24, 2008 09:58:58
Сообщений: 3769
Рейтинг сообщения: 0
Медали: 3
Мявтор 1-й степени (1) Мявтор 2-й степени (1) Мявтор 3-й степени (1)
marinkaest писал(а):
А зачем Вам метроном? Играть?

Совершенно верно, для игры на музыкальных инструментах.
По поводу Протеуса не помогу - я его не использую.
