Уважьжьаеммый !

Вы у кого фразочку то сплагиатили ?

НЕТУ у Вас никакого "вопроса темы" ! ! НЕТУ ! !

Вот когда соизволите сформулировать "вопрос темы", тогда и будет что сказать
( и угадайте почему Вас держат строго в "МЯУ!" )

А придираться надо, ибо Вы не формулируете нормальным языком
, а "наезжаете" - это мягко говоря невежливо
, потому как Вам здесь никто ничем не обязан - не желаете нормальным языком выражать Ваши как-бы-мысли - ступайте туда, где Вас поймут и помогут.
( если пациента невозможно вылечить это не означает, что ему невозможно помочь )


А вот здесь Вы ПРАВЫ совершенно - не догоняю !
Потому как Вы гоните круче, чем Пиджак_Облезьи и Брюкке_Рваннинен !
Как мне догонять такое гониво ?(риторический)

Вы сбавьте обороты
, с толком, с разстановкой
разъясните пожалуйста не спеша, как Вас уже ВЕЖЛИВО просили :


Заметьте ! пока я с Вами вежливо, и диагноз Вам ещё не ставил !
Но Вы уже стараетесь к этому прийти - когда обоснованно продемонстрируете Ваши "особенности" -
предложу Вам полезную книгу
" 10 шагов анонимного схемотехника."
и ещё одну " бонусом" - потом фотку обложки закину( сейчас фотоаппарат разряжен )

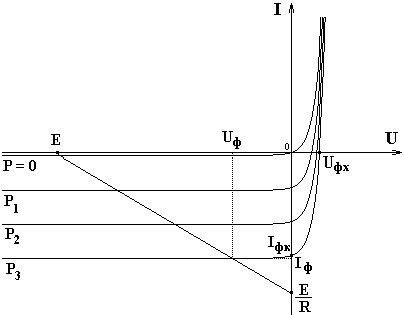

Может ему фотодиод какой попробовать, раз уж неймется?

А вот, кстати, шуточки шуточками, а ведь ДА !

Пусть возьмет фотодиодный оптрон и успокоится уже.

Отобрать сначала такой же диод, только с меньшим падением напряжения на переходе и нагрузить его через резистор на питание в прямом включении.

Падение напряжения на диоде через резистор порядка 100к подайте на анод вашего диода.

Он тогда и будет на грани открывания.

Вот пример схемы с компенсацией: Но слесарю надо, чтоб диод сохранил "свои свойства". До него не доходит, что обычный диод ИЗНАЧАЛЬНО не обладает нужными ТС свойствами.
А обращённые диоды вряд ли будут выдерживать 10 В. Тем более, что ТС имеет весьма смутные представления о взаимосвязи тока и напряжения.

"Вы не понимаете, это другое." Если я правильно понял хотелки ТСа, то ему надо регулируемое смещение или масштабирование прямой ветви ВАХ диода. Если требуется смещение ВАХ вдоль оси напряжений - то это просто включенный последовательно с реальным диодом источник напряжения (двухполюсник) с регулируемым напряжением в диапазоне от 0 до 1 В. Это сделать можно. Если ему нужно масштабирование, то тут всё несколько сложнее, но изъебнуться и сделать вполне можно. Вопрос лишь в силах, средствах и, главное - в опыте, которого явно не хватит, если ТС сам решит этим заняться.

Вопрос решен. Мне удалось сделать стабильный корректор сигнала в пределах от 0.01 до 0.6В. Большой электронно программного-аппаратный агрегат правильно заработал. Теперь у меня есть еще один метод на годы продлевать срок эксплуатации оборудования без замены труднодоступных дорогостоящих подсанкционных электронно-оптических компонентов. пассивной коррекцией угасающего сигнала от много лет эксплуатации оборудования.

Не удержался.

Пешы исчо.
Годный метод для почесать зудящий гондурас.

Аха-аха
