Аналоговый селектор двух входов на hef 4052

Thinnnfor

Здравствуйте уважаемые !
Внедрил в свои компьютерные колонки ви фи радио ...но ...
Без селектора, и теперь когда включаю комп , то радио гасится
А мне надо что бы когда я нажимаю кнопку S1 что бы гасился

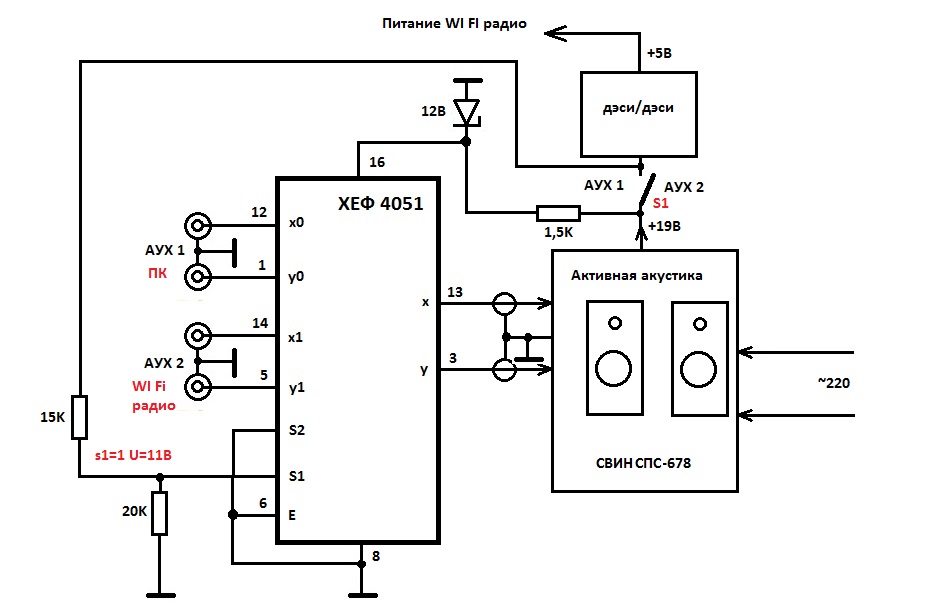

вход компьютера и играл приёмник. Накидал схему от руки.
Вот и вопрос ! Будет ли работать она , так как мне надо ,
как описано выше .
То есть пока не подано питание на приёмник, работает вход
от компа , как только я нажимаю кнопку питаня приёмника
комп отключается и играет радио за облаками ....

Реклама

vlasovzloy

Будет но плохо. Обычно двухполярным питанием питают +5, -5

Реклама

Thinnnfor

А плохо это как ? Качество звука ?

Добавлено after 5 minutes 7 seconds:
Как бы сейчас наступило время делать печатную плату, вот я и задал вопрос . Что бы знатоки подсказали, и не пришлось её переделывать !

vlasovzloy

Ну не знаю, искусственно среднюю точку сместить как то и резисторы еще на входы мультиплексора. Погугли схемы коммутаторов

Thinnnfor

Есть ещё 7-й вывод , по даташиту супле вольтаге ... не совсем понятно что с ним делать .

Реклама

АлександрЛ

На схеме написано- "HEF4051"-

Спойлер

не перепутайте, потому, что, это HEF4052 или CD4052 или 561КП1.

Применение для коммутации аналоговых сигналов, описано вот тут:
https://www.rlocman.ru/datasheet/data.h ... 8pd5xBUHpl

Цитата:

При использовании в качестве аналового мультиплексора/ демультиплексора, на вывод Es (7) можно подать отрицательное напряжение, при этом аналоговый сигнал, приложенный к выводам Ci, Yi может иметь значение в диапазоне от Eсм до E+.

Реклама

vlasovzloy

Можно как здесь искусственно рабочую точку сместить
https://radiokot.ru/circuit/audio/other/05/
Тогда достаточно будет однополярного питания
