 Заголовок сообщения: LTspice
СообщениеДобавлено: Вт сен 19, 2017 20:51:45
Встал на лапы
Аватар пользователя

Карма: 1
Рейтинг сообщений: -3
Зарегистрирован: Пн фев 06, 2017 15:20:04
Сообщений: 131
Рейтинг сообщения: 0
Всем доброе время суток. Подскажите пожалуйста, как в LTspice |V указывать путь к пользовательским библиотекам. Во время создания нового символа его можно вызывать через форму добавления элемента. В одном из полей этой формы можно выбирать путь к этому символу. После закрытия вкладки редактирования путь из списка пропадает. Ввод невозможен. Внимательно изучил все настройки программы. Не нашёл. Помогите пожалуйста.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: LTspice
СообщениеДобавлено: Вс сен 24, 2017 17:19:42
Друг Кота
Аватар пользователя

Карма: 77
Рейтинг сообщений: 1247
Зарегистрирован: Вс мар 29, 2009 22:09:05
Сообщений: 7518
Рейтинг сообщения: 0
Вам может помочь директива .lib.

http://www.linear.com/solutions/4678
http://ltwiki.org/LTspiceHelp/LTspiceHe ... ibrary.htm

_________________
Разница между теорией и практикой на практике гораздо больше, чем в теории.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: LTspice
СообщениеДобавлено: Вс сен 24, 2017 18:04:59
Друг Кота
Аватар пользователя

Карма: 23
Рейтинг сообщений: 402
Зарегистрирован: Вс окт 24, 2010 16:02:46
Сообщений: 3498
Откуда: Ижевск
Рейтинг сообщения: 0
Не совсем понял что требуется.
Файлы создаваемые программой можно смотреть и редактировать в программе блокнот, там же можно и вписать необходимые пути, только сначала посмотреть как это сделано в оригинальных файлах


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: LTspice
СообщениеДобавлено: Ср апр 30, 2025 11:54:54
Вымогатель припоя

Карма: 7
Рейтинг сообщений: 27
Зарегистрирован: Вт июн 23, 2020 17:32:46
Сообщений: 574
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Разрабатываю и отлаживаю схемы в LTspice.

С недавних пор в KiCAD'е появилась возможность импортировать такие схемы для разводки печатной платы.
Однако, импорт ещё очень ненадёжен, много ошибок (над которыми, правда, работают), поэтому требуется более надёжный способ передачи проекта в разводчик.

Попалась такая статья.
Приведён способ переноса списка связей в разводчик FreePCB. Требуется некоторая подготовка библиотечных элементов.


Вернуться наверх

Эиком - электронные компоненты и радиодетали
Не в сети
 Заголовок сообщения: Re: LTspice
СообщениеДобавлено: Вт авг 26, 2025 07:29:22
Грызет канифоль
Аватар пользователя

Зарегистрирован: Пн июн 03, 2019 15:46:12
Сообщений: 293
Откуда: Россия
Рейтинг сообщения: 0
Есть ли в ltspice возможность назначить горячую клавишу для нестандартного компонента? Например, хотелось бы вместо зигзаг-резистора ставить обычный прямоугольный. Он там есть: компоненты - Misc - EuropeanResistor, но в настройках горячих клавиш можно указать лишь новую клавишу для зигзага. Добавить другой компонент возможности не увидел.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: LTspice
СообщениеДобавлено: Вт авг 26, 2025 15:25:56
Друг Кота
Аватар пользователя

Карма: 139
Рейтинг сообщений: 2931
Зарегистрирован: Чт янв 10, 2008 22:01:02
Сообщений: 24742
Откуда: Московская область, Фрязино
Рейтинг сообщения: 0
вместо зигзаг-резистора ставить обычный прямоугольный

У меня такое ощущение, что вы занимаетесь детскими играми.
Какая разница как обозначен резистор в симуляторе?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: LTspice
СообщениеДобавлено: Вт авг 26, 2025 15:31:46
Вымогатель припоя

Карма: 2
Рейтинг сообщений: -5
Зарегистрирован: Сб авг 09, 2025 22:08:28
Сообщений: 598
Рейтинг сообщения: 0
ну как какая?!
Их тьма!
Во-первых, идеологическая.
Во-вторых, ток, двигаясь по зигзагу или прямоугольнику, может вызывать зигзагообразные или прямоугольные электромагнитные эффекты.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: LTspice
СообщениеДобавлено: Ср авг 27, 2025 06:56:13
Грызет канифоль
Аватар пользователя

Зарегистрирован: Пн июн 03, 2019 15:46:12
Сообщений: 293
Откуда: Россия
Рейтинг сообщения: 0
Я пока вижу только один способ: заменить в AppData\Local\LTspice\lib\sym res.asy на EuropeanResistor.asy из Misc.
Правда, не знаю, будет ли с этим корректно работать программа.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: LTspice
СообщениеДобавлено: Ср авг 27, 2025 10:46:51
Вымогатель припоя

Карма: 2
Рейтинг сообщений: -5
Зарегистрирован: Сб авг 09, 2025 22:08:28
Сообщений: 598
Рейтинг сообщения: 0
Не мучайтесь.
Вот содержимое файла .asc

Код:
Version 4.1
SHEET 1 880 680
SYMBOL ind 144 80 R0
SYMATTR InstName L1
SYMBOL res 144 0 R0
SYMATTR InstName R1
SYMBOL res 144 -80 R0
SYMATTR InstName R2
SYMBOL Misc\\EuropeanResistor 144 -160 R0
SYMATTR InstName R3


Как можно заметить, резисторы отличаются идентификатором res и Misc\\EuropeanResistor. Их размеры одинаковы. Напишите обработчик файлов и будет у Вас две версии, и с европейскими, и с американскими, раз уж чем-то пружинки не нравятся.
Замечу, что там уйма символов не соответствуют ГОСТ
Наппишите о


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: LTspice
СообщениеДобавлено: Ср сен 24, 2025 15:44:42
Встал на лапы

Карма: -3
Рейтинг сообщений: -16
Зарегистрирован: Вт мар 30, 2021 20:34:13
Сообщений: 142
Рейтинг сообщения: 0
Всем привет, кто нибудь мне может объяснить почему в LTspice стоковый генератор синуса имеет третью гармонику и её производные? Разве он не должен быть идеальным? или я чего- то не понимаю?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: LTspice
СообщениеДобавлено: Ср сен 24, 2025 17:56:58
Вымогатель припоя

Карма: 7
Рейтинг сообщений: 27
Зарегистрирован: Вт июн 23, 2020 17:32:46
Сообщений: 574
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Покажите свою модель.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: LTspice
СообщениеДобавлено: Ср сен 24, 2025 18:28:46
Встал на лапы

Карма: -3
Рейтинг сообщений: -16
Зарегистрирован: Вт мар 30, 2021 20:34:13
Сообщений: 142
Рейтинг сообщения: 0
Покажите свою модель.

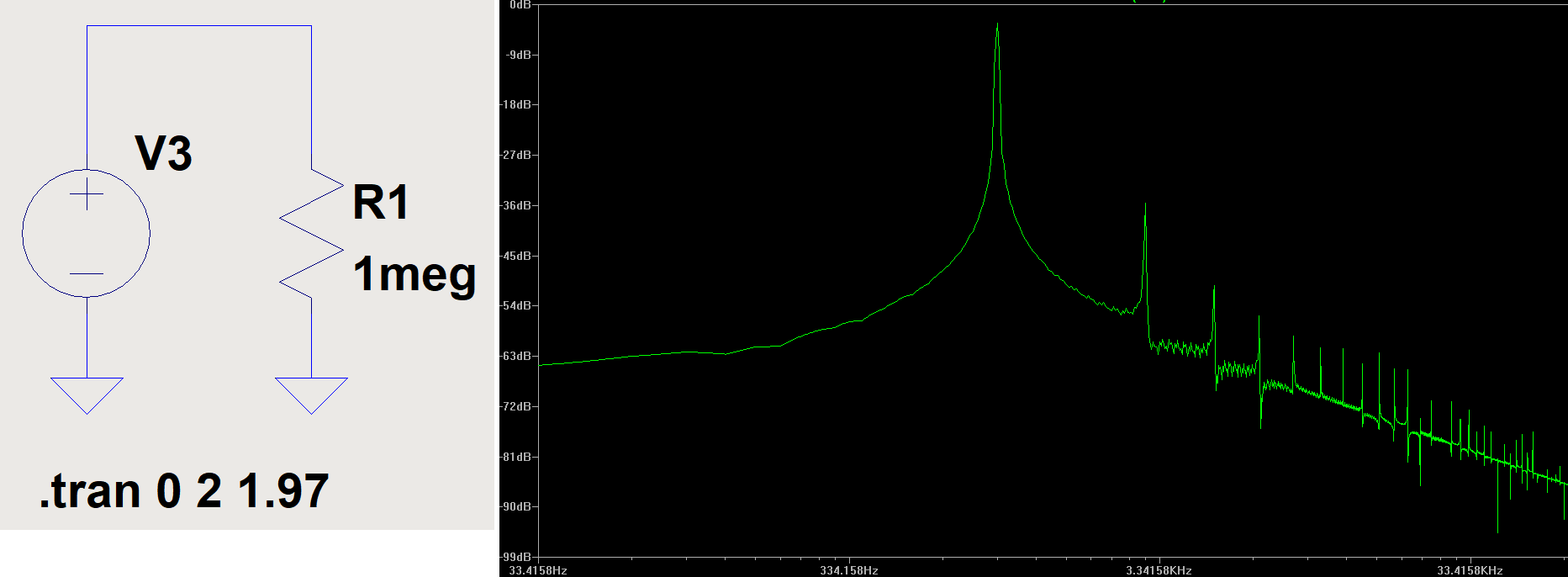

Вложения:
dist.png [33.94 KiB]
Скачиваний: 82
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: LTspice
СообщениеДобавлено: Ср сен 24, 2025 19:01:04
Друг Кота
Аватар пользователя

Карма: 139
Рейтинг сообщений: 2931
Зарегистрирован: Чт янв 10, 2008 22:01:02
Сообщений: 24742
Откуда: Московская область, Фрязино
Рейтинг сообщения: 0
Это проблема условий симуляции переходных процессов.
Какой у вас шаг по времени?


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: LTspice
СообщениеДобавлено: Ср сен 24, 2025 19:42:14
Встал на лапы

Карма: -3
Рейтинг сообщений: -16
Зарегистрирован: Вт мар 30, 2021 20:34:13
Сообщений: 142
Рейтинг сообщения: 0
30 мили секунд. Это мало? сделал 100 гармоники остались
Так- же пробовал строить график со второй по пятую секунду, и так- же из этого графика диаграмму строил со второй сек (то- есть задержка две секунды и сам график три сек)


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: LTspice
СообщениеДобавлено: Чт сен 25, 2025 04:23:54
Друг Кота
Аватар пользователя

Карма: 139
Рейтинг сообщений: 2931
Зарегистрирован: Чт янв 10, 2008 22:01:02
Сообщений: 24742
Откуда: Московская область, Фрязино
Рейтинг сообщения: 0
30 мили секунд. Это мало? сделал 100 гармоники остались

Это шутка такая?
Вы симулируете с шагом в миллисекунды?
Вообще то чем меньше, тем точнее. Шаг симуляции - это по сути период дискретизации.
Поставьте для начала 1 микросекунду и терпеливо ждите окончания.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: LTspice
СообщениеДобавлено: Чт сен 25, 2025 14:28:11
Вымогатель припоя

Карма: 7
Рейтинг сообщений: 27
Зарегистрирован: Вт июн 23, 2020 17:32:46
Сообщений: 574
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Попробуйте так.

У меня даже с вашим коротким временем накопления, но с высокой скоростью выборки (1 микросекунда относительно килогерца) и повышенной точностью математики (numdgt=7), спектр вполне годный.


Вложения:
Безымянный.png [47.2 KiB]
Скачиваний: 76
Draft3.zip [393 байт]
Скачиваний: 58
Вернуться наверх

Не в сети
 Заголовок сообщения: Re: LTspice
СообщениеДобавлено: Пт сен 26, 2025 12:58:38
Встал на лапы

Карма: -3
Рейтинг сообщений: -16
Зарегистрирован: Вт мар 30, 2021 20:34:13
Сообщений: 142
Рейтинг сообщения: 0
catBot, КРАМ, благодарю! Получается, что модель генерит идеальный синус, а аналитик с плохой выборкой его искажает. любопытно однако.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: LTspice
СообщениеДобавлено: Пт сен 26, 2025 14:26:00
Вымогатель припоя

Карма: 7
Рейтинг сообщений: 27
Зарегистрирован: Вт июн 23, 2020 17:32:46
Сообщений: 574
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Уровень шумовой полки зависит от объёма накопленных данных. То есть, надо и шаг не более одной сотой от периода наивысшей частоты исследуемого сигнала указывать, и продолжительность накопления - как можно больше задавать. Тогда разрешение будет наилучшее.

Кроме того, важна ещё и оконная функция при отрисовке спектра. Я (по совету старших товарищей) выбираю Blackman.

А так-то, - разумеется, сигналы в LTspice идеальные.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: LTspice
СообщениеДобавлено: Пт сен 26, 2025 17:05:57
Друг Кота
Аватар пользователя

Карма: 139
Рейтинг сообщений: 2931
Зарегистрирован: Чт янв 10, 2008 22:01:02
Сообщений: 24742
Откуда: Московская область, Фрязино
Рейтинг сообщения: 0
Я (по совету старших товарищей) выбираю Blackman.

Нужно только помнить, что чем ниже боковые лепестки у оконной функции, тем больше у нее растекание спектра. То есть при равной длине окна у Блэкмана спектральная палка будет шире, чем у Хэмминга, например...


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: LTspice
СообщениеДобавлено: Вс сен 28, 2025 01:16:12
Вымогатель припоя

Карма: 7
Рейтинг сообщений: 27
Зарегистрирован: Вт июн 23, 2020 17:32:46
Сообщений: 574
Откуда: Санкт-Петербург
Рейтинг сообщения: 0
Мне важнее уровень составляющей, а ширина - малоинтересна. Я смотрю, что происходит на частоте 1kHz при подаче суммы сигналов 19kHz и 20kHz.
Перебирал все оконные функции, с Blackman'ом (вроде бы) самый большой динамический диапазон при одном и том же объёме данных.


Вернуться наверх
