 Заголовок сообщения: Странная работа схемы
СообщениеДобавлено: Чт июл 17, 2025 16:31:41
Родился

Зарегистрирован: Вс ноя 29, 2020 21:01:03
Сообщений: 9
Рейтинг сообщения: 0

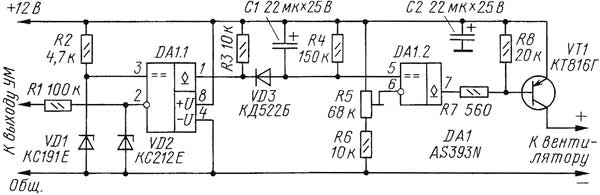

Помогите разобраться, всю голову сломал. Нашел схему управления вентилятором от мощности. Спаял, работает как и задумано. НО!
Если усилитель включен, на плату подано питание, сигнала на выходе нет — вентилятор стоит. Но если выключить усилитель, оставив питание на плате, вентилятор включается, через положенное время выключается, потом опять включается и так по кругу. Понятно, что в собранном усилке данная проблема не актуальна, но что за шаманство?

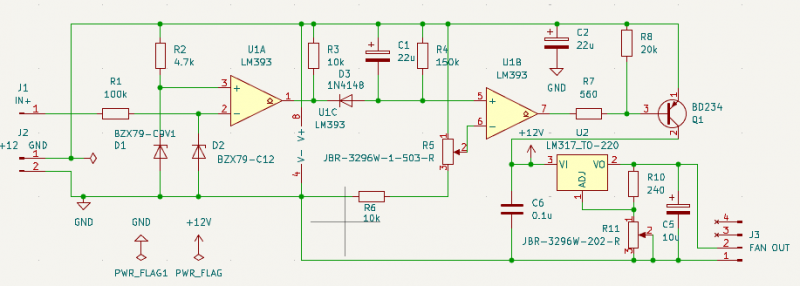

p.s. схему чуть дополнил под свои нужды и заменил некоторые компоненты на аналоги.
Изображение Изображение


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Странная работа схемы
СообщениеДобавлено: Чт июл 17, 2025 16:43:08
Друг Кота
Аватар пользователя

Карма: 59
Рейтинг сообщений: 2181
Зарегистрирован: Чт янв 26, 2012 16:44:29
Сообщений: 18878
Откуда: Таксимо
Рейтинг сообщения: 0
Динамик работает как микрофон например и включает компаратор первый. А зачем лмка на схеме?

_________________
Мои поставщики запчастей с отличной репутацией
texnomag.ru
radioremont.com
pl-1.org
4ip.info
elitan.ru


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Странная работа схемы
СообщениеДобавлено: Чт июл 17, 2025 16:51:02
Родился

Зарегистрирован: Вс ноя 29, 2020 21:01:03
Сообщений: 9
Рейтинг сообщения: 0
7В на 120 мм вентилятор достаточно, нет смысла на полную молотить.
Если вход оставить висеть в воздухе, то такая же странная работа схемы


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Странная работа схемы
СообщениеДобавлено: Чт июл 17, 2025 17:02:18
Друг Кота

Карма: 2
Рейтинг сообщений: 67
Зарегистрирован: Вт мар 13, 2012 12:16:13
Сообщений: 8169
Откуда: .ru
Рейтинг сообщения: 0
наводки по входу... от помех...

для проверки закорачиваем вход IN (конденсатором) на массу и смотрим что будет))


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Странная работа схемы
СообщениеДобавлено: Чт июл 17, 2025 17:26:42
Опытный кот

Карма: 5
Рейтинг сообщений: 132
Зарегистрирован: Пн май 01, 2017 20:01:45
Сообщений: 810
Рейтинг сообщения: 0
Схема ужастная, печально, что вы потратили время на "это".
По самому вопросу - поставьте на входе схемы резистор 1 кОм между входом и общим. Если дефект повторится, уменьшите номинал резистора в 2-4 раза с одновременным увеличением его мощности.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Странная работа схемы
СообщениеДобавлено: Чт июл 17, 2025 18:23:57
Родился

Зарегистрирован: Вс ноя 29, 2020 21:01:03
Сообщений: 9
Рейтинг сообщения: 0
Схема ужастная, печально, что вы потратили время на "это".
По самому вопросу - поставьте на входе схемы резистор 1 кОм между входом и общим. Если дефект повторится, уменьшите номинал резистора в 2-4 раза с одновременным увеличением его мощности.

завтра попробую. а чем плоха? по логике работы меня полностью устраивает, то что подключается в звук, так я не думаю, что она сильно шуметь будет...


Вернуться наверх

Распродажа паяльного оборудования ATTEN!
Паяльные станции, паяльники и аксессуары по самой выгодной цене.

По промокоду radiokot скидка 10%
Не в сети
 Заголовок сообщения: Re: Странная работа схемы
СообщениеДобавлено: Чт июл 17, 2025 18:55:47
Друг Кота
Аватар пользователя

Карма: 59
Рейтинг сообщений: 2181
Зарегистрирован: Чт янв 26, 2012 16:44:29
Сообщений: 18878
Откуда: Таксимо
Рейтинг сообщения: 0
Надо посмотреть в музцентрах японских такое встречал, но там вроде простенько все. С выхода диодный выпрямитель и на кулер. Чтото такое. Без всяких компараторв и прочего. Ну может транзистор еще. Надо вспомнить названия да поискать схему

_________________
Мои поставщики запчастей с отличной репутацией
texnomag.ru
radioremont.com
pl-1.org
4ip.info
elitan.ru


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Странная работа схемы
СообщениеДобавлено: Пн июл 21, 2025 13:21:08
Родился

Зарегистрирован: Вс ноя 29, 2020 21:01:03
Сообщений: 9
Рейтинг сообщения: 0
Схема ужастная, печально, что вы потратили время на "это".
По самому вопросу - поставьте на входе схемы резистор 1 кОм между входом и общим. Если дефект повторится, уменьшите номинал резистора в 2-4 раза с одновременным увеличением его мощности.

10k хватило, спасибо


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Странная работа схемы
СообщениеДобавлено: Пн июл 21, 2025 13:58:18
Друг Кота
Аватар пользователя

Карма: 54
Рейтинг сообщений: 637
Зарегистрирован: Вт сен 25, 2012 23:13:41
Сообщений: 4493
Откуда: г.Дзержинск Нижегородской обл.
Рейтинг сообщения: 0
что за шаманство?
а чем плоха? по логике работы меня полностью устраивает
Шаманство как раз и заключается в вывернутой наизнанку логике её работы. Если делать всё по-нормальному, то необходимо контролировать температуру на радиаторах выходного каскада УМ и включать/выключать обдув по достижению определённых заданных температур. Вентиляторы необходимо использовать тихоходные со сверхмалым шумом. В этом случае ничего не придётся шаманить и перегреваться тоже ничего не будет.

_________________
Спасение утопающих дело рук самих утопающих.


Вернуться наверх

Не в сети
 Заголовок сообщения: Re: Странная работа схемы
СообщениеДобавлено: Пн июл 21, 2025 14:09:36
Опытный кот

Карма: 5
Рейтинг сообщений: 132
Зарегистрирован: Пн май 01, 2017 20:01:45
Сообщений: 810
Рейтинг сообщения: 0
У LM393 на входе pnp и "брошенный" вход начинает током подниматься в +. Совместно с RC цепями усилителя это дает время заряда до порога включения этой схемы. Приклееный резистор придавливает этот ток и напряжение не растет, ложных срабатываний не происходит.
